Представьте створку ворот, навешенную на столбе, как флаг с жёстким полотном. Здесь действует обычное правило рычага, точка опоры которого расположена близко к поверхности земли. При этом нагрузка на «флагшток» возрастает соразмерно с удалением от оси, то есть чем длиннее створка, тем сильнее будет выворачивать столб. Поэтому примем за правило, что подземная часть столба не должна быть меньше надземной, а если длина створки более чем в полтора раза больше высоты, разница этого расстояния добавляется к глубине заглубления.

Способ бетонирования опоры. 1. Опора — стальная труба. 2. Верхний блок фундамента с надземной частью. 3. Арматурный каркас. 4. Забутовка. 5. Нижний блок фундамента. 6. Арматурный каркас. 7. Песчаная подушка

В качестве столбов обычно используют круглые стальный трубы. Нельзя сказать, что это самый надёжный вариант, но для легковесных конструкций, коими ворота из профнастила и являются, он вполне уместен. Если ворота утяжелены, например, ковкой, следует позаботиться об усилении столба ребром жёсткости, приварив отрезок уголка с внешней стороны, где начинается каркас забора.

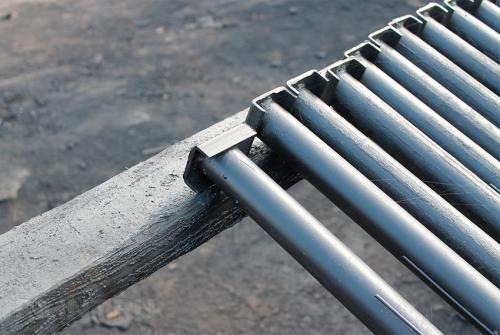

Проще всего использовать готовые стальные стойки для забора. В качестве опоры для ворот достаточно взять стойку на один или два размера больше

Более чем 99% своего жизненного срока ворота проводят в закрытом состоянии. Это значит, что смещение вектора силы при открывании учитывать не обязательно, а вот в плоскости ворот столбы для навески должны иметь максимальную жёсткость.

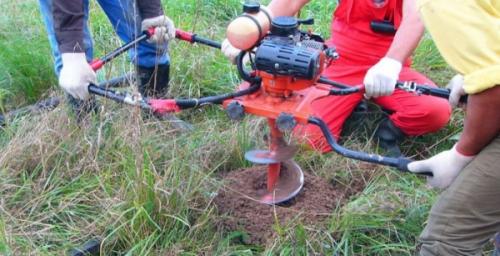

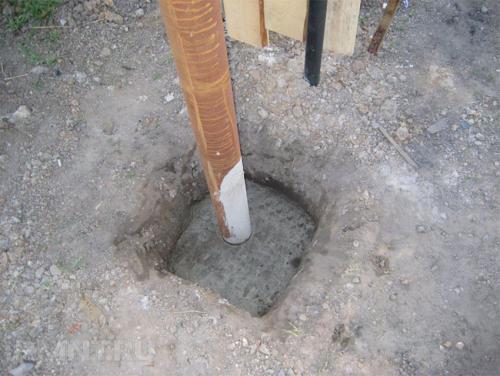

Лунки под столбы бурят шириной в 5–7 диаметров используемой трубы. На нижнем конце труб и на участке в 20–25 см сразу под поверхностью земли нужно предварительно сделать навивку 10 мм профильной арматуры для лучшего сцепления с бетоном. После на дно лунок нужно высыпать по ведру мелкого щебня и установить трубы, выровняв их в общей плоскости забора, используя шнуровку.

Сначала бетоном заливается только основание столба высотой около 40 см. Трубы тщательно выравниваются в общей плоскости и по высоте, в надземной части их временно укрепляют деревянными подпорками. На застывание бетона нужно отвести трое суток и обеспечить полную неподвижность столбов на этот период. После этого лунка засыпается щебнем до уровня в 35–40 см от поверхности, забутовка тщательно утрамбовывается.

Верхнюю часть столбов нужно заливать после предварительного расширения котлована до квадрата размерами 40х40 см и сооружения опалубки для надземной части высотой около 5 см. Учтите, что навешивать ворота можно только после набора бетоном максимальной прочности, то есть через 3–4 недели.

Ворота с калиткой своими руками. Ворота с красивой калиткой своими руками

Передняя ограда делается недоступной, своеобразной, представляющей собой фасад участка. Ворота с калиткой своими руками, сделанные по оригинальному эскизу, украсят забор, подчеркнут хороший вкус хозяина и его умение создавать красивые практичные вещи. Назначение ворот – не только открываться, пропускать машины и людей. Они вместе с калиткой являются архитектурным элементом двора и одновременно прочной преградой.

Особенности конструкций

Калитка бывает отдельно стоящей и встроенной. Выбор делается исходя из наличия свободного пространства сбоку, а также типа запорной системы. В зависимости от способа открывания – перемещения створок – различают конструкции:

• классические распашные;
• откатные;
• сдвижные;
• гаражные.

Каждый тип имеет свои особенности, положительные качества, требует наличия места, горизонтальных и вертикальных опор для крепления.

Массивная конструкция

Начиная строительство, выбирается наиболее удобный для эксплуатации вариант, занимающий минимум пространства и более просто изготавливающийся своими руками. Однако не во все конструкции можно встроить калитку.

Различные типы створок отличаются схемой крепления и траекторией движения. Чертежи рамы модели с калиткой или без нее совпадают.

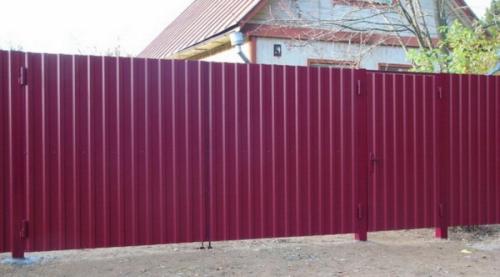

На фото изображена конструкция из профлиста.

Из профлиста

Распашные

Распашные системы получили свое название за способ открывания – распахивание. Сторонами рам, которые соединяются при закрытии, они прочерчивают дуги, поворачиваясь на 90 градусов, открывая проезд. Это классическая конструкция, самая простая в самостоятельном изготовлении. Отлично смотрится фото, демонстрирующее украшения ограды, особенно декоративные кованые ворота.

Кованые створки

Две одинаковые рамы, зашитые любым материалом, крепятся к стойкам с помощью навесов, удерживаются на них и проворачиваются. В месте соединения двух половинок устанавливаются ограничители движения, фиксаторы,, удерживающие створки закрытыми.

Фото демонстрирует недостаток распашных систем – необходимость иметь свободное пространство для движения створок. Их невозможно открыть, если автомобиль остановится близко к линии въезда.

, встроенной в одну из половинок, делают в случаях ограниченного по ширине пространства для въезда во двор. Калитка своими рамами утяжеляет конструкцию, увеличивая нагрузку на навесы.

Откатные

Удобна компактная конструкция, когда полотно может откатываться вдоль забора. Она занимает минимум пространства и чаще других оснащается двигателями для автоматического открывания дистанционно.с калиткой своими руками сможет любой желающий, умеющий работать болгаркой, сваривать прокат.

На фото изображена изгородь на даче.

Откатной вариант с калиткой

Особенности конструкции:

• створка делается одна;
• движение осуществляется параллельно;
• на ограду ставятся направляющие движения – консоли;
• в качестве опоры устанавливаются ролики;
• вдоль забора должно быть достаточно свободного пространства для движения полотна и обслуживания механизма.

Калитка в откатных системах обычно делается распашной и обшивается таким же материалом. Она мало выделяется на фоне полотна, обшитого так же (это демонстрирует фото). Наиболее часто самостоятельно делают металлические откатные кованые ворота.

Монтаж каркаса из металлической профильной трубы

По размещению направляющих и роликов выделяют конструкции:

• консольные;
• подвесные;
• с опорными роликами.

Подвесные ролики движутся по консоли, закрепленной на заборе по центру или в верхней части полотна. Для прочности внизу может устанавливаться дополнительный опорный ролик.

Подвесные системы устанавливаются в гаражах или арочных въездах. Направляющая ставится сверху, в нее заводятся ролики, полотно находится в подвешенном состоянии.

Самостоятельно проще всего сварить ворота откатные с опорными роликами, скользящими по земле, точнее, по специальному профилю, уложенному на грунт. Направляющая удерживает конструкцию от опрокидывания. Вся тяжесть системы давит на опорные ролики.

Ролики

В сравнении с распашными изготовить откатные ворота своими руками проще. Стоимость изготовления выше из-за необходимости монтажа дорогой фурнитуры: направляющих, опорных роликов, упоров и других узлов.

Схема для установки ворот

Сдвижные

Сдвижные модели часто называют откатными, поскольку у них один принцип открывания – откатывание вдоль забора. Эта конструкция простая, при наличии фурнитуры сложности в изготовлении своими руками не представляет.

Опорные ролики устанавливаются на выступающий нижний профиль рамы. Для вертикальной фиксации от опрокидывания на стойке монтируется направляющее устройство.

Сдвижные системы могут быть двухстворчатыми, когда половинки открываются синхронно или независимо друг от друга. Калитка – распашная. Она вставляется в полотно на навесах и крепится к собственной раме, встроенной в конструкцию основного каркаса.

Если отсутствует свободный проход сбоку и нет пространства перед въездом, то устанавливаются сдвижные многосекционные ворота. Они представляют собой симбиоз откатных и распашных систем. При открывании край створки скользит по линии забора.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

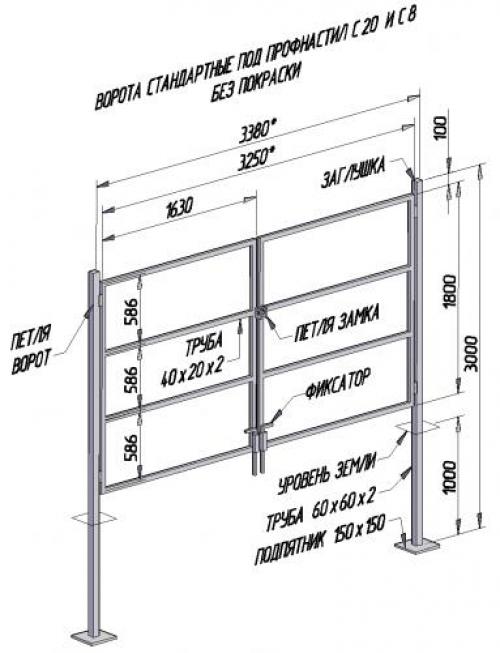

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

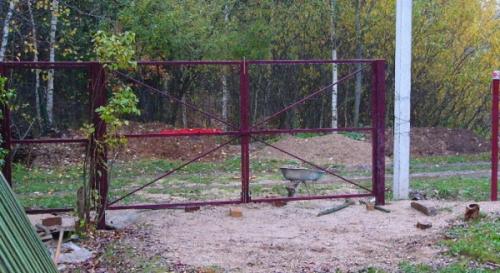

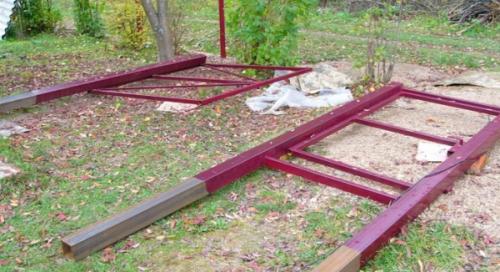

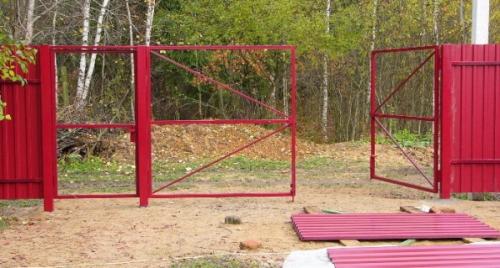

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

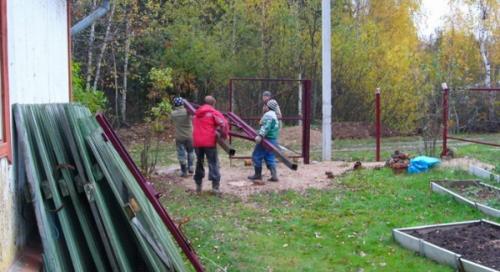

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

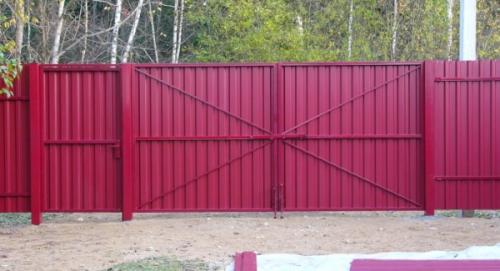

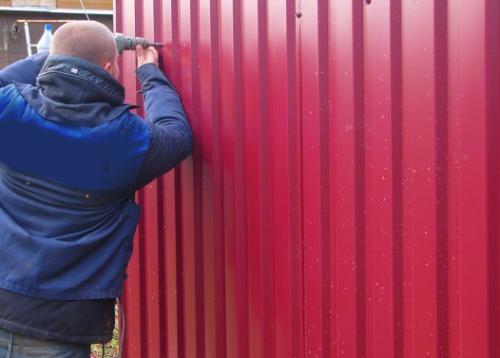

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.
