Состав кровли определяется ее разновидностью и конструктивными особенностями. Одни элементы (скат, карниз, конек) присутствуют в конструкции обязательно, наличие других (ендовы, эркер, снегозащита) обусловлено типом и сложностью кровельной системы.

Рассмотрим названия элементов кровли, их расположение и назначение более подробно.

Фронтоны

Фронтон представляет собой завершение фасада здания (обычно треугольное). Ограничивается 2-мя скатами по боковым сторонам, а у основания – карнизом. Чаще выполняются из того же материала, что и стены. Но допускаются и другие варианты сооружения этих конструктивных элементов – например, обшивка OSB с последующей отделкой.

Фото 3. Внешний вид фронтона здания

Скаты – часть кровли, которая располагается между крайними стропильными ногами. Бывают разных конфигураций, наиболее распространены прямоугольные, треугольные, трапециевидные.

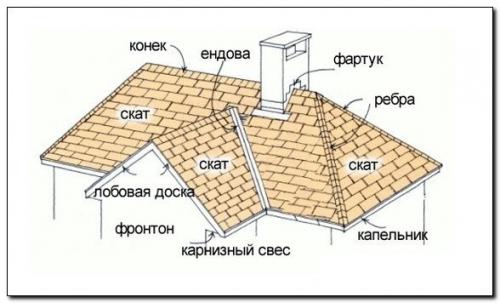

Рисунок 4. Схема кровли с обозначением скатов, карнизов и других конструктивных элементов

Эркер

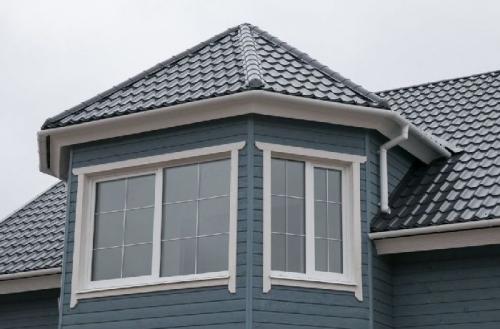

Эркером называют выступающую из плоскости фасада часть помещения, которая увеличивает внутренней пространство жилья. Конструкция его крыши может быть 2-скатной, вальмовой, шатровой и другой, независимо от типа основной кровли.

Фото 5. Эркер в конструкции кровли

Мауэрлат

Мауэрлат – один из основных элементов крыши, который традиционно делается из бруса и выступает в качестве крайней нижней опоры для стропильных ног. Укладывается по периметру строения поверх наружных стен. Служит для распределения сосредоточенной нагрузки от точек опирания стропил по всей площади верхней части стен, а также для обеспечения связи кровли со стенами.

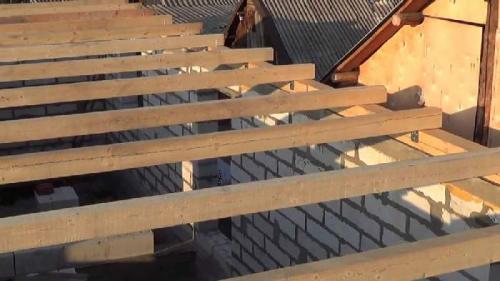

Фото 6. Мауэрлат из бруса

Лежень

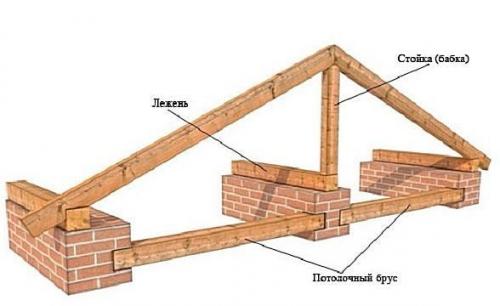

Лежень представляет собой конструктивный элемент (как правило, из бруса), предназначенный для поддержания и увеличения прочности конька, а также различных упоров в строении кровли.

Рисунок 7. Лежень в конструкции двускатной кровельной системы

Балки перекрытия

Балки перекрытия могут быть составляющими элементами как перекрытия, так и крыши. В процессе постройки кровли на них опирают различные детали стропильной системы, особенно при обустройстве сложных кровельных конструкций. Монтируются непосредственно на несущие стены либо на мауэрлаты и лежни.

Связанные вопросы и ответы:

В чем разница между "кровля" и "крыша

Часто мы путаем понятия «кровля» и «крыша» , считая их синонимами. Однако , это не так ! Между этими понятиями есть важная разница , понимание которой важно как для обычного человека , планирующего ремонт или строительство дома , так и для профессионалов в сфере строительства.

Перейдите к выбранной части, выбрав соответствующую ссылку:

Кровля и крыша: в чем разница?
Часто мы используем слова «кровля» и «крыша» как синонимы, не задумываясь об их истинном значении. Однако, между этими понятиями есть существенное различие.
Крыша – это, по сути, вся верхняя конструкция здания, которая выполняет множество важных функций. Она защищает нас от непогоды, снега и дождя ️, создает комфортную температуру внутри помещения благодаря теплоизоляции ️, а также несет на себе всю нагрузку от снега, ветра и собственного веса ️. В зависимости от конструкции, крыша может быть скатной или плоской, иметь чердак или быть совмещенной с жилым пространством.
Кровля же – это лишь один из элементов крыши, а именно верхнее покрытие , которое непосредственно контактирует с внешней средой. ️ Она – это финальный слой, который обеспечивает гидроизоляцию , ветрозащиту и защиту от ультрафиолетового излучения ☀️. Кровля может быть выполнена из самых разных материалов: черепицы , металлочерепицы ️, профнастила , мягкой кровли и т.д. Выбор материала зависит от архитектурного стиля здания, климатических условий и финансовых возможностей.
Таким образом, крыша – это более широкое понятие , включающее в себя все конструктивные элементы, а кровля – это лишь внешнее покрытие , которое защищает крышу от внешних воздействий.
Представьте себе пирог: Крыша – это весь пирог целиком, со всеми его слоями, а кровля – это верхний слой глазури, который защищает его от высыхания и придает ему красивый вид.
Понимание этой разницы важно не только для общего развития, но и при строительстве и ремонте зданий. Ведь грамотный выбор материалов и правильная конструкция как крыши, так и кровли – это залог долговечности и надежности вашего дома!

Какие основные элементы составляют конструкцию крыши

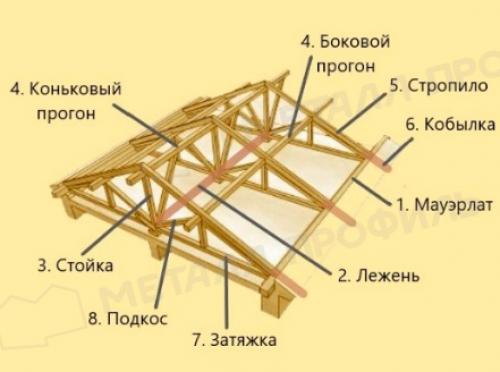

Чтобы разобраться в стропильных системах и выбрать подходящую, следует иметь представление о её составляющих. В состав большинства конструкций входят:

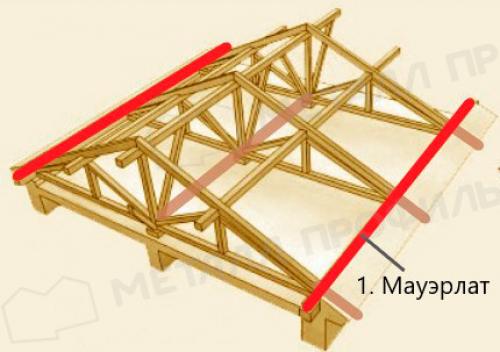

1. Мауэрлат.
2. Лежень.
3. Стойки.
4. Прогоны (коньковый и боковые).
5. Стропила.
6. Кобылки.
7. Затяжки.
8. Подкосы.

Рассказываем об основных элементах стропильной системы более подробно.

1. Мауэрлат. Это крупные деревянные брусья, которые укладывают по периметру стен. Главная функция мауэрлата — принять нагрузку от веса крыши и распределить её на стены. Сечение мауэрлата может равняться 150*150 или 200*200 мм.

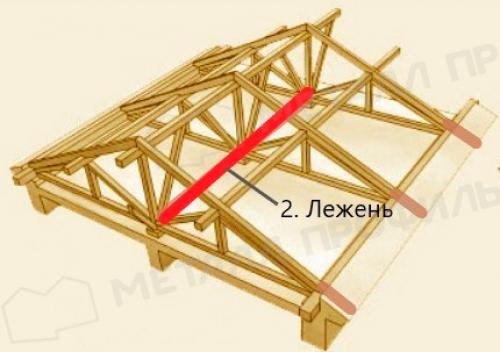

1. Лежень . Это брус, который укладывают на внутреннюю перегородку дома, если она есть. На лежень устанавливают стойки, которые удерживают коньковый прогон. Сечение лежня обычно такое же, как и у мауэрлата.

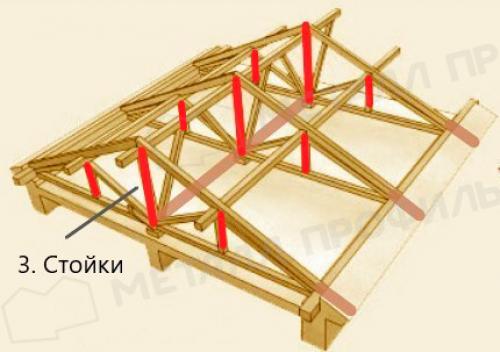

1. Стойки. Это вертикальные подпорки, на которые устанавливают коньковый прогон. Также стойки могут подпирать стропильные ноги. Сечение стоек зависит от их высоты и может равняться 100*100, 150*150 или 200*200 мм.

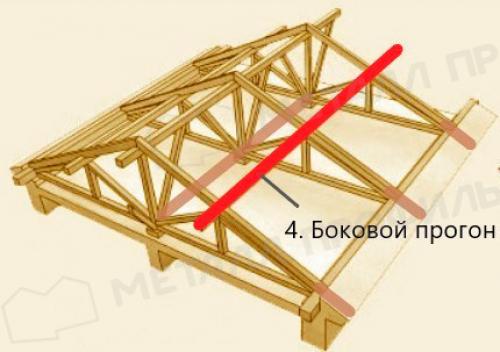

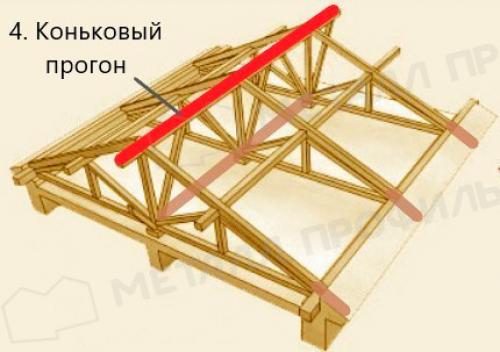

1. Прогон. Он может быть коньковым или боковым. Коньковый прогон — это горизонтальная балка, которую устанавливают на стойки. Она служит опорой для верхних концов стропил.

Боковые прогоны также поддерживают стропила, но не на концах, а посередине. Как и коньковый, боковые прогоны устанавливают на стойки.

Сечение прогонов зависит от расстояния между стойками и может равняться 50*150, 50*200, 100*200 мм.

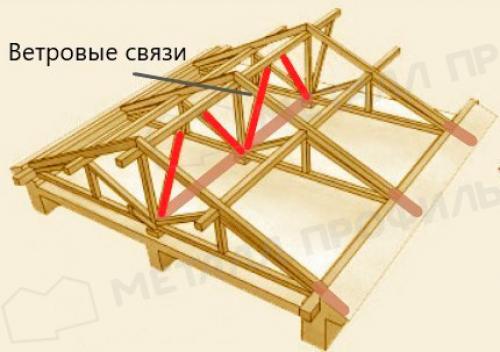

Из лежня, стойки и конькового прогона образуется «рама», которую можно усилить ветровыми связями — досками толщиной 40–50 мм.

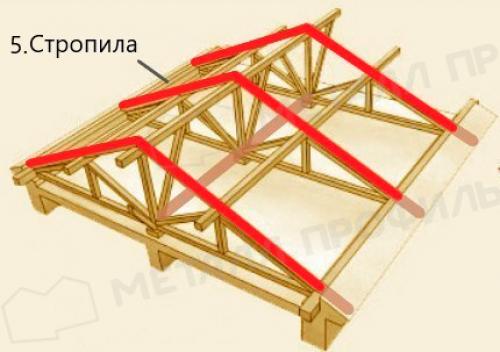

1. Стропила. Это доски, из которых формируются скаты кровли. Их нижние концы устанавливают на мауэрлат, верхние — на прогон. Стоит отметить, что это лишь один вариант крепления стропил, о другом пойдёт речь в следующем разделе.

Сечение стропил может равняться 50*150 или 50*200. Размеры зависят от расстояния между внешней стеной и стыком двух стропильных ног. Если оно больше 6 м, то стропила «сращивают» из двух досок с сечением 50*200 мм.

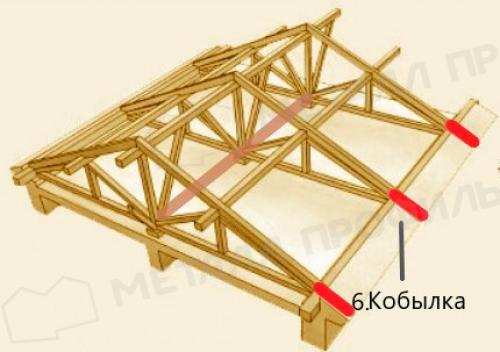

1. Кобылки. Стропила могут быть удлинённые и выступать за пределы карниза, а могут быть укороченные и заканчиваться на мауэрлате. Во втором случае к ним прикрепляют бруски — кобылки, благодаря которым в стропильной системе образуется карнизный свес. Их сечение — 25*100 мм.

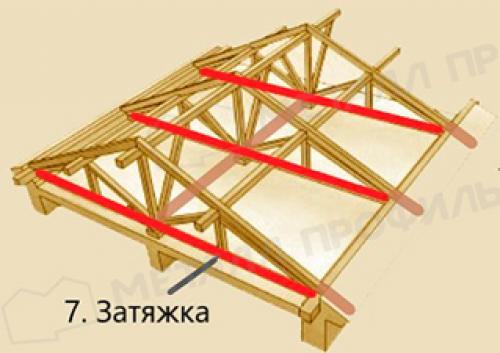

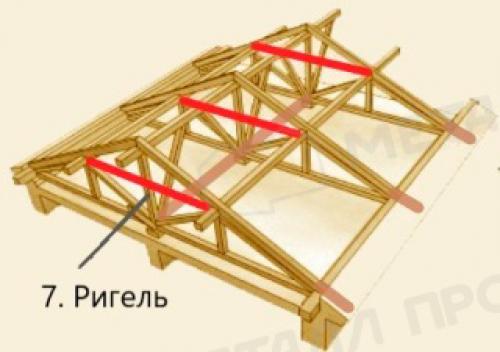

1. Затяжки. Это горизонтальные перемычки, которые соединяют пары стропильных ног и не дают им разъехаться. Затяжки могут располагаться как у основания стропил, так выше — ближе к коньковому прогону. Такие затяжки называют ригелями

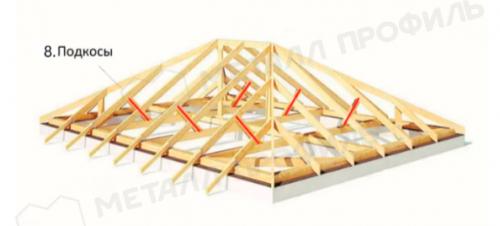

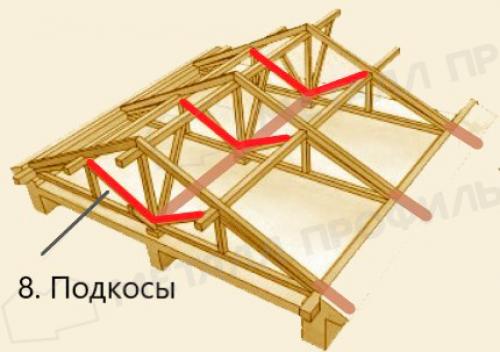

1. Подкосы. Это подпорки, которые поддерживают стропила. Подкосы устанавливают на лежень или затяжки под углом 45°. Сечение зависит от их длины и может равняться 50*150 или 50*200 мм.

Помимо вышеперечисленных элементов, в конструкцию стропильной системы входят:

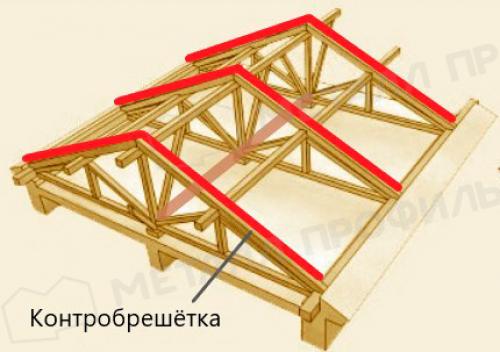

• Контробрешётка. Это бруски, которые устанавливают вдоль стропил. Их стандартное сечение — 50*50 мм. За счёт контробрешётки в кровельном пироге образуется вентилируемый зазор, Благодаря ему выветривается конденсат, образующийся на обратной стороне кровельного материала.

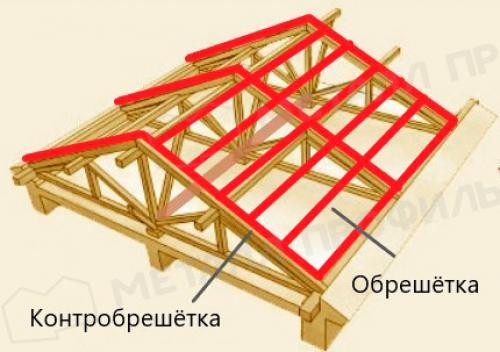

• Обрешётка. Это элементы, которые устанавливают поперёк контробрешётки с определённым интервалом. Они служат основанием для кровельного материала.

  Обрешётка бывает разреженной и сплошной. Разреженную укладывают под жёсткие кровельные материалы — металлическую, керамическую и цементно-песчаную черепицу, а также профнастил. Сечение и шаг разреженной обрешётки зависит от вида кровельного покрытия.

  Сплошную обрешётку из ориентированно-стружечных плит (ОСП-плит) укладывают под мягкие кровельные материалы — гибкую черепицу, а также под фальцевые панели.

Обратите внимание!

Мы разобрали основные элементы стропильной системы, но указали не все размеры и шаг установки. Это связано с тем, что точные параметры зависят от ряда факторов:

• уклона скатов;
• размеров и веса кровельного материала;
• веса утеплителя и внутренней обшивки;
• снеговой и ветровой нагрузки в регионе, в котором расположен дом.

Чтобы узнать оптимальные размеры элементов стропильной системы, обратитесь за расчётом к проектировщикам.

От составляющих стропильной системы перейдём к её видам и особенностям их устройства.

Какие материалы используются для кровли

Что же выбрать

Выбор кровельного материала зависит от множества факторов, включая тип крыши, климат, бюджет и личные предпочтения. Для плоских и эксплуатируемых крыш идеально подойдут рулонные материалы и наливная кровля благодаря их водонепроницаемости и простоте монтажа. Для скатных крыш с уклоном от 10-12˚ подойдет большинство материалов, кроме штучных покрытий, которые требуют уклона от 20˚.

Для тех, кто ищет экономичный вариант без ущерба для качества, стоит обратить внимание на мягкую черепицу, стальную фальцевую кровлю и качественную металлочерепицу. Они предлагают привлекательный внешний вид и хорошие эксплуатационные характеристики. Профнастил, ондулин и шифер являются самыми бюджетными решениями, но имеют меньший срок службы.

На премиальном сегменте находятся керамическая черепица и металлические фальцевые покрытия из меди или алюминия, которые поражают своей красотой и могут прослужить очень долго, но и стоят значительно дороже.

Важно помнить, что каждый материал имеет свои уникальные свойства и требования к монтажу, поэтому перед выбором стоит тщательно оценить все «за» и «против», исходя из специфики вашего проекта и долгосрочных целей.

Изображение в превью:

Автор: Фото: нейросеть dalle-3Источник: Фото: нейросеть dalle-3

1

• 125057
• КОМ
• +2

Крыша — это сандвич из разных материалов. Плёнки (мембраны), утеплители, воздушная прослойка и внешнее покрытие. Неправильные материалы и инженерные решения приведут к протечкам даже при самом дорогом кровельном материале.

• Valery Kononenko
• КОМ
• +2

Ондулин редкостное дерьмо. Может оторвать сильным ветром, выцветает, а горит непревзойденно в сочетании с целюлозой. Он не только не неподдерживает горение как следует современным строительным материалам, а самостоятельно полыхает как бензовоз в аварии.

Каково назначение конькового бруса на крыше

Этот конструктивный элемент используется при строительстве дома только в том случае, если проектной документацией предусмотрен монтаж коньковой кровли. У плоской крыши такой детали нет, а постройке с одним скатом он не нужен по причине отсутствия стыка между двумя поверхностями.

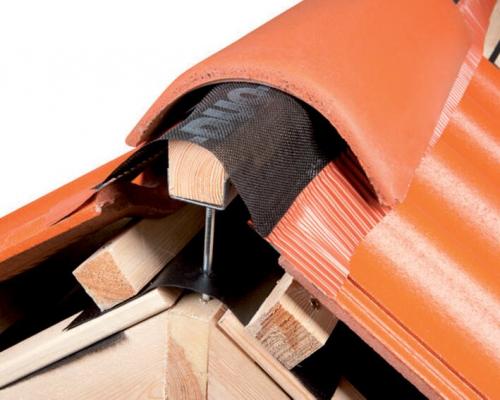

С внешней стороны постороннему наблюдателю виден лишь доборный элемент кровли — накладка, которая соединяет щель между сегментами металлочерепицы или профилированного листа. Но на самом деле его устройство намного более сложное.

Для чего нужен конек на крыше:

Увеличение жесткости стропильной системы. В этом месте крепятся верхние части стропил. Продольный деревянный элемент собирает опоры в единую систему и удерживает их вместе в процессе эксплуатации.

Защита от попадания воды. Верхняя доборная деталь и гидроизолирующая прокладка закрывает место между двумя сегментами кровельного покрытия. В противном случае в эту щель могла бы легко попадать вода, заливая чердачное помещение или комнаты в мансарде.

Вентиляция. Правильно сконструированный конек имеет отверстия для циркуляции воздушных потоков. В результате возникает воздухообмен, который выводит лишнюю влагу из кровельного пирога или проветривает чердак. При этом особые накладки перекрывают зазор, предотвращая попадание внутрь палых листьев, пыли, посторонних предметов.

Производители кровельных материалов предлагают необходимые планки и гидроизоляционные пленки, защитные решетки и крепежные элементы, из которых можно собрать надежную и долговечную конструкцию.

Внутреннее устройство конька крыши таково:

• Верхний прогон . Деревянная балка, установленная в самой верхней части скатной кровли. Она соединяет концы стропил и увеличивает общую жесткость.
• Коньковая рейка . Дополнительная деталь из бруска, которая после установки выступает над краями кровельного покрытия. Она необходима для крепления защитной планки и формирования зазора с целью вентиляции подкрышного пространства.
• Гидроизоляционная пленка . Ее изготавливают из специальной мембраны с перфорированными вставками. Она предотвращает подтекание воды, но при этом не препятствует прохождению воздушных потоков. Ширина подбирается таким образом, чтобы при укладке на рейку пленка заходила на оба ската кровельного покрытия.
• Коньковая планка . Декоративный элемент, который закрывает верхний брус и отводит потоки воды во время дождя или таяния снега. Она комплектуется торцевыми заглушками с перфорацией, через которые происходит вентиляция кровельного пирога.

Размеры конька для крыши подбираются в зависимости от типа отделочного материала для крыши и ширины зазора.

Как классифицируются элементы кровли

Кровельная система — ограждающая конструкция, которая выполняет комбинированные функции, обеспечивая теплозащиту, гидро- и звукоизоляцию, обеспечение необходимых несущих и конструктивных характеристик здания и т.п. Чтобы гарантировать эффективное выполнение всех этих функций, при разработке системы каждый из ее элементов специалисты компании "Вестмет" подбирают в комплексе с другими, определяя его характеристики и расположение так, чтобы получить максимально высокие свойства системы в целом. Кровельную систему часто называют «пирогом» из-за многослойной структуры. В числе основных слоев для скатной кровли находятся несущее основание, слой пароизоляции, утеплителя и гидроизоляции, наружное кровельное покрытие, слой, в котором расположены доборные элементы и элементы выходящих на кровлю инженерных систем.

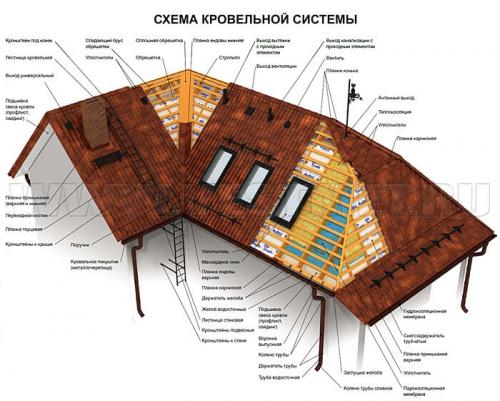

Основные элементы кровельной системы для скатных крыш

Пароизоляция . Назначение — защита утеплителя от влажных испарений со стороны внутренних помещений. Пароизоляция оказывается «нижним» слоем. Она закрывает утеплитель со стороны чердачного или мансардного помещения. Укладка выполняется в один или несколько слоев, с обязательным выполнением нахлестов, соединением стыков. Требования к характеристикам пароизоляционного материала устанавливают в зависимости от климатических условий в районе строительства, характеристик помещения под кровлей (неотапливаемый или отапливаемый чердак, жилое мансардное помещение и т.п.), свойств используемого утеплителя. Так, минераловатные утеплители требуют обязательного устройства пароизоляции. При увлажнении их теплопроводность резко повышается, и пароизоляционный слой защищает от этого.

Теплоизоляция . Сокращает потери тепла через кровлю, в некоторых случаях дополнительно повышает акустической комфорт в здании. При выборе утеплителя учитывают его теплопроводность и показатели сопротивления теплопередаче, требования к пожаробезопасности, ограничения по токсичности используемых материалов, санитарно-гигиенические нормативы. Помимо этого он должен быть достаточно легким (не нагружать несущие конструкции кровли), долговечным, стойким к деформационным нагрузкам. При обустройстве кровельных систем скатных крыш чаще всего используются минераловатные утеплители. Удобные в монтаже, они долговечны, обладают необходимыми теплоизоляционными свойствами, гигиеничны и пожаробезопасны. Кровельная система может предполагать утепление минеральной ватой в 1 или 2 слоя в зависимости от требований к их общей толщине, свойствам и пр.

В отдельных случаях для утепления кровель используется экструдированный пенополистирол. Этот материал имеет свои преимущества и недостатки - имеет более высокую цену в сравнении с минеральной ватой, не так удобен в монтаже, не является негорючим материалом. Вместе с тем пенополистирол не подвержен действию влаги, паронепроницаем, даже при увлажнении его изолирующие свойства снижаются незначительно. Инженеры компании "Вестмет" обращают ваше внимание: при использовании пенополистирола необходимо исключить формирование точки росы внутри утеплителя, увлажнение и промерзание такой системы.

Ветрозащита . Такой слой располагается выше теплоизоляции. При вентиляции подкровельного пространства он защищает от «выдувания» тепла, повышает энергоэффективность системы в целом. В отдельных случаях используются комбинированные материалы — гидроизоляционная мембрана с ветрозащитным слоем. Такие решения удобны, однако вентиляция кровли в этом случае «работает» так, что воздух циркулирует между гидроизоляцией и внутренней поверхностью кровельного покрытия. При этом притока уличного воздуха к утеплителю нет. Из-за этого в случае увлажнения он не сможет просохнуть.

Гидроизоляция . Пленки или мембраны укладываются поверх стропильных балок и дополнительно фиксируются планками обрешетки. Функция гидроизоляционного слоя — обеспечение защиты внутренних материалов и конструкций кровли от увлажнения конденсатом, попадающими под кровельное покрытие осадками. Гидроизоляция укладывается так, чтобы сформировать сплошное полотно — без разрывов и зазоров. Для этого на стыках выполняют нахлесты. Полотна укладывают от кровельных свесов, чтобы учесть направление тока воды (сверху вниз). Гидроизоляционные материалы могут иметь дополнительные характеристики: паропроницаемость (испарения из подкровельного пространства выводятся в зазор между гидроизоляцией и кровельным покрытием и удаляются оттуда в результате естественной вентиляции), светостабилизация (материал не разрушается под действием солнечных лучей в течение 1-3 месяцев и может использоваться как временная кровля), ветрозащита (описано выше). При укладке поверхность скатов закрывают материалом полностью, закрепляя его по краям механически либо с использованием клеящих лент, мастик, герметиков. В области ендов, ребер, коньков, примыканий слой гидроизоляции усиливают, выполняя увеличенные нахлесты, используя битумную мастику и т.п.

Какова роль изоляции в конструкции крыши

Основа скатной крыши — каркасная конструкция. При ее утеплении теплоизоляцию укладывают между стойками каркаса, в случае с крышей — между стропилами. Задача теплоизоляции — заполнить все пространство между стропилами, и с этим отлично справляется минеральная изоляция. По словам Андрея Баннова, минеральная вата — эффективный теплоизоляционный материал. По своей теплосберегающей способности 10 см минеральной изоляции сопоставимы с 44 см бруса или 198 см кирпичной кладки. К тому же этот материал отличается высокими противопожарными характеристиками, температура плавления превышает +1000°. В случае утепления крыши каменной ватой с внутренней стороны материал необходимо защитить пароизоляционной мембраной, а с внешней — диффузионной. Последняя работает по принципу горнолыжного костюма: эффективно выводит влагу наружу и не пускает ее внутрь.

• плотность, кг на кв. м — 25–60;
• горючесть — нет;
• паропроницаемость мг/м·ч·Па — 032–0,37;
• усадка — слабая;
• влагопоглощение — среднее.

Плюсы минеральной ваты:

• низкая теплопроводность;
• пожаробезопасность, минеральная вата не горит даже при температуре +400°;
• устойчивость к перепадам температур, материал не деформируется;
• химическая и биологическая устойчивость;
• паропроницаемость, благодаря чему материал дышит;
• простота монтажа.

Минусы минеральной ваты:

• требует обработки водоотталкивающими средствами, чтобы снизить влагопоглощение;
• при протечках кровли материал идет под замену;
• высокая стоимость доставки материала из-за его большого веса.

Максим Лазовский, владелец строительной компании «Дом Лазовского»:

— Чтобы в доме сохранялась необходимая температура воздуха, на перекрытия либо на саму кровлю кладется утеплитель. Современный дом должен быть энергоэффективным в целом: с энергоэффективными окнами, стенами нужной толщины и фундаментом, выполненным по всем нормам. Сохранение тепла — основная функция, которую несет утепление крыши, так как по законам физики тепло поднимается вверх.

Какие существуют типы кровельных покрытий

Тип кровельного покрытия — важный фактор при выборе конструкции крыши, поэтому лучше определиться с ним заранее. В загородном домостроении чаще всего применяют следующие материалы.

Металлочерепица и профнастил

Похожие по свойствам, но отличающиеся по форме профиля кровельные материалы, изготавливаемые из листового металла (оцинкованной стали с защитно-декоративным полимерным покрытием). Основные преимущества:

• небольшой вес;
• внешний вид, особенно у металлочерепицы — волнистый рельеф, придающий сходство с натуральной черепицей;
• быстрый и относительно простой монтаж;
• доступная цена.

Листовая кровля подходит не ко всем видам крыш: ей можно быстро и недорого отделать одно- или двускатные крыши, но при наличии непрямоугольных скатов, криволинейных участков, геометрически сложных форм большой процент материала уйдет в отходы. На сложных кровлях они могут достигать до 40% от общего объема. Кроме того, металл ржавеет, сильно разогревается на солнце и передает все посторонние шумы, например звуки падающих капель дождя, поэтому под него необходимо укладывать специальные термостойкие пленки и качественно выполнять утепление.

Листы металлочерепицы и профнастила крепятся с помощью кровельных саморезов. Так как саморезы находятся в открытой зоне и подвержены атмосферному воздействию, производители рекомендуют периодически проводить осмотр крепежа и при необходимости менять его. Важным критерием также является правильное крепление элементов с соблюдение шага: в среднем количество саморезов должно составлять не менее 8 шт/м2.

Гибкая черепица

Штучное покрытие в виде небольших листов фигурной формы — гонтов, изготовленных на основе стеклохолста, пропитанного битумным вяжущим, с нанесенной на лицевую поверхность декоративно-защитной посыпкой из каменного гранулята (обычно базальтового, иногда с добавлением крошки из «антрацита»). В отличие от предыдущего варианта,из битумной черепицы универсальна: отходы при резке гонтов не превышают 5% даже на самых сложных по конфигурации крышах. Материал легко изгибается и поэтому хорошо работает на изломах и перегибах: коньках, ребрах, примыканиях и т. д.

Какова функция системы водостока на крыше

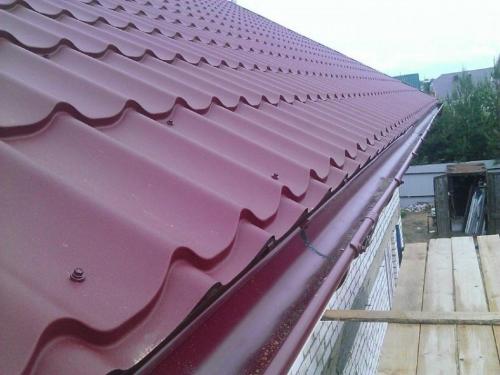

Благодаря использованию новых технологий производители получили возможность выпускать качественные водостоки, обладающие отличной функциональностью и превосходно вписывающиеся в любой дизайн. Водосточные системы по тем или иным характеристикам можно разделить на следующие типы:
