Ворота из профнастила – довольно простая и надёжная конструкция, изготовить которую тоже не составит труда. Во многих случаях именно это важнее, а не декоративные элементы.
Инструменты и материалы
Обычно готовят следующий инструментарий, чтобы построить забор на даче или для частного дома.
- Угловые шлифмашинки с отрезными кругами по металлу вместе со сварочными аппаратами и пакетами электродов. Обязательно нужно подготовить линейку и слесарный разметчик, электродрель, набор свёрл, стальные прутки диаметром от 8 миллиметров. Не обойтись без гибочного станка. Он помогает построить любые варианты.
- Крепёж и навесы гаражные , без которых строительство невозможно.
- Оцинкованные профлисты марки С8 или С20 . От конструкции ворот зависит, сколько листов надо выбирать в том или ином случае. Отделка из металла тоже учитывается.
- Трубчатый металлический профиль.
- Простые буры или любое другое приспособление , которое подходит для сверления скважины соответствующего диаметра.
Профильный лист прикручивают саморезами на рамку. Обычно это профнастилы со стандартной длиной в два метра. Стеновая марка С оптимальна для загородных участков. С10 или С8 рекомендуется брать для регионов без сильных ветров.
Если ветра сильные, важно обратить внимание на такие варианты из профлиста:
- МП20;
- С20;
- С18.
Таким листам не страшны даже серьёзные механические нагрузки.
Чертежи и размеры
Ширина ворот зависит от того, какие габариты у машины, расстояние от левого зеркала до правого. Дополнительно нужен запас минимум в 100 сантиметров, чтобы проще было совершать манёвры. Следует увеличивать показатель, если планируется работать с крупногабаритной техникой. Расчёт учитывает это в обязательном порядке, как и схемы.

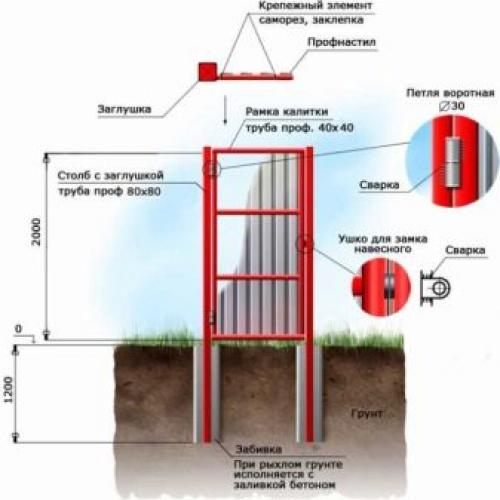

Отдельную калитку делают, чтобы внутрь проходили люди. Стандартная ширина этого компонента – 0,9—1,2 метра. На 20 сантиметров поднимают как калитку, так и ворота. Образуется проём, который закрывают с помощью резины. Так внутренние части конструкции защищают от попадания мелких деталей, способных помешать открытию и закрытию.
Установка столбов
Столбы для ворот устанавливают таким же образом, как и для всего забора в целом. Бетонирование – оптимальный способ, который считается подходящим буквально для любой ситуации.
Порядок действий имеет следующее описание:
- в земле делают скважину на глубину промерзания грунта для региона;
- столб устанавливается в этой же яме с помощью уровня, после чего всё заливают раствором.
Оптимально выбирать профильные трубы 80 на 80 на 3000 миллиметров, 2—3 миллиметра – оптимальная толщина стали. Нужно оставить бетон на несколько дней, чтобы он застыл полностью.
Изготовление рамы для створок
При изготовлении этой детали используется исключительно метод сварки. Такая обработка подходит только для чёрного металла.
И здесь имеется определённый порядок действий.

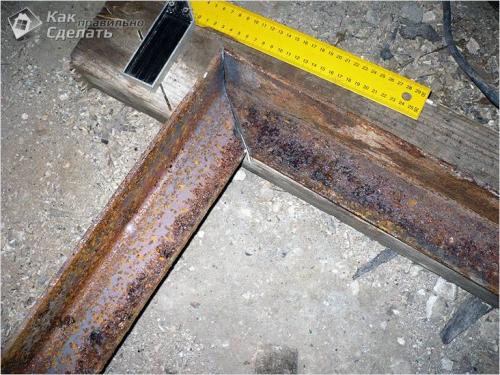

- Металлическую трубу нарезают под углом в 45 градусов в зависимости от размеров, указанных в чертеже.

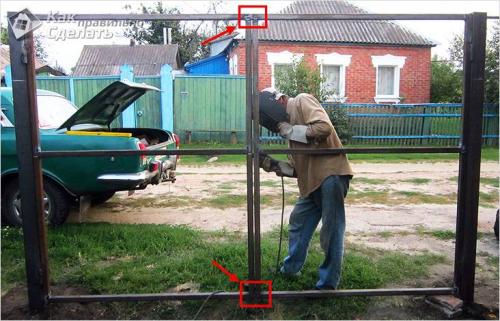

- Прихватывают раму сваркой после того, как её сложили на ровной поверхности.
- Проверка размеров внутри, сравнение с диагональю каркаса.
- Каркас обваривают окончательно.
- В месте, где нет решётки, монтируют уголки, предназначенные для усиления.
- Другую створку используют, чтобы собрать специальную разновидность проёма. Здесь место крепления дверей у калитки.
- Собирают дверь.
Ворота из профнастила в рамке. Как сделать ворота из профнастила
В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил , поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.
Преимущества конструкций
Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:
- продолжительный период эксплуатации;
- небольшой удельный вес конструкции;
- огромный выбор цветовой гаммы и текстуры;
- отсутствует необходимость проведения периодического ремонта;
- ценовая доступность;
- легкость монтажа.
Типы конструкций
Виды конструкций
Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:
- Распашные – две створки, которые расходятся в противоположные друг от друга стороны.
- Откатные – одно полотно, перемещающееся вдоль ограждения.
Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.
Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.
Требуемые инструменты и приспособления
Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:
- строительный уровень и рулетка;
- аппарат для сварки;
- болгарка или специальная ножовка;
- дрель с перфоратором и набором бит;
- угловая шлифмашина;
- резиновая киянка;
- клепальник;
- набор гаечных ключей;
- штыковая лопата;
- резервуар для приготовления бетонной или цементной смеси.
Структурные элементы конструкции
Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.
Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:
- верхний страховочный ролик;
- нижние ролики;
- концевой ролик и заглушка балки;
- пара улавливателей;
- направляющая рейка.
Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.
Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод , дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.
Технология сборки
Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.
Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.
Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

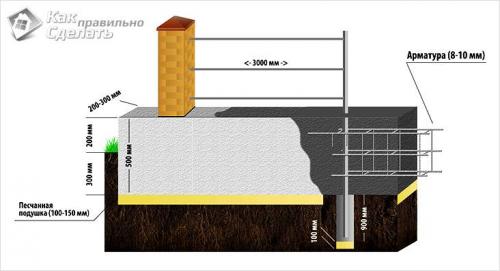

Обустройство фундамента

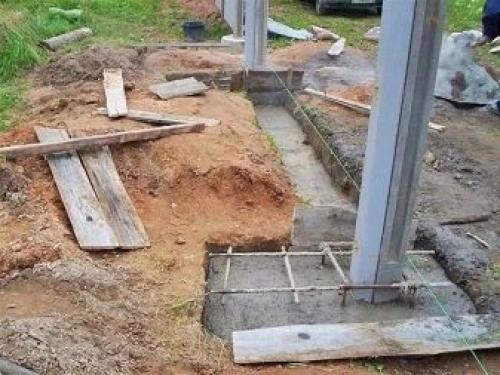

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.
Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

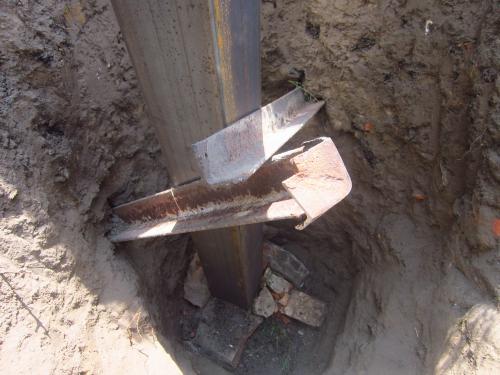

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.
Источник: https://domastroevo.ru/novosti/zabor-i-vorota-iz-profnastila-s-kalitkoy-poryadok-raboty

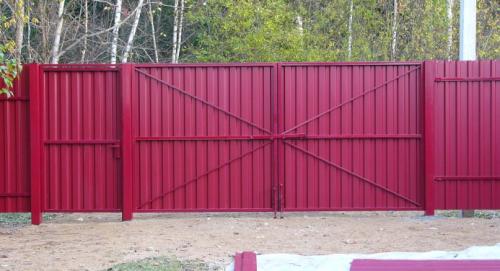

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

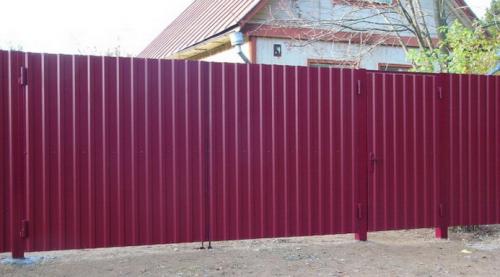

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.
Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

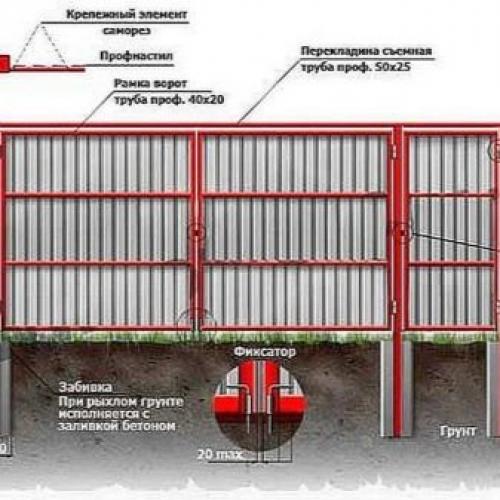

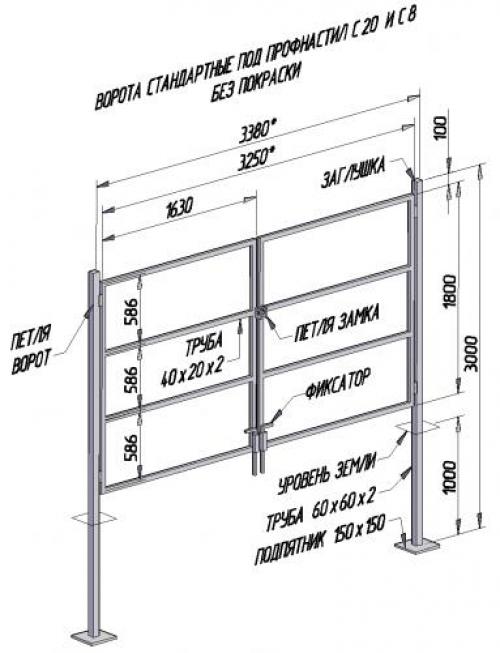

ворота из профнастила. Чертежи
Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

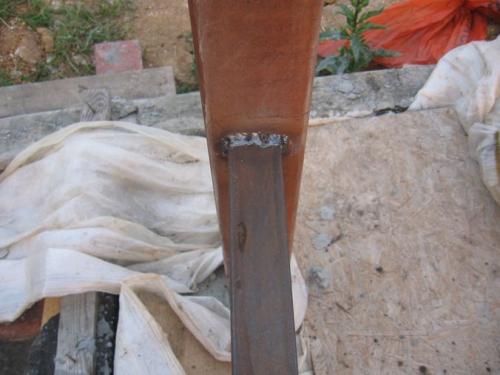

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

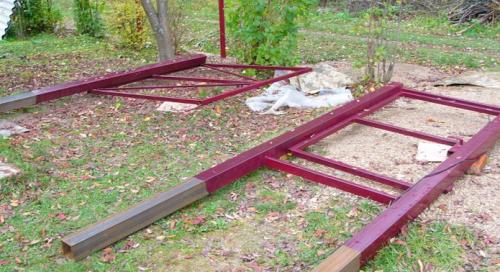

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

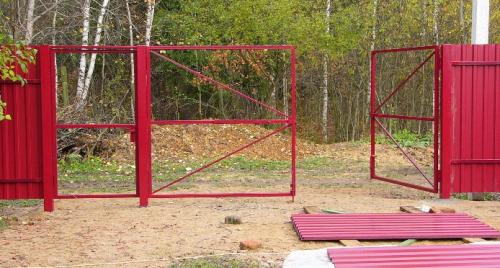

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

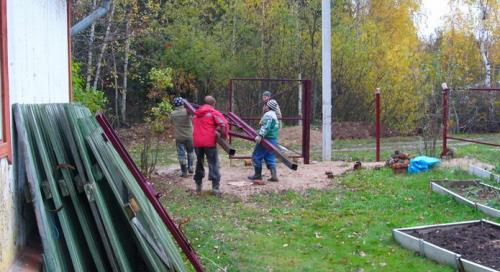

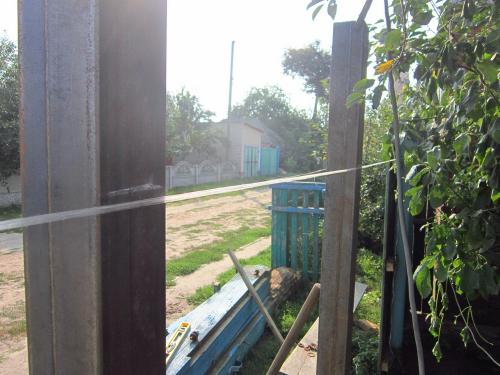

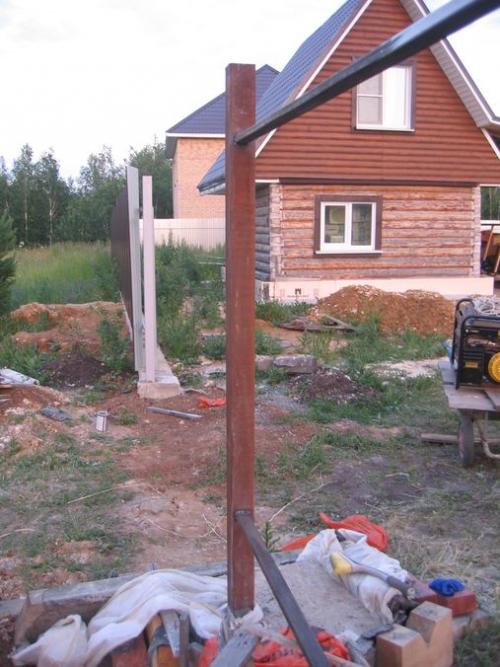

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

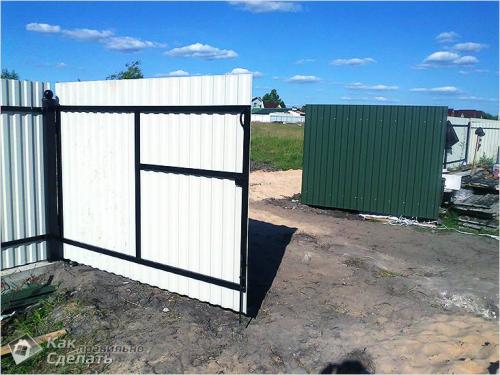

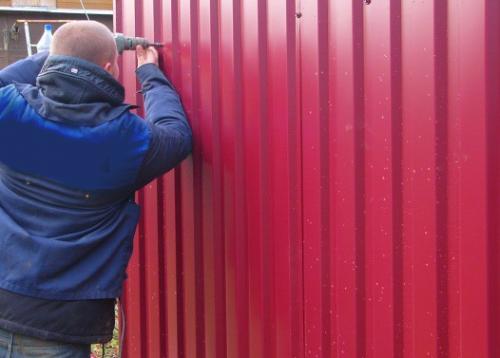

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.
В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.
ворота из профнастила своими руками.
Реальный пример изготовления ворот из профлиста
Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.
Чтобы изготовить распашные ворота из профлиста своими руками необходимо:
Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

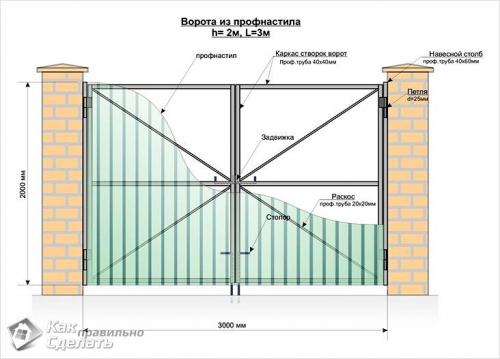

ворота из профлиста своими руками. Чертеж
На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

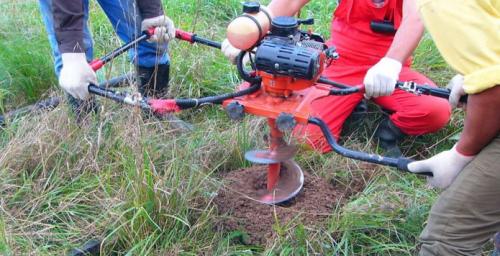

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

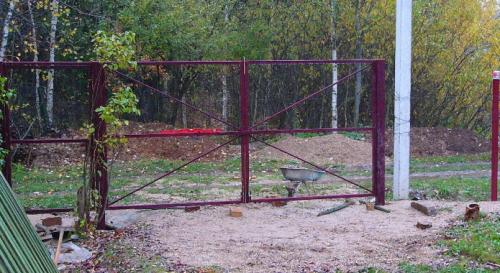

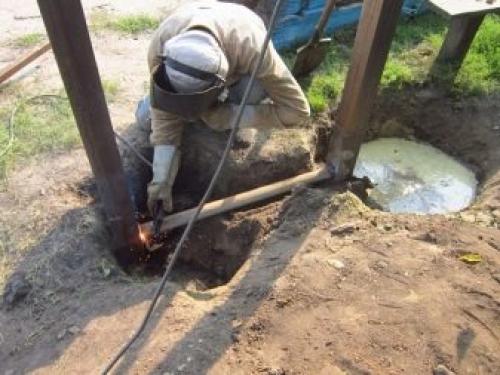

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.
Источник: https://domastroevo.ru/stati/kak-postroit-vorota-iz-profnastila-svoimi-rukami-vybor-profnastila
Ворота с калиткой своими руками. Ворота с красивой калиткой своими руками
Передняя ограда делается недоступной, своеобразной, представляющей собой фасад участка. Ворота с калиткой своими руками, сделанные по оригинальному эскизу, украсят забор, подчеркнут хороший вкус хозяина и его умение создавать красивые практичные вещи. Назначение ворот – не только открываться, пропускать машины и людей. Они вместе с калиткой являются архитектурным элементом двора и одновременно прочной преградой.
Особенности конструкций
Калитка бывает отдельно стоящей и встроенной. Выбор делается исходя из наличия свободного пространства сбоку, а также типа запорной системы. В зависимости от способа открывания – перемещения створок – различают конструкции:
- классические распашные;
- откатные;
- сдвижные;
- гаражные.
Каждый тип имеет свои особенности, положительные качества, требует наличия места, горизонтальных и вертикальных опор для крепления.
Массивная конструкция
Начиная строительство, выбирается наиболее удобный для эксплуатации вариант, занимающий минимум пространства и более просто изготавливающийся своими руками. Однако не во все конструкции можно встроить калитку.
Различные типы створок отличаются схемой крепления и траекторией движения. Чертежи рамы модели с калиткой или без нее совпадают.
На фото изображена конструкция из профлиста.
Из профлиста

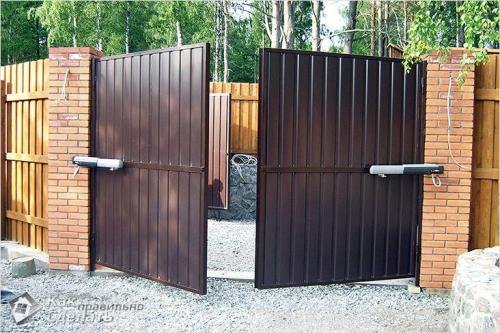

Распашные
Распашные системы получили свое название за способ открывания – распахивание. Сторонами рам, которые соединяются при закрытии, они прочерчивают дуги, поворачиваясь на 90 градусов, открывая проезд. Это классическая конструкция, самая простая в самостоятельном изготовлении. Отлично смотрится фото, демонстрирующее украшения ограды, особенно декоративные кованые ворота.

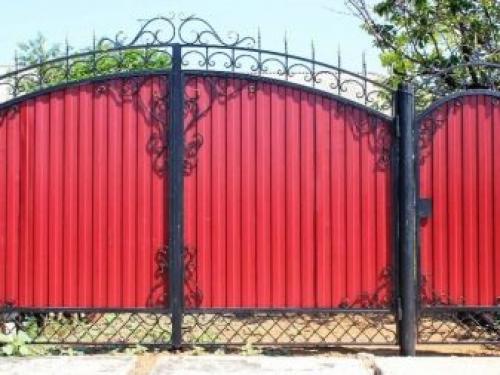

Кованые створки
Две одинаковые рамы, зашитые любым материалом, крепятся к стойкам с помощью навесов, удерживаются на них и проворачиваются. В месте соединения двух половинок устанавливаются ограничители движения, фиксаторы,, удерживающие створки закрытыми.
Фото демонстрирует недостаток распашных систем – необходимость иметь свободное пространство для движения створок. Их невозможно открыть, если автомобиль остановится близко к линии въезда.
, встроенной в одну из половинок, делают в случаях ограниченного по ширине пространства для въезда во двор. Калитка своими рамами утяжеляет конструкцию, увеличивая нагрузку на навесы.
Откатные
Удобна компактная конструкция, когда полотно может откатываться вдоль забора. Она занимает минимум пространства и чаще других оснащается двигателями для автоматического открывания дистанционно.с калиткой своими руками сможет любой желающий, умеющий работать болгаркой, сваривать прокат.
На фото изображена изгородь на даче.
Откатной вариант с калиткой
Особенности конструкции:
- створка делается одна;
- движение осуществляется параллельно;
- на ограду ставятся направляющие движения – консоли;
- в качестве опоры устанавливаются ролики;
- вдоль забора должно быть достаточно свободного пространства для движения полотна и обслуживания механизма.
Калитка в откатных системах обычно делается распашной и обшивается таким же материалом. Она мало выделяется на фоне полотна, обшитого так же (это демонстрирует фото). Наиболее часто самостоятельно делают металлические откатные кованые ворота.
Монтаж каркаса из металлической профильной трубы
По размещению направляющих и роликов выделяют конструкции:
- консольные;
- подвесные;
- с опорными роликами.
Подвесные ролики движутся по консоли, закрепленной на заборе по центру или в верхней части полотна. Для прочности внизу может устанавливаться дополнительный опорный ролик.
Подвесные системы устанавливаются в гаражах или арочных въездах. Направляющая ставится сверху, в нее заводятся ролики, полотно находится в подвешенном состоянии.
Самостоятельно проще всего сварить ворота откатные с опорными роликами, скользящими по земле, точнее, по специальному профилю, уложенному на грунт. Направляющая удерживает конструкцию от опрокидывания. Вся тяжесть системы давит на опорные ролики.
Ролики
В сравнении с распашными изготовить откатные ворота своими руками проще. Стоимость изготовления выше из-за необходимости монтажа дорогой фурнитуры: направляющих, опорных роликов, упоров и других узлов.
Схема для установки ворот
Сдвижные
Сдвижные модели часто называют откатными, поскольку у них один принцип открывания – откатывание вдоль забора. Эта конструкция простая, при наличии фурнитуры сложности в изготовлении своими руками не представляет.
Опорные ролики устанавливаются на выступающий нижний профиль рамы. Для вертикальной фиксации от опрокидывания на стойке монтируется направляющее устройство.
Сдвижные системы могут быть двухстворчатыми, когда половинки открываются синхронно или независимо друг от друга. Калитка – распашная. Она вставляется в полотно на навесах и крепится к собственной раме, встроенной в конструкцию основного каркаса.
Если отсутствует свободный проход сбоку и нет пространства перед въездом, то устанавливаются сдвижные многосекционные ворота. Они представляют собой симбиоз откатных и распашных систем. При открывании край створки скользит по линии забора.
