В калитку, как и во входную дверь, должен помещаться крупногабаритный груз: например, холодильник, диван и другая мебель и бытовая техника, без которой сегодня многим владельцам не обойтись. Если нет веских причин открывать ворота, то калитка должна соответствовать критериям повседневной жизнедеятельности, не являясь помехой ни владельцу частного дома, ни членам его семьи, ни гостям.

• Ширина калитки должна быть с запасом. Стандартный размер проёма находится в пределах метра. В открытом состоянии (без учёта петель и другой фурнитуры) полезное расстояние должно быть именно таким.
• Высота ворот и калитки должна быть не менее 2 м. Поскольку профнастил представляет собой глухое перекрытие, через которое исключена какая-либо видимость снаружи, длина (высота) профлиста, поставленного вертикально, занимает эти два метра. С учётом вырубки внизу высота ворот может достигать 220 см.

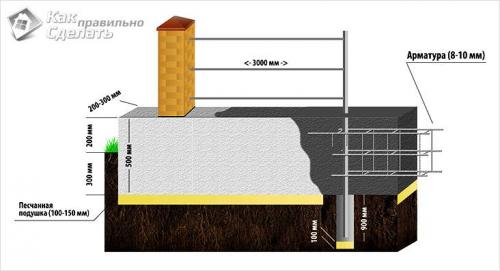

• Несущие опоры калитки заглубляются в бетон на глубину не менее 1,5 м. Эта глубина подходит для всех типов и разновидностей грунта, учитывая его пучение в период длительных заморозков. С учётом действующей высоты ворот, калитки и забора могут понадобиться отрезки профтрубы с сечением 5х5 см. Толщина их стенок достигает 3 мм и более. Общая длина столбов под ворота составит 3,7 м. Каркас ворот и калитки сваривается из профтрубы сечением 2х4 см.
• По углам конструкции располагаются усиливающие распорки (диагонали), их длина – до 30 см . Они запиливаются и размещаются под углом в 45 градусов.
• Посередине (на расстоянии 1 м от верхней и нижней перекладины) устанавливается горизонтальная распорка . Её также можно усилить проставками, образующими вместе с основными перекладинами треугольник. В итоге несущую конструкцию, оснащённую полным комплектом диагональных проставок, сможет помять лишь спецтехника вроде бульдозера.

Как сделать красивые ворота из профнастила. Особенности

Распашные ворота просты в изготовлении и легки в обслуживании, даже из профилированного настила их может сделать и неопытный сварщик, поскольку в сооружении присутствует лишь небольшое количество простых швов. Это позволяет снизить риск поломки и увеличить время службы ворот.

Для этого изделиям надо оставить много пространства для открытия и учесть возможную нагрузку от ветра. Потребуется зимой убирать большую площадь от снега (если конечно в вашей климатической зоне его выпадает много). Необычным моделям ворот присуще разнообразие стиля и декора, но проще установить автоматику, которую можно приобрести по низкой цене .

Откатные (консольные) ворота экономят место для открытия , удобны для плотной застройки. Они имеют сложную структуру, но нет необходимости расчищать место под их открытие. Требуется противовес и место вдоль забора для установки рельс. Изготовление подобных конструкций и уход за ними довольно сложен, необходимы дополнительные материалы, увеличивающие общую стоимость.

Раздвижные ворота схожи с откатными, разница лишь в количестве дверей. У раздвижных есть две доски, следовательно, место для установки должно быть с обеих сторон от них . Поэтому увеличивается количество материала, но у забора с одной из сторон становится меньше места.

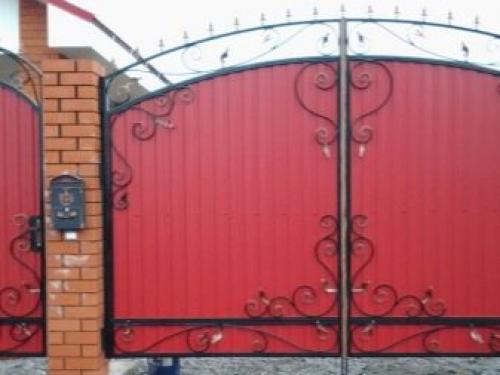

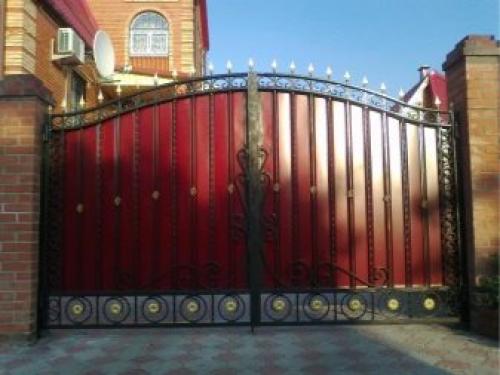

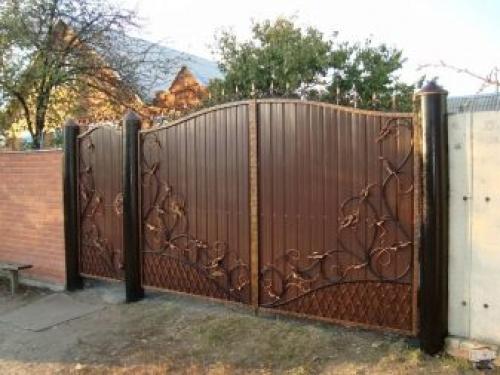

Кованые ворота , несомненно, прочнее, имеют красивый облик и придают роскоши и индивидуальности жилью. Но цена на такие изделия менее демократична. Можно купить и собрать готовые детали, сварив их самостоятельно, но нужно хорошо владеть сварочным аппаратом: знать, как подготовить металл и уметь зачищать швы.

Если вы не хотите, чтобы просматривалась придомовая территория, то можно заполнить пустоты профилированным настилом или досками (не забудьте их обработать).

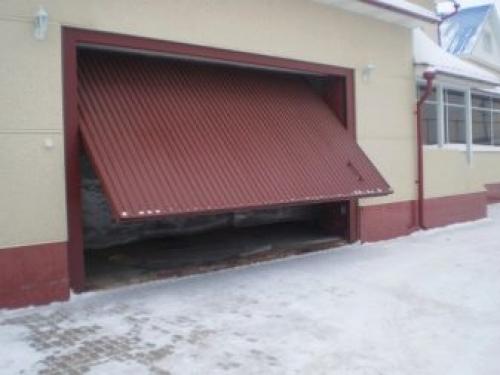

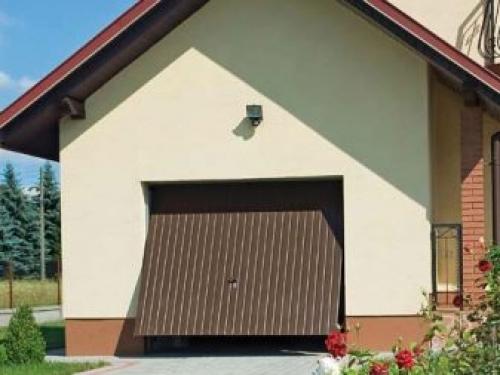

Подъемные ворота , которые используются при въезде в гараж, дороже и сложнее в изготовлении. Но как приятно в плохую погоду открыть ворота, не выходя из машины.

Арочные ворота можно изготовить из материалов, перечисленных ранее (дерево, металл, ковка, кирпич, камень, профилированный настил), и их сочетаний. Также они бывают различными по конфигурации и способу открытия, за исключением подъемных.

Ворота с калиткой своими руками. Ворота с красивой калиткой своими руками

Передняя ограда делается недоступной, своеобразной, представляющей собой фасад участка. Ворота с калиткой своими руками, сделанные по оригинальному эскизу, украсят забор, подчеркнут хороший вкус хозяина и его умение создавать красивые практичные вещи. Назначение ворот – не только открываться, пропускать машины и людей. Они вместе с калиткой являются архитектурным элементом двора и одновременно прочной преградой.

Особенности конструкций

Калитка бывает отдельно стоящей и встроенной. Выбор делается исходя из наличия свободного пространства сбоку, а также типа запорной системы. В зависимости от способа открывания – перемещения створок – различают конструкции:

• классические распашные;
• откатные;
• сдвижные;
• гаражные.

Каждый тип имеет свои особенности, положительные качества, требует наличия места, горизонтальных и вертикальных опор для крепления.

Массивная конструкция

Начиная строительство, выбирается наиболее удобный для эксплуатации вариант, занимающий минимум пространства и более просто изготавливающийся своими руками. Однако не во все конструкции можно встроить калитку.

Различные типы створок отличаются схемой крепления и траекторией движения. Чертежи рамы модели с калиткой или без нее совпадают.

На фото изображена конструкция из профлиста.

Из профлиста

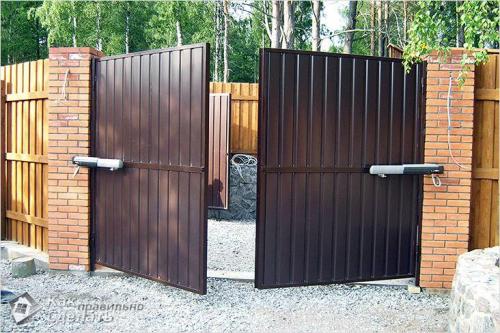

Распашные

Распашные системы получили свое название за способ открывания – распахивание. Сторонами рам, которые соединяются при закрытии, они прочерчивают дуги, поворачиваясь на 90 градусов, открывая проезд. Это классическая конструкция, самая простая в самостоятельном изготовлении. Отлично смотрится фото, демонстрирующее украшения ограды, особенно декоративные кованые ворота.

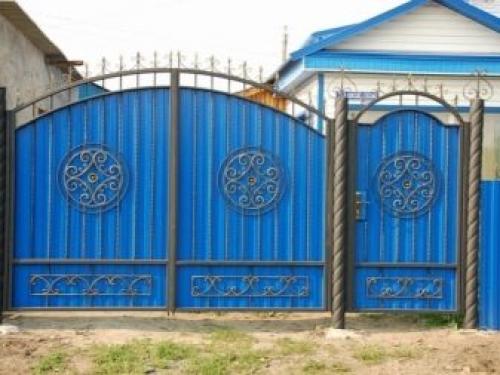

Кованые створки

Две одинаковые рамы, зашитые любым материалом, крепятся к стойкам с помощью навесов, удерживаются на них и проворачиваются. В месте соединения двух половинок устанавливаются ограничители движения, фиксаторы,, удерживающие створки закрытыми.

Фото демонстрирует недостаток распашных систем – необходимость иметь свободное пространство для движения створок. Их невозможно открыть, если автомобиль остановится близко к линии въезда.

, встроенной в одну из половинок, делают в случаях ограниченного по ширине пространства для въезда во двор. Калитка своими рамами утяжеляет конструкцию, увеличивая нагрузку на навесы.

Откатные

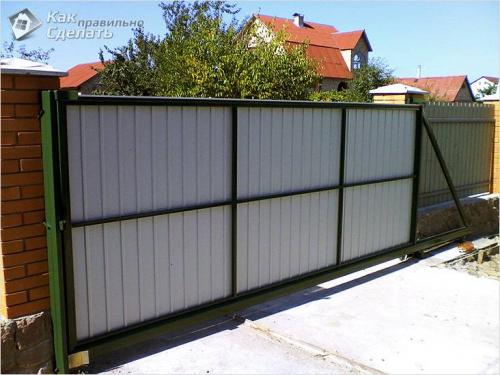

Удобна компактная конструкция, когда полотно может откатываться вдоль забора. Она занимает минимум пространства и чаще других оснащается двигателями для автоматического открывания дистанционно.с калиткой своими руками сможет любой желающий, умеющий работать болгаркой, сваривать прокат.

На фото изображена изгородь на даче.

Откатной вариант с калиткой

Особенности конструкции:

• створка делается одна;
• движение осуществляется параллельно;
• на ограду ставятся направляющие движения – консоли;
• в качестве опоры устанавливаются ролики;
• вдоль забора должно быть достаточно свободного пространства для движения полотна и обслуживания механизма.

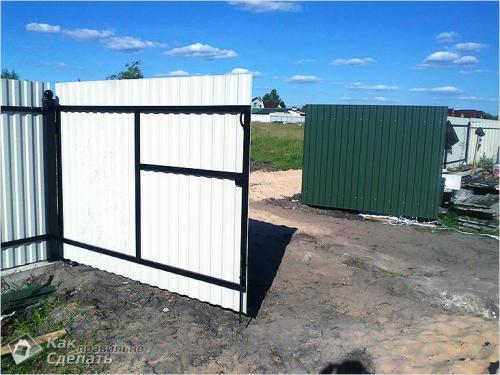

Калитка в откатных системах обычно делается распашной и обшивается таким же материалом. Она мало выделяется на фоне полотна, обшитого так же (это демонстрирует фото). Наиболее часто самостоятельно делают металлические откатные кованые ворота.

Монтаж каркаса из металлической профильной трубы

По размещению направляющих и роликов выделяют конструкции:

• консольные;
• подвесные;
• с опорными роликами.

Подвесные ролики движутся по консоли, закрепленной на заборе по центру или в верхней части полотна. Для прочности внизу может устанавливаться дополнительный опорный ролик.

Подвесные системы устанавливаются в гаражах или арочных въездах. Направляющая ставится сверху, в нее заводятся ролики, полотно находится в подвешенном состоянии.

Самостоятельно проще всего сварить ворота откатные с опорными роликами, скользящими по земле, точнее, по специальному профилю, уложенному на грунт. Направляющая удерживает конструкцию от опрокидывания. Вся тяжесть системы давит на опорные ролики.

В сравнении с распашными изготовить откатные ворота своими руками проще. Стоимость изготовления выше из-за необходимости монтажа дорогой фурнитуры: направляющих, опорных роликов, упоров и других узлов.

Сдвижные модели часто называют откатными, поскольку у них один принцип открывания – откатывание вдоль забора. Эта конструкция простая, при наличии фурнитуры сложности в изготовлении своими руками не представляет.

Опорные ролики устанавливаются на выступающий нижний профиль рамы. Для вертикальной фиксации от опрокидывания на стойке монтируется направляющее устройство.

Сдвижные системы могут быть двухстворчатыми, когда половинки открываются синхронно или независимо друг от друга. Калитка – распашная. Она вставляется в полотно на навесах и крепится к собственной раме, встроенной в конструкцию основного каркаса.

Если отсутствует свободный проход сбоку и нет пространства перед въездом, то устанавливаются сдвижные многосекционные ворота. Они представляют собой симбиоз откатных и распашных систем. При открывании край створки скользит по линии забора.

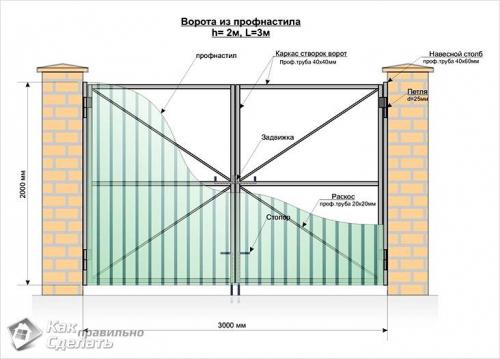

Чертеж ворот распашных. Изготовление ворот распашных металлических своими руками

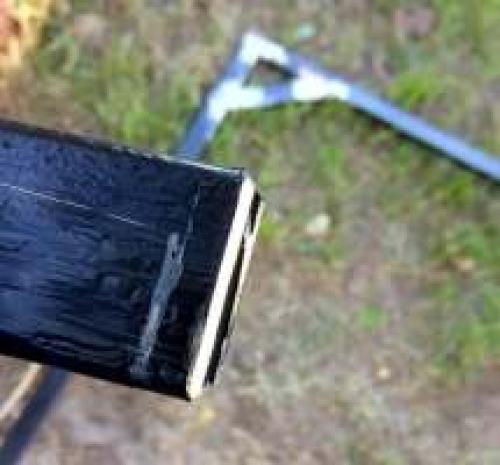

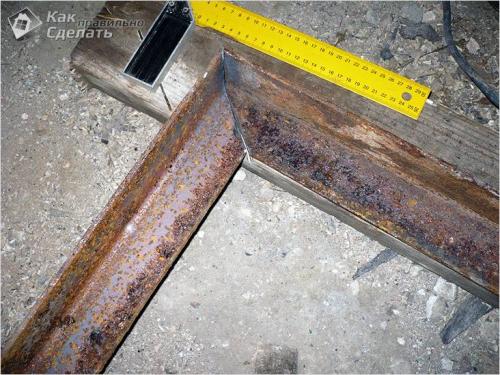

Перед сборкой ворот я нарезал по размеру заготовки из профтрубы. Соединения в углах каркаса я делал встык под прямым углом – никаких угловых под 45 ° . Во-первых, это значительно усложнило бы работу, во-вторых, в замкнутом пространстве все равно образовывалась бы влага, которая при отсутствии проветривания неизбежно разрушила бы ворота изнутри.

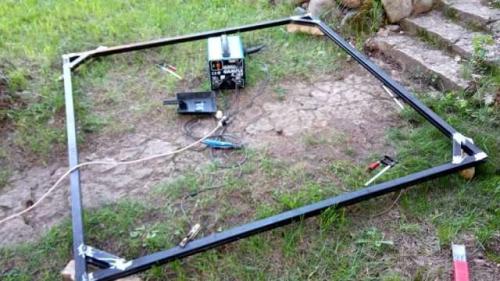

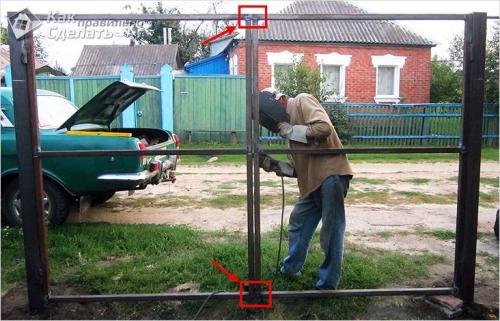

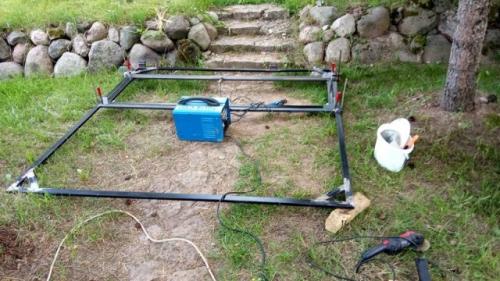

Сваривать распашные ворота из профильной трубы нужно, зафиксировав надежно положение всех элементов. Желательно выложить все на ровном участке или подложить под углы деревнные бруски. Все элементы должны располагаться в одной плоскости.

Сначала нужно «прихватить» сваркой все углы, а после того как сварные швы остынут, обварить их. Если каждый угол сваривать самостоятельно, отдельно от остальных, полотно «поведет» и оно получится как бы скрученным, не плоским.

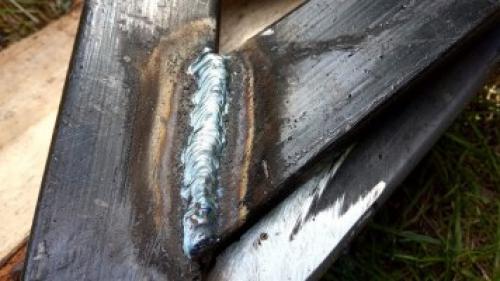

Если сварные швы получаются аккуратными, их можно не шлифовать, но я все-таки выровнял стыки болгаркой.

Чтобы сварные швы были прочными и красивыми, необходимо подготовить их к монтажу. Для этого нужно снять фаски с кромок. Тогда металл электрода будет равномерно заполнять «сварочную ванну» обеспечивая надежность соединения.





Калитку проще вставлять в уже готовую сваренную створку. Если соединять все детали сразу, трудно будет уследить за тем, чтобы углы оставались прямыми.

Листы профнастила нужно монтировать на каркас уже после того, как последний установлен окончательно. Если собрать створки целиком, а потом устанавливать, то они будут намного тяжелее, да и ветер, даже небольшой, будет мешать работе – парусность очень велика.

Ворота из профнастила в рамке своими руками. Как сделать ворота из профнастила

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил , поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

• продолжительный период эксплуатации;
• небольшой удельный вес конструкции;
• огромный выбор цветовой гаммы и текстуры;
• отсутствует необходимость проведения периодического ремонта;
• ценовая доступность;
• легкость монтажа.

Типы конструкций

Виды конструкций

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

1. Распашные – две створки, которые расходятся в противоположные друг от друга стороны.
2. Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Требуемые инструменты и приспособления

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

• строительный уровень и рулетка;
• аппарат для сварки;
• болгарка или специальная ножовка;
• дрель с перфоратором и набором бит;
• угловая шлифмашина;
• резиновая киянка;
• клепальник;
• набор гаечных ключей;
• штыковая лопата;
• резервуар для приготовления бетонной или цементной смеси.

Структурные элементы конструкции

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

• верхний страховочный ролик;
• нижние ролики;
• концевой ролик и заглушка балки;
• пара улавливателей;
• направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод , дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Технология сборки

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Обустройство фундамента

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Ворота из профлиста чертеж. Чертеж откатных ворот из профнастила

Стандартные консольные откатные ворота из металлопрофиля состоят из створки, которая закрывает проезд, и противовеса. Ширина створки равна ширине проезда, измеренной по внутренней части и увеличенной на 200 мм — по 100 мм с обеих сторон отводится на перекрытие опоры. Ширина противовеса должна быть не меньше половины проезда. Это очень важно, поскольку на противовес приходится вся нагрузка во время открытия и закрытия ворот. Если его сделать короче, то ворота будут клинить, направляющая подвергнется деформации, а роликовые каретки быстро износятся. Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант.

У откатных ворот есть два каркаса: несущий и вспомогательный.

На несущий каркас, как видно из названия, приходится основная нагрузка. Это все стороны противовеса, а также внешние стороны створки. Несущую раму делают из трубы 60×30 мм .

Вспомогательный каркас — это ребра жесткости для конструкции, а также трубы для крепления профнастила. Этот каркас состоит из внутреннего прямоугольника в створке, горизонтальных и вертикальных ребер жесткости, расположенных примерно через каждый метр. Его делают из профиля 40×20 мм .

Последнее, что нужно знать для создания чертежа откатных ворот из профлиста — форму противовеса. Она может быть треугольной и прямоугольной и зависит это от ширины проема и общего веса ворот.

Треугольный противовес делают при проеме шириной до 6 метров и при весе до 400 кг . Профлист — очень легкий материал, поэтому обычно требование по весу опускают, ориентируясь только на ширину проезда. Даже если речь идет о высоких воротах, например, закрывающих въезд на склад или в цех. Хотя для уверенности вы можете посчитать вес.

Для этого нужно сначала рассчитать вес рамы при учете, что стальная профильная труба 60×30 мм со стенкой 2 мм весит 2,7 кг на погонный метр, а профиль 40×20 со стенкой 2 мм — 1,81 кг на погонный метр. Затем к нему нужно прибавить вес профнастила — 4,5 кг на 1 м² при толщине 0,45 мм .

Пример

Посчитаем, сколько весят откатные ворота 4 метра из профнастила стандартной высоты в 2 метра . Для них нужны:

• 17,22 м труб 60×30 мм (длина нижнего профиля — 6,2 м , верхнего — 4,2 м , боковых — 2 м , гипотенузы в противовесе — );
• 22 м труб 40×20 мм (длина нижнего, верхнего и центрального профиля — 4 м , двух боковых и трех ребер жесткости — 2 м );
• 16 м² профлиста для зашивки створки с обеих сторон.

Следовательно, вес откатных ворот 4 метра из профнастила будет равен:

где х — нужный промежуток между планками. Получим, что шаг должен быть равен примерно 67,3 мм.

Обратите внимание: в расчетах не учитывается масса направляющей, поскольку она, как и ролики, подбирается исходя из веса каркаса.

По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу.

Как видно из таблицы, вес откатных ворот 5 метров из профнастила, как и створки, шириной 6 метров , далек от 400 кг даже при высоте 3 метра . Поэтому смело делайте треугольный противовес для любых ворот, в том числе и высоких.

Теперь, когда все детали будущего чертежа известны, начертите его или нанесите свои размеры на образец ниже. Размеры наносите с учетом сечения профильных труб.

На нашем примере чертежа раздвижных ворот из профлиста нет столбов — это исключительно схема самих ворот. Если хотите получить чертеж всей входной группы, учитывайте, что фундамент под противовесом всегда выводится в ноль. Поэтому вы должны знать уровень чистового покрытия перед тем, как делать такой чертеж. А если нужны откатные ворота из профнастила с калиткой, то ее лучше расположить сбоку со стороны противовеса, чтобы не слишком нагружать роликовые каретки.
