Как сделать ворота из профнастила с калиткой своими руками. Размеры

26.01.2023 в 07:04
Содержание
  1. Как сделать ворота из профнастила с калиткой своими руками. Размеры
  2. Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот
  3. Ворота из профлиста чертеж. Установка ворот из профнастила своими руками
  4. Ворота из профнастила в рамке своими руками. Как сделать ворота из профнастила
  5. Чертеж ворот с калиткой из профнастила. Установка опорных столбов

Как сделать ворота из профнастила с калиткой своими руками. Размеры

Ширину въездной зоны определяют габаритами машины с учетом выступающих зеркал. Дополнительно рекомендуется брать запас в 100 см для маневров или проезда более крупной техники. Как правило, в итоге получается 3-5 м. Для калитки оставляют 0,9-1,2 м для свободного прохода двух людей среднего телосложения.

Ворота с калиткой, расположенной рядом Источник landshaftdizajn.ru

Высота, как правило, аналогична длине профлиста. Так, если полотно имеет размер 2 м, то ворота из профнастила с калиткой приподнимают на 20-50 см над землей для защиты кромки листа от осадков и растительности. На заказ некоторые изготовители предлагают разные варианты с шагом 0,5 м.

Столбы

Материалом для опорных элементов может служить металлический профиль квадратного или круглого сечения, деревянный массив. Первый вариант считается более надежным и долговечным решением. Как правило, это труба со стенками 3мм, поперечным сечением около 80 мм. Заготовки предварительно обрабатывают антикоррозионным составом длительного действия, который защищает металл при прямом контакте с грунтом.

Установка проводится на глубину не менее ⅓ от общей длины столба, но ниже уровня промерзания почвы. Заготовки должны иметь строго вертикальное положение. Для надежности дно лунки (ширина равна трем диаметрам столба) укрепляют утрамбованной насыпью из щебня с песком слоем 15-30 см. Остальное пространство заполняют цементным раствором (то же делают с полостью в профиле, если отсутствует верхняя герметичная заглушка). Стенки ямы рекомендуется укрыть рубероидом для защиты бетона.

Схема устройства опорной конструкции Источник kuprnn.ru


Забор из профнастила: выбор подходящего материала, и основные этапы монтажа

Дополнительно опорные элементы можно задекорировать. Это может быть кирпичная кладка или обшивка с имитацией природных материалов. В таком случае будет заужен въездной пролет, поэтому в проекте нужно учитывать размеры готовых столбов заранее.

Каркас

Для каркаса ворот из профлиста применяется металлический профиль квадратного или прямоугольного сечения. Это могут быть заготовки размером 40*20 или 60*40 мм, – какую использовать, зависит от расчётов ветровой нагрузки. Для перемычек можно использовать трубы 20*20 мм. Толщина может составлять 2-3 мм.

Торцевой разрез проводится под прямым углом или в 45 градусов. Второй вариант увеличивает площадь сварного шва, что положительно сказывается на прочности соединения. Электроды, как правило, берут диаметром в 3 мм.

Усиление створок осуществляется посредством перемычек. Их приваривают горизонтально, по диагонали либо перекрестно. Дополнительно по периметру можно закрепить уголки из листового железа.

На готовой конструкции сварные швы зачищают и шлифуют. Всю конструкцию обезжиривают и покрывают грунтовочным составом. В завершение каркас окрашивают ЛКМ с антикоррозионными добавками.

Готовый каркас к обшиванию Источник abgate.ru


Профнастил для забора: виды, характеристики, особенности выбора

Последовательность действий

Установка столбов проводится с применением бетонного раствора, на высыхание которого уходит не менее 28 дней. В результате проведение работ по монтажу ворот возможно не ранее, чем через 14 суток, чтобы набор прочности составлял минимум 50%.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/stati/kak-sdelat-vorota-iz-profnastila-s-kalitkoy-svoimi-rukami-chertezhi-i-raschyot-razmera-vorot

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

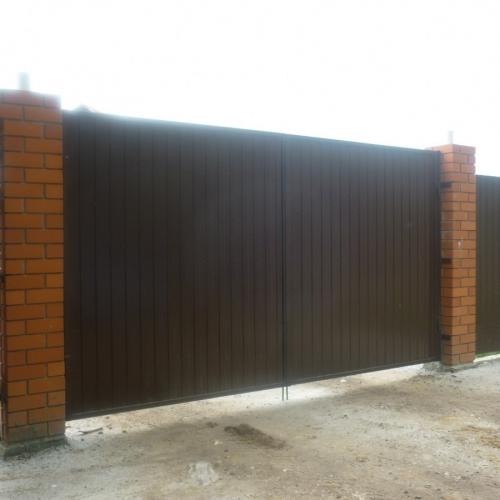

Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

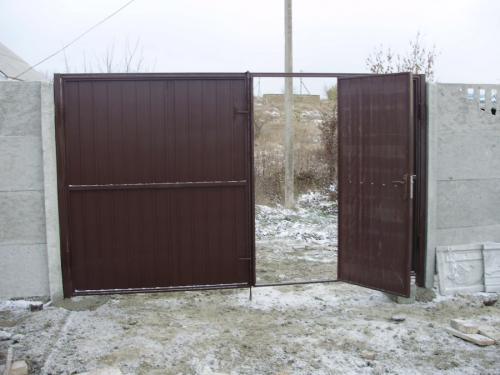

Конструкция ворот

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

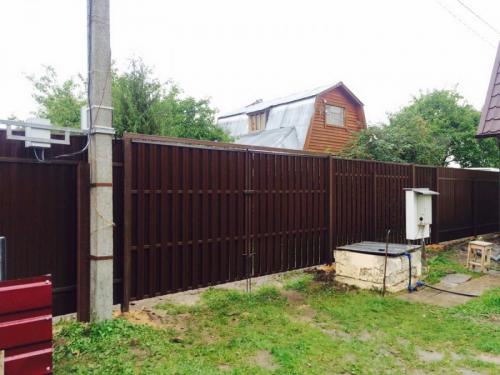

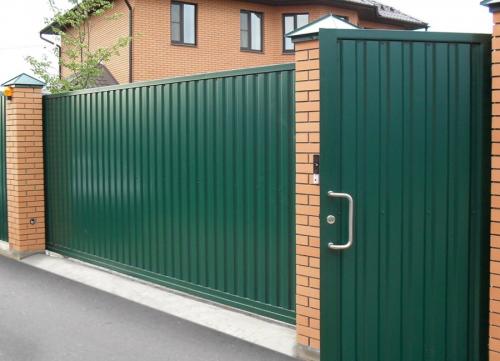

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Итак, ворота – это:

  • две створки;
  • две трубы для крепления створок;
  • перекладина (в некоторых конструкциях);
  • калитка (если есть);
  • фиксаторы створок;
  • поворотные петли;
  • проушины под замок.

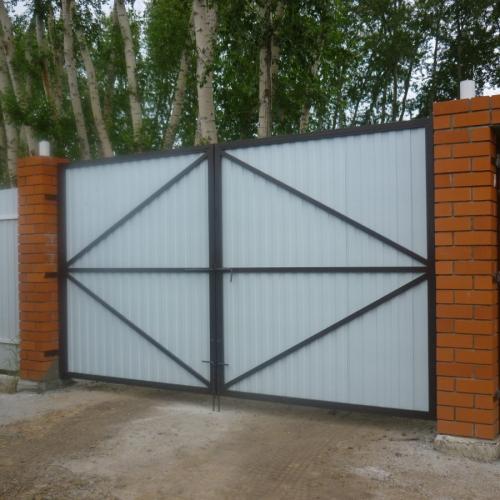

Створки

Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

  • крестообразными;
  • горизонтальными;
  • закрепленными наискосок.

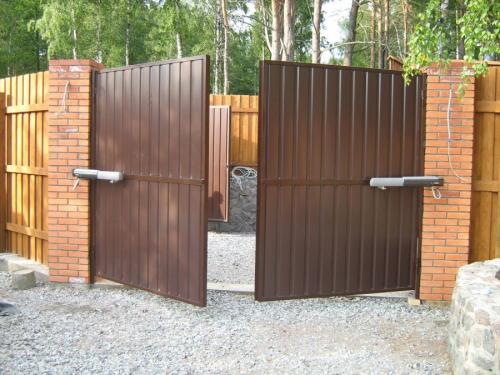

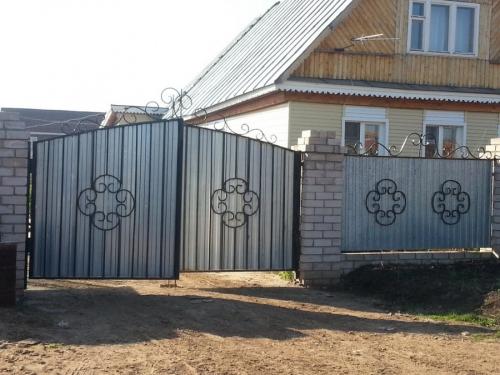

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

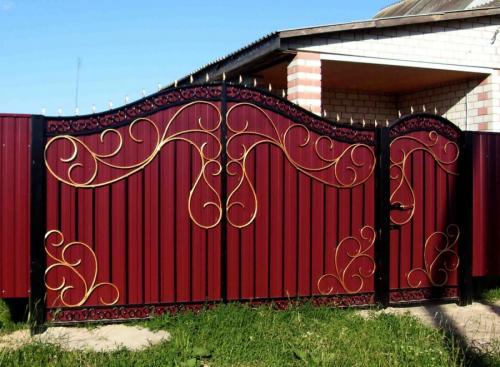

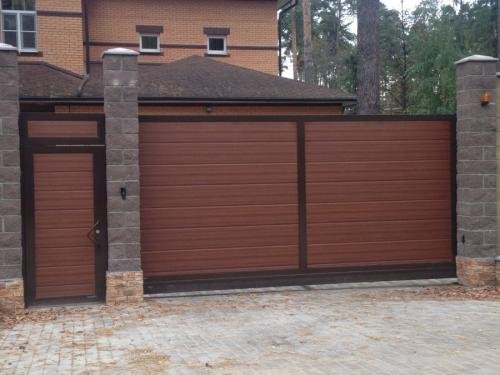

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление. В противном случае створки будет невозможно ровно установить в воротах.

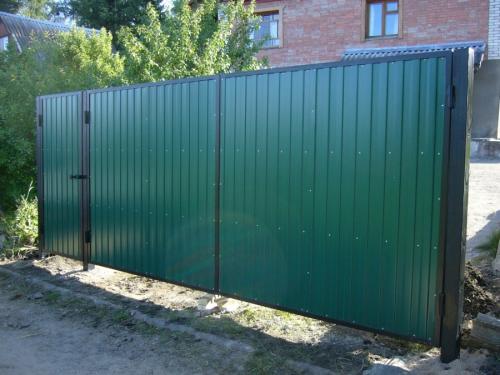

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Перекладина

Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

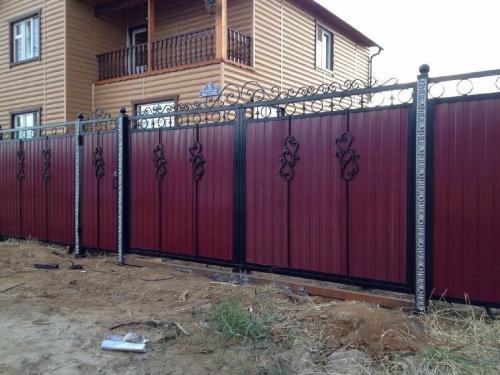

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

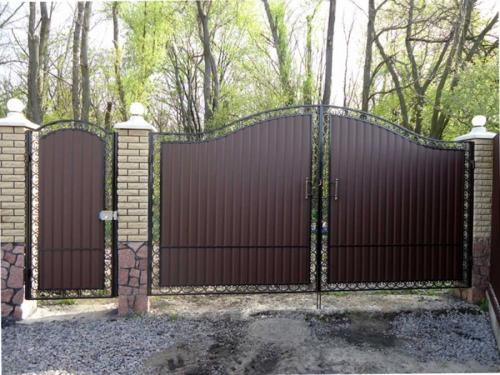

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Подготовка составных частей ворот

Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

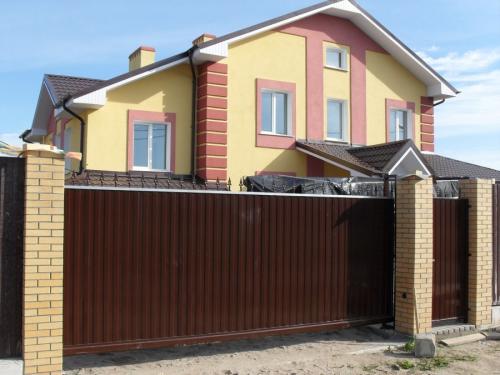

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

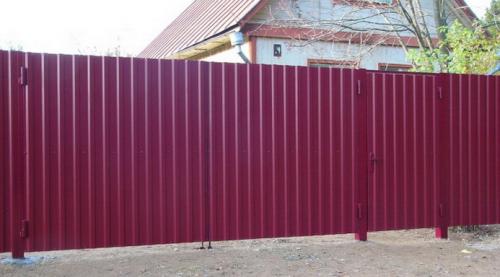

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

ворота из профнастила. Чертежи

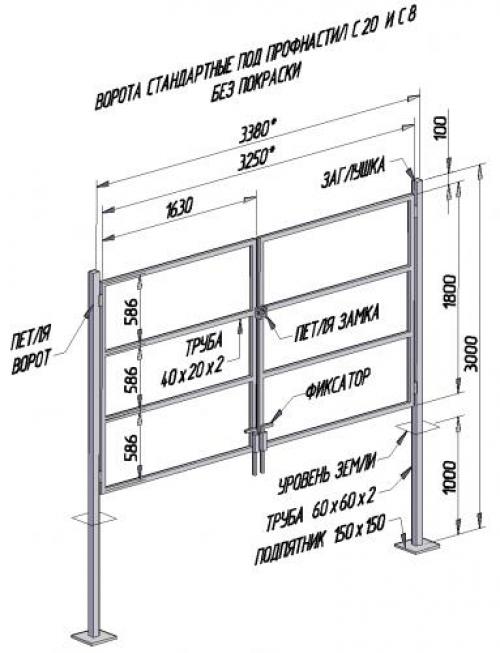

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

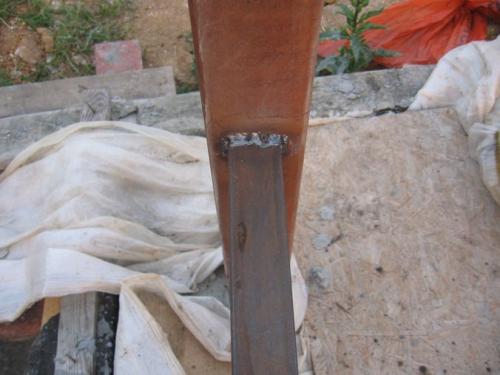

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

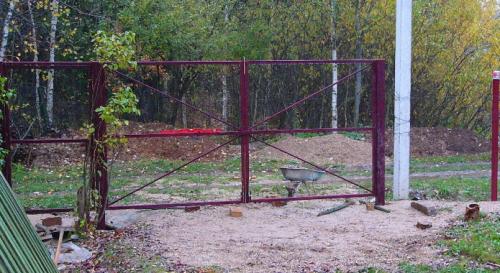

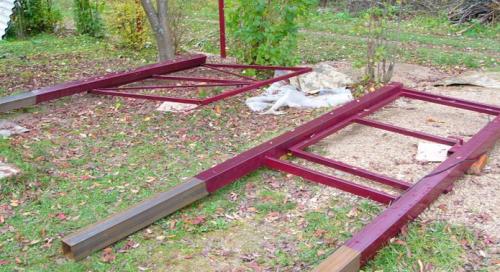

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

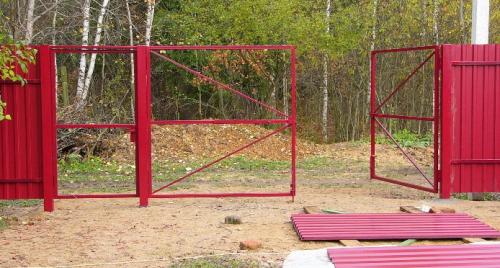

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

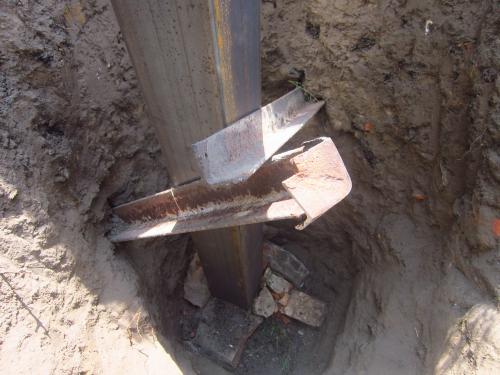

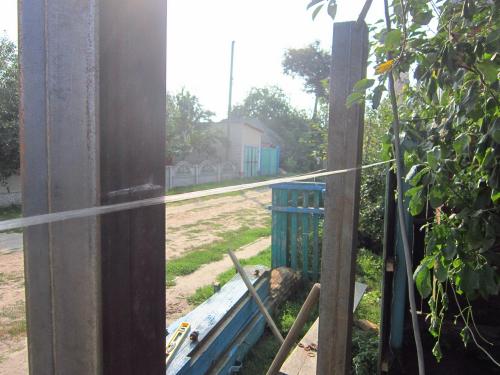

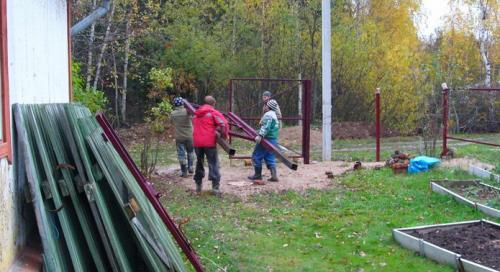

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

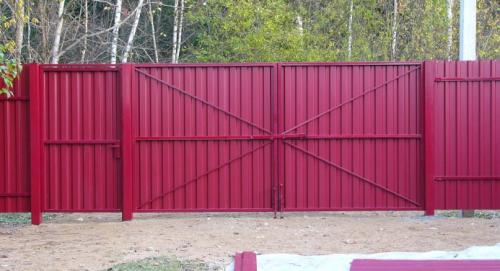

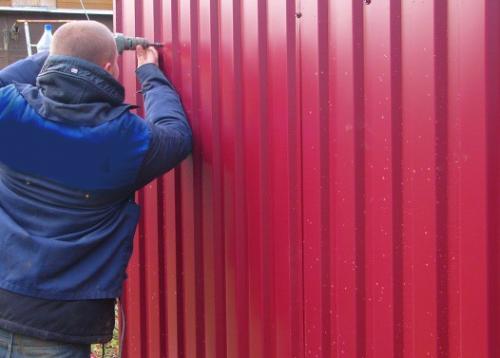

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

ворота из профнастила своими руками.

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

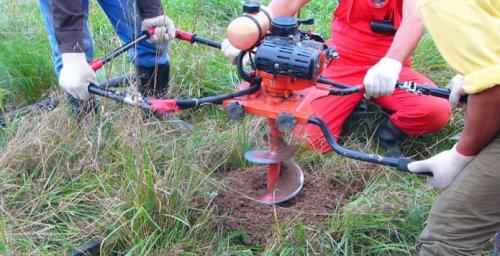

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

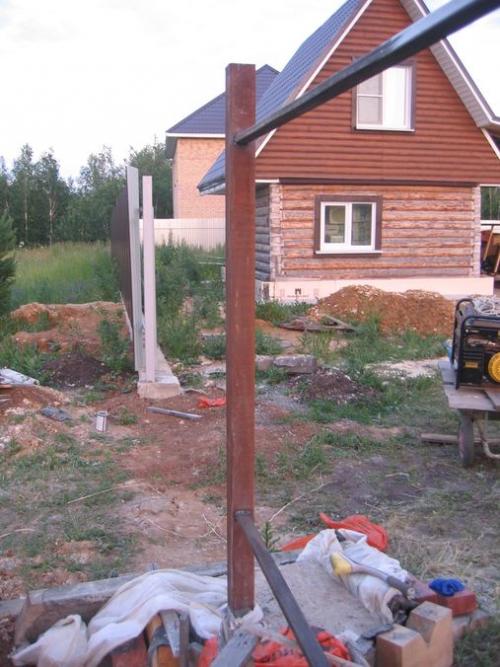

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

Ворота из профлиста чертеж. Установка ворот из профнастила своими руками

Ворота из профнастила в рамке своими руками. Как сделать ворота из профнастила

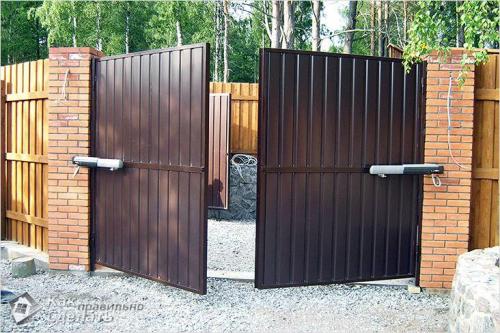

Как сделать ворота из профнастила с калиткой своими руками. Размеры 28

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил , поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

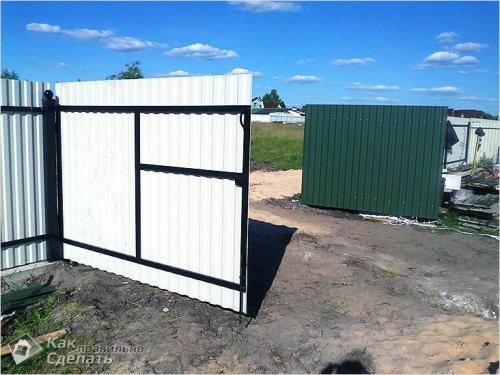

Как сделать ворота из профнастила с калиткой своими руками. Размеры 29

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

  • продолжительный период эксплуатации;
  • небольшой удельный вес конструкции;
  • огромный выбор цветовой гаммы и текстуры;
  • отсутствует необходимость проведения периодического ремонта;
  • ценовая доступность;
  • легкость монтажа.

Типы конструкций

Как сделать ворота из профнастила с калиткой своими руками. Размеры 30 Виды конструкций

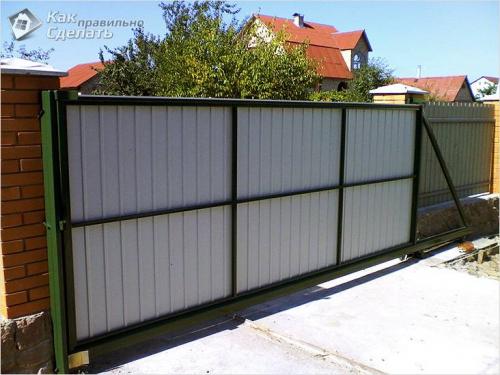

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

  1. Распашные – две створки, которые расходятся в противоположные друг от друга стороны.
  2. Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Требуемые инструменты и приспособления

Как сделать ворота из профнастила с калиткой своими руками. Размеры 31

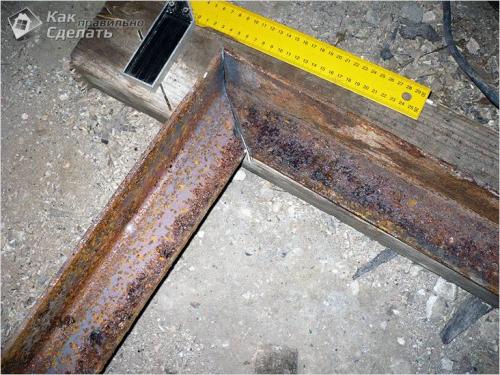

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

  • строительный уровень и рулетка;
  • аппарат для сварки;
  • болгарка или специальная ножовка;
  • дрель с перфоратором и набором бит;
  • угловая шлифмашина;
  • резиновая киянка;
  • клепальник;
  • набор гаечных ключей;
  • штыковая лопата;
  • резервуар для приготовления бетонной или цементной смеси.

Структурные элементы конструкции

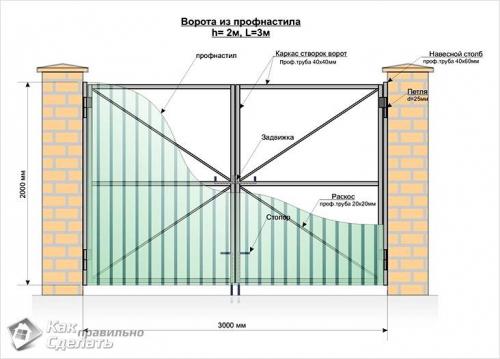

Как сделать ворота из профнастила с калиткой своими руками. Размеры 32

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

  • верхний страховочный ролик;
  • нижние ролики;
  • концевой ролик и заглушка балки;
  • пара улавливателей;
  • направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод , дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Технология сборки

Как сделать ворота из профнастила с калиткой своими руками. Размеры 33

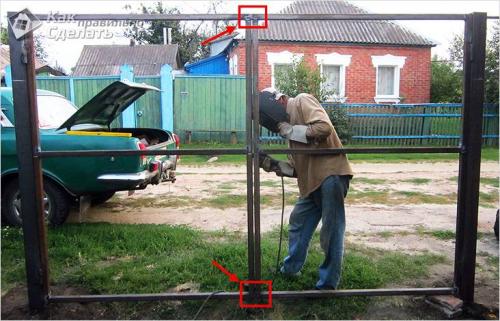

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Обустройство фундамента

Как сделать ворота из профнастила с калиткой своими руками. Размеры 34

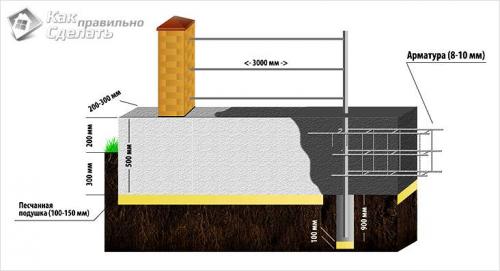

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Чертеж ворот с калиткой из профнастила. Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм . Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.
