Ворота из профлиста своими руками. Основные достоинства

25.01.2023 в 19:14

Ворота из профлиста своими руками. Основные достоинства

Профлист – это один из самых прочных стройматериалов, пользующийся огромной популярностью. За счет надежного покрытия материал устойчив к разным негативным погодным явлениям. Огромный ассортимент разных видов металлопрофиля позволяет хозяевам дач и частных домов возводить различные самоделки на свое усмотрение. Во время выбора профиля немаловажное значение имеет вес.

Так, ворота из профнастила получаются довольно легкими, а также удобными в эксплуатации.

На даче

Достоинства материала:

  1. Стойкость к коррозийным процессам. Это достигается благодаря применению новых современных защитных покрытий. Время эксплуатации ограждения из профильного листа может составлять больше 50 лет.
  2. Повышенная прочность листового металла. За счет этого въездные ворота могут выдержать высокие механические нагрузки, сильные порывы ветра.
  3. При наличии требуемых материалов изготовление конструкции ворот из профлиста занимает 2–3 дня.
  4. Небольшая толщина профнастила делает этот материал довольно легким, поэтому можно произвести самостоятельную установку.
  5. Простота ухода. За профлистом не требуется специальный уход.
  6. Доступная цена материала для изготовления воротных систем. Изготовленные калитка и ворота из профнастила своими руками обойдутся значительно дешевле, чем изделия из ковки.
  7. Экономия на отделке. Профлист не подвергается воздействию ультрафиолета, потому не теряет со временем цвет.
  8. Возможно строительство ограждения любой высоты, поскольку максимальный размер профильного листа может составлять до 12 м.
  9. Можно выбрать любую фактуру, рисунок, цветовую гамму с учетом разработанного проекта.

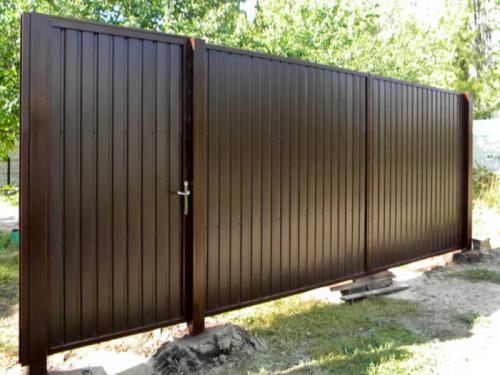

Чертеж ворот с калиткой из профнастила. Ворота с калиткой своими руками — чертежи конструкции из профнастила, дерева и камня в частном доме + фото идеи

Ворота своими руками – дело не простое, но это экономит бюджет. Кроме того, благодаря тому, что делаться они будут самостоятельно, больше уверенности, что готовое изделие будет качественным и надежно прослужит долгие годы.

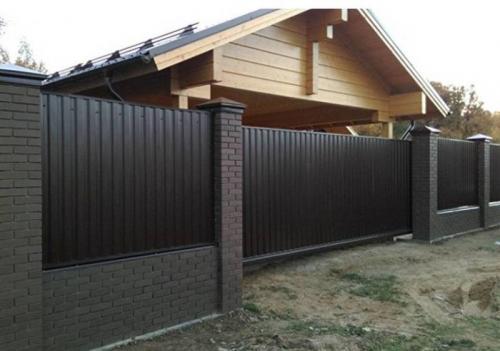

Чертеж ворот с калиткой из профнастила. Ворота с калиткой своими руками — чертежи конструкции из профнастила, дерева и камня в частном доме + фото идеи

Но не только самостоятельная сборка ворот дает уверенность в их прочности. Для этого важно соблюдать четкие правила, придерживаться проекта и правильно выбрать материал.

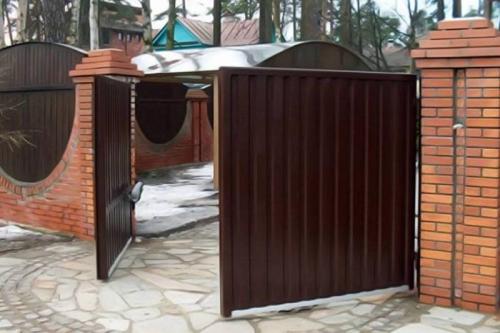

Чертеж ворот с калиткой из профнастила. Ворота с калиткой своими руками — чертежи конструкции из профнастила, дерева и камня в частном доме + фото идеи

Изготовление распашных ворот

Конструкция распашных ворот с калиткой считается наиболее простой. Изготовление изделия происходит по следующим этапам:

  1. Определить особенность крепления калитки. Она может быть встроена в полотно ворот или располагаться отдельно. В зависимости от этого в землю вкапываются 2 или 3 опорных столба, которые для надежности потребуется залить цементом.

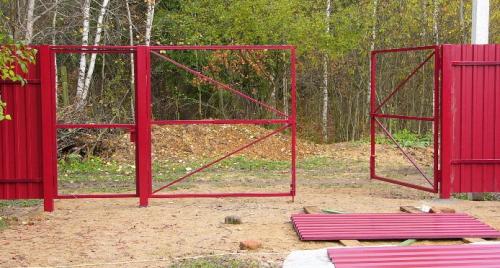

  2. Приварить петли и навесить на них каркас будущих воротных полотен и калитки. Каркас собирается из профильного уголка или трубы.
  3. Сверху на металлический каркас посредством саморезов крепится плоское полотно ворот. Оно может быть из металлопрофиля, досок или листового железа.
  4. Полотно калитки делается в том же стиле, что и ворот, врезается замок при необходимости, напротив него в опорном столбе делается отверстие для личинки. Необходимо продумать, в какую сторону будут открываться ворота и калитка и какой способ закрывания ворот будет выбран.

Чертеж ворот с калиткой из профнастила. Ворота с калиткой своими руками — чертежи конструкции из профнастила, дерева и камня в частном доме + фото идеи

Раньше каркас ворот и калитки так же, как и основное полотно было из древесины. Для того, чтобы сделать такой вариант достаточно использовать вместо металлического профилированного уголка брус.

Каркас распашной конструкции

Перед сборкой конструкции распашных ворот, потребуется сделать заготовки – каркас. Для этого нужно определиться с размерами и используемым материалом.

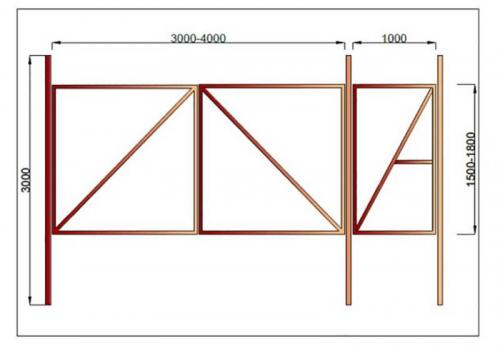

Чертеж ворот с калиткой из профнастила. Ворота с калиткой своими руками — чертежи конструкции из профнастила, дерева и камня в частном доме + фото идеи

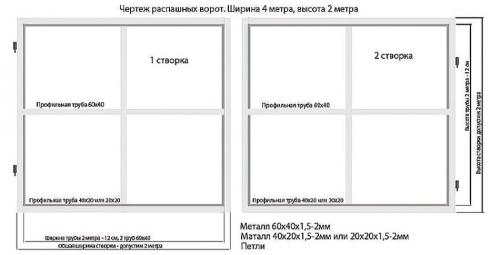

Чаще всего воротный пролет делается 3-4 м. Это достаточное значение для хороших распашных ворот. Что касается высоты, достаточно 2 м:

  • Таким образом, каркас будет иметь 2 створки по 1,5-2 метра с зазором в пару сантиметров для петель.
  • В качестве материала потребуется профильная труба с сечением 60*30 мм и 30*20 мм. Первая будет выполнять роль оснований, вторая потребуется для раскосов.
  • Остается только отрезать необходимые детали из труб. Потребуется 4 детали по 2 м – боковые, и 4 по 1,5-2 м – верх и низ. В работе потребуется сварочный аппарат и навыки в работе с ним.

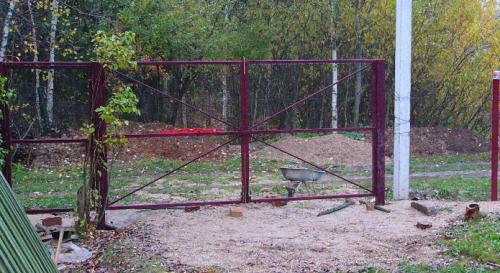

  • Варить основу лучше всего на ровной поверхности, чтобы не было скосов и кривых линий. Если на участке негде найти ровную поверхность, ее создают при помощи кирпича или бетонных блоков.
  • После того, как сварена основная рама, требуется сделать промежуточные балки.
  • Промежуточные балки могут располагаться только по центру полотна или по диагоналям. В любом случае конструкция таким образом будет лучше закреплена, чем на обычной раме.

Чертеж ворот с калиткой из профнастила. Ворота с калиткой своими руками — чертежи конструкции из профнастила, дерева и камня в частном доме + фото идеи

Монтаж опорных столбов

Необходимо выбрать материал под опорные столбы. Чаще всего это труба диаметром 10 см или профильный материал с квадратным сечением так же в 10 см.

Чертеж ворот с калиткой из профнастила. Ворота с калиткой своими руками — чертежи конструкции из профнастила, дерева и камня в частном доме + фото идеи

Если калитка входит в полотно ворот, то таких труб потребуется две. Если же она планируется, как отдельностоящая, то следует взять 3 трубы:

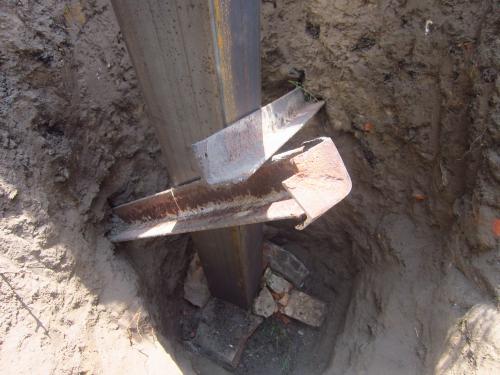

  • Для начала в земле выкапываются ямы под опорные столбы на глубину около 1 метра. Окружность ямы должна быть не менее полуметра.
  • На дно необходимо уложить прочный твердый материал, который будет препятствовать проваливанию ворот. Это может быть бетонный раствор, которому дают хорошенько просохнуть.
  • Столбы поочередно погружаются в ямы и на этом этапе необходимо выставить их максимально ровно по отношению друг к другу.
  • После погружения обоих столбов, сверху кладут балку и выравнивают столбы при помощи строительного уровня. В вертикальной плоскости так же нужно проверить ровное положение, чтобы не было наклонов.
  • Как только стойки выровнены, можно приварить временным швом верхнюю балку, чтобы они не смещались в процессе работы. С этой же целью добавляют несколько раскосов.

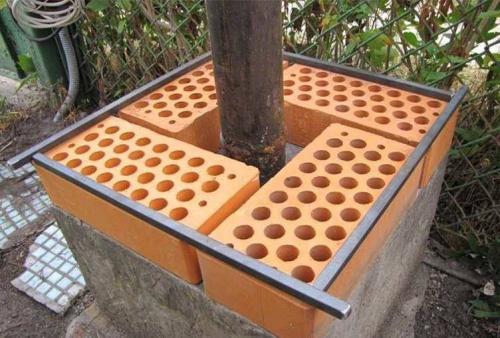

  • После этого следует приступать к заливке основания бетоном. Если планируется облицовка опор при помощи декоративного кирпича или других материалов, нужно предусмотреть заранее металлические выступы, чтобы на них можно было навешивать петли.

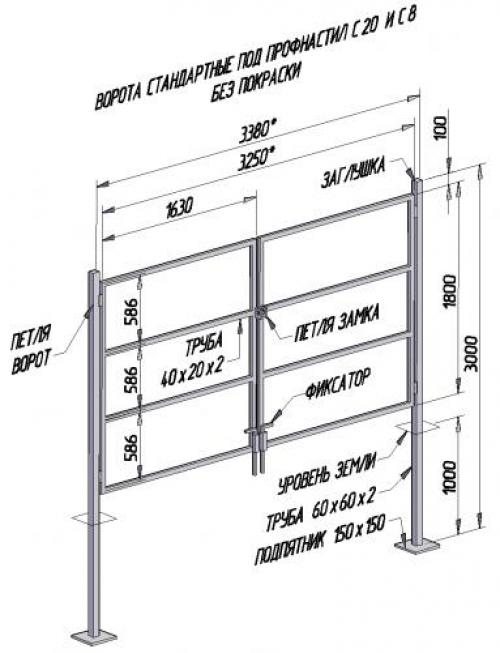

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

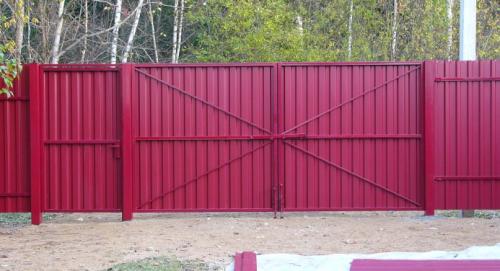

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

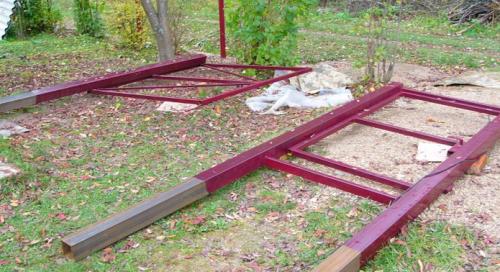

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

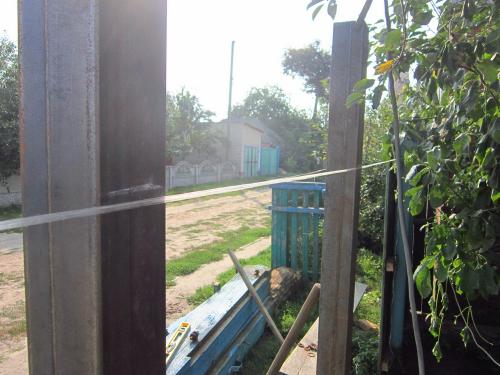

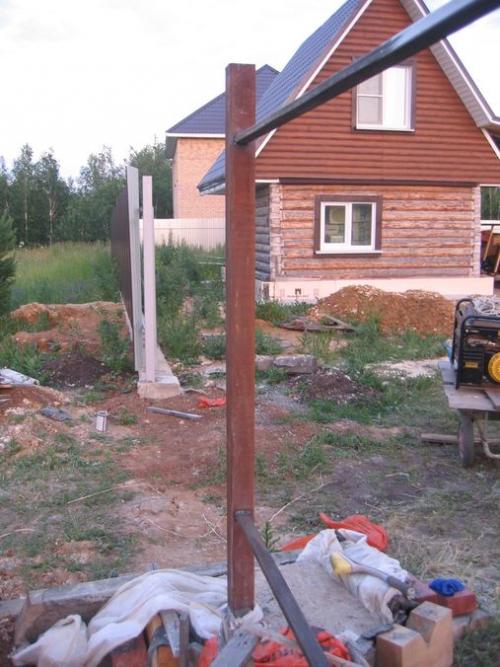

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

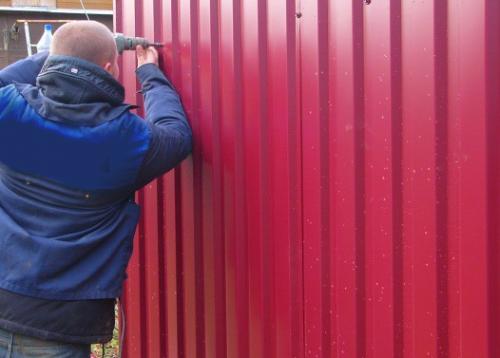

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

ворота из профнастила своими руками.

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

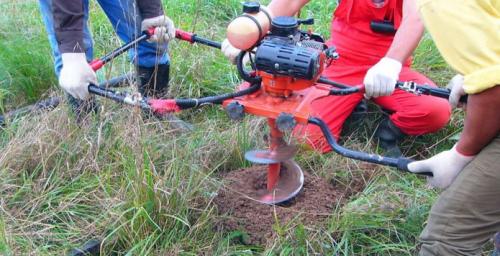

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

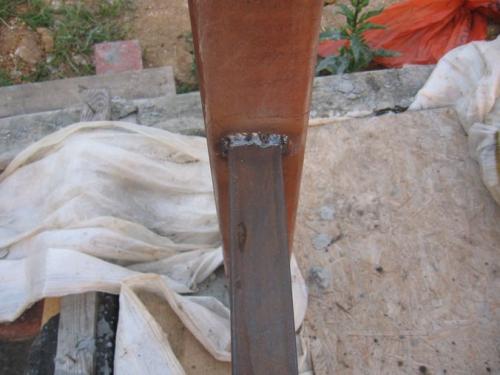

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

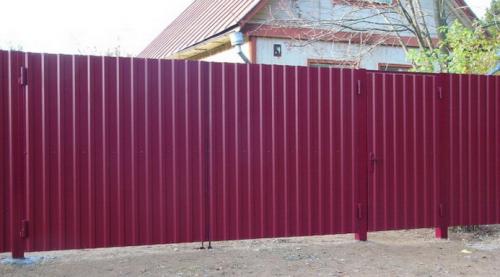

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

Ворота из профнастила своими руками чертеж. Установка ворот из профнастила своими руками

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kak-sdelat-vorota-dlya-chastnogo-doma-i-dachi-svoimi-rukami-kak-vybrat-material-dlya-vorot

Распашные ворота из профнастила. Содержание:

Глухой забор нужен чтобы оградить и защитить частную территорию земельного или дачного участка. Естественно, ограждение должно иметь вход. Сначала достаточно было калитки, потом потребовались ворота для экипажа, а в последствие для машины. Металлические ворота и калитка обеспечат вход/въезд во двор и гарантируют безопасность для жителей дома. Раньше железные ворота обшивали листовым металлом 3-5 мм, в современных условиях популярен профнастил.

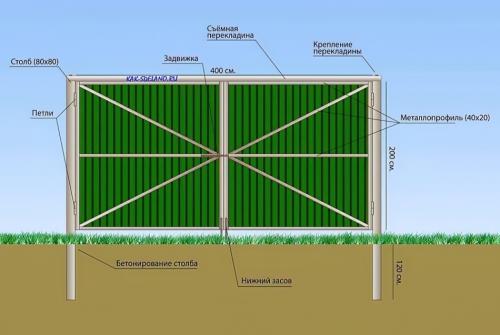

Ворота из профлиста своими руками. Основные достоинства 19

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

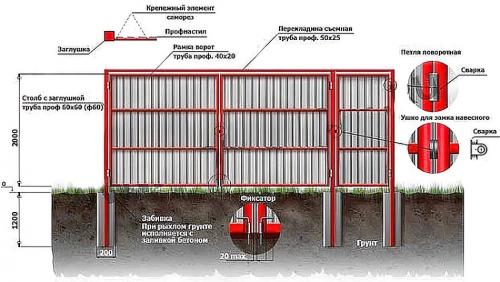

Ворота из профлиста своими руками. Основные достоинства 20

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Ворота из профлиста своими руками. Основные достоинства 21

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Ворота из профлиста своими руками. Основные достоинства 22

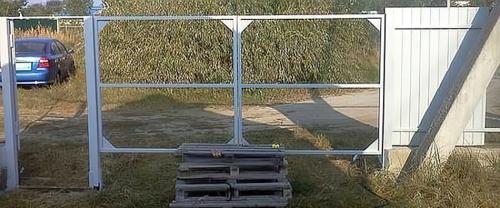

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

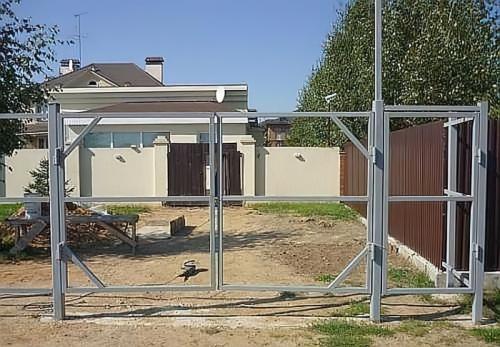

Ворота из профлиста своими руками. Основные достоинства 23

Второй способ усиления створок ворот

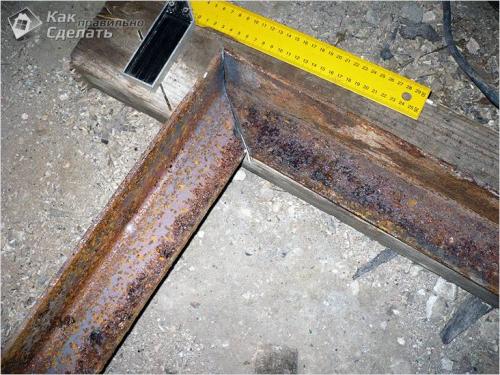

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

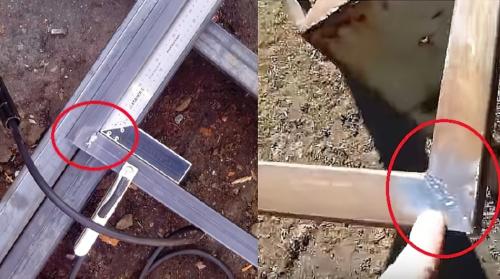

Ворота из профлиста своими руками. Основные достоинства 24

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают. На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20 °C, на это понадобится 5-6 дней, если холоднее — до двух недель. Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм. Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Ворота из профлиста своими руками. Основные достоинства 25

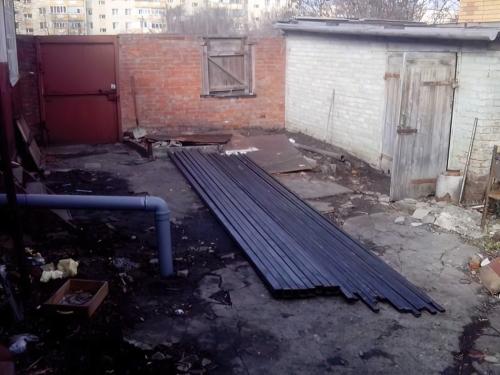

Подготовленный металл

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Ворота из профнастила в рамке своими руками. Как сделать ворота из профнастила

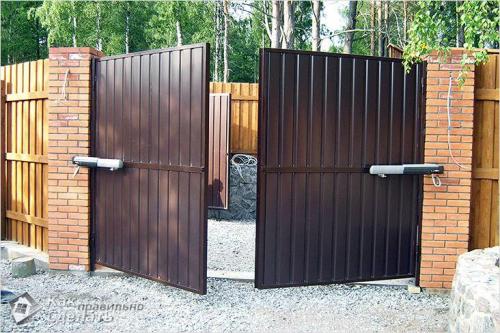

Ворота из профлиста своими руками. Основные достоинства 26

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил , поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

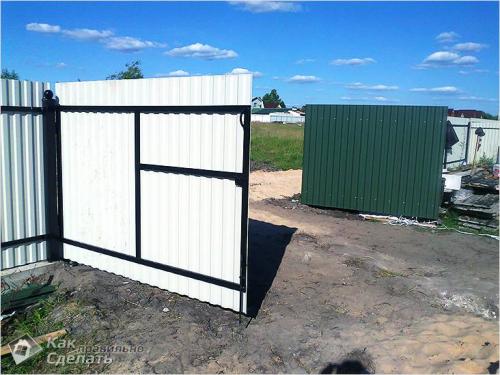

Ворота из профлиста своими руками. Основные достоинства 27

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

  • продолжительный период эксплуатации;
  • небольшой удельный вес конструкции;
  • огромный выбор цветовой гаммы и текстуры;
  • отсутствует необходимость проведения периодического ремонта;
  • ценовая доступность;
  • легкость монтажа.

Типы конструкций

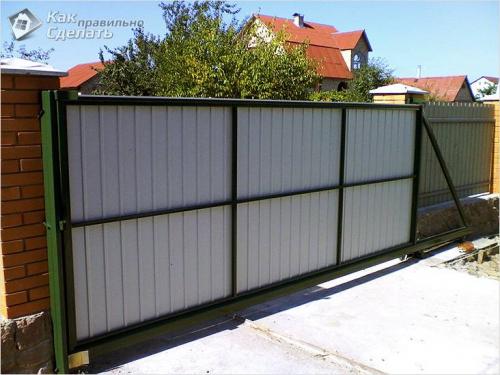

Ворота из профлиста своими руками. Основные достоинства 28 Виды конструкций

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

  1. Распашные – две створки, которые расходятся в противоположные друг от друга стороны.
  2. Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Требуемые инструменты и приспособления

Ворота из профлиста своими руками. Основные достоинства 29

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

  • строительный уровень и рулетка;
  • аппарат для сварки;
  • болгарка или специальная ножовка;
  • дрель с перфоратором и набором бит;
  • угловая шлифмашина;
  • резиновая киянка;
  • клепальник;
  • набор гаечных ключей;
  • штыковая лопата;
  • резервуар для приготовления бетонной или цементной смеси.

Структурные элементы конструкции

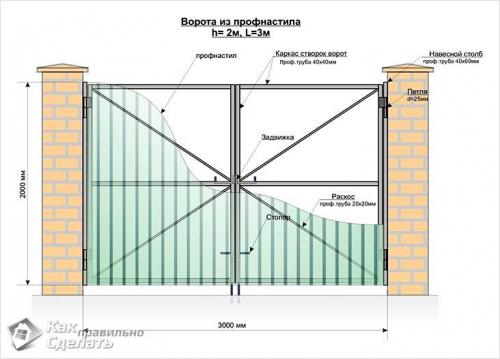

Ворота из профлиста своими руками. Основные достоинства 30

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

  • верхний страховочный ролик;
  • нижние ролики;
  • концевой ролик и заглушка балки;
  • пара улавливателей;
  • направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод , дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Технология сборки

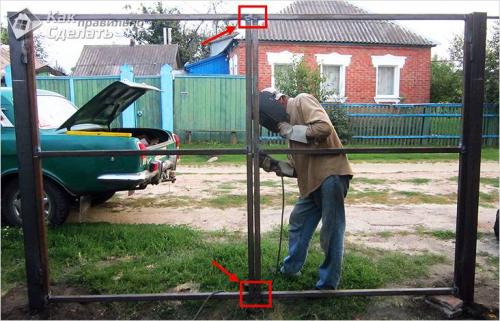

Ворота из профлиста своими руками. Основные достоинства 31

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Обустройство фундамента

Ворота из профлиста своими руками. Основные достоинства 32

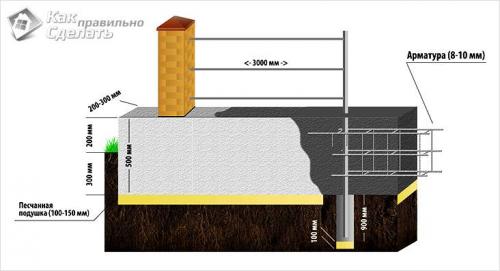

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/legkie-vorota-iz-profnastila-dlya-dachi-opredelenie-razmerov-i-konstrukcii-vorot

Распашные ворота с калиткой своими руками. Этапы производства работ

Вне зависимости от типа конструкции, все действия по их изготовлению разбиваются на несколько этапов.

  1. Выбор проекта. Имеются в виду не только конструктивные особенности, но и габаритные размеры. Одновременно следует точно определиться с местом расположения – ворота должны иметь свободное пространство для открывания/закрывания. Различные типы ворот имеют свои отличия, одним для функционирования необходимо много свободного пространства, другие таких проблем не имеют. Ширина проезда должна выбираться с учетом типа и размеров автомобильного транспорта.

    По замерам проема составляется подробный чертеж ворот

  2. Покупка материалов изготовления, фурнитуры и элементов декора. Если ворота имеют сложную конструкцию, то требуется покупать электрическое оборудование, системы управления и обеспечения безопасности. Отдельно решается вопрос с источниками электроснабжения. Материалы рекомендуется покупать с небольшим запасом, так как уже во время изготовления могут возникать потребности в небольших корректировках конструкции.

    Фурнитура для раздвижных ворот

  3. Изготовление элементов ворот. Согласно выбранному типу, надо подготовить все элементы конструкции, проверить их соответствие запланированным размерам. На заключительном этапе поверхности окрашиваются устойчивыми красками для наружных работ.

    Створка, сваренная из уголков

  4. Монтаж на месте. В зависимости от вида ворот, монтажные мероприятия могут состоять из нескольких этапов. Первый ­­– земляные и строительные работы. Имеется в виду сооружение кирпичных столбиков или заливка бетонных фундаментов под металлические вертикальные стойки. Дополнительно могут бетонироваться специальные элементы. Второй – монтажные работы. Отдельные элементы собираются в единую конструкцию, проверяется функциональность каждого из них. При необходимости делается подгонка, исправляются обнаруженные проблемы.
