Ворота из профилированного листа. Характеристики профнастила — достоинства и недостатки

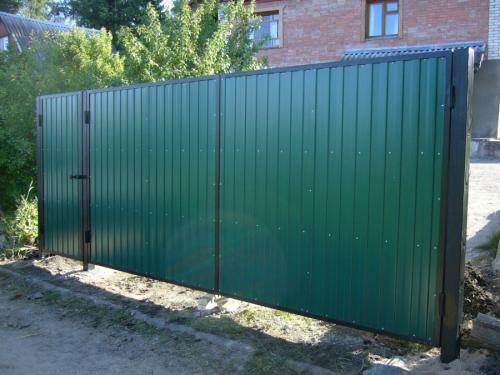

Ворота из профилированного листа. Характеристики профнастила — достоинства и недостатки

Профилированные листы производят в заводских условиях по технологии холодного ката из стального листа. Лист оцинковывается с двух сторон, и это защищает его от воздействия внешних факторов и коррозии. В целях декоративности и дополнительной защиты профнастил также покрывают тонким слоем полимера самых разных расцветок.

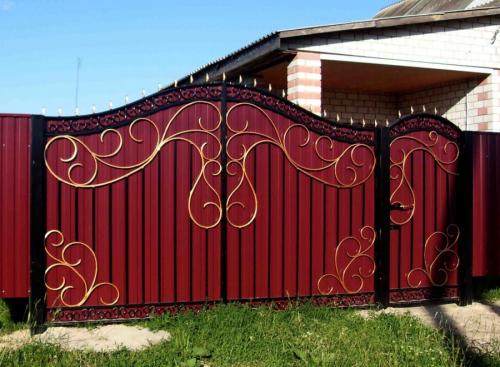

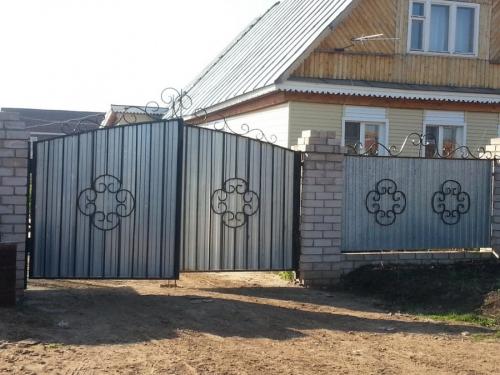

Ворота из профнастила можно украсить коваными элементами

Профлист обладает разнообразными преимуществами:

• долговечность. Качество материала обеспечивает срок службы до 50 лет;
• внешний вид. Изделия из профнастила смотрятся основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкой гамме текстур и расцветок можно экспериментировать с дизайном изделия;
• небольшой вес и, соответственно, малая нагрузка на опоры. Эта особенность облегчает доставку и монтаж материала. Более того, для лёгкой обшивки не требуются массивные опорные столбы, что сокращает затраты;
• простота в уходе и эксплуатации. Ворота из профилированного листа не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
• доступная цена. С учётом вышеперечисленных характеристик стоимость материала в сравнении с другими подкупает.

Недостатками можно считать:

• необходимость свободного места для открывания;
• вероятность стукнуть створкой автомобиль;
• повышенную ветровую нагрузку в регионах со сложными метеоусловиями.

Помимо профлиста, для создания ворот понадобится профилированная труба прямоугольного сечения. Конструкция представляет собой прямоугольную раму из профиля, к которой крепятся створки из профлиста. Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковая машина, то достаточно общей ширины 3–4 м. Для грузового автомобиля воротный проём должен быть не меньше 5 м.

Ворота из профнастила в рамке своими руками. Как сделать ворота из профнастила

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил , поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

• продолжительный период эксплуатации;
• небольшой удельный вес конструкции;
• огромный выбор цветовой гаммы и текстуры;
• отсутствует необходимость проведения периодического ремонта;
• ценовая доступность;
• легкость монтажа.

Типы конструкций

Виды конструкций

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

1. Распашные – две створки, которые расходятся в противоположные друг от друга стороны.

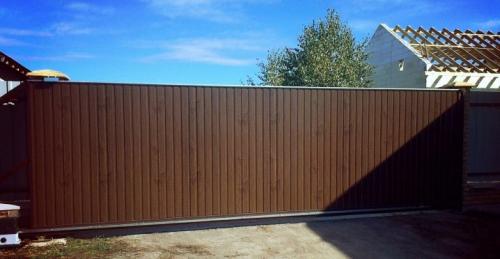

2. Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Требуемые инструменты и приспособления

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

• строительный уровень и рулетка;
• аппарат для сварки;
• болгарка или специальная ножовка;
• дрель с перфоратором и набором бит;
• угловая шлифмашина;
• резиновая киянка;
• клепальник;
• набор гаечных ключей;
• штыковая лопата;
• резервуар для приготовления бетонной или цементной смеси.

Структурные элементы конструкции

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

• верхний страховочный ролик;
• нижние ролики;
• концевой ролик и заглушка балки;
• пара улавливателей;
• направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

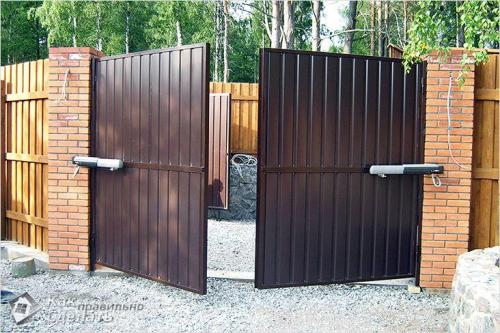

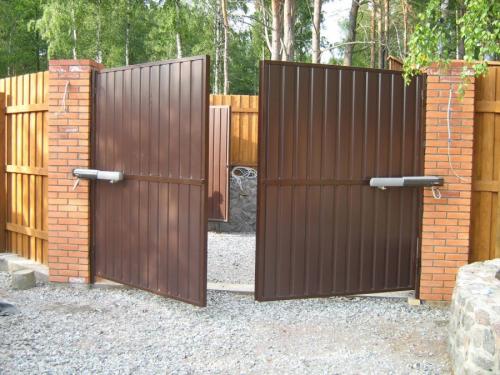

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод , дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Технология сборки

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Обустройство фундамента

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Источник: https://domastroevo.ru/stati/luchshie-chertezhi-vorot-i-kalitok-iz-profnastila-sozdayom-chertyozh

Ворота из металлопрофиля. Материалы для изготовления

Изготовить ворота можно из профилированного настила, (металлического профиля), профильной трубы, металла, дерева.

Чтобы выбрать материал надо сравнить его недостатки и достоинства. Ранее подобные сооружения изготавливали из металлического листа, но он тяжелый, его надо красить и нанимать профессиональных сварщиков для установки. Это увеличивает стоимость такого изделия.

Изготовить конструкцию из профильной трубы под силу тоже лишь профессиональному сварщику, и если вы захотите скрыть двор от посторонних глаз, придется чем-то закрывать щели, между трубами, используя доски или другие компоненты.

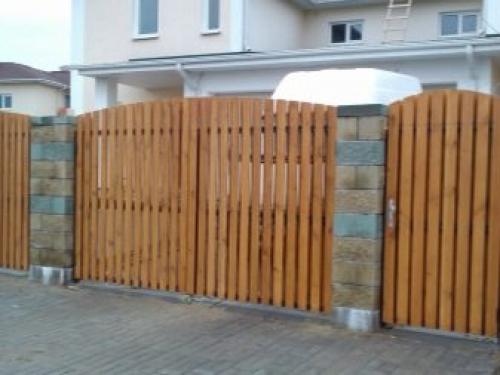

Деревянные ворота красивы, но менее прочны и сложны в уходе. Для того чтобы они были прочнее, надо выбирать хотя бы дубовые доски, а это недешево. Можно конечно сделать их из рейки, бруска, штакетника, поскольку это достаточно дешевый материал. В любом случае деревянные детали надо обработать от древесных паразитов, плесени и огня с помощью антисептика, грунтовки и влагозащитных средств. Затем следует их покрасить или покрыть лаком в два слоя.

Хорошо смотрятся комбинированные ворота из металла и дерева или из древесного полимерного композита, еще красивее выглядят сооружения с коваными вставками, но стоимость их увеличивается.

Сейчас существуют современные материалы: профилированный настил (металлопрофиль) и профлист, который является легким, относительно недорогим, простым в работе и долговечным (производитель дает гарантию 20 лет) . Он имеет разнообразие оттенков. Настил отличается от листа тем, что он более защищен от коррозии, сильнее уменьшает шум и обладает большей надежностью.

При работе с настилом или листом вам не потребуется покупать дополнительных инструментов и приспособлений. Изготовить ворота самостоятельно из профилированного настила не составит большого труда, такие ворота также можно украсить различным декором. Выбрав материал, надо решить какой дизайн будет у ваших будущих ворот.

Как сделать красивые ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

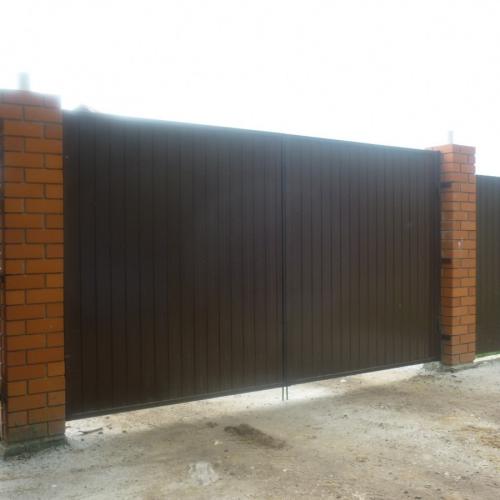

Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

Конструкция ворот

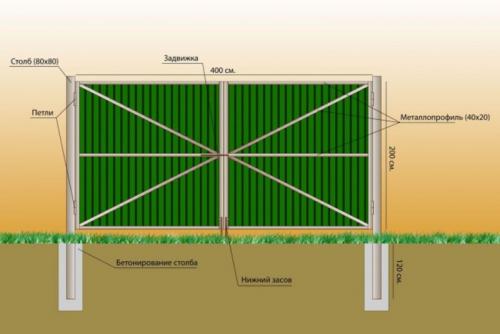

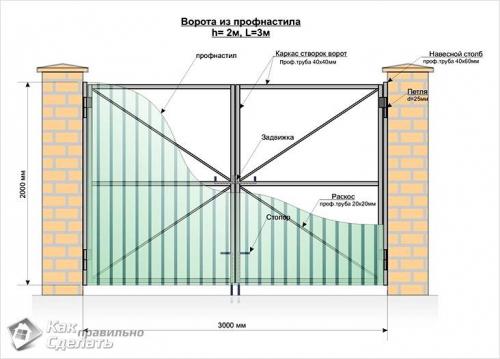

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

Итак, ворота – это:

• две створки;
• две трубы для крепления створок;
• перекладина (в некоторых конструкциях);
• калитка (если есть);
• фиксаторы створок;
• поворотные петли;
• проушины под замок.

Створки

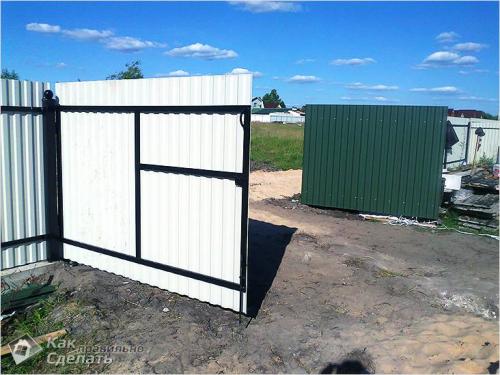

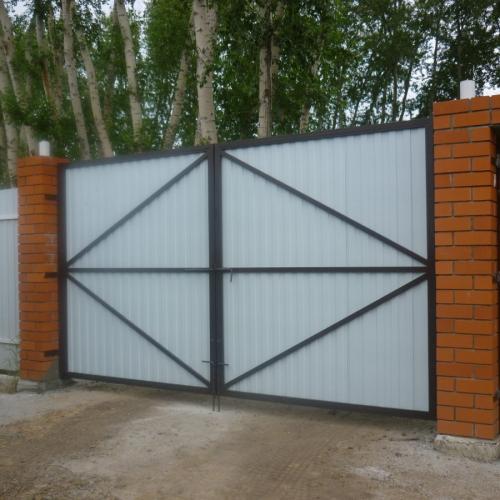

Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

• крестообразными;
• горизонтальными;
• закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление. В противном случае створки будет невозможно ровно установить в воротах.

Перекладина

Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

Подготовка составных частей ворот

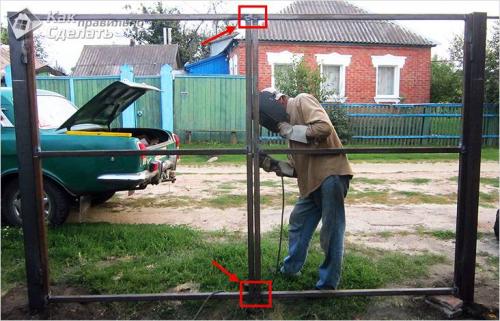

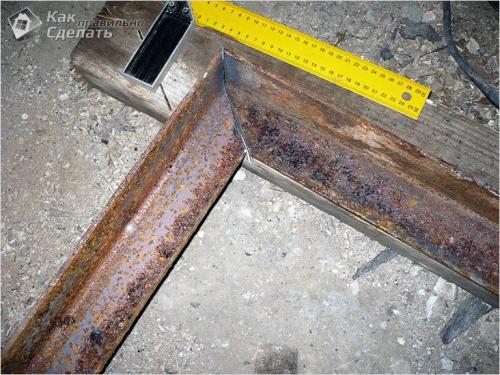

Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

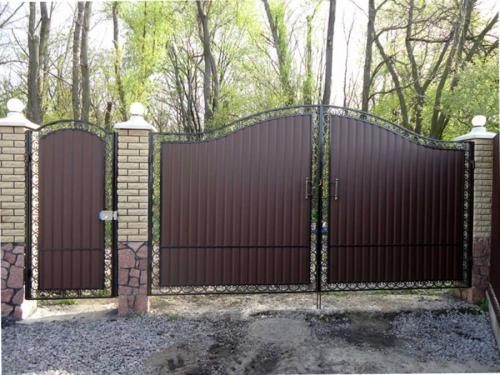

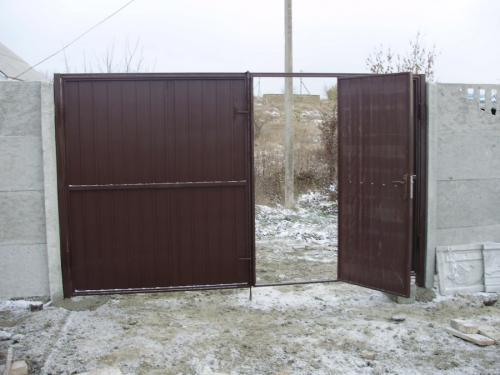

Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

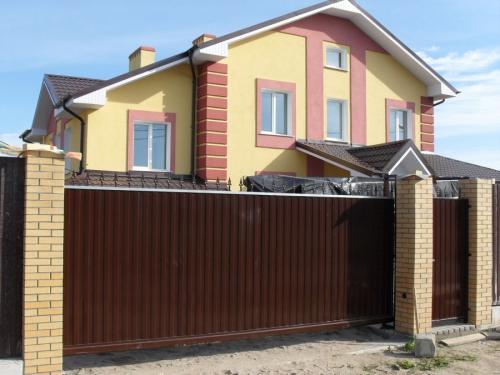

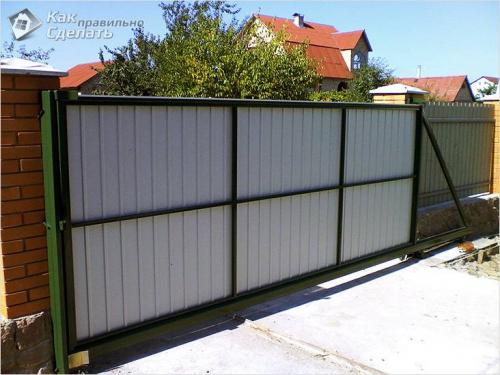

Ворота из профнастила откатные. Откатный вид дверей

Такие ворота признаются наиболее комфортными в использовании за счет своих операторных характеристик. Все объясняется тем, что при распахивании они отодвигаются в сторону, не занимая при этом нужный участок пространства спереди. Если площадь не благоприятствует использованию распахивающихся ворот из-за неимения свободного участка, подобный тип ограждения станет буквально незаменим. Его модно снабдить дополнительной дверью прямо внутри конструкции. Ворота из профнастила с калиткой обеспечат одновременно и въезд техники, и отдельное вхождение людей.

Конструкционно получится достичь очень свободного проема для перемещения транспорта и парковки автомобилей, так как в длину подобные ворота бывают и 10-и метров. Употребляя открывающиеся ворота в зимнее время, можно не изводить кучу времени на кропотливую уборку снега, поскольку сугробы не станут мешать раскрытию створки, как это бывает при открывании распахивающихся.

Также вследствие конструкции, которая исключает направляющие в просвете, можно не тревожиться за проезд автомобилей любой высоты. Следует обозначить, что использование откатывающихся ворот без дополнительной автоматики весьма неудобно из-за крупных габаритов дверцы. В связи с этим, если вы задумались, нужны ли ворота с калиткой из профнастила откатного типа, есть смысл продумать момент приобретения автопривода.

К основным недостаткам, присутствующим у откатывающейся разновидности ворот из профнастила, можно отнести: необходимость у систем такого типа ворот использования крепкого основания, которое повышает финансовые расходы. В обязательном порядке необходимо использование особых комплектующих деталей, которые предназначены для налаженности верного функционирования ворот.

Установка таких разновидностей ворот наиболее трудна, и, как результат, стоит дороже. На чем стоит сосредоточить внимание при покупке профлиста? Главным образом, стоит ознакомиться с маркой и разновидностью покрытия. Такой материал может различаться по ширине, конфигурации и глубине ячеек. То, до какой степени твердыми окажутся будущие ворота, находится в зависимости от размера выступа на профлисте.
