Калитка из профнастила своими руками это не трудно. Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

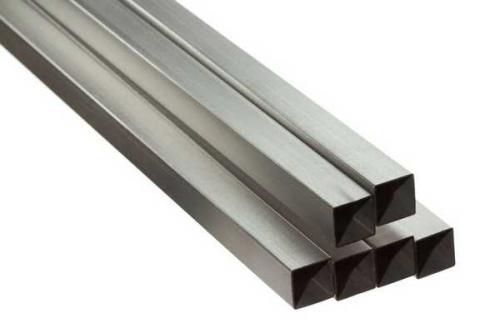

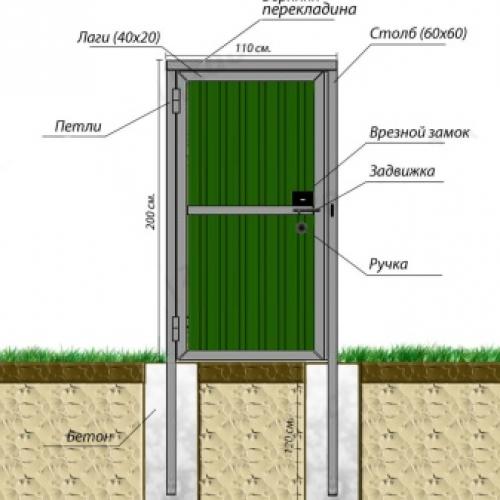

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм . Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

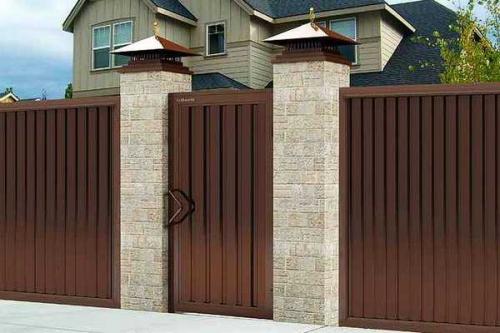

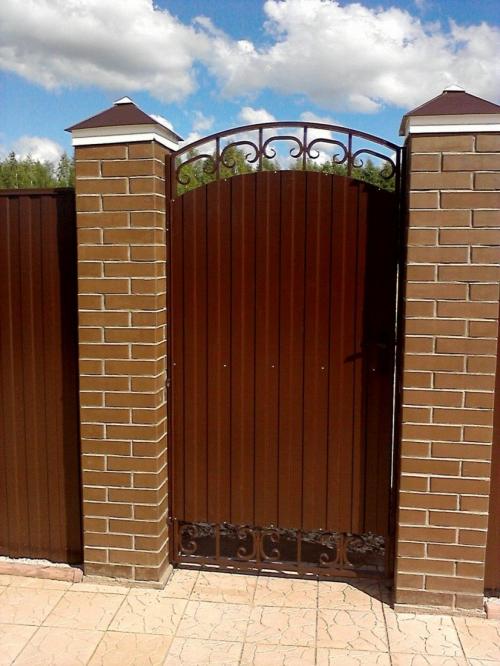

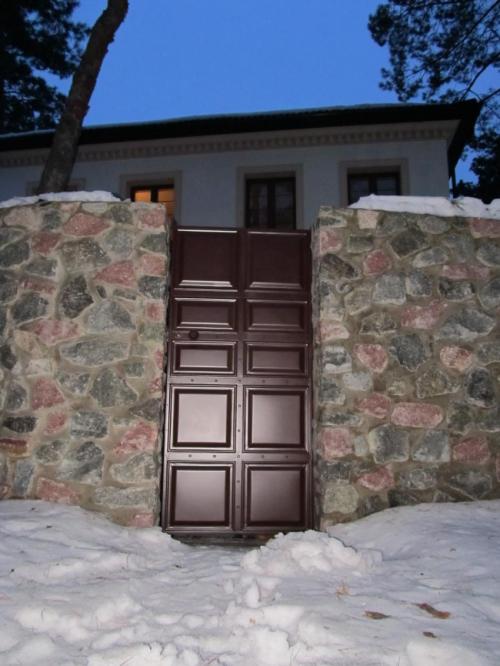

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.

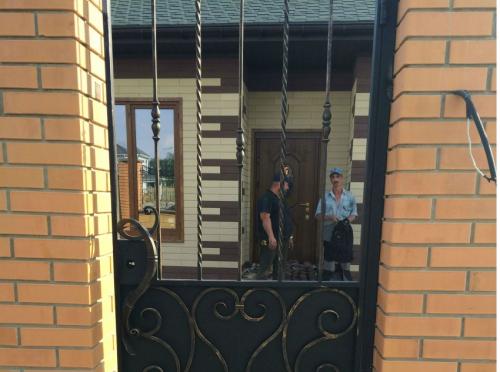

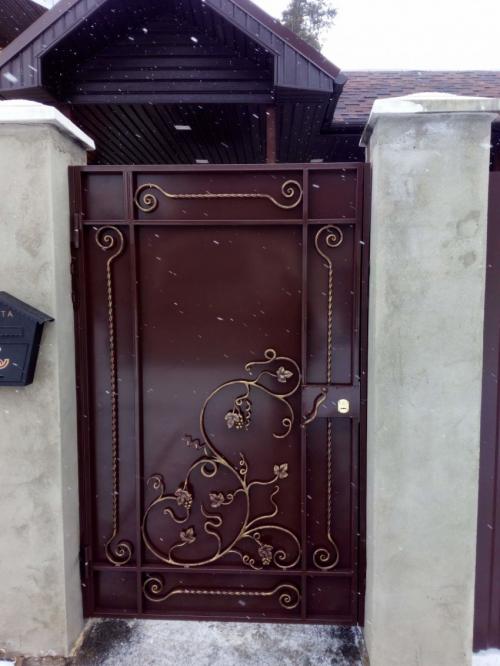

Калитка своими руками. Изделие из профнастила

Данный способ используют для металлических конструкций. Здесь изделие получается прочным и долговечным. Калитка из профнастила может выступать как отдельный элемент ограждения, так и монолитным.

Создать калитку своими руками довольно просто. В отличие от деревянного изделия здесь придётся немного потрудиться. Готовый результат никого не оставит равнодушным.

Для работы понадобятся следующие инструмент и материалы:

саморезы 40 шт.;
ножовка по металлу;
сварочный аппарат;
дверная ручка 1 шт.;
навесные петли 2 шт.;
железные узоры в виде завитков;
лист профнастила. Размер этой детали подбирается исходя из расчётов проекта;
металлические пруты 3 шт.

Далее приступаем к рабочему процессу. Он состоит из:

Вырезаем необходимые размер калитки из металлического листа. Далее свариваем калитку своими руками. На изнаночной стороне фиксируем железные пруты. Они помогут усилить конструкцию.

После этого приступаем к декорированию металлического изделия. В профессиональных магазинах представлен большой выбор готовых деталей, выполненных по типу ковки. Они отличаются своими размерами и прочностью.

Для небольших ограждений рекомендуется выбирать простые элементы. Они добавят своеобразную изюминку в готовую композицию.

Когда весь декор зафиксирован на калитке приступаем к его покраске. Чаще всего их делают при помощи золотой или контрастной краски. Для этого необходимо приобрести специальные лакокрасочные составы, которые предотвратят появление ржавчины на поверхности железных деталей.

К металлическому каркасу привариваем навесные петли. На изнаночной стороне делаем сквозные отверстия, в которых будет крепить петли. На лицевой стороне фиксируем дверную ручку. Её располагаем на нужном расстоянии от земли.

Калитка в заборе. Особенности

Говорить о функциональной значимости калитки излишне, не упомянув о важности самого ограждения. Ведь все начинается именно с него. Прочность и надежность калитки и ограждения исключает возможность проникновения на частную территорию непрошенных гостей, а также обеспечивает крепкий сон хозяевам и уверенность в сохранности имущества.

Планируя ограду, вам необходимо определить и решить, где и каким образом будет обустроена калиточная дверь. Иногда домовладельцы берутся строить забор самостоятельно. Лучше всего в этом случае будет поступить также и с установкой калиточного входа. Некоторые территории участков позволяют хозяевам поставить сразу две калитки: одну – для парадного входа, другую – для разных хозяйственных нужд.

Для изготовления калитки используется тот же материал, что и задействован в установке всего забора. Если это не так, важно учитывать совместимость этих двух (или более) материалов, чтобы при монтаже не возникало проблем.

Стандартная ширина изделия обычно составляет не менее метра. Это оптимальный размер проема, который при необходимости позволит вам проносить внутрь крупногабаритные вещи или мебель. Высота калиточного изделия по требованиям СНиП не должна превышать максимальную высоту забора - 2 м 20 см.

Оптимальная глубина для столбов забора – 1 м. Она зависит от типа основания. Иногда можно ограничиться и 70 см. В случае, если на участке преобладает тяжелый грунтовой слой, необходимо, чтобы столбы были установлены ниже точки промерзания.

Иногда владельцам приходится делать террасирование грунтовой полосы под оградой, чтобы сровнять перепады высоты между секциями, неровности, а также устранить просветы, которые дают шанс попасть внутрь двора непрошенным гостям с четырьмя лапами.

Ручка и замок калитки размещаются обычно на уровне 90 см от земли. Однако даже небольшие недочеты в области размещения этих элементов не повлияют на их функциональное значение.

Одним из изобретений и новшеств нашего времени является автоматическая калитка.

Открывание и закрывание изделия происходит с применением средств автоматики, а также включает в себя ряд преимуществ:

Дистанционное управление. Открывание и закрывание створы калитки производится даже тогда, когда домовладелец находится на значительном расстоянии от входа.
Повышенная безопасность. В совокупности с другими элементами системы безопасности (камеры видеонаблюдения, домофон), дает возможность выяснить и установить личность пришедшего дистанционно, а также принять решение о том, открыть створу дверной калитки или нет, не выходя из дома.
Экономия времени. Открытие автоматической калитки происходит за счет нажатия всего одной кнопки.
Прочность материала. Калитки с автоматической функцией могут быть изготовлены из материала повышенной прочности.

Это лишь небольшой перечень преимуществ автоматического изделия из огромного их списка. Однако, как и по своей функциональности, в цене данное приобретение также значительно отличается от более простых и стандартных вариантов.

В этой статье мы рассмотрим варианты самостоятельного декорирования калитки и убедимся, что это не так сложно, тем более что творчество и креативность имеют место быть в процессе выполнения данной работы.

Из какой профильной трубы сделать калитку. Виды калиток на металлокаркасе

Профильная труба идет на изготовление каркаса калитки и ворот, а оформить его можно как угодно. Главное, чтобы друг с другом и забором они выглядели единым ансамблем, гармонировали друг с другом. Никаких ограничений по дизайну нет, металлический каркас можно облицевать чем угодно, например, деревянным штакетником, если из него сделано ограждение участка.

Современное решение – забор и калитка из металлического штакетника Источник zabor-gorod.ru

Калитки с металлическим каркасом можно разделить на две основные группы – со сплошным и решетчатым заполнением. Есть и комбинированные варианты, когда закрытый листовыми материалами каркас оформляют с лицевой стороны сварным или кованым декором.

Как правило, делают калитки из профильной трубы 40 на 20 – это минимальное сечение, меньшее используют только для внутренних перемычек, обеспечивающих жесткость каркаса, и художественных элементов. Трубы большего сечения применяют для тяжелых конструкций со сплошным заполнением и массивными элементами декора. Также они могут служить опорами для калитки.

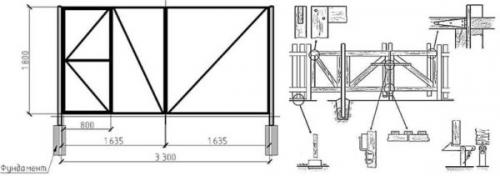

Калитка для забора из профильной трубы. Устройство

Калитка состоит из опорных столбов и дверного полотна на раме или без, закрепленного на столбах при помощи петель (иногда называют навесы). Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или металлического прута, к которым впоследствии приваривают петли.

Металлические столбы могут быть из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно её все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный . Чаще всего — это сосновый брус, обработанный защитными пропитками, предотвращающими (или по крайней мере замедляющими) разрушение древесины. Но бывают сочетание, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

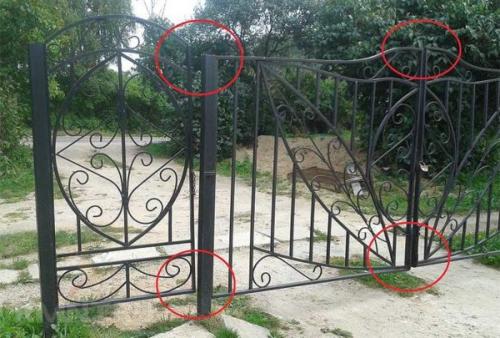

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно, чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, огрунтовать, и покрасить в несколько слоев.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kalitka-iz-profilnoy-truby-svoimi-rukami-sostavlenie-proekta-i-podgotovka-neobhodimyh

Калитка из профиля своими руками. Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

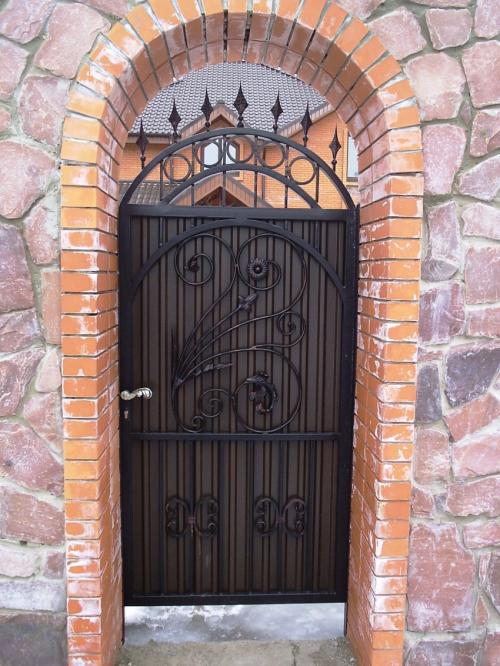

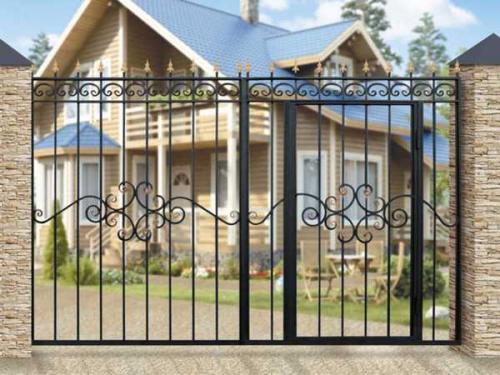

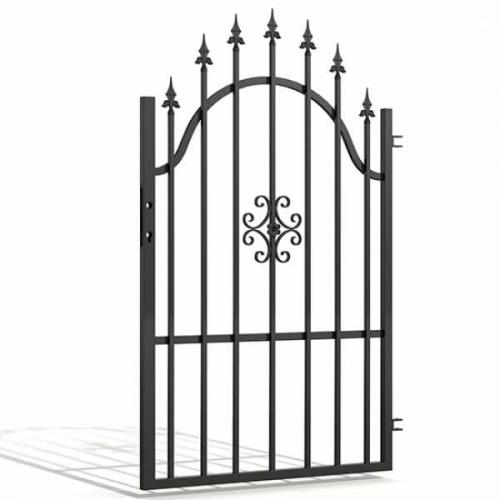

Кованая — это сваренная рама, пространство в которой заполнено ажурной вязью из кованых элементов и металлического прута. Их делают открытого и закрытого типа. Заказать калитку можно готовую типовую или выполненную по индивидуальному проекту. Цена типовых кованых изделий зависит от сложности рисунка и составляет 1100–3500 руб. за 1 кв. м.

Внешний вид конструкции с элементами ковки

Цена изделия, изготовленного по индивидуальному проекту, дороже, 12000 руб. за 1 кв. м в зависимости от сложности работы. Преимущества: внешний вид, срок службы, надежное ограждение. Недостатки: стоимость, большой вес.

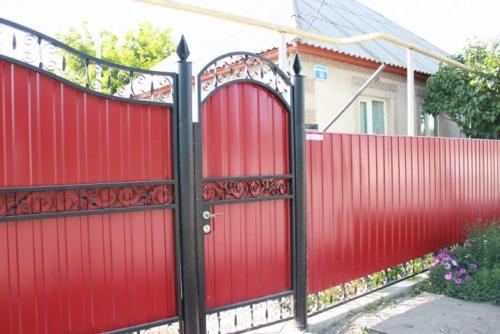

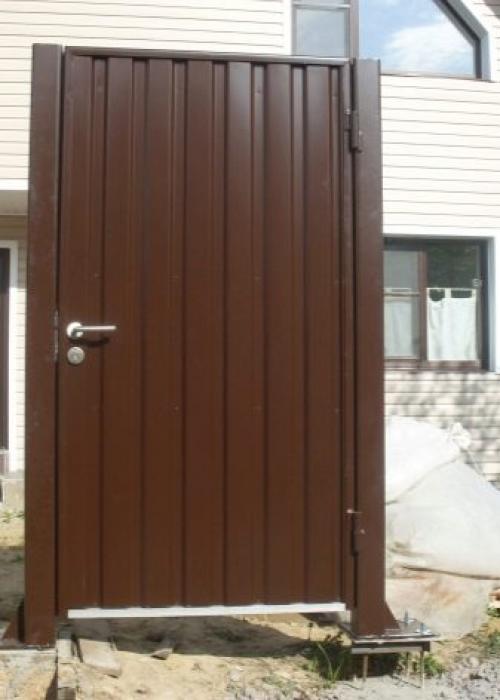

Конструкция из профнастила выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Каркас делают из профильной трубы 40х20 мм, для жесткости внутрь приваривают перемычки из профиля 20х20 мм.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа — к каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

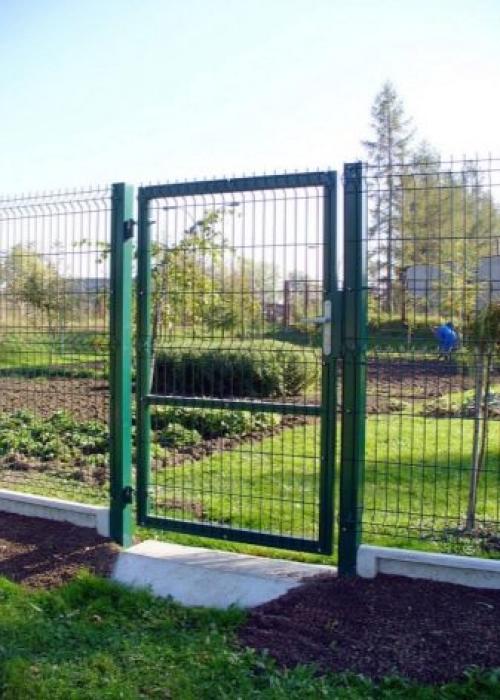

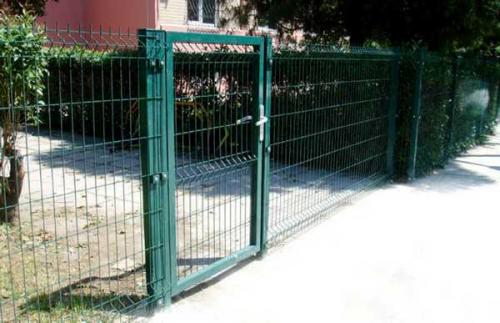

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

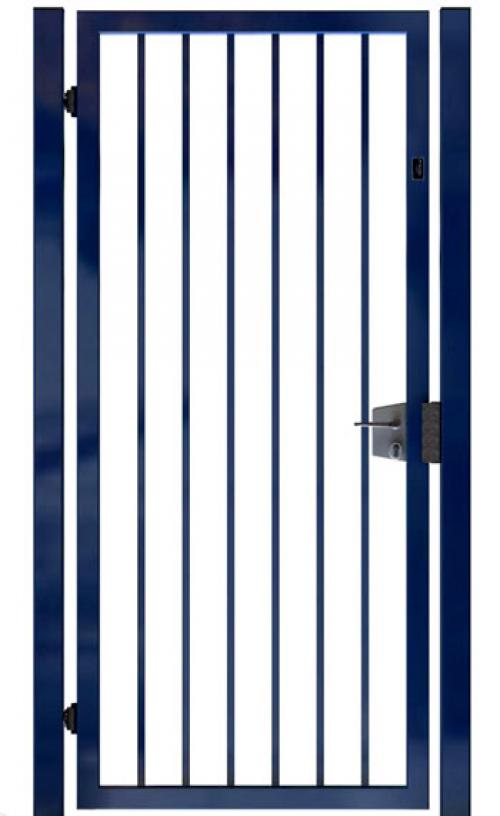

Как сварить калитку своими руками. Калитка из профильной трубы своими руками: схема и как сварить своими руками

Как театр начинается с вешалки, так и вход в усадьбу начинается с калитки. Все домовладельцы сталкиваются с проблемой ограждения участка и устройства удобного входа на него. Требования к калитке: удобство в эксплуатации, красота, прочность и надежная защита участка от непрошеных взглядов и гостей, легкость в изготовлении и уходе, долговечность.

Этим требованиям отлично соответствует изделие из профильных труб. Калитка из профильной трубы своими руками послужит предметом гордости хозяина и доказательством его умения мастерить.

Если Вы, наш уважаемый читатель, читаете эту статью, значит, тема устройства калиток и Вам не чужда. Здесь Вы найдете подробное описание технологии монтажа и изготовления калитки из профтрубы. Надеемся, что эта информация принесет Вам пользу.

Почему профиль?

Достоинства конструкции из профиля:

прочность;
невысокая стоимость;
устойчивость к коррозии (при условии неповрежденного покрытия);
легкость монтажа и возможность установки своими руками;
возможность самого разнообразного декорирования такой калитки — листы металла, ковка, профилированный лист, древесина, поликарбонат позволяют подобрать дизайн, идеально подходящий к стилю дома и ограждения.

Распашная или раздвижная?

Конструктивно калитки делятся на два типа: распашные или раздвижные.

Достоинства и недостатки их приведены в таблице:

Тип калитки	Достоинства	Недостатки
Распашная	простота изготовления	зимой необходимо расчищать снег
небольшой вес	полностью отсутствует звукоизоляция
небольшая цена
красивый внешний вид
проверенная временем конструкция с петлями безотказна
Раздвижная	изготовление сложнее, чем распашной	при отключении электропитания могут возникнуть сложности со входом на участок
цена выше (электродвигатель и автоматика стоят дороже простых профилей и листа металла или профнастила)	при поломке электродвигателя требуется время на покупку и замену, в это время калиткой нельзя пользоваться
красивый внешний вид	полностью отсутствует звукоизоляция
небольшая экономия пространства	самостоятельно смонтировать сложно

В целом выбор типа калитки — дело вкуса, хотя многие предпочитают традиционную конструкцию на петлях — так привычней. Основные плюсы раздвижных работ — автоматизация и экономия места для распахивания не столь актуальны для небольших калиток.

Чертеж и подготовка

Любая работа начинается с чертежа. Сначала необходимо определиться с местом установки и размерами. Калитка может размещаться рядом с воротами или отдельно от них, ее высота может быть равна или меньше высоты забора.

При очень высоком заборе дверца может иметь высоту не более 2 м (редко 2 м 10 см), выше можно сделать перемычку и обшить ее так же, как и забор.

Ширина составляет 0,9-1 м (меньшая ширина неудобна при входе с грузом или сумками, большая также создает неудобство при открывании, требует более массивной рамы, есть вероятность перекоса в процессе эксплуатации).

Обратите внимание

Затем необходимо продумать конструкцию дверцы и опорных стоек и начертить схемы установки и чертеж конструктива дверцы. Сделать это необходимо заранее, все продумать, рассчитать необходимое количество материалов, приобрести и привезти их.

Не забудьте про СИЗ: для сварочных работ обязателен брезентовый костюм и рукавицы, маска с затемненным стеклом; ботинки; для прочих работ — очки и перчатки, резиновые перчатки и респиратор для покрасочных работ.

Конструкция калитки из профильной трубы с замком. Калитка из профильной трубы своими руками

Теперь нам нужно было приварить такие же уголки для крепления калитки в верхней части.

Мы сделали замеры и использовали вот такой уголок.

Когда у нас были готовы уголки в верхней и нижней части столбиков приваривали к ним профильную трубу 40х40 мм.

Далее приступили к работе над созданием внешнего каркаса.

Согласно размерам калитки нарезали части профильной трубы 40х40 мм, нужной нам длины и ширины.

У нас размеры по внешним краям калитки: высота - 188 см и ширина - 104 см.

Далее приваривали навесы. Для этого взяли профильную трубу по высоте калитки и сами навесы. Мы использовали навесы с подшипником/шариком.

Между профильными трубами оставляли зазор в 2 мм, для этого использовали закладки при сварке.

Получили вот такой зазор.

Зазор нужен для того, чтобы калитка беспроблемно и с легкостью открывалась.

Далее снимали с навесов профильную трубу и приступали к сварке внешнего каркаса калитки из профильной трубы 40х40 мм на ровной поверхности. Вот что получилось.

Далее приварили поперечную трубу 40х20 мм ровно на середине высоты калитки.

И крепили с помощью сварки нижнюю поперечную трубу 40х20 мм.

Внешний каркас калитки готов.

Приступили к внутренней части. Для этого использовали профильную трубу 20х20 мм. Приваривали ее внутри внешней части калитки как показано стрелками. Она будет служить для дополнительной жесткости калитки, и к ней будет крепиться профильный лист металла.

Далее оформили нижнюю часть калитки (так называемую подворотню). Здесь уже работает ваша фантазия. Для этого мы использовали 6 мм проволоку-катанку. С ее помощью сделали вот такой узор.

Более подробно как сделать калитку своими руками можно просмотреть здесь.

Источник: https://mebel-doma23.ru/novosti/kalitka-iz-profnastila-svoimi-rukami-eto-ne-trudno-ustanovka-opornyh-stolbov

Как сделать калитку в заборе. Чертеж калитки

Обычно калитку на даче делают с открыванием дверного полотна конструкции внутрь. Это требуется в качестве безопасности эксплуатации: отступая назад при открывании полотна двери, есть высокий риск испачкать грязью обувь или случайно выйти на дорогу.

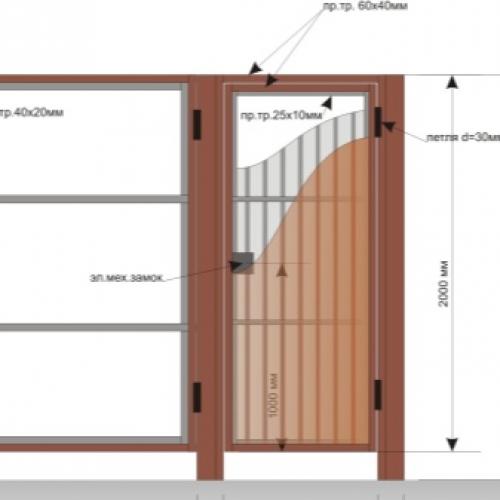

Чертеж изделия из профилированного листа

Если входная конструкция будет открываться наружу, петли двери придется крепить на улице, это значительно облегчит злоумышленникам проникновение на участок. Если изделие по каким-то причинам можно сделать только с открытием наружу, нужно устанавливать на дверь противовзломные калиточные петли.

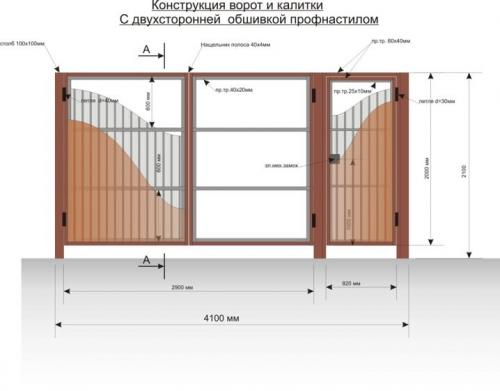

Чертеж для сборки ворот и калитки из профлиста своими силами

Ширина калитки берется из расчета не более 800–1100 мм. Сужать до 650–750 мм нежелательно: через этот входной проем будут проходить в верхней одежде. Если полотно будет широким, незакрытая калитка от сильного ветра при ударе об забор может повредиться.

Эскиз составных элементов

Расчет высоты калитки выполняется с учетом размера ограждения, но вертикальный параметр не должен составлять больше 2 метров. Создавая чертеж, также в расчет следует взять снег и обледенение ограждения. Между дверями и трубой, где находятся петли, нужно оставить расстояние 5 мм, до уровня земли – 90 мм, по оставшимся сторонам – 3 мм.

Схема монтажа деревянных ворот и калитки

Чтобы не устанавливать лишний опорный столб между одной из створок ворот и калиткой, ставят общую трубу: с одной части опоры приваривают калиточные петли, со второй – воротные. Общий столб, как правило, металлический, противоположная опора может быть деревянной.

Усиленная опора также необходима, если дверь встроена в распашные или откатные створки ворот.

Пример кованой конструкции

Устанавливать столбы в виде залитой бетонным раствором трубы из асбестоцемента, как часто рекомендуют, нежелательно – опора получится хрупкой. Стойки ворот – это не сваи, на них воздействуют мгновенные динамические нагрузки. Без прочного основания опорные столбы, удерживающие конструкцию входной двери, быстро потрескаются.

Схема для формирования основных элементов своими руками

Дверные стойки чаще всего делаются в 1 кирпич. Для опоры ворот потребуется укладка в полтора кирпича, если створки до 1,5 м. Опоры с укладкой в 2 кирпича делаются, если ворота выше 1,5 м. Также при очень высоких строениях используется схема угловой порядовки трехрядной перевязки швов.

Но для такой работы потребуется большой опыт каменщика. Лучше для двери возвести столбы из кирпича, уложив их вокруг профильной трубы с помощью простой схемы кладки: ряды выкладываются по очереди с зеркальным отображением.
