Замок лучше использовать узкопрофильный, предназначенный для соответствующих труб. Он защищён от попадания внутрь влаги и пыли.

Устанавливайте замок в следующем порядке:

1. Пометьте места для корпуса и сердечника, винтов и ручки.
2. Высверлите круглые отверстия.
3. Болгаркой сделайте 2 прорези по вертикали и 1 по диагонали под корпус замка. Полученные треугольные куски металла отогните наружу. Отрежьте их. Края зашлифуйте напильником.
4. Намажьте ригель замка зубной пастой или губной помадой. После закрывания и открывания замка на столбе появится отпечаток. В этом месте сделайте паз.
5. После крепления на каркас панелей установите накладки.

Забор из профнастила с калиткой будет готов тогда, когда завершите обшивку каркаса. Действуйте следующим образом:

1. Натяните вдоль каркаса шнур или прочертите карандашом линию.
2. Отрежьте лист профнастила по ширине.
3. Прикрепите его края к основе 35-миллиметровыми саморезами или заклёпками, делая промежутки через волну.

Если ворота, калитки, заборы из профлиста время от времени проверять на наличие повреждённых мест и покрывать их антикоррозийной смесью, то они будут служить долго и безотказно!

Глухой забор нужен чтобы оградить и защитить частную территорию земельного или дачного участка. Естественно, ограждение должно иметь вход. Сначала достаточно было калитки, потом потребовались ворота для экипажа, а в последствие для машины.

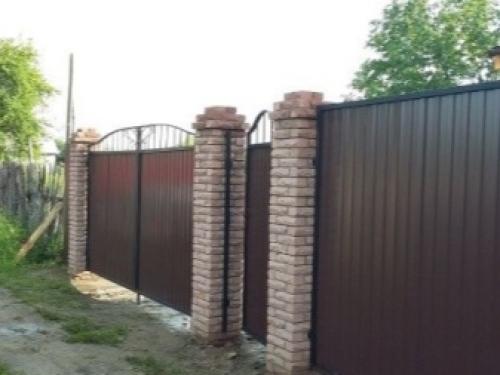

Металлические ворота и калитка обеспечат вход/въезд во двор и гарантируют безопасность для жителей дома. Раньше железные ворота обшивали листовым металлом 3-5 мм, в современных условиях популярен профнастил.

По способу открывания все типы ворот из метала/дерева можно разделить на две группы: распашные и откатные.

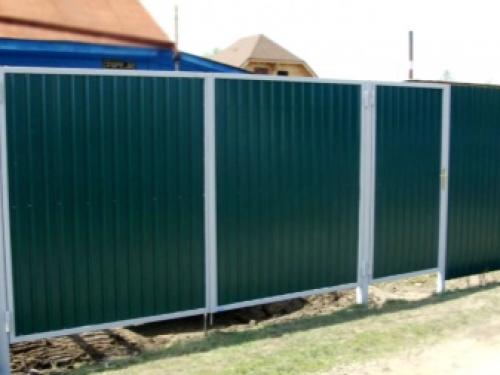

По типу устройства калитки: встроенная (внутри) и отдельно стоящая (рядом).

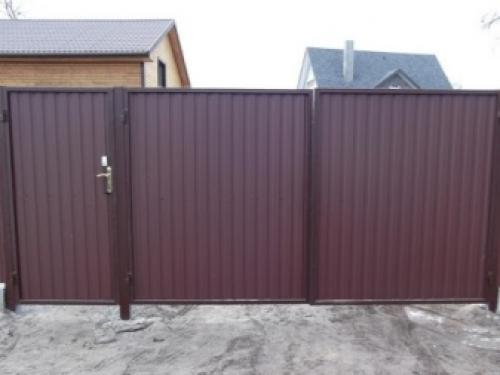

Схема распашных ворот из профнастила со встроенной и отдельно стоящей калиткой

Можно купить готовые ворота из профлиста, заказать изготовление по размерам или сделать самому. Подробно рассмотрим последний вариант – самодельные ворота, как дешёвый и доступный вариант.

Поскольку распашные, являются более простой в изготовлении конструкцией, опишем, как сделать распашные ворота из профнастила своими силами. Прочностные и эстетические свойства профлиста, а также соотношение «цена/качество» позволяют говорить о целесообразности такого выбора облицовки. Что касается калитки, то опишем два варианта устройства.

Ворота из профнастила своими руками –
пошаговая инструкция

Поэтапная технология изготовления конструкции с отдельной калиткой.

Ворота из профнастила в рамке. Установка столбов под ворота

Представьте створку ворот, навешенную на столбе, как флаг с жёстким полотном. Здесь действует обычное правило рычага, точка опоры которого расположена близко к поверхности земли. При этом нагрузка на «флагшток» возрастает соразмерно с удалением от оси, то есть чем длиннее створка, тем сильнее будет выворачивать столб. Поэтому примем за правило, что подземная часть столба не должна быть меньше надземной, а если длина створки более чем в полтора раза больше высоты, разница этого расстояния добавляется к глубине заглубления.

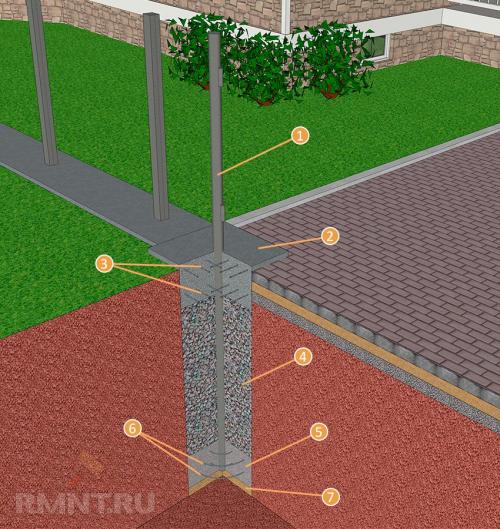

Способ бетонирования опоры. 1. Опора — стальная труба. 2. Верхний блок фундамента с надземной частью. 3. Арматурный каркас. 4. Забутовка. 5. Нижний блок фундамента. 6. Арматурный каркас. 7. Песчаная подушка

В качестве столбов обычно используют круглые стальный трубы. Нельзя сказать, что это самый надёжный вариант, но для легковесных конструкций, коими ворота из профнастила и являются, он вполне уместен. Если ворота утяжелены, например, ковкой, следует позаботиться об усилении столба ребром жёсткости, приварив отрезок уголка с внешней стороны, где начинается каркас забора.

Проще всего использовать готовые стальные стойки для забора. В качестве опоры для ворот достаточно взять стойку на один или два размера больше

Более чем 99% своего жизненного срока ворота проводят в закрытом состоянии. Это значит, что смещение вектора силы при открывании учитывать не обязательно, а вот в плоскости ворот столбы для навески должны иметь максимальную жёсткость.

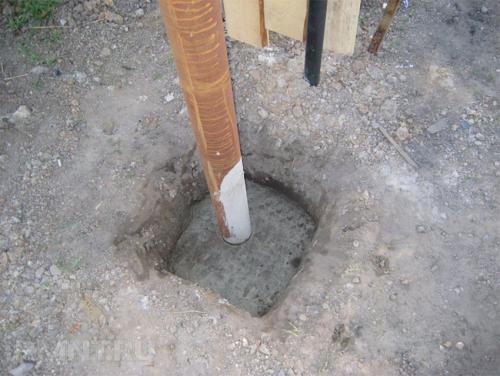

Лунки под столбы бурят шириной в 5–7 диаметров используемой трубы. На нижнем конце труб и на участке в 20–25 см сразу под поверхностью земли нужно предварительно сделать навивку 10 мм профильной арматуры для лучшего сцепления с бетоном. После на дно лунок нужно высыпать по ведру мелкого щебня и установить трубы, выровняв их в общей плоскости забора, используя шнуровку.

Сначала бетоном заливается только основание столба высотой около 40 см. Трубы тщательно выравниваются в общей плоскости и по высоте, в надземной части их временно укрепляют деревянными подпорками. На застывание бетона нужно отвести трое суток и обеспечить полную неподвижность столбов на этот период. После этого лунка засыпается щебнем до уровня в 35–40 см от поверхности, забутовка тщательно утрамбовывается.

Верхнюю часть столбов нужно заливать после предварительного расширения котлована до квадрата размерами 40х40 см и сооружения опалубки для надземной части высотой около 5 см. Учтите, что навешивать ворота можно только после набора бетоном максимальной прочности, то есть через 3–4 недели.

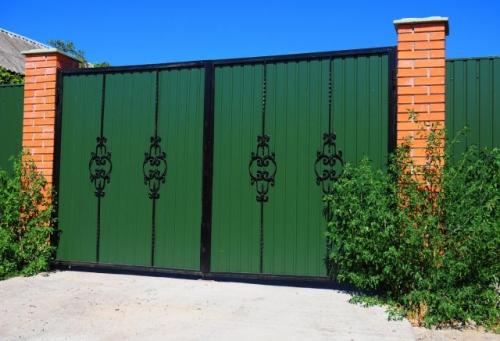

Распашные ворота из профнастила. Как сделать ворота из профнастила – советы по сооружению и монтажу

Чтобы на участок могла заехать машина, нужно обязательно установить ворота. Лучше сделать их из профнастила – современного, универсального и простого в работе материала. А мы подскажем, что нужно учесть для отличного результата.

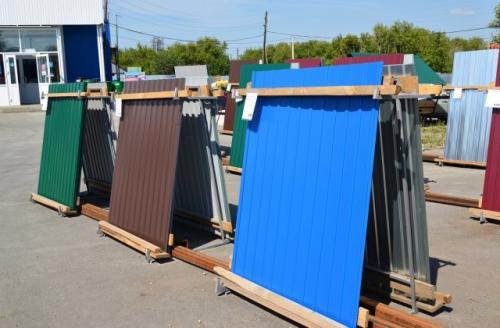

Профнастил (гнутый стальной лист) давно завоевал популярность среди дачников. Он долговечен, не требует особого ухода, устойчив к любым погодным условиям, имеет широкую цветовую палитру. И главное – доступен по цене. Еще больше можно сэкономить, если самостоятельно соорудить из профнастила ворота и калитку.

Профнастил – материал достаточно легкий и тонкий, поэтому старайтесь не повредить его во время работ; любая царапина на поверхности способна стать причиной коррозии и деформации будущих ворот. Но благодаря особой структуре листа, поврежденную или ржавую часть можно в будущем заменить новым сегментом.

Конструкция ворот из профнастила бывает разных видов, но особенно популярны два – распашной и откатной. Ознакомьтесь с их характеристиками и выберите те ворота, которые больше соответствуют условиям вашего дачного участка.

Откатные ворота смотрятся стильно и практично, но изготовить их самостоятельно намного сложнее. Поэтому мы рассмотрим, что нужно учесть на этапах планирования, сооружения и монтажа распашных ворот из профнастила – самых простых в установке.

Определяем место и размер ворот из профнастила

Перед началом работ нужно найти подходящее место для будущих ворот. Обычно их устанавливают со стороны главной дороги, при этом учитывая, хватит ли пространства, если они будут распахиваться на улицу или во двор.

Стандартные размеры ворот: 300 см (ширина) × 200 см (высота). Эти параметры можно менять под ваши потребности, но помните – чем шире и длиннее конструкция, тем больше нагрузок она испытывает. Поэтому тщательно высчитывайте желаемый размер.

Чтобы рассчитать ширину будущих ворот, измерьте свой автомобиль вместе с зеркалами и добавьте еще 1 м про запас. Можно также ориентироваться на ширину листа профнастила, которая обычно составляет 98-185 см.

Ворота необязательно должны совпадать по высоте с забором. Внушительные по размеру ворота часто смотрятся громоздко, невысокие конструкции более практичны, но менее безопасны.

Лучше выбирать среднюю высоту, позволяющую легко открывать ворота и одновременно защищать территорию от любопытных взглядов. Отдельно нужно учесть параметры калитки.

Создаем чертеж и подбираем материалы для установки ворот из профнастила

Изготовление металлических ворот начинают с построения эскиза, на основе которого закупают все необходимые материалы. На данном этапе стоит тщательно измерить пространство, где будут стоять ворота, определиться с наличием калитки. Примерный чертеж ворот с калиткой в нескольких вариантах представлен ниже.

Для установки потребуются такие материалы:

• листы профнастила, желательно с высотой волны (выступа) не более 2 см и толщиной не менее 0,4 мм;
• профилированные трубы диаметром не менее 10 см; в качестве опоры также подходят бетонные столбы или сваи;
• перекладины меньшего размера для укрепления конструкции;
• саморезы или заклепки в цвет профнастила;

Листы профнастила бывают с односторонней и двухсторонней окраской, поэтому вы сможете выбрать подходящий вариант. Также при покупке уточните у продавца, нанесен ли на материал полимерный слой, который защищает от коррозии.

Что касается инструментов, то заранее подготовьте сварочный аппарат, бетономешалку, болгарку (углошлифовальную машину), шуруповерт, садовый бур, рулетку и уровень. Также понадобятся и расходные материалы.

Забор с воротами и калиткой из профнастила. Обзор видов

В зависимости от особенностей установки заборы из профлиста могут быть разных видов, например, с откатными (или с раздвижными) воротами и с распашными воротами.

А также ограждения из указанного материала могут различаться по расположению лагов и перемычек, например, заборы со съемными или капитальными перемычками.

Далее будет приведена более подробная характеристика каждого вида.

По конструкции

Заборы с откатными или раздвижными воротами из профлиста. Они представляют собой ограждения с открывающейся частью, которая передвигается вдоль забора. Основным достоинством такого типа является экономия пространства. Особенно актуальна такая характеристика для земельных участков небольшой площади.

Но следует учитывать, что установка подобной конструкции отнимет значительное количество времени и средств. Забор этого вида должен иметь особенно надежную опору, поэтому перед его монтажом рекомендуется залить прочный фундамент. Это позволит равномерно распределять нагрузку, которую создает подвижная часть, на забор.

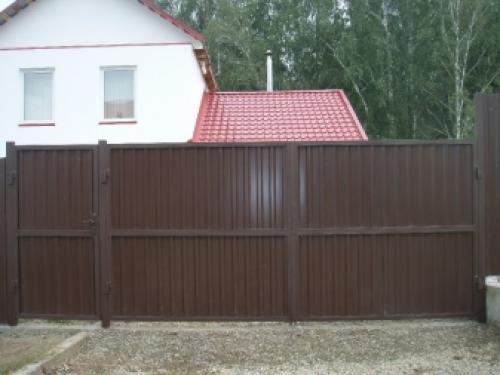

Заборы с распашными воротами. Эта разновидность является одной из самых популярных, она проста в установке, не требует значительных финансовых затрат, и поставить ее можно самостоятельно. К тому же подобная конструкция является довольно прочной. Забор с распашными воротами из профлиста представляет собой ограждение, двери которого открываются внутрь или наружу.

Однако при выборе такой модели, следует помнить, что для открытия и закрытия створок ворот требуется значительное количество свободного пространства, наличием которого могут похвастаться лишь единицы.

Такая конструкция не всегда удобна в использовании – например, зимой, когда выпадает большое количество снега, открыть створки будет чрезвычайно неудобно, ведь придется сначала расчистить снежные завалы. Помимо этого, при ветреной погоде необходимо быть особенно внимательным при закрытии ворот. Нередки случаи, когда внезапно распахнувшимися створками повреждались рядом стоящие транспортные средства.

Чтобы не тратить физических усилий для приведения в действие механизмов ворот, их открытие и закрытие можно автоматизировать. Необходимые для этого комплектующие приобретаются в крупных строительных магазинах.

По расположению перемычек

Съемные перемычки. Они используются для того, чтобы укрепить забор, придать ему дополнительную устойчивость, не нарушая внешний вид. Даже самая устойчивая конструкция не защищена от влияния на нее подвижности грунта. Вследствие этого забор начинает наклоняться и крениться набок. Съемная перемычка, устанавливаемая между несущими столбами ворот, предотвращает нежелательные микросдвиги. За счет того что удерживается она болтами, которые при необходимости можно с легкостью демонтировать, проблемы проезда грузового или другого крупногабаритного транспорта на территорию участка, не возникнет.

Капитальные перемычки. Устанавливаются они также между стойками ворот забора. В отличие от съемных перемычек, снять их без повреждения ограждениях не представляется возможным. Однако за счет более прочного соединения с конструкцией они выполняют функцию поддержки и придания устойчивости забору наилучшим образом. Такие перемычки не ослабнут и не расшатаются с течением времени.

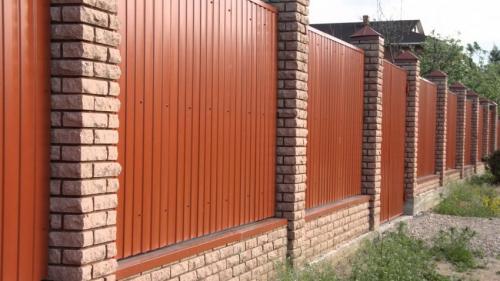

Заборы с профнастила. Забор из профнастила 2023: ТОП-150 лучших идей с фото

Что такое профнастил

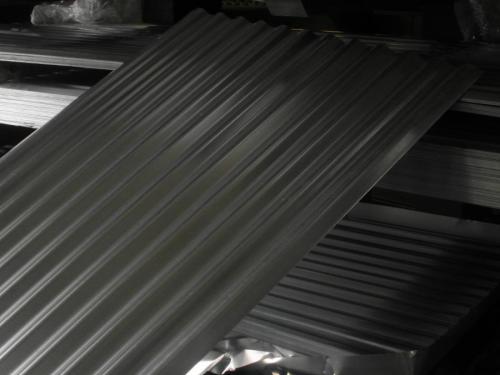

Профнастил — профилированный стальной оцинкованный лист, современный облицовочный материал, применяемый при возведении стен, заборов и крыш. Имеет волнистую и трапециевидную форму, для ограждений используется лист волнистой трапециевидной формы с небольшой высотой волны — до 20 мм.

В частных домах обычно используют пластифицированный профлист на оцинкованной стали, что увеличивает срок службы забора на долгие годы.

Декоративные заборы из гофрированного картона помогают сформировать существующее пространство для человека, не нарушая при этом естественного. Забор из профилированного стального листа различных цветов и рисунков предназначен для разграничения внутренней территории участка с постройками и садовой или парковой зоной.

Металлический забор: устойчив к механическим воздействиям и долговечен. Листы гофрокартона для ограждения служат не только элементом механического ограждения территории, но и становятся элементом мебели в дизайне земельного участка.

Элементы заборов состоят из сборных деталей из металла различной формы и цвета. Большое количество различных форм частей забора позволяет архитектору проектировать не похожие друг на друга заборы.

Такие элементы гарантируют своему владельцу не только традиционные свойства металла, но и становятся стеной, ограничивающей доступ на территорию.

Достоинства

Профлист как материал для забора имеет множество преимуществ:

• долговечность: при правильном монтаже профлист с полимерным покрытием прослужит более 30 лет. В странах Европы есть заборы, срок службы которых уже достиг 50 лет;
• коррозионная стойкость: сочетание оцинкованного слоя и полимера надежно защищает сталь от проникновения воздуха и ржавчины
• сила. Несмотря на небольшую толщину, за счет волнистой формы лист приобретает дополнительную жесткость, хорошо выдерживает давление и не прогибается под ветровой нагрузкой;
• устойчивость к плесени , грибкам и паразитам;
• функциональность: забор тупой, перелезть через забор из профлиста практически невозможно — верхний острый край отрезает руки;
• низкая цена;
• эстетика. Пластиковое покрытие имеет очень широкую цветовую гамму и узор, что позволяет подобрать забор под любой цвет дома и дачи; сейчас очень популярны заборы с рисунком, имитирующим камень и кирпич, но встречаются и более оригинальные конструкции: цветы, зелень, пейзажи, картины, фото;
• несложный монтаж — эту работу несложно выполнить своими руками;
• небольшой вес позволяет организовать более легкий столбчатый фундамент, листы легче переносить, транспортировать и устанавливать.

Недостатки

Минусы у гофрокартона есть, но они все же есть:

• профлист не устойчив к вандализму — сталь под поцарапанным покрытием начинает ржаветь (но можно закрасить царапины специальными составами);
• это не самый взломостойкий вид забора: тонкий лист можно разрезать ножницами по металлу и вставить во двор. Но во время подготовки можно преодолеть любые заборы, и такой забор надежно защитит от воров и бандитов;

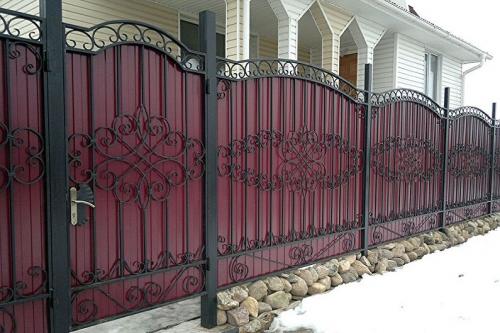

• забор из листового металла плохо сочетается с ковкой, поликарбонатом, деревом — он хорош сам по себе.

Нужно учесть при строительстве забора

Забор, разделяющий соседей, должен соответствовать требованиям прозрачности, максимальной высоты и другим требованиям местного совета. Ограждение частного дома, выходящее на улицу, защищает от проникновения посторонних лиц, отражает вкус и материальный уровень хозяина. Элементы забора позволяют создать неповторимый единый образ забора и дома:

• цвет гофрокартона;
• рельеф профиля;

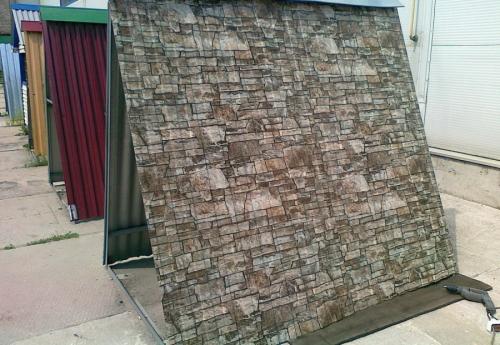

• имитация натуральных материалов;
• самоклеящиеся конструкции и пленки;

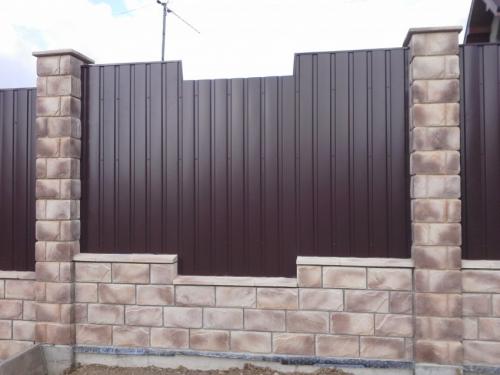

• колонны;
• фигурные вырезы;

Все варианты дизайна заборов из профлиста частных жилых домов доступны для самостоятельной реализации, в том числе возведение забора. Следует исходить из архитектурного стиля дома, который будет просматриваться на фоне оригинально декорированного гофрокартона.



Функция забора

Декоративные заборы из гофрированного картона помогают сформировать существующее пространство для человека, не нарушая при этом естественного. Забор из профилированного стального листа различных цветов и рисунков предназначен для разграничения внутренней территории участка с постройками и садовой или парковой зоной.

Металлический забор: устойчив к механическим воздействиям и долговечен. Листы гофрокартона для ограждения служат не только элементом механического ограждения территории, но и становятся элементом мебели в дизайне земельного участка.

Ворота с профнастила с калиткой. Делаем каркас

Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.

Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.

Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.

Разметка и сварка углов каркаса

Разметка и сварка углов каркаса

Разметка и сварка углов каркаса

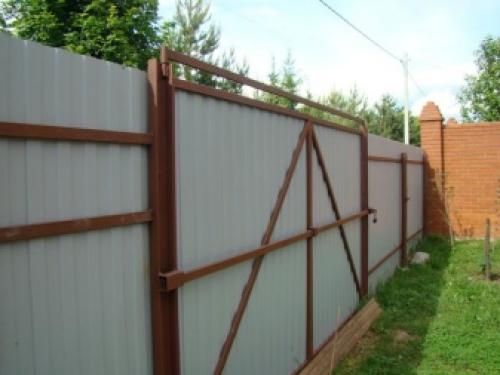

Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.

Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила

Полезный совет! Существует и другой популярный вариант упрочнения каркаса. Для этого в центре рамы к ее вертикальным сторонам приваривается горизонтальная перемычка, разделяющая каркас на 2 одинаковых прямоугольника. После этого углы каждого из таких прямоугольников соединяются диагональными перемычками. Выбирайте любой из двух рассмотренных способов упрочнения, они оба хороши.

Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.
