Котел в кирпичную печь для загородного дома своими руками. Сооружение теплообменника

Котел в кирпичную печь для загородного дома своими руками. Сооружение теплообменника

Схема монтажа теплообменника и накопительного бака.

Можно легко соорудить эффективный котел своими руками . Если он будет выполнен в виде бака, то необходима высококачественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить эффективность системы.

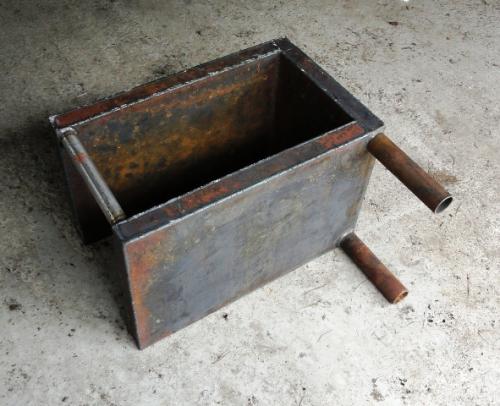

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность с одновременным быстрым прогревом. Стандартных размеров для такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота бака была не менее 500 мм для лучшей циркуляции.

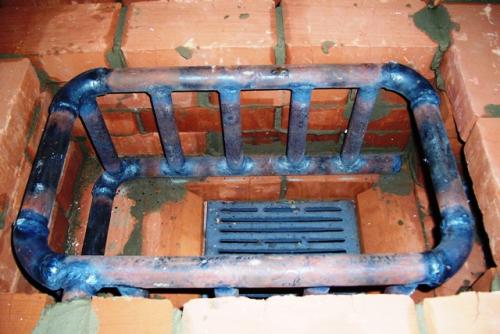

Если же теплообменник будет представлять собой змеевик или другой контур из труб, то тут также есть некоторые нюансы. Трубы для изготовления подобных конструкций должны быть толстостенными и не иметь швов. Если же бесшовную трубу найти затруднительно, то необходимо проварить уже имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Входную трубу лучше всего располагать у верхней части конструкции, а обратка располагается в любом удобном месте. Трубы свариваются не встык, а с фасками, чтобы избежать непроваренных участков, которые будут течь в дальнейшем. Минимальное расстояние между коленями конструкции 5-6 см, чтобы нагрев каждого колена был максимальным. Перед тем как поместить такой котел непосредственно в печь, необходимо наполнить его водой и проверить наличие течей, которые оперативно устраняются.

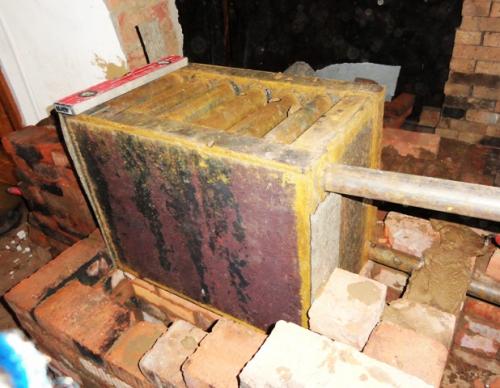

При помещении котла непосредственно в печь стоит придерживаться уровня, однако допускаются незначительные отклонения.

Водяной котел в печь. Каминные топки — плюсы и минусы

Прямоугольная печь с водяным контуром, изготовленная в виде камина, конструктивно гораздо ближе к ТТ-котлу. Боковые стенки топливной камеры омываются теплоносителем, лицевая и верхняя часть подогревает воздух помещения. Днище получает мало теплоты, поэтому в расчет не принимается.

Позитивные стороны каминных топок, оснащенных водяной теплообменной рубашкой:

• эффективность сжигания топлива – до 70%;
• приемлемая стоимость (сравнительно с кирпичными сооружениями);
• простой и быстрый монтаж;
• печь–камин, оборудованный прозрачной дверцей, отлично впишется в интерьер жилой комнаты.

Справка. Каминная водяная топка «Термофор Аквариус» с теплоотдачей 12 кВт обойдется в 530 у. е. Дополнительные затраты оценить сложно, их величина зависит от способа декоративного оформления камина. Бюджетный вариант: помещаете отопитель на прочное основание, подключаете к радиаторной сети, а отделку выполняете самостоятельно либо откладываете на потом.

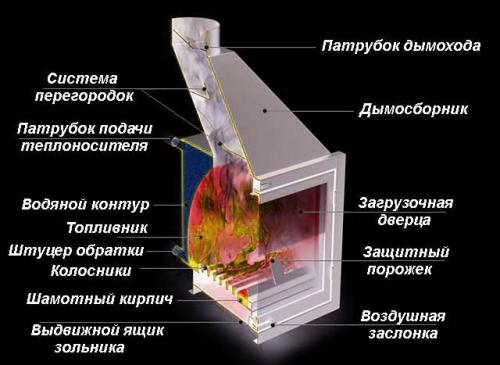

Котловой бак опоясывает камеру сгорания по бокам и частично сверху

Минусы металлических топок сходны с недостатками печей:

• камин быстро разогревается и охлаждается, нуждается в непрерывной циркуляции теплоносителя;
• обеспечивает теплом ограниченное число батарей;
• из-за перепада температур на внутренних стенках образуется конденсат и откладывается сажевый налет;
• полное сходство с натуральным камином достигается за счет оформления – декоративной кирпичной кладки либо гипсокартонной обшивки.

Используя каминную топку в качестве основного источника тепловой энергии, не рассчитывайте на длительное горение с 1 закладки. Пример: полезный объем камеры сгорания вышеупомянутого «Аквариуса» — всего 62 литра, но полностью забить топливник дровами не получится. Придется подкидывать поленья каждые 3—4 часа.

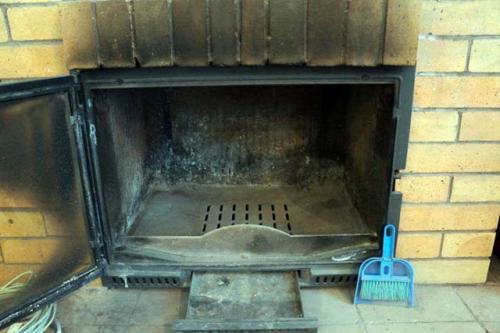

Со временем стенки топливника покрываются сажевым налетом, а панорамное стекло – копотью

Примечание. Большинство стальных печей страдает аналогичным недостатком – в режиме интенсивного горения только успевай подбрасывать дровишки.

Установка котла в кирпичную печь. Кирпичные котлы

Некоторые мои заказчики хотят установить в кирпичную печь теплообменник для водяного отопления. В основном это делается в таких случаях:

1. Когда нужно обогреть больше 2-х комнат, а расположить печь так, чтобы поверхности печи выходили во все комнаты нет возможности. Вторую печь делать не хочется.

2.Печь хотят небольшого размера, чтобы занимала меньше площадь, а обогреть нужно весь дом.

3.Котел для резервного отопления (когда отключают электроэнергию).

Во всех котлах, которые я делал теплообменник установлен в топке.

Когда меня спрашивают какой котел лучше поставить в печь я обычно рекомендую такой

Изготавливает такие котлы, а также трубчатые  в Иркутске компания Теплотен .

Часто бывает, что заказчик привозит готовый котел, и просит установить его в печь.

Некоторые из таких котлов я и хочу здесь продемонстрировать:

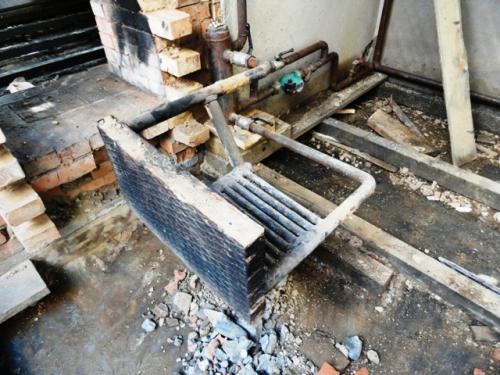

А вот этот теплообменник в момент его обкладки кирпичем

Кстати проект этого котла здесь

Это тоже П-образный теплообменник, к нему в верхней части добавлены еще трубы, соединяющие противоположные щеки.  Этот теплообменник сильно охлаждает топку и дрова в нем плохо горят

Это фото кладки котла

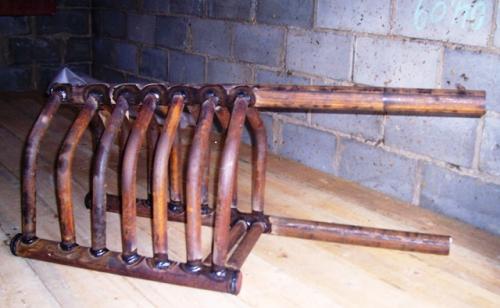

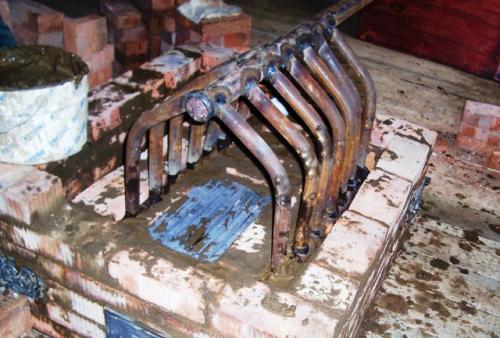

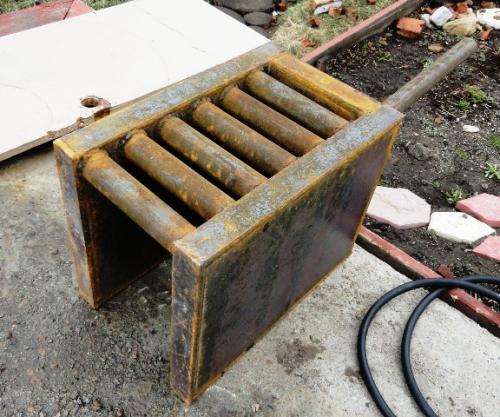

А это уже трубчатые теплообменники

Если такой теплообменник монтировать в печь с варочной плитой, то плита плохо греет. Чтобы плита грела лучше в верхней части теплообмениика не должно быть труб, загораживающих плиту. Например так

Вот трубчатый теплообменник, установленный вдоль одной стенки топливника

Здесь снята варочная плита для ремонта топки

Приходилось устанавливать и такой теплообменник

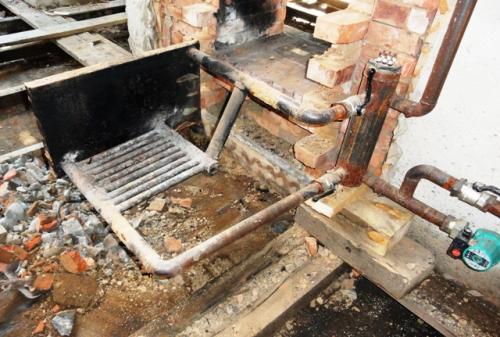

Параллельно теплообменнику подключен электрокотел

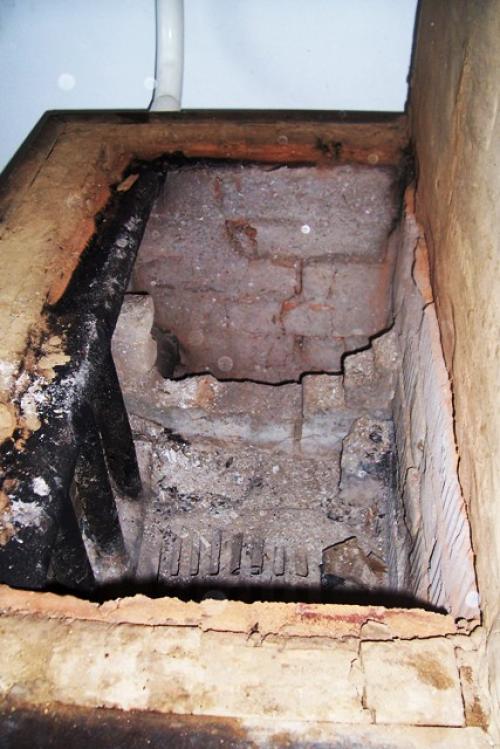

Эту печь с камином я делал 6 лет назад. Она почти не работала. Дом использовали как дачу и жили только летом.  В этом году у дома поменялись хозяева. Новые хозяева решили делать перепланировку. На месте кухни должна быть ванная комната. От печи решили избавиться, оставили только камин.

Самый большой недостаток котлов с теплообменником, установленным в топке, это то, что не получается добиться оптимальной температуры для сжигания дров. Теплообменник сильно охлаждает топку и получается не полное сгорание топлива и сильное образование сажи в дымоходе.

Как сделать котел в печь для водяного отопления. Кладка кирпичной печи с водяным котлом

Схема устройства твёрдотопливного котла.

Кладка кирпичной печи с водяным котлом производится в следующей последовательности:

1. Заливается фундамент под местом расположения печи.
2. Пока фундамент сохнет, смешивается раствор глины и песка в соотношении 1:2. В зависимости от жирности глины эту пропорцию можно изменять. До начала приготовления смеси глина отмокает в воде в течение 10-12 часов (большие комки глины необходимо при этом размять руками). Перед началом кладки песок и глина тщательно перемешиваются.
3. На высохший фундамент выкладывается гидроизоляция – обычно рубероид с размером будущей печи.
4. Поверх гидроизоляции наносится слой раствора, выравнивается и укладывается первый слой кирпича. Следует учесть, что для внешнего слоя лучше использовать красивый кирпич, он будет выглядеть более эстетично. Внутренние слои можно формировать из бракованных или битых кирпичей.
5. Каждый слой кирпича тщательно покрывается раствором.
6. На необходимой высоте делается отделение для золы и непосредственно топка.
7. В отделении для золы размещается лист металла, для того чтобы в дальнейшем удобно было выгребать зольные остатки. Тут же устанавливается дверца поддувала.
8. За топкой, в передней части дымохода, устанавливается водяной котел. Для него сооружаются кирпичные выступы с металлическими уголками. Необходимо использовать уровень, чтобы предотвратить образование воздушных пробок. В самой топке закрепляется дверца для загрузки топлива.
9. Поверх котла ставится металлическая плита, формируется дымоход и система прочистки. Будет нелишним сделать отдельную дверцу для чистки котла от нагара.
10. На полу перед топкой закрепляется металлический лист, чтобы соблюсти правила противопожарной безопасности.

Самодельный водяной котел для кирпичной печи. Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

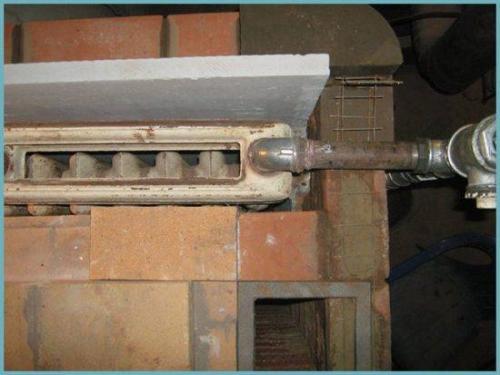

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

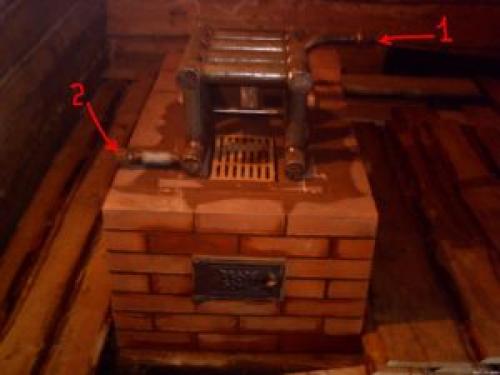

Котел в грубу своими руками. Про теплообменник

При сооружении печи из кирпича с котлом водяного отопления своими руками следует учитывать множество факторов и рассчитывать проект в комплексе. Любой вид материалов и конструкций имеют свои достоинства и недостатки.

Смонтировать регистр с водой в печь можно несколькими способами:

• Внутри очага;
• В дымоходе;
• В теле печи, рядом с очагом.

В зависимости от места расположения, выбирают материал для теплообменника и его форму:

• Медные – эффективные, благодаря высокой теплопроводности металла, но из-за низкой температуры плавления меди, необходимо постоянная циркуляция воды в системе;
• Стальные – для котлов применяются жаропрочную сталь с толщиной стенки 4-5 мм. Для долгой службы стальных конструкций воду из них сливать не рекомендуется.
• Нержавеющая сталь – дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только трудоемкость изготовления.

При выборе вида материала и места установки теплообменника стоит помнить, что расположив водяной контур в очаге, в летнее время вся система будет нагреваться, чтобы этого избежать придется выводить отдельные батареи для снятия лишнего тепла.

При установке теплообменника в дымоходе, в конструкцию печи вносят дополнительные заслонки, которые не нагревают котел во время летней эксплуатации печи. При этом следует учитывать, что теплообменник должен быть большего объема, чем при встраивании его в очаг. Кроме этого, котел не должен снижать пропускную способность дымовых каналов.

Расчет мощности и размеров

Для нормального обогрева помещения необходимо правильно рассчитать площадь регистра и его мощность. Для кирпичной печи достаточно приблизительного расчета, точный сделать невозможно, из-за множества факторов и переменных.

Из практики известно, что для отопления 10 м² помещения требуется 1-1,5 кВт энергии. С одного квадратного метра теплообменника можно получить 5-10 кВт. Чтобы определить мощность регистра более точно, необходимо учесть:

• Месторасположения змеевика в печи;
• Вид топлива – дрова, уголь. При сжигании, дрова дают меньше тепловой энергии.
• Примерную температуру в очаге и месте расположения теплообменника;
• Среднюю температуру воды во всем контуре;
• Коэффициент теплоотдачи материала, из которого сделан змеевик.

По мере сгорания топлива, мощность теплообменника будет снижаться, поэтому рассчитанную площадь змеевика лучше увеличить на 10-15%.

Котел в печку чертеж. Особенности разводки труб водяного контура

Систему труб подключают к теплообменнику, установленному в печи, через раструбы, которые вводят сквозь одну из стенок. Водяной контур в такой системе чаще устраивают в виде двухтрубной системы. Разводка может быть, как нижняя, так и верхняя.

Регистр для печи из старой батареи

Естественно, отопительный контур должен быть полностью укомплектован. Расширительный бак устанавливают в самой верхней точке магистрали, ставят предохранительный и воздушный клапаны, а также обязательно включают в систему блок безопасности с манометром, на входе и выходе радиаторов подсоединяют вентили.

Водяной контур можно подключить к циркуляционным насосу, он заметно повышает КПД и позволяет более гибко подойти к решению вопроса разводки труб. Но в таком подходе существует проблема. Если из-за перебоев в электроснабжении насос перестанет работать, вода не будет циркулировать и начнет закипать в змеевике.

В холодную зимнюю пору, когда котел работает на всю, может быть достаточно одной минуты, чтобы последствия были плачевными. Печь, в отличие от газового котла, быстро выключить не удастся. По этим причинам рекомендуют устраивать комбинированный способ разводки.

Вывод труб под отопление

В подающей трубе, после ее выхода из печи, устраивают коллектор разгона, поднимая трубу вертикально на 1-1,5 м, а затем опускают на уровень радиаторов. Участки магистрали располагают под уклоном в 3-5°. В случае аварийного режима циркуляция теплоносителя будет естественной.

Циркуляционный насос лучше монтировать в контур на обратке как можно ближе к расширительному бачку при помощи байпаса, при этом ось насоса должна располагаться строго по горизонтали.
