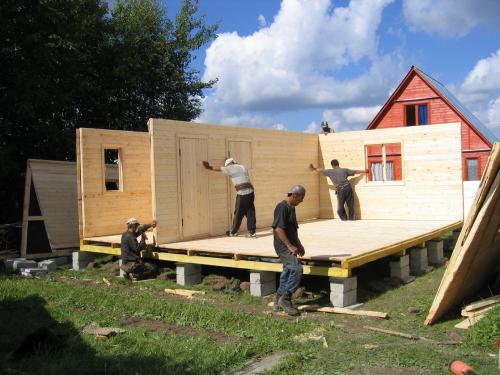

Чем отличается щитовой дом от каркасного строения. Особенности конструкции щитовых построек
Каркасный и аналогичный каркасно-щитовой жилой дом несколько отличаются. Поэтому чтобы понять, в чем их разница, необходимо проанализировать конструкцию обоих.
Каркасно-щитовые (панельные) постройки собирают из специальных щитов-панелей, предварительно изготовленных в заводских условиях. При соблюдении в процессе производства всех требований, предъявляемых к элементам щитовой конструкции, а также высокой точности сборки деталей, изготовленных на заводе, строительные работы выполняются максимально быстро.
Возведение каркасно-щитового здания на строительной площадке осуществляется с применением специальных подъемных механизмов, отличающихся достаточно большими размерами.
Высокую точность сборки конструкции обеспечивают чаще всего зарубежные производители. Большинство отечественных производителей не имеют такого оборудования для изготовления домокомплектов высокого качества.
Использование для строительства некачественных комплектов негативно отразится на комфорте проживания в жилом доме. В процессе эксплуатации, особенно в зимний период, будут наблюдаться значительные потери тепла, несмотря на то, что каркасно-щитовые конструкции с применением утеплительного материала считаются наиболее теплосберегающими.
Еще один существенный недостаток таких построек – это шаблонная сборка, т.е. невозможность внесения изменений в типовой проект постройки.
Мнения специалистов о том, какой сегодня жилой дом лучше строить, каркасный или аналогичный щитовой, расходятся. Это происходит из-за того, что современные производители, независимо от предусмотренной технологии строительства, учитывают множество факторов:
- Стандарты архитектурного проектирования;
- Разнообразие дизайнерских решений;
- Энергетическую эффективность;
- Эргономичность;
- Экологическую безопасность и прочие эксплуатационные характеристики.
Каркасно-щитовая технология домостроения сегодня считается одной из самых перспективных и прогрессивных. А каркасная технология характеризуется высоким качеством сборки конструкции, практичностью в процессе эксплуатации.
Возведение щитовой постройки частному застройщику обойдется дороже, чем аналогичного дома по каркасной технологии. Это связано с тем, что в первом случае понадобится привлечение специальной строительной техники, но все строительные работы занимают меньше времени.
Старые щитовые дома. Описание патента на изобретение
При конструировании сборных щитовых деревянных домов обычно применяются угловые сопряжения и сопряжения при пересечении стен, которые имеют ряд существенных недостатков.
1.Устройство сопряжений вызывает дополнительный расход древесины на стойки и пилястры.Древесина обладает больщей теплопроводностью, чем утеплитель, что приводит к снижению термических сопротивлений. Кроме того, при недостаточно тщательном выполнении этих сопряжений не обеспечивается непродуваемость стен.
2.Монтаж сопряжений требует высококвалифицированной рабочей силы.
Отличительная особенность указанного дома заключается в применении стеновых щитов угловой и Т-образной формы, устанавливаемых в местах пересечения стен, с целью исключения сопряжений в этих местах.
Применение таких щитов не увеличивает количество монтажных марок. Щиты могут применяться для любых планировок.
На фиг. 1 изображен план щитового дома; на фиг. 2 - перспективный вид углового щита; на фиг. 3 - перспективный вид щита, устанавливаемого в месте пересечения стен; на фиг. 4 - план углового щита; на фиг. 5 - разрез щита по А-А на фиг. 4.
Как видно из фиг. 1, в местах пересечения стен применены угловые щиты / или Т-образные щиты 2. Детали углового щита показаны на фиг. 4 и 5. Щит состоит из двойной досщатой общивки 3-внутренней и наружной. Промежуток между общивками заполнен термоизоляционным материалом 4. В качестве пароизоляции применена с внутренней стороны гудронированная бумага 5, а с наружной - строительная бумага 6.
В месте пересечения стен нет никаких деревянных стоек. Вся нагрузка от перекрытия и кровли воспринимается вертикальной обшивкой.
Предмет изобретения
Сборный деревянный щитовой дом, отличающийся применением стеновых щитов угловой и Т-образной формы, устанавливаемых в; местах пересечения стен,, с целью исключения сопряжений в этих местах.
Щитовой дом это хорошо или плохо. Почему каркасные дома считаются плохими
Откуда происходят все эти мифы? Скорее всего их распускают производители традиционных и новых строительных материалов – кирпича и бетона.
Решение построить собственный дом за городом принимается обычно быстро, если на это имеются средства. А вот выбор конструкции дома – это вопрос более сложный.
Большинство отечественных застройщиков непременно желают чтобы вы имели каменный дом. Не всегда, правда, кирпичный, потому что кирпич стоит дорого и часто не по карману бюджетному застройщику.
Типичный семейный дом
В текущих реалиях пенобетонные и газобетонные блоки сегодня очень популярны, также представляют интерес такие материалы, как шлакобетон и керамзитобетон, нередко можно встретить жилые дома, построенные из арболита (опилкобетона), хотя этот материал заметно дороже, чем ячеистый бетон.
Так же существуют и более современные технологии строительства 2020 года, но мы их уже рассмотрели в своих предыдущих. Всё к чему это ведётся ?
Происхождение мифов
Бытует мнение, что непростые климатические условия России совершенно не подходят
каркасному строительству. Такие дома сложно обогреть, они могут быть разрушены сильным ветром, древесина отлично горит, быстро начинает гнить. Появление этого мифа, имеет под собой определенную почву. Каркасное строительство не требует применения традиционных, а также новых современных материалов:
- бетона;
- кирпича.
В принципе, каждый выбирает материал для строительства дома в зависимости от своих финансовых возможностей. Сегодня большой популярностью пользуется:
- пенобетонные блоки;
- шлакобетон;
- керамзитобетон;
- арболит;
- ячеистый бетон.
Очень редко вспоминают о древесине. Большинство застройщиков считают этот материал пожароопасным, имеющим небольшой срок эксплуатации. Стоимость древесины можно сравнить с ценой на кирпич. Мысли о строительстве каркасного дома отпадают сами собой.
Темпы роста строительства в таблице ниже показывают нам статистику из которой становиться понятно, что основной объем строительства приходиться на монолитные и кирпичные строения.
| Год | Кирпичные, тыс. м2 | Монолитные , тыс. м2 | Каменные , тыс. м2 | Панельные, тыс. м2 | Деревянные, тыс. м2 | Блочные, тыс. м2 | Другие, тыс. м2 |
| 22 341 | 16 509 | 1479 | 6003 | 7097 | 20 863 | 11 344 | |
| 23 606 | 16 426 | 1414 | 6464 | 8831 | 10 066 | 15 225 | |
| 22 388 | 17 441 | 1233 | 5650 | 9352 | 9240 | 16 866 |
Строительство по типам материалов при вводе жилья
Однако, выбор конструкции, это всегда достаточно сложный вопрос. В основном, отечественные застройщики, стремятся построить каменное здание. Но бюджетный застройщик не всегда может позволить себе кирпичный дом, так как он отличается высокой стоимостью.
Да к тому, что о дереве речь заводится крайне редко, потому что оно, по мнению многих застройщиков, обладает двумя очевидными недостатками: недолговечностью и пожароопасностью. Да и стоимость древесины не такая уж и низкая даже в сравнении с домами кирпичными. И уж совсем мало кто думает о том, чтобы построить себе каркасный дом.
Щитовой дом зимой. Что это за постройки?
Изначально каркасно-щитовые дома устанавливались на дачных участках:
- Во-первых, это быстро, в зависимости от типа дома строительство занимает 1-2 месяца.
- Во-вторых, дешево, в отличие от строительства полноценного кирпичного, пусть и небольшого, домика.
Так как дачный сезон – это весна, лето и ранняя осень, то такие дома редко утепляли, потому что в этом просто нет необходимости.
С тех пор, как каркасно-щитовые дома пришли на обычный домостроительный рынок, к их названию добавилось «для зимнего проживания» или «постоянного проживания». Это означает, что данный каркасно-щитовой дом полностью утеплен и пригоден не только для сезонного в нем пребывания, но и для постоянно жизни, включая зимнее время.
Целесообразность здания
Строительство здания целесообразно, если жилье нужно построить быстро и с ограниченным бюджетом. Даже при хороших темпах строительства и использовании новых материалов, постройка кирпичного дома занимает в среднем 4-6 месяцев, если грамотно распланировать по сезонам все работы, возведение каркасно-щитового дома займет в четыре раза меньше времени, а по качеству дом мало чем будет уступать стандартным, более фундаментальным постройкам.
В вопросе строительства или покупки недвижимости очень важна цена. Если хочется жить в своем доме, а бюджет весьма ограничен, то обзавестись кирпичным домом не получится, в то время как каркасно-щитовые дома в несколько раз дешевле каменных.
Ландшафт вокруг постройки остается практически нетронутым. Чтобы построить такой тип дома, не нужно делать глубокий фундамент и вести масштабные земляные работы. Поэтому если на участке уже есть деревья или уже велись какие-то ландшафтные работы, то при монтаже дома их можно сохранить по максимуму.
Ну и немаловажную роль играет экологичность. Так как основу каркасно-щитовых домов чаще всего составляет дерево, дышащий и самый натуральный строительный материал, жители такого дома всегда будут чувствовать себя в гармонии с природой.
Не смотря на простоту сборки и конструкции, концепция каркасно-щитовых домов разрабатывалась профессиональными архитекторами, которые учитывали все: качество материалов и нагрузку на них, а поэтому такие дома при правильном уходе стоят очень долго.
На заметку. Постройки можно возводить во всех регионах, кроме самых северных, так как благодаря хорошей теплоизоляции они «не боятся» ни сильных морозов, ни жаркого солнца.
Щитовой дом минусы. Что такое каркасный дом
Каркасный дом — это дом, в основе которого есть несущий каркас. Он в свою очередь заполняется современными материалами для влаго-, ветро- и теплозащиты и обшивается отделочными материалами. По завершении работ стена каркасного дома будет напоминать слоеный пирог, рассказывает инженер-конструктор индивидуальных домов с деревянным каркасом, эксперт Ассоциации деревянного домостроения Дмитрий Супрун.
Сама технология каркасного строительства появилась давно. К ней косвенно можно отнести древние китайские храмы, построенные несколько тысяч лет назад по рамной технологии, которую можно считать родоначальницей каркаса. Но классический каркас появился несколько столетий назад в Европе, а затем получил широкое распространение в Америке. В России каркасная технология чаще всего использовалась в дачном строительстве, рассказывает руководитель проекта DOM TECHNONICOL Андрей Баннов. Как и любая технология, каркас со временем пережил несколько трансформаций. По оценкам DOM TECHNONICOL, сегодня более половины строящихся частных домов возводятся по каркасной технологии. Это могут быть и загородные дома, и коттеджи с современным интерьером, которые подходят для круглогодичного проживания.
Технология каркасного домостроения подходит для регионов с разным климатом. Но «внутренности» конструкции и теплоизоляции дома для разных местностей будут отличаться — в суровом климате потребуется лучше утеплить дом. Более того, каркасные дома подходят не только для холодных регионов, но и для зон с повышенной сейсмической активностью. «У каркаса за счет малого веса инерция меньше, чем у каменных конструкций, за счет подвижности узлов каркасные дома более адаптивны к землетрясениям. Сейчас даже разработаны специальные узлы для строительства в сейсмоопасных регионах», — рассказал Андрей Баннов.

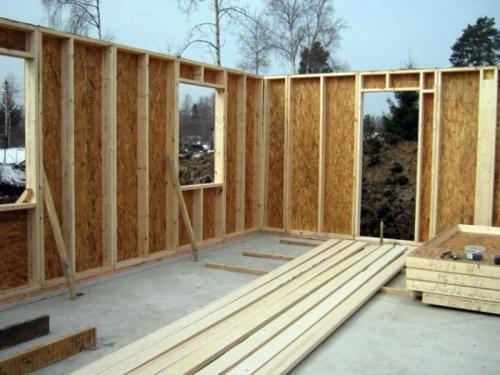

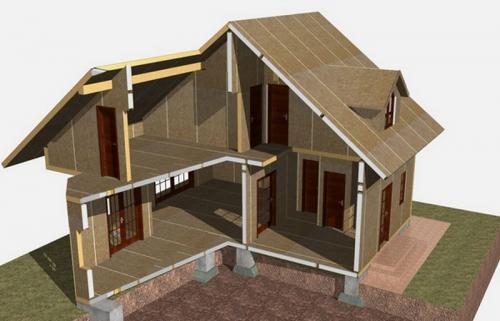

Щитовой дом из чего сделан. Щитовой дом: преимущества и недостатки
Еще один момент, с которым нужно разобраться, подходя к вопросу особенностей щитовых домов, заключается в том, что изготавливаться панели могут по-разному – вернее сказать, что в них может использоваться различный утеплитель. В частности, взамен минеральной ваты некоторые производители накачивают в середину каркаса полиуретан – монтажную пену, которая ничего хорошего владельцам таких домов не сулит. Причин отказаться от дома из сэндвич-панелей много, но в большинстве случаев людям хватает того, что это пожаронебезопасный материал, который к тому же еще и не проводит пары влаги – это термос, и по-другому его не назовешь. Хотите жить в термосе? То-то и оно. Но вернемся к нормальным каркасно-щитовым домам и разберемся с их преимуществами и недостатками.
- Как вы уже поняли, самым главным основополагающим моментом выбора строений в пользу щитовых является скорость возведения дома – как правило, основные строительные работы завершаются уже спустя три месяца. Еще столько же или чуть меньше нужно добавить на отделку и можно считать себя счастливым владельцем новенького дома.
Щитовой дом: преимущества и недостатки фото
- Масса готовых решений. Это не тот дом, который проектируется, ходя и здесь не без этого. Огромный выбор различных типовых проектов позволяет производить не только строительство на заказ, но и продажу таких домов в разобранном виде. По сути, человек может купить набор элементов, которые самостоятельно собрать по прилагаемой схеме – это конструктор для больших дядей и тетей. В принципе, в этом же месте прячется и недостаток – на уникальность и индивидуальность рассчитать не приходится. Нет, это не исключается, но индивидуальное проектирование и изготовление конструктора обойдется в разы дороже.
- Масса вариантов отделки фасада. По большому счету, здесь применимы практически любые технологии и материалы – начиная с банальных панелей разного типа и заканчивая классической штукатуркой или облицовкой клинкером , который сделает ваш щитовой дом полностью схожим с кирпичным строением. Естественно, некоторые технологии отделки могут применяться в видоизмененном варианте – к примеру, чтобы оштукатурить лист ОСБ, понадобится затянуть его металлической сеткой, а это как минимум удорожание проекта. В общем, здесь также следует выбирать не только исходя из желаний, но и учитывая свои возможности.
- А что же эксплуатационные характеристики? В общем-то, неплохо, кроме срока эксплуатации – в принципе, на ваш век хватит, а вот у детей могут возникнуть проблемы. Хотя как знать – во многом все зависит от качества материалов, правильности сборки и тому подобных вещей. Именно по этой причине, если позволяют финансы, жилые и дачные щитовые дома лучше монтировать руками специалистов.

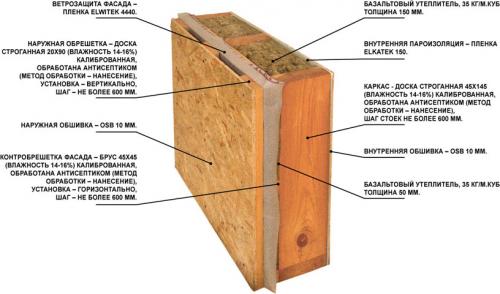

Щитовой дом ссср. Преимущества и недостатки каркасно-щитового строительства
Главное преимущество щитовых домов – их дешевизна и высокая скорость строительства
- Фундамент можно строить самый лёгкий (обычный ленточный, например), что возможно благодаря лёгкости самой конструкции дома. В итоге это существенно удешевляет стоимость каркасного строительства;
- Максимальный срок строительства каркасного дома с учётом времени затраченного на фундамент – 6 месяцев, причём это действительно максимальные сроки. Если же речь идет просто о такой работе, как сборка щитовых панелей на уже готовый фундамент, то возведение дома потребует от силы 3 месяца. Технология, как уже было отмечено выше, действительно доведена практически до совершенства. И это не пустые слова;
- Проекты каркасного дома не предполагают усадки строения, из-за чего щитовой дом своими руками построить довольно просто;
- Щитовое оборудование стоит относительно дёшево, наиболее сложно и дорого будет построить именно фундамент здания, хотя технология его возведения разработана достаточно давно;
- Для строительства каркасного дома не потребуется использование тяжёлой и дорогостоящей техники типа экскаватора;
- Высокая устойчивость к сейсмическим колебаниям. Проекты каркасного дома популярны, например, даже на Камчатке, где сейсмическая активность является самой интенсивной на территории России;
- Щитовое оборудование можно найти на любом строительном рынке;
- Для строительства дома используется только экологически чистое щитовое оборудование;
- В каркасно-щитовом доме есть возможность спрятать внутри стен все возможные коммуникации.
