Самодельные газовые котлы для отопления частного дома. Электрические котлы

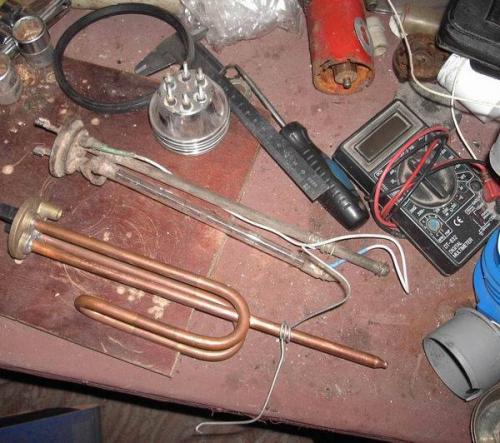

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.
Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.
Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.
Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.
Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.
Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.
Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.
На водяной циркуляции

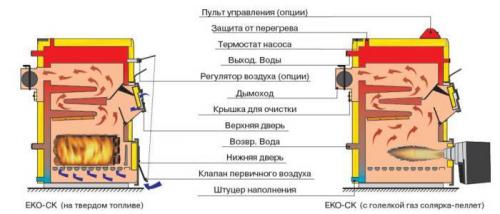

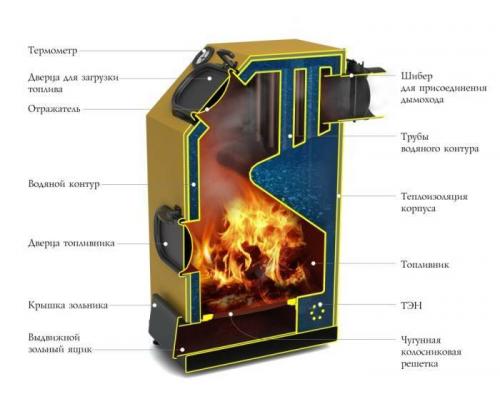

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.
Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.
На принципе пиролиза
Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.
Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.
Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.
Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.
Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.
Котел из трубы своими руками. Твердотопливный котел своими руками
Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.
Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.
Первый этап самодельного котла включает следующие шаги:
- Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
- Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
- В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
- Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
- Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.
Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества
- К корпусу котла приваривают ножки из равнополочного уголка.
- Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.
Теплообменник для твердотопливного котла своими руками
Второй этап – производство теплообменника:
- Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
- Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
- Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
- В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
- Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).
Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более
- Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
- К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
- К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.
Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува
Как правильно собрать котел
После выполнения двух основных этапов приступают к завершающему.
Третий этап – сборка котла:
- Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
- Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
- Дымовой патрубок вставляют в дымоход.
- Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
- Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
- Если тест прошел нормально, котел загружают на полную мощность.
Самодельный газовый котел с высоким кпд. Определяемся с типом
В специальной литературе или на специализированных сайтах можно найти чертежи отопительных агрегатов любого типа. Поэтому сначала необходимо решить, на чем будет работать котел. Для отопления частного дома могут быть использованы агрегаты следующих типов:
- На дизельном топливе. Сам по себе отопительный агрегат, работающий на дизтопливе, относительно несложно изготовить своими руками. Однако настройка форсунок в горелки представляет собой очень трудную задачу, поэтому далеко не каждый домашний мастер возьмется за выполнение такой работы.
- Электрический. Собрать агрегат для отопления, работающий на электричестве, относительно несложно. Однако этот вариант организации отопления нечасто используется для частного дома, поскольку эксплуатация котла будет обходиться недешево.

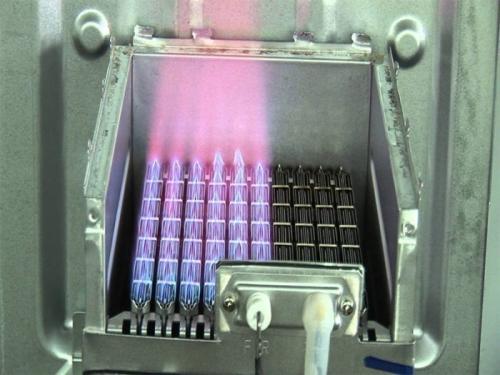

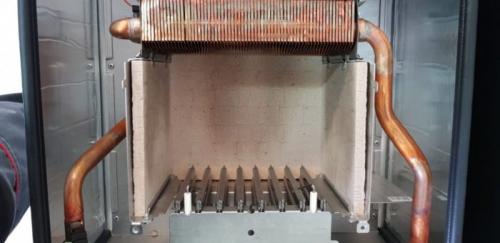

- Газовые. Этот тип котлов является весьма распространенным, причем, газовый агрегат может работать как на природном, так и на сжиженном газе. Однако лучше не предпринимать попыток своими руками собрать газовый котел. Дело в том, что газовый котел – это потенциально опасное оборудование, а при самостоятельной сборке вряд ли получится соблюсти все требования безопасности.
- На твердом топливе. Этот вид отопительных агрегатов по популярности не уступает газовым, но в отличие от последних, твердотопливный котел вполне можно изготовить своими руками. Агрегаты, работающие на твердом топливе, могут быть разными. Наиболее часто используются установки длительного горения. А вот модели пиролизного типа, а также котлы, работающие на пеллетах, самостоятельно изготавливаются реже, так как отдельные элементы этого оборудования стоят недешево.
Источник: https://domastroevo.ru/stati/gazovyy-kotel-svoimi-rukami-chto-dalshe
Самодельный газовый котел на пропане. Современные отопительные котлы на дровах

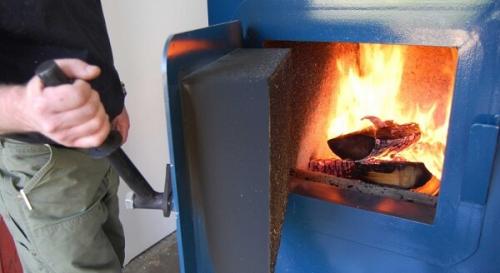

Традиционные твердотопливные котлы, работающие на дровах, считаются самыми известными среди аналогичных устройств. Они имеют обычную конструкцию из топочной камеры большого объема и чугунного теплообменного аппарата.
Их основными преимуществами являются простой тепловой цикл работы и энергетическая независимость. Можно также подключить газовый котел к баллону с пропаном, если дополнительным топливом будет выступать сжиженный газ, а в комплекте к твердотопливному котлу будет находиться специальная горелка для газа или даже масла, когда потребуется отрабатывать отходы ГСМ.
Тем не менее, у них есть и существенный недостаток, небольшой период работы с одной загрузкой топлива не более 3-4 часов, кроме того они никогда не выполняются настенными.
Пиролизные твердотопливные отопительные агрегаты — предназначены для работы на дровах преимущественно твердых пород. Такие источники отопления укомплектованы двумя камерами сгорания, в первой протекает первичное горение с дефицитом кислорода, который запускает процесс пиролиза с генерацией газа. Во второй пиролизный газ догорает, что повышает КПД котла до 90% и время работы на одной засыпке до 8 часов.
Дровяные котлы длительного горения — предназначены для работы на любом пиломатериале, время работы с одной загрузкой топлива от 12 часов до нескольких дней.
Подобный эффект достигается за счет специальной камеры сгорания, в которой организован процесс верхнего горения, в результате чего дрова медленно тлеют. Продлевает время работы большой топочный объем, способный загрузить порядка 50 кг дров.
Источник: https://domastroevo.ru/stati/gazovyy-kotel-svoimi-rukami-chto-dalshe
Самодельный котел для отопления дома. Особенности сооружения
Самодельный отопительный котел для кирпичной печи может быть выполнен в различных вариациях, в зависимости от применения. Подобная конструкция может быть установлена не только в жилом доме, но и в служебных или хозяйственных помещениях, например, в теплице.
Самым важным этапом является правильная установка котла. Он должен находиться непосредственно в печи. Самодельный водяной котел отопления в кирпичную печь на дровах или угле устанавливается в виде буквы «П». Чертежи для данного процесса можно легко найти во всемирной паутине. Оптимальным материалом для его сооружения станет труба или листовой металл.
Для сооружения отопительного агрегата также пойдут неиспользуемые чугунные радиаторы, которые использовались в старых системах отопления многоэтажных жилых помещений. Перед монтажом радиатор нужно хорошо очистить, промыть и обработать соляным раствором. Это позволит значительно продлить срок службы самодельного водяного котла.
Сварить водяной котел для печи можно самостоятельно. Это несложно сделать при наличии чертежей и небольших навыков в этой сфере. Если же опыт отсутствует, то сварку оборудования для печи нужно доверить специалисту.
Несмотря на явные преимущества, подобное водяное отопление для печи имеет и свои недостатки:
- Работа печи требует постоянной диагностики и контроля.
- Зольная камера печи должна регулярно чиститься.
- Подобная конструкция с печью используется преимущественно в холодное время года.
- Износ конструкции котла в связи с высокой температурой внутри печи.
- Отсутствие системы аварийного контроля, что обусловлено особенностями конструкции кирпичной печи.
Однако, при отсутствии других вариантов и при качественно выполненной работе, отопление с использованием печи будет неплохим вариантом.
Что можно сделать из старого газового котла. Можно ли заменить газовый котел самостоятельно
Согласно актуальным требованиям, замена газового котла приравнивается к перепланировке, поэтому необходимо пройти полный процесс переоформления. Тем не менее, законность смены зависит от того на какой новый котлоагрегат вы меняете старый:
- при замене на аналогичный газовый котел того же производителя, той же модели и мощности, в согласовании нет необходимости, а демонтаж старого и установку нового котла можно произвести самостоятельно;
- при замене на анлогичный по мощности, но другой модели , официально требуется получение соглашения и составление нового проекта, поскольку в нем содержатся уникальные порядковый и серийный номера котла, в связи с иными характеристиками могут потребоваться изменения в отопительной системе. Однако некоторые владельцы все же меняют оборудование самовольно, рассчитывая на то, что поверки зачастую обращают внимание лишь на мощность. В редких случаях выплачивают штраф и узаконивают замену.
Во всех остальных случаях: при смене на другую модель другой мощности, напольного на настенный, в том числе и при замене на более мощный, даже аналогичной модели, нужно проходить весь процесс согласования и подключения.
Сделать это несколько легче, поскольку система отопления уже собрана, а изменения в обвязке или проводке обычно не требуются. Демонтаж старого котла и монтаж нового можно произвести своими силами, но для подключения к газовой магистрали и первичного запуска необходимо вызывать сертифицированных специалистов, в противном случае гарантия на оборудование будет недействительной.
Чтобы поменять газовый котел на электрический, необходимо лишь подать заявление на отключение от газовой магистрали. Электрокотлы мощностью свыше 10 кВт требуют более простого согласования в местных службах Энергонадзора.
Самодельные котлы отопления чертежи. Выбираем конструкцию обогревательного котла
Печи для обогрева и твердотопливные котлы при сходстве процессов горения различаются по функциональности. Отопительный котёл, в отличие от печи, должен не только обогревать помещение по месту установки, сжигая дрова или уголь, но и снабжать отопительный контур нагретым теплоносителем. Но для выполнения второй задачи мало разместить в печи теплообменник (участок отопительного контура) — необходимо также обеспечить непрерывность горения топлива и равномерность циркуляции теплоносителя через этот змеевик.
Трубный теплообменник твёрдотопливного котла из огнеупорного кирпича
Какую конструкцию котла выбрать, чтобы было легче его изготовить своими руками, с какими сложностями придётся столкнуться в процессе работы? На эти вопросы можно получить ответ еще на стадии проектирования. Чертежи самодельных твердотопливных котлов дают достаточное представление о том, как выглядит та или иная конструкция, и на что следует обратить внимание в процессе изготовления.
Пример схематичного изображения твёрдотопливного котла снаружи: виды спереди, сбоку и сзади.
*
Каждая разновидность котельного оборудования, работающего на твердом топливе, имеет свои особенности конструкции и нюансы изготовления. Планируя самостоятельную сборку отопительного агрегата, необходимо решить, какой конструкции отдать предпочтение — с нижним или верхним (шахтным) способом горения.
Агрегаты с нижним горением — это оборудование, в котором дверка для загрузки дров расположена в верхней части камеры сгорания, но сгорание топлива происходит снизу, в результате чего верхние слои закладки под собственным весом перемещаются вниз, а дожигание дыма происходит в верхней части. В зависимости от модели, движение воздуха через топку происходит снизу вверх принудительно (вентилятор) или же естественным путём (тяга), что обуславливает независимость от электросети, но пониженную эффективность и меньший объём загружаемого топлива.
Схематичное изображение в разрезе твёрдотопливного котла с нижним горением топлива
В твёрдотопливных котлах шахтной конструкции загрузка дров производится через дверку, которая расположена в верхней части камеры сгорания. Такие агрегаты оборудуются принудительной тягой, которая направлена сверху вниз — гонит дым в нижнюю часть топки, где он в смеси с воздухом сгорает, а по пути подогревает и дополнительно просушивает топливо нижних ярусов.
Схема работы твёрдотопливного отопительного котла с верхним способом горения топлива
К самостоятельному изготовлению больше подходит агрегат с нижним способом горения, так при его сборке можно обойтись без вентилятора для принудительной тяги.
Твёрдотопливный стальной котёл нижнего горения без отделки
Важно! Чем сложнее конструкция оборудования, тем выше технологические требования к качеству исполнения её составляющих, которые не должны иметь отклонений от расчётных параметров. Не менее ответственен и процесс сборки такого агрегата.
*
По способу горения котлы на твердом топливе могут быть рассчитаны на обычный режим или же работать с выходом на пиролиз — процесс разложения твёрдого топлива на две составляющие и с последующим раздельным их сжиганием. Отдавая предпочтение второму, более сложному, варианту, придется учитывать необходимость установки второй камеры сгорания, что увеличит габариты отопителя и, соответственно, потребует большего количество материалов.
Выбор типа отопительной техники во многом определяется видом твердого топлива, которым будет снабжаться нагревательный прибор. Если у вас под рукой в большом количестве дрова, лучше будет, если сделанный вами котел будет рассчитан на топку дровами. При большей доступности каменного угля подойдет другая модель. Длительность горения закладки, качество обогрева определяются типом твердотопливного котла, его мощностью и эффективность ю конструкции.
На заметку: температура горения угля значительно выше, чем у дров, поэтому колосники , теплообменник и корпус котла под уголь изготавливаются из стали большей толщины. Альтернативой может стать создание корпуса и топочной камеры котла из огнеупорного кирпича.
Если нет возможности создать внешний корпус агрегата из стали необходимой толщины, рациональным решением станет кирпичный твердотопливный котел . Футеровка огнеупорным кирпичом позволит создать просторную, удобную и устойчивую к высоким температурам камеру сгорания.
Сооружение камеры сгорания из огнеупорного кирпича с размещением внутри теплообменника
Выбор котла с конструкцией приемлемой сложности необходимо делать после анализа технического исполнения и объективной оценки своей компетенции и возможностей. При наличии сомнений, чтобы исключить вероятность неоправданной порчи материала, лучше отдать предпочтение агрегату простой, понятной по чертежам конструкции — даже такой твёрдотопливный котёл способен обеспечить дом теплом в холодное время года.
