Монтаж электрокотла на стену

1. Очистите стену от пыли и грязи.
2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

В зависимости от модели, крепежные элементы могут незначительно отличаться. При монтаже моделей Protherm Скат нужно закрепить монтажную планку, а затем просто подвесить на нее котел. Подробный алгоритм всегда указан в инструкции.

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем,.

1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром,.

На схемах обвязки электрокотла изображены не все отсекающие запорные краны, которые желательно устанавливать перед и после каждого элемента обвязки, чтобы в случае неисправности его можно было заменить, не спуская воду со всей системы отопления. Для надежности конструкции закрепляйте раскачивающиеся участки к стене с помощью жгутов. Все резьбовые соединения рекомендуется проводить с использованием уплотняющей ленты.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Так, при электрокотле мощностью 18 кВт (трехфазная сеть) и использовании кабеля с медными жилами, его сечение должно быть 10 мм(согласно ПУЭ допустимая нагрузка до 19 кВт). Обычно точные значения сечения кабеля и номиналы указаны в паспорте электрокотла.

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.

Также мы рекомендуем подключать электрокотел через, поскольку выход из строя автоматики вследствие скачков напряжения в наших условиях – частая проблема.

Подключение автоматики электрического котла через магнитный пускатель.

Котел из трубы своими руками. Твердотопливный котел своими руками

Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.

Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.

Первый этап самодельного котла включает следующие шаги:

1. Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
2. Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
3. В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
4. Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
5. Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.

Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества

1. К корпусу котла приваривают ножки из равнополочного уголка.
2. Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.

Теплообменник для твердотопливного котла своими руками

Второй этап – производство теплообменника:

1. Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
2. Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
3. Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
4. В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
5. Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).

Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более

1. Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
2. К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
3. К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.

Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува

Как правильно собрать котел

После выполнения двух основных этапов приступают к завершающему.

Третий этап – сборка котла:

1. Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
2. Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
3. Дымовой патрубок вставляют в дымоход.
4. Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
5. Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
6. Если тест прошел нормально, котел загружают на полную мощность.

Источник: https://domastroevo.ru/novosti/kak-svarit-kotel-otopleniya-svoimi-rukami-chugunnye-i-stalnye-konstrukcii-v-chem-otlichiya

Простой котел своими руками. Выбор конструкции

Прежде чем приступить к разработке чертежей своими руками, нужно рассмотреть принцип работы и типичные конструкции котлов длительного горения. и выбрать наиболее простую и доступную.

По типу устройства пиролизные котлы разделяются на два типа:

• с верхним горением — шахтные;
• с нижним горением.

Что означают эти характеристики? Все очень просто: тип горения указывает на расположение зоны газогенерации.

В котлах шахтного типа загрузку топлива выполняют через дверку, расположенную в верхней части топки. Горение начинается на поверхности общего объема топлива, а дым, выделяющийся в результате этого, с помощью принудительного наддува проходит через всю толщу дров в нижнюю часть топки, где обогащается воздухом и сгорает. При этом масса дров дополнительно нагревается и более стабильно горит.

В котлах нижнего горения топка расположена снизу, а камера дожига газов — вверху. В них не требуется принудительный наддув, движение воздуха происходит с помощью тяги. Плюс таких котлов — независимость от электрической сети. Минус — меньшая эффективность и объем загрузки, а следовательно и время непрерывной работы.

Котлы с наиболее простой конструкцией имеют цилиндрическую форму. Топка в них окружена теплообменником, и съем тепла происходит по всей поверхности топочной камеры. Такой котёл можно сделать своими руками из листового железа или двух металлических труб разного диаметра.

Шахтный котел длительного горения своими руками: чертежи. Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Источник: https://domastroevo.ru/stati/chertezhi-kotlov-na-tverdom-toplive-svoimi-rukami-kotel-s-verhnim-goreniem

Твердотопливный котел 100 квт своими руками. Твердотопливный котел сверхдлительного горения своими руками

Самодельный отопитель будет иметь такую конструкцию:

1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

Котел на дровах своими руками чертежи. Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя . Аналогичные функции выполняют полые стенки корпуса.

Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Источник: https://domastroevo.ru/stati/chertezhi-kotlov-na-tverdom-toplive-svoimi-rukami-kotel-s-verhnim-goreniem

Котел своими руками чертежи. Выбираем конструкцию обогревательного котла

Печи для обогрева и твердотопливные котлы при сходстве процессов горения различаются по функциональности. Отопительный котёл, в отличие от печи, должен не только обогревать помещение по месту установки, сжигая дрова или уголь, но и снабжать отопительный контур нагретым теплоносителем. Но для выполнения второй задачи мало разместить в печи теплообменник (участок отопительного контура) — необходимо также обеспечить непрерывность горения топлива и равномерность циркуляции теплоносителя через этот змеевик.

Трубный теплообменник твёрдотопливного котла из огнеупорного кирпича

Какую конструкцию котла выбрать, чтобы было легче его изготовить своими руками, с какими сложностями придётся столкнуться в процессе работы? На эти вопросы можно получить ответ еще на стадии проектирования. Чертежи самодельных твердотопливных котлов дают достаточное представление о том, как выглядит та или иная конструкция, и на что следует обратить внимание в процессе изготовления.

Пример схематичного изображения твёрдотопливного котла снаружи: виды спереди, сбоку и сзади.

*

Каждая разновидность котельного оборудования, работающего на твердом топливе, имеет свои особенности конструкции и нюансы изготовления. Планируя самостоятельную сборку отопительного агрегата, необходимо решить, какой конструкции отдать предпочтение — с нижним или верхним (шахтным) способом горения.

Агрегаты с нижним горением — это оборудование, в котором дверка для загрузки дров расположена в верхней части камеры сгорания, но сгорание топлива происходит снизу, в результате чего верхние слои закладки под собственным весом перемещаются вниз, а дожигание дыма происходит в верхней части. В зависимости от модели, движение воздуха через топку происходит снизу вверх принудительно (вентилятор) или же естественным путём (тяга), что обуславливает независимость от электросети, но пониженную эффективность и меньший объём загружаемого топлива.

Схематичное изображение в разрезе твёрдотопливного котла с нижним горением топлива

В твёрдотопливных котлах шахтной конструкции загрузка дров производится через дверку, которая расположена в верхней части камеры сгорания. Такие агрегаты оборудуются принудительной тягой, которая направлена сверху вниз — гонит дым в нижнюю часть топки, где он в смеси с воздухом сгорает, а по пути подогревает и дополнительно просушивает топливо нижних ярусов.

Схема работы твёрдотопливного отопительного котла с верхним способом горения топлива

К самостоятельному изготовлению больше подходит агрегат с нижним способом горения, так при его сборке можно обойтись без вентилятора для принудительной тяги.

Твёрдотопливный стальной котёл нижнего горения без отделки

Важно! Чем сложнее конструкция оборудования, тем выше технологические требования к качеству исполнения её составляющих, которые не должны иметь отклонений от расчётных параметров. Не менее ответственен и процесс сборки такого агрегата.

*

По способу горения котлы на твердом топливе могут быть рассчитаны на обычный режим или же работать с выходом на пиролиз — процесс разложения твёрдого топлива на две составляющие и с последующим раздельным их сжиганием. Отдавая предпочтение второму, более сложному, варианту, придется учитывать необходимость установки второй камеры сгорания, что увеличит габариты отопителя и, соответственно, потребует большего количество материалов.

Выбор типа отопительной техники во многом определяется видом твердого топлива, которым будет снабжаться нагревательный прибор. Если у вас под рукой в большом количестве дрова, лучше будет, если сделанный вами котел будет рассчитан на топку дровами. При большей доступности каменного угля подойдет другая модель. Длительность горения закладки, качество обогрева определяются типом твердотопливного котла, его мощностью и эффективность ю конструкции.

На заметку: температура горения угля значительно выше, чем у дров, поэтому колосники , теплообменник и корпус котла под уголь изготавливаются из стали большей толщины. Альтернативой может стать создание корпуса и топочной камеры котла из огнеупорного кирпича.

Если нет возможности создать внешний корпус агрегата из стали необходимой толщины, рациональным решением станет кирпичный твердотопливный котел . Футеровка огнеупорным кирпичом позволит создать просторную, удобную и устойчивую к высоким температурам камеру сгорания.

Сооружение камеры сгорания из огнеупорного кирпича с размещением внутри теплообменника

Выбор котла с конструкцией приемлемой сложности необходимо делать после анализа технического исполнения и объективной оценки своей компетенции и возможностей. При наличии сомнений, чтобы исключить вероятность неоправданной порчи материала, лучше отдать предпочтение агрегату простой, понятной по чертежам конструкции — даже такой твёрдотопливный котёл способен обеспечить дом теплом в холодное время года.

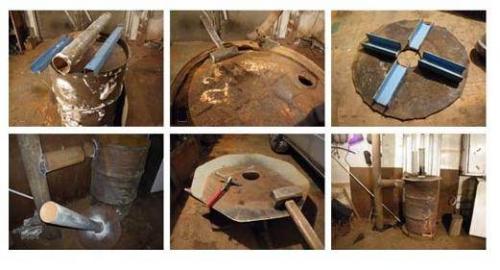

Водяной котел своими руками. Сварка дровяного котла – самостоятельный монтаж

Простота процесса заключается ещё и в доступности материалов и инструментов для работы. Потребуются навыки сварного дела. Итак, что нужно:

1. Старая бочка из-под ГСМ или самостоятельно сваренный короб. Тару предварительно выжигают от остатков масел – заполняют дровами и растапливают будущий котёл.

Будущий корпус должен быть обязательно герметичным – это проверяется ещё на стадии выжигания. Если имеются незначительные дефекты в виде дыр, то их заваривают и заполняют бочку водой – течи быть не должно.

2. Листовой, толстостенный металл. Из него будет изготавливаться теплообменник. Кстати, альтернативная замена этому – старые, отжившие своё чугунные радиаторы. Пять-шесть секций будет вполне достаточно для корпуса.

Чугун примечателен тем, что долго не остывает. Но если подпитывать горячий котёл холодной водопроводной водой, то теплообменник неминуемо лопнет. Перед монтажом секции разбирают, вымачивают в кислоте и собирают, используя асбест-шнур, вымоченный в олифе.



3. Трубы профильные. Они потребуются для изготовления дымохода и сборки станины, на которую будет монтироваться котёл. Диаметр и толщина стенок должна быть внушительной, чтобы выдержать вес котла, заполненного топливом и водой.
4. Приобретаются колосники, заслонки, дверцы. Если помещение внушительное или объект в два этажа, то потребуется циркуляционный насос – без него носитель не поднимется на высоту, и есть риск размораживания системы в морозы. Недурно установить на готовый котёл манометр и термометр, чтобы контролировать давление и температуру носителя.
5. Для трубной разводки потребуются металлопластиковые патрубки и радиаторы – котлы отопления на дровах с водяным контуром без этого неприемлемы.
