Укладка теплого пола под плитку своими руками. Устройство теплого водяного пола

Укладка теплого пола под плитку своими руками. Устройство теплого водяного пола

Существует несколько слоев, входящих в конструкцию водяного теплого пола. К ним относятся гидроизоляция, утеплитель, отражающий слой, трубы и основание . Рассмотрим каждый из слоев системы отдельно.

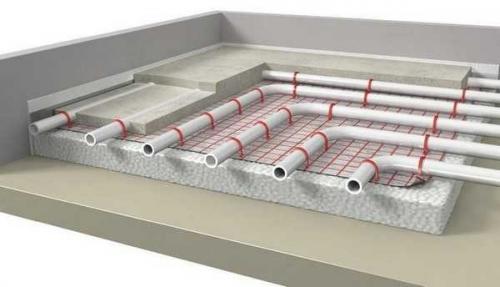

Схема укладки водяного теплого пола под плитку

Гидроизоляция

В зависимости от типа установки материал может использоваться разный. Например, при укладке на грунт можно взять полиэтилен или рубероид. Если стяжка не будет выполняться, то при монтаже желательно использовать специальный гидроизоляционный слой-мембрану.

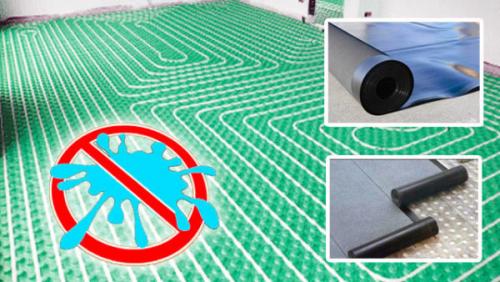

Гидроизоляция теплого пола

Утеплитель

В качестве утеплителя обычно используют пенополистирол с плотной структурой. В свою очередь, базальтовая вата считается мене удачным вариантом, так как в результате протечки быстро промокнет и потеряет свои качества.

Пенополистирол для теплого пола — популярный вариант

Отражающий слой

Специальный фольгированный слой, который можно заменить металлическими пластинами. Но при выборе пластин в качестве отражающего слоя нужно брать материал с каналами для последующей установки труб.

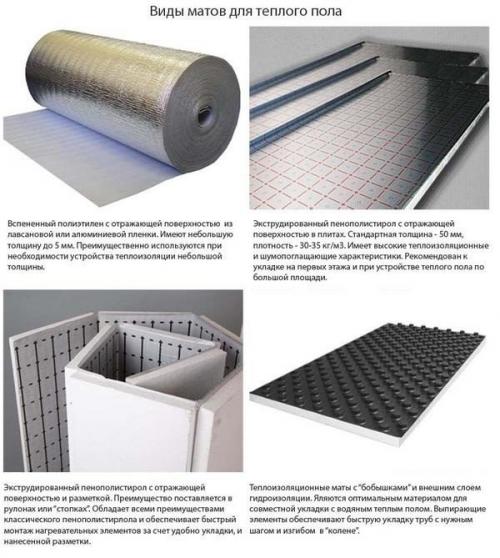

Маты для теплого водяного пола

Трубы

Пожалуй, это главный слой теплого пола. В них циркулирует горячая вода, подогревающая поверхность пола в помещении.

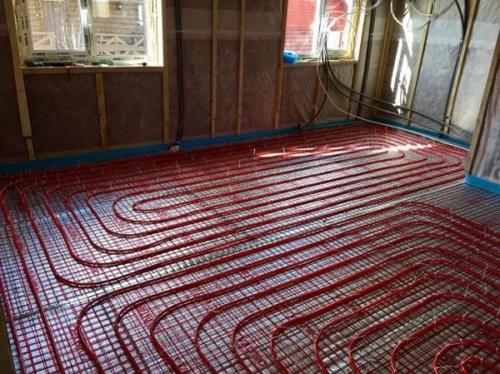

Трубы в теплом полу

Основание

При выборе плитки в качестве финишного покрытия нужно помнить, что основание для нее должно быть сплошным. Выполнение пола без стяжки позволяет использовать для основания следующие материалы:

Основание теплого водяного пола

• гипсокартон;
• OSB-плита;
• влагостойкая фанера;
• древесина.

Водяной теплый пол своими руками

Все вышеперечисленные материалы считаются хорошими теплоизоляторами. Но нельзя забывать, что от выбранных материалов и способа монтажа будет зависеть толщина теплого пола. На данный показатель влияют и другие факторы, например, толщина стяжки , утеплителя или размеры труб.

Кабельный теплый пол под плитку. Особенности электропола

Теплый электрический пол под плитку позволит качественно прогреть квартиру. Его монтаж несложен. Чтобы правильно выбрать подходящий теплый пол, нужно знать, какие разновидности существуют и какие у них достоинства. Важно разбираться в том, как правильно устанавливать кабельный теплый пол под плитку и на что при этом обращать внимание.

Что такое электрический теплый пол

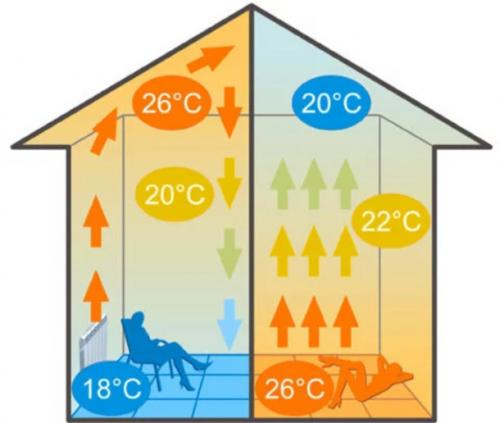

Использование теплого пола — один из популярных видов обогрева. Он позволяет не занимать площадь для размещения обогревательных приборов. При этом качество отопления улучшается: теплый пол способен греть помещение равномерно по всей площади.

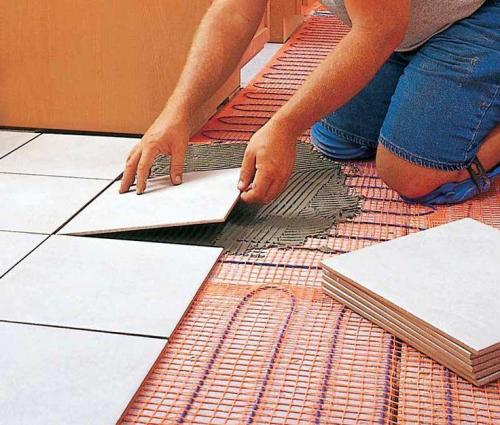

Укладка плитки

Электрические устройства такого рода делятся на два типа:

• конвекционные;
• те, которые используют инфракрасное излучение.

Конвекционные устройства подразумевают использование специальных нагревательных кабелей. В процессе работы они передают нагрев предметам, с которыми соприкасаются. Иногда такие кабели делают в составе обогревательных матов.

Инфракрасное нагревательное покрытие представляет собой специальную пленку с нанесенными на нее инфракрасными элементами. В процессе работы возникает инфракрасное излучение, прогревающее предметы, на которые оно попадает.

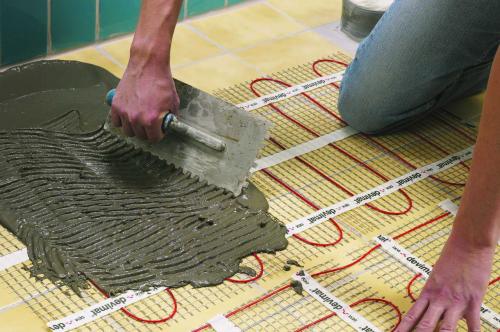

 Покрытие пола плиточным клеем

Покрытие пола плиточным клеемУстановка такой конструкции довольно простая. При этом пленку укладывают на отражающее покрытие. Затем пол закрывают финишной отделкой. При этом отсутствует необходимость использования бетонной стяжки или аналогичного слоя.

Достоинства и недостатки электропола в доме

Преимущества установки электрополов:

• Использование электричества дает возможность удобно изменять степень прогрева.
• При работе такого пола в нижней части помещения происходит равномерный нагрев по всей площади. Одним из последствий этого является отсутствие токов воздуха сверху вниз или в горизонтальных направлениях. При этом не происходит накопления или перемещения пыли и частиц грязи.

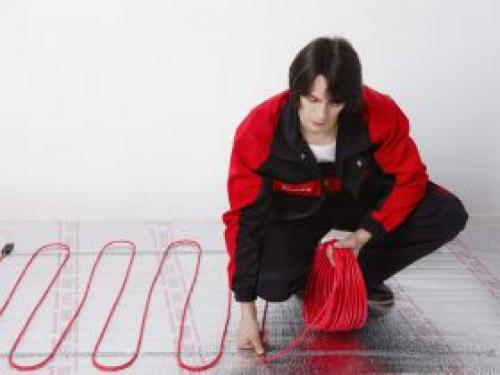

 Укладка кабеля для теплого пола

Укладка кабеля для теплого пола

• Высокий уровень безопасности. Детали устройства надежно скрыты, что исключает возможность случайного ожога или удара током.
• Эта система обогрева работает эффективно. Поскольку присутствует удобная регулировка, можно выставлять оптимальную степень нагрева в зависимости от конкретной ситуации.
• Установку таких нагревательных приборов можно сделать, не имея профессиональных навыков. Простой монтаж позволяет практически любому хозяину установить систему самостоятельно.

У таких полов установлен длительный срок эксплуатации.

Выгоды от использования

Можно ли сделать теплый пол греющим кабелем под плитку

Такой вариант теплого пола не только допустим, но и считается одним из наиболее эффективных. Плитка имеет высокую теплопроводность. Кроме того, если стелить такой теплый пол, можно его установить в слой клея под плитку без использования стяжки или других подобных методов.

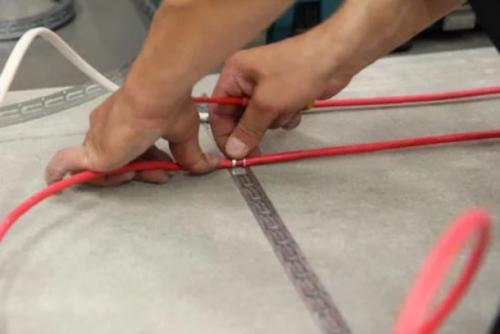

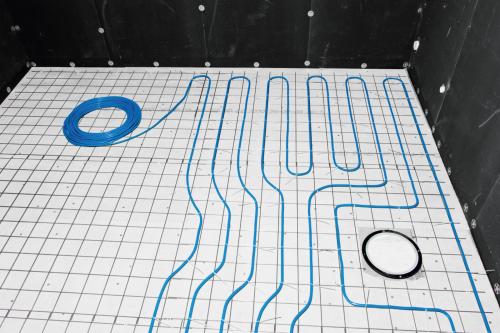

Монтаж греющего кабеля

Виды электрических полов

Существуют различные виды электрообогрева полов. Чтобы разобраться в их сильных и слабых сторонах, далее будет подробно рассмотрен каждый из используемых на практике вариантов.

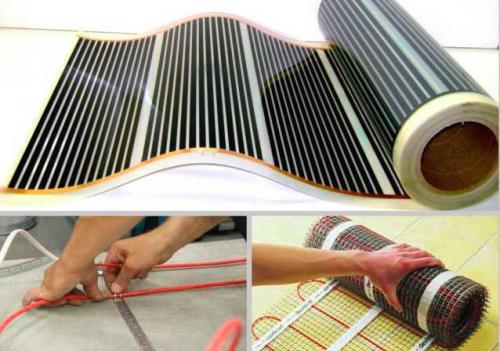

Виды электрических полов

Кабельный теплый пол

Обычно используются следующие варианты такого пола:

• проволочные;
• одножильные;
• двухжильные.

Теплый пол из провода

В первом случае прогрев осуществляется с помощью специальных проводов, имеющих небольшое сечение. Они будут нагреваться не так сильно, как мощные кабели, но их можно положить плотно друг к другу. На практике достаточно установить 5 см между посторонними проводами. Для устройства такого пола нет необходимости использовать бетонную стяжку.

Из-за того, что провода уложены плотно, на них можно непосредственно накладывать ламинат, а на него любое подходящее покрытие. При укладке плитки провода будут фактически расположены в слое клея. Рекомендуется в таком случае под провод подкладывать подложку, тогда нужно ожидать более равномерного прогрева.

Одножильная конструкция

Кабель включает в себя несколько частей:

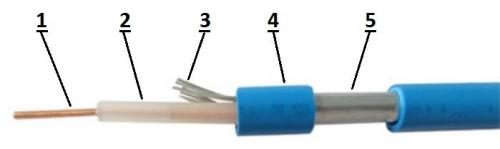

Одножильный провод

1. Проводник, по которому идет ток, создавая нагрев.
2. Изоляционный слой.
3. Оплетка, представляющая собой дополнительный слой защиты.
4. Внешняя гидроизоляционная оболочка.
5. Внешняя защитная оболочка кабеля.

Оплетка может использоваться как заземление. У более дорогих кабелей заземление установлено дополнительно. Укладка должна происходить таким образом, чтобы в итоге оба конца кабеля находились рядом друг с другом.

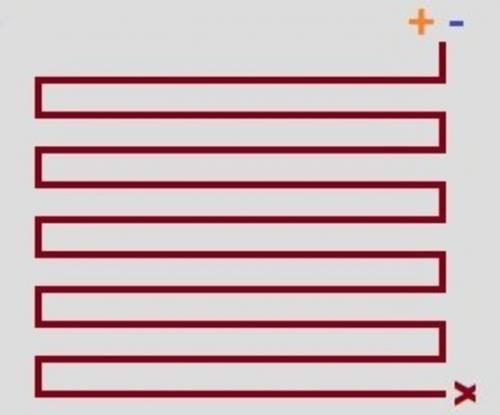

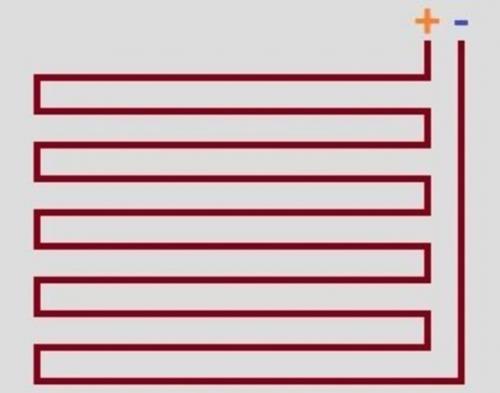

Способ укладки одножильного кабельного пола

Использование двужильного кабеля

В этом случае устройство будет более сложным:

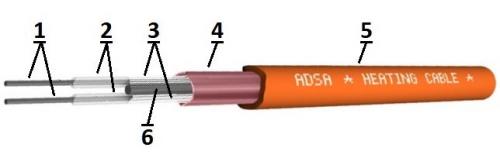

Конструкция двухжильного кабеля

1. Две жилы кабеля.
2. У каждого из проводов имеется изоляция.
3. В обоих случаях применяется армирующий слой.
4. Затем установлен водоотталкивающий экран.

Важно!  Такой кабель может быть с одним или двумя заземлениями. При монтаже нет необходимости подключать оба конца к одному источнику тока. Второй конец может быть подключен к электросети.

Водяной теплый пол под плитку своими руками. Преимущества и недостатки плиточного теплого пола

Небольшая ванная комната, кухня или целый банный комплекс, все эти объекты могут успешно отапливаться водяными теплыми полами. Такой монтаж возможен при соблюдении некоторых условий. На руках имеется готовый проект отопительной системы, в соответствии с которым укладываются петли отопительного контура, подобрано обслуживающее оборудование. Тепловые расчеты позволят определиться с мощностью нагревательного прибора, сделать правильно схему укладки водяных труб.

Что вам ожидать в итоге? Напомним, какими достоинствами обладает теплые полы, покрытые сверху кафелем или другим керамическим материалом. К примеру:

• Подогреваемый пол создает внутри помещения комфортную температуру.
• Поверхность пола быстро сохнет, оставаясь теплой и сухой в процессе эксплуатации помещения.
• Укладка теплого пола под плитку не требует дополнительных финансовых затрат.
• Теплые полы в ванной комнате можно использовать в комбинации с традиционным, радиаторным отоплением.
• Плиточный пол с подогревом совершенно не подвержен образованию плесени и вредных для человека болезнетворных микроорганизмов.
• Плиточный пол с водяным подогревом в любое время будет теплым, приятным на ощупь.
• Соответствие теплого плиточного пола в банях и в саунах необходимым санитарным нормам и стандартам.

Зная о таких достоинствах, вам непременно захочется сделать тёплый пол своими руками, уложив водяной контур под плитку. С технической точки зрения этот процесс не представляет особой сложности. Единственное условие – строгое соблюдение технологии укладки. Конструкция водяного пола требует строгого соблюдения последовательности всех этапов монтажа.

Важно!   Следует помнить, что кафельная плитка значительно увеличивает прочность всей конструкции. В дополнение к бетонному монолиту, добавляется еще цельное керамическое покрытие. В случае возникновения аварийных ситуаций, без знания точного расположения водяного контура, вам придется срывать довольно крупный фрагмент и плитки и бетонной стяжки.

Для оборудования водяных полов в деревянных строениях, следует правильно выполнить укладку настильной конструкции, не забывая о дополнительных листах фанеры, ГВЛ или ДСП. Без дополнительной жесткости кафельный пол будет играть, что обязательно скажется на целостности керамической поверхности.

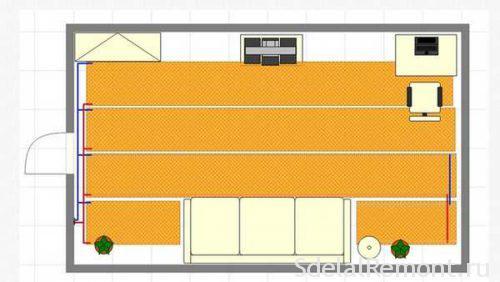

Электрический теплый пол под плитку без стяжки. Особенности установки

Мощность электрического теплого пола без стяжки должна рассчитываться в зависимости от режима работы. Это может быть основной источник тепла в комнате или дополнительный. Кроме этого работать система может не только в течение круглых суток, но и в определенные временные рамки.

Монтаж следует производить на тех участках, которые требуют постоянного отопления. Но при этом обращается внимание на места, где запрещено производить монтаж: под мебелью и громоздкими предметами. До укладки пленки на основание пола, последнее должно быть тщательным образом подготовлено. Если поверхность ровная, то старое покрытие можно не удалять. В противном случае придется осуществлять демонтаж старой плитки, ламината вместе с бетонной стяжкой.После этого выполняется заливки черновой стяжки, которая подгоняется под горизонтальный уровень.

Дополнительный слой теплоизоляции не даст теплу уходить в ненужных направлениях. Если обойтись без него, то будут прогреваться нижерасположенные подвальные помещения или потолки соседей. Под инфракрасный теплый пол подложка теплоизоляции по толщине достаточна будет в 3-4 мм. Что касается конкретного материала, то это может быть Изолон или Пенофол. На строительном рынке представлен их огромный ассортимент, из чего и можно выбрать что-то подходящее.

Особенность утеплителя под теплый пол без стяжки заключается в том, что одна из сторон имеет фольгированное покрытие. Оно служит для отражения тепла и перенаправления его основанию пола. Дополнительное качество утеплительного слоя – гидроизоляция, за счет того, что материал имеет структуру, способную противостоять влаге (она остается на поверхности, а не впитывается).

Источник: https://domastroevo.ru/novosti/teplyy-pol-elektricheskiy-pod-plitku-svoimi-rukami-elektricheskiy-tyoplyy-pol-pod-plitku

Электрический теплый пол под плитку монтаж. Проведение монтажа электрического теплого пола под плитку

«Теплый пол» с нагревательным кабелем

Основные типы нагревательных кабелей

Такая разновидность электрического «теплого пола» подразумевает использование нагревательного кабеля . Он раскладывается по поверхности в определенном порядке, а затем закрывается сверху стяжкой, которая впоследствии становится основанием для укладки керамической плитки.

Существует три основных типа нагревательных кабелей для таких целей:

• Одножильные кабели. Как понятно уже из названия, под изоляцией скрыт только один провод, который одновременно будет выполнять функцию и проводника, и нагревательного элемента. Для этого используется проводник с высоким сопротивлением, обладающий способностью к быстрому резистивному разогреву. По сути – это та же длинная «спираль» в изоляции, которую используют в других нагревательных приборах.

В таких кабелях привлекает только невысокая цена. Но вот монтаж их может вызвать определённые трудности. Чтобы замкнуть цепь кабельный контур придётся выкладывать таким образом, чтобы оба конца бухты сошлись в одной точке – в месте установки блока управления. Вроде бы – не страшно, но на практике случается, когда тесные размеры помещения или его особая конфигурация делают эту задачу чрезвычайно сложной, а порой – даже и вовсе не разрешимой. Дело в том, что должно быть соблюдено правило – ни при каких обстоятельства петли нагревательного кабеля не должны пересекаться между собой.

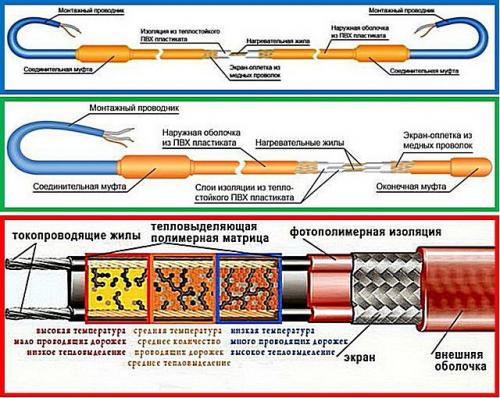

Принципиальная разница в строении одножильного, двужильного и полупроводникового саморегулирующегося кабелей (сверху вниз)

• С двужильными кабелями уже значительно проще – они имеют два проводника. Роль нагревателя могут играть оба, или же один становится источником тепла, а второй служит только для замыкания цепи. В любом случае на конце кабеля стоит контактная соединительная муфта, в которой оба проводника коммутированы между собой.

Укладка такого кабель не составляет особого труда, так как к точке подключения подводится только один его конец, а то, где окажется второй, с муфтой – уже не имеет никакого значения.

И тот и другой кабель — резистивного действия, то есть нагреваются они одновременно и одинаково по всей своей длине, и регулировка нагрева производится исключительно включением и выключением питания в термостатическом блоке управления.

• Более совершенным является инновационный саморегулирующийся кабель, в котором металлические провода исполняют исключительно роль проводников, а нагрев идет за счет полупроводниковой матрицы, расположенной межу проводами. Концевая муфта выполняет только изоляционную роль, так как два провода между собой не соединяются. Протекание электрического тока идет по всей длине кабеля через матрицу, которая имеет очень интересное свойство. В холодном состоянии проводимость достигает максимума, поэтому происходит быстрый нагрев. Но по мере роста температуры проводимость снижается, и при достижении определенного предела нагрева полупроводник практически полностью «запирается». Причем, это явление прослеживается на каждом отдельно взятом участке кабеля – так происходит процесс саморегуляции.

Это дает весьма чувствительный эффект экономии электроэнергии – кабель не станет потреблять больше, чем ему необходимо для нагрева до определенной температуры. Кроме того, исключается вероятность перегрева.

Такие изделия пока что достаточно дороги, поэтому не получили слишком широкого распространения, но их время, наверняка – впереди. А пока что оптимальным вариантом по сочетанию доступной цены и удобной укладки можно назвать двухжильный резистивный вариант, о котором и пойдет разговор далее.

Любые кабели, кроме своей «рабочей» части, имеют еще и обычный соединительный провод, который не греется в работе, а служит исключительно для коммутации. Такие провода (их обычно называют «холодными концами») соединены с греющей частью специальной муфтой. Другой конец  свободен – именно его и соединяют к соответствующим клеммам термостатического блока управления.

По какой схеме уложить кабель, и сколько его потребуется?

Работа по созданию «теплого пола» всегда предваряется составлением схемы раскладки нагревательных элементов.

Уже упоминалось, что резистивный кабель нагревается равномерно по всей своей длине, и это важное обстоятельство избавляет от многих сложностей. Так, если при укладке водяных контуров приходится применять достаточно сложные схемы – «улитки», «двойные змейки» или «двойные улитки» и т.п., что вызвано постепенной потерей тепла по мере удаления трубы от коллектора, то в нашем случае – все гораздо проще. Главное – обеспечить равномерное распределение тепловой энергии по обогреваемой площади, то есть выбрать правильный шаг укладки – расстояние между соседними петлями кабеля.

Источник: https://domastroevo.ru/stati/kak-ukladyvat-teplyy-pol-pod-plitku-ustanovka-infrakrasnogo-teplogo-pola

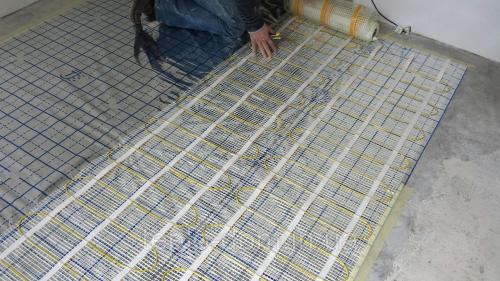

Монтаж теплого пола электрического. Способы монтажа

Существует несколько вариаций того, как сделать электрический теплый пол:

• расположить его вглубь стяжки;
• монтировать непосредственно по стяжке;
• установить под напольное покрытие. Подобные теплые полы носят название пленочные.

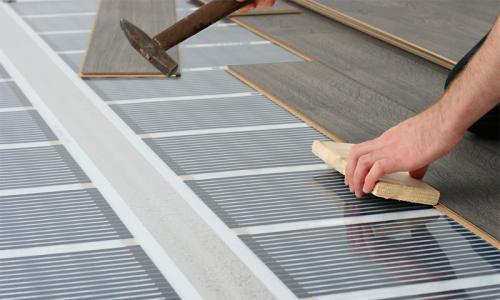

Под напольное покрытие

В стяжку

На стяжку

Первый вариант укладки, как правило, находит свое применение при обустройстве кухонь, лоджий и балконов. Конструкция известна как кабельный пол, создание которого включает следующие этапы:

• укладка гидроизоляционного слоя;
• монтаж утеплителя;
• закрепление нагреваемых элементов;
• формирование стяжки.

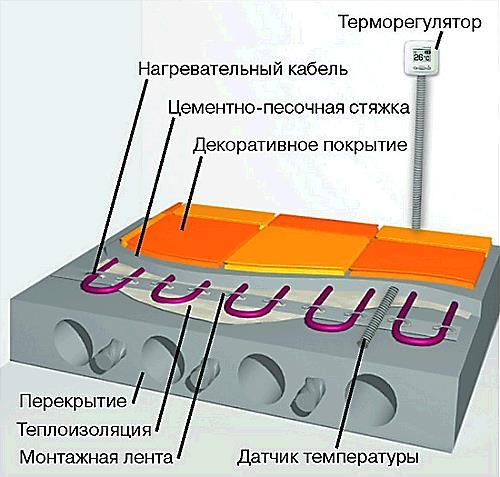

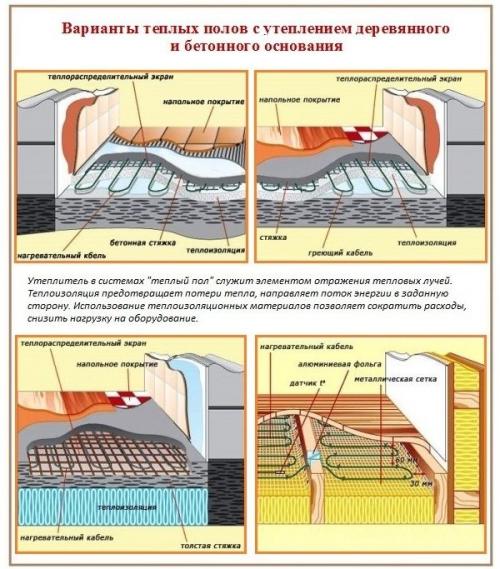

Схема кабельного пола

Если установка электрического теплого пола планируется в квартире, под которой располагается отапливаемое помещение, допускается монтаж системы без дополнительной теплоизоляции. При этом плитка и фиксирующий клей выступают в качестве защиты конструкции и всех ее отдельных элементов. Важно ознакомиться с рекомендациями производителя выбранного теплого пола, чтобы убедиться, подходит ли подобный тип укладки для такого материала.

Под линолеум или ламинат можно устанавливать инфракрасный тип обогрева. Оборудование такого пола отличается значительной простотой:

• рабочая поверхность покрывается фольгированным полиэтиленом;
• при необходимости, дополнительно устанавливается гидроизоляция;
• устанавливаются элементы отопительной конструкции;
• проводится проверка системы к подсоединению к электросети;
• укладывается финишное покрытие.

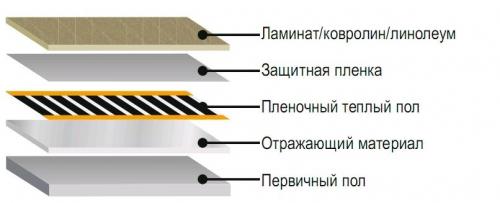

Схема инфракрасного теплого пола

Подобную обогревательную систему запрещается устанавливать в стяжку, а в качестве завершающего отделочного материала нельзя использовать керамическую плитку.
