Как укладывать теплый пол под плитку. Установка инфракрасного теплого пола

19.05.2022 в 20:23

Как укладывать теплый пол под плитку. Установка инфракрасного теплого пола

Рассказывая о том, как укладывать электрический теплый пол, нельзя не упомянуть инфракрасную систему обогрева. Она состоит из специальных пластин, запаянных в защитную пленку. Пластины эти бывают углеродными и биметаллическими. Однако класть плитку можно только на углеродные. Если вы решили монтировать инфракрасный теплый пол, первые шаги будут теми же, что и в прошлых случаях. Следует очистить и выровнять пол, предварительно сняв напольное покрытие, далее нужно уложить слой теплоизоляции. Для этой цели может быть использована рулонная техническая пробка. Нельзя использовать с инфракрасным теплым полом термоизолирующие материалы с отражающим слоем из алюминия. Далее нужно установить пластины инфракрасного пола и подключить их к терморегулятору. При монтаже следует помнить, что если в полу проходит проводка, между ней и пластинами должно быть расстояние более пяти сантиметров, заполненное термоизолирующим материалом. Кроме того, если в помещении находятся другие источники тепла (горячие трубы, духовки, печи, камины…), то между ними и обогревающими пластинами должно быть расстояние более двадцати сантиметров. На пластины нужно уложить как минимум два слоя пароизоляции. Далее следует положить монтажную сетку из стекловолокна с ячейками в три сантиметра, или меньше. На нее кладутся гипсоволоконные листы и оставляются на сутки. После этого поверху можно класть кафель. Исправно работающие пластины не должны быть горячими – они должны выделять комфортное тепло.

Теплый пол под плитку водяной. Устройство теплого пола под плитку

Как уже выше упоминалось, прочность и долговечность эксплуатации керамической плитки во многом зависит от качества стяжки . Нужно более подробно остановиться на этой операции, что позволит избежать многих ошибок. Для примера рассмотрим вариант с водяным подогревом пола с покрытием керамической плиткой.

Монтаж теплого пола выполняется в три этапа: сначала выравнивают основание (обычно с помощью черновой стяжки), затем укладывают водяной контур, подключают его к коллектору и производят проверку системы, завершают заливкой стяжки под финишное покрытие — плитку.

Теплый пол под плитку водяной. Устройство теплого пола под плитку

Монтаж водяного контура

Если система работает нормально, можно приступать к заливке стяжки под плитку. Делать это нужно очень аккуратно, чтобы не повредить трубы.

Шаг 1. Установите маяки. Их можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются. Маяки можно использовать многократно и вынимать из раствора или оставлять их там насовсем. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.

Теплый пол под плитку водяной. Устройство теплого пола под плитку

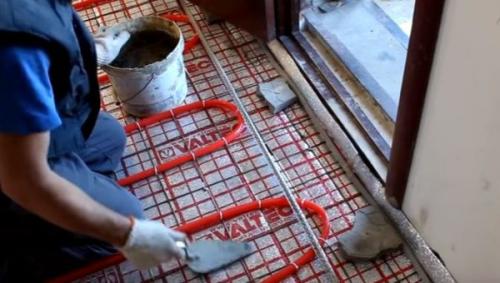

Для стяжки нужно установить направляющие из профиля

Практический совет. Толщина стяжки над системой водяного подогрева примерно 5 см, для ускорения выставления маяков пользуйтесь подкладками высотой примерно 4 см.

Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе. Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.

Теплый пол под плитку водяной. Устройство теплого пола под плитку

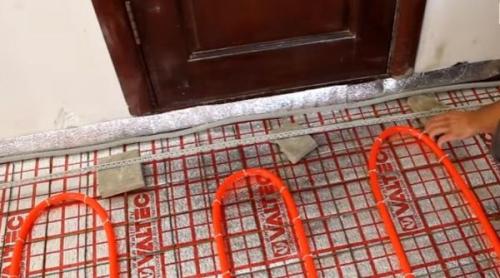

В качестве подкладок под маяки используют куски тротуарной плитки

Шаг 2. Подготовьте специальный песчаный раствор для выставления маяков. Он должен быть густым и с увеличенным процентным содержанием цемента, рекомендуется применять пропорцию 1 (цемент):3 (песок). Выставьте подкладки по уровню на цементные основания, прикрепите к ним металлическую рейку. Делать это можно при помощи имеющегося раствора или метизов. Если выбран второй вариант, то в подкладках предварительно надо просверлить отверстия и вставить пластиковые элементы дюбелей.

Источник: https://domastroevo.ru/stati/elektricheskie-teplye-poly-pod-plitku-kakoy-elektricheskiy-pol-luchshe-vybrat-pod-plitku

Кабельный теплый пол под плитку. Укладка электрического теплого пола под плитку своими руками

Для укладки электрического теплого пола под плитку важно наличие некоторых навыков, однако при желании данную процедуру можно реализовать самостоятельно.

Технология монтажа состоит из нескольких этапов: подготовки поверхности, теплоизоляции, подключении блока управления, установка кабеля или матов, и в завершении укладывание кафеля. Иногда требуется дополнительно заливать бетонную стяжку.

Чтобы правильно положить электрический теплый пол, рекомендуется заранее изучить последовательность монтажных работ, а также подготовить нужные материалы и инструментарий.

Виды конструкций

Существует несколько видов конструкций, которые могут быть установлены под кафельную плитку. Прежде чем принять окончательное решение о выборе конкретного типа, надо тщательно изучить особенности и отличия подобных систем. Чаще всего используют такие типы систем:

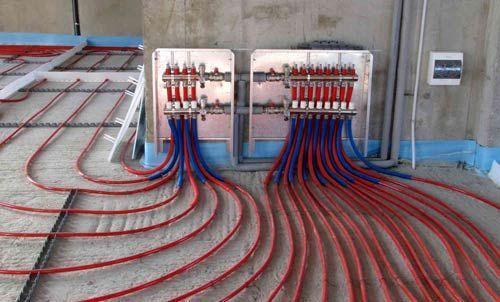

  • водяной – предполагает наличие крупной и тяжелой стяжки, в которую будет произведена укладка трубопровода. Главный недостаток – на исходную поверхность оказывается большое давление, поэтому требуется его дополнительно укреплять. Также есть опасность заливания соседей в случае прорыва труб. Монтаж достаточно сложный, может быть выполнен только профессионалом (самостоятельная укладка невозможна), сам процесс занимает около месяца, т.к. требуется ждать полного застывания стяжки.

Кабельный теплый пол под плитку. Укладка электрического теплого пола под плитку своими руками

  • Инфракрасный – способен обеспечить большое количество инфракрасного излучения при сравнительно невысокой температуре нагрева кабелей. Подобная разновидность имеет малую толщину, поэтому укладка может производиться даже в квартирах с невысокими потолками. Единственный недостаток – инфракрасный вид лучше подходит для монтажа под ламинат / паркет, а не плитку.
  • Электрический пол – работает от общей электросети, однако его подключение не требует получения специализированного разрешения от соответствующих инстанций. Единственным недостатком может стать лишь стоимость эксплуатации системы из-за высокой цены на электроэнергию. Решением данной проблемы является укладка специальных усовершенствованных нагревательных кабелей, которые самостоятельно регулируют расход энергии на основе температуры внешней среды.

Учитывая вышеописанные положительные и отрицательные моменты, можно выделить наиболее оптимальный вариант. В многоэтажном доме осуществить монтаж электрического теплого пола, возможно, без получения каких либо разрешений (с чем вы непременно столкнетесь при монтаже водяного теплого пола). Процесс укладки занимает всего несколько суток, он может реализовываться владельцами помещения.

Кабельный теплый пол под плитку. Укладка электрического теплого пола под плитку своими руками

Электрический теплый пол под плитку монтаж. Проведение монтажа электрического теплого пола под плитку

«Теплый пол» с нагревательным кабелем

Основные типы нагревательных кабелей

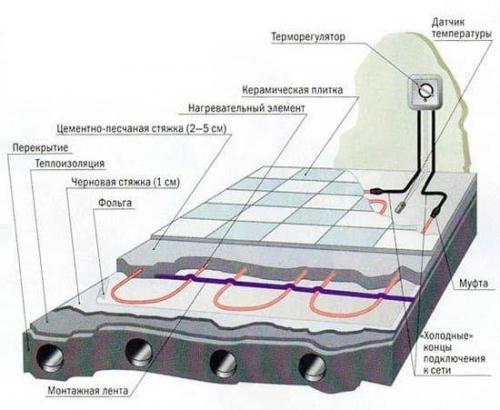

Такая разновидность электрического «теплого пола» подразумевает использование нагревательного кабеля . Он раскладывается по поверхности в определенном порядке, а затем закрывается сверху стяжкой, которая впоследствии становится основанием для укладки керамической плитки.

Существует три основных типа нагревательных кабелей для таких целей:

  • Одножильные кабели. Как понятно уже из названия, под изоляцией скрыт только один провод, который одновременно будет выполнять функцию и проводника, и нагревательного элемента. Для этого используется проводник с высоким сопротивлением, обладающий способностью к быстрому резистивному разогреву. По сути – это та же длинная «спираль» в изоляции, которую используют в других нагревательных приборах.

В таких кабелях привлекает только невысокая цена. Но вот монтаж их может вызвать определённые трудности. Чтобы замкнуть цепь кабельный контур придётся выкладывать таким образом, чтобы оба конца бухты сошлись в одной точке – в месте установки блока управления. Вроде бы – не страшно, но на практике случается, когда тесные размеры помещения или его особая конфигурация делают эту задачу чрезвычайно сложной, а порой – даже и вовсе не разрешимой. Дело в том, что должно быть соблюдено правило – ни при каких обстоятельства петли нагревательного кабеля не должны пересекаться между собой.

Как укладывать теплый пол под плитку. Установка инфракрасного теплого пола 05

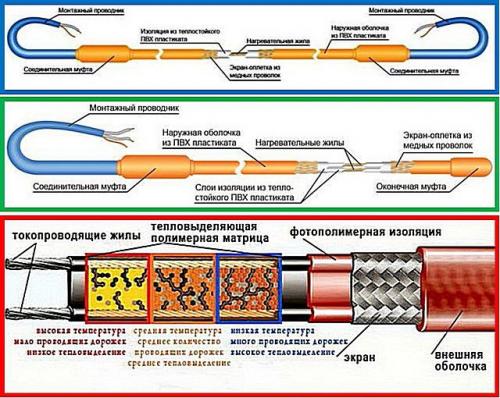

Принципиальная разница в строении одножильного, двужильного и полупроводникового саморегулирующегося кабелей (сверху вниз)

  • С двужильными кабелями уже значительно проще – они имеют два проводника. Роль нагревателя могут играть оба, или же один становится источником тепла, а второй служит только для замыкания цепи. В любом случае на конце кабеля стоит контактная соединительная муфта, в которой оба проводника коммутированы между собой.

Укладка такого кабель не составляет особого труда, так как к точке подключения подводится только один его конец, а то, где окажется второй, с муфтой – уже не имеет никакого значения.

И тот и другой кабель — резистивного действия, то есть нагреваются они одновременно и одинаково по всей своей длине, и регулировка нагрева производится исключительно включением и выключением питания в термостатическом блоке управления.

  • Более совершенным является инновационный саморегулирующийся кабель, в котором металлические провода исполняют исключительно роль проводников, а нагрев идет за счет полупроводниковой матрицы, расположенной межу проводами. Концевая муфта выполняет только изоляционную роль, так как два провода между собой не соединяются. Протекание электрического тока идет по всей длине кабеля через матрицу, которая имеет очень интересное свойство. В холодном состоянии проводимость достигает максимума, поэтому происходит быстрый нагрев. Но по мере роста температуры проводимость снижается, и при достижении определенного предела нагрева полупроводник практически полностью «запирается». Причем, это явление прослеживается на каждом отдельно взятом участке кабеля – так происходит процесс саморегуляции.

Это дает весьма чувствительный эффект экономии электроэнергии – кабель не станет потреблять больше, чем ему необходимо для нагрева до определенной температуры. Кроме того, исключается вероятность перегрева.

Такие изделия пока что достаточно дороги, поэтому не получили слишком широкого распространения, но их время, наверняка – впереди. А пока что оптимальным вариантом по сочетанию доступной цены и удобной укладки можно назвать двухжильный резистивный вариант, о котором и пойдет разговор далее.

Любые кабели, кроме своей «рабочей» части, имеют еще и обычный соединительный провод, который не греется в работе, а служит исключительно для коммутации. Такие провода (их обычно называют «холодными концами») соединены с греющей частью специальной муфтой. Другой конец  свободен – именно его и соединяют к соответствующим клеммам термостатического блока управления.

По какой схеме уложить кабель, и сколько его потребуется?

Работа по созданию «теплого пола» всегда предваряется составлением схемы раскладки нагревательных элементов.

Уже упоминалось, что резистивный кабель нагревается равномерно по всей своей длине, и это важное обстоятельство избавляет от многих сложностей. Так, если при укладке водяных контуров приходится применять достаточно сложные схемы – «улитки», «двойные змейки» или «двойные улитки» и т.п., что вызвано постепенной потерей тепла по мере удаления трубы от коллектора, то в нашем случае – все гораздо проще. Главное – обеспечить равномерное распределение тепловой энергии по обогреваемой площади, то есть выбрать правильный шаг укладки – расстояние между соседними петлями кабеля.

Электрический теплый пол под плитку без стяжки. Особенности установки

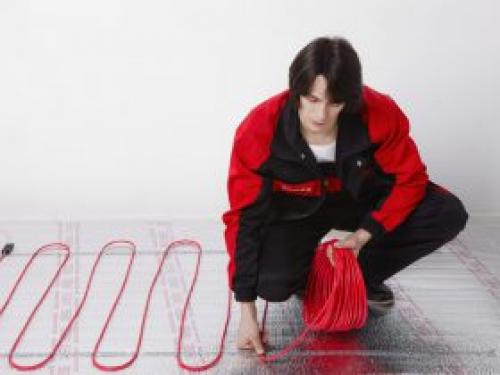

Мощность электрического теплого пола без стяжки должна рассчитываться в зависимости от режима работы. Это может быть основной источник тепла в комнате или дополнительный. Кроме этого работать система может не только в течение круглых суток, но и в определенные временные рамки.Электрический теплый пол под плитку без стяжки. Особенности установки

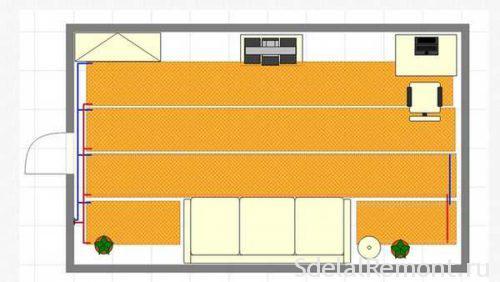

Монтаж следует производить на тех участках, которые требуют постоянного отопления. Но при этом обращается внимание на места, где запрещено производить монтаж: под мебелью и громоздкими предметами. До укладки пленки на основание пола, последнее должно быть тщательным образом подготовлено. Если поверхность ровная, то старое покрытие можно не удалять. В противном случае придется осуществлять демонтаж старой плитки, ламината вместе с бетонной стяжкой.Электрический теплый пол под плитку без стяжки. Особенности установкиПосле этого выполняется заливки черновой стяжки, которая подгоняется под горизонтальный уровень.

Дополнительный слой теплоизоляции не даст теплу уходить в ненужных направлениях. Если обойтись без него, то будут прогреваться нижерасположенные подвальные помещения или потолки соседей. Под инфракрасный теплый пол подложка теплоизоляции по толщине достаточна будет в 3-4 мм. Что касается конкретного материала, то это может быть Изолон или Пенофол. На строительном рынке представлен их огромный ассортимент, из чего и можно выбрать что-то подходящее.

Особенность утеплителя под теплый пол без стяжки заключается в том, что одна из сторон имеет фольгированное покрытие. Оно служит для отражения тепла и перенаправления его основанию пола. Дополнительное качество утеплительного слоя – гидроизоляция, за счет того, что материал имеет структуру, способную противостоять влаге (она остается на поверхности, а не впитывается).
