Укладка на теплый электрический пол плитки. Электрический теплый пол под плитку: технология укладки плитки на теплый пол своими руками
На сегодняшний день системы обогрева «теплый пол» уже далеко не роскошь и доступны практически каждому. В данной статье пошагово будут расписаны все алгоритмы выполнения действий, как правильно класть теплый пол под плитку, что позволит значительно сэкономить на расходах стройматериалов и проведения работ по ремонту и не наделать ошибок.
В статье детально рассказано, какие материалы необходимо выбрать, какими инструментами пользоваться от начала подготовительных работ до укладки плитки.
Наиболее распространенными являются системы водяного и электрического пола. Ниже мы расскажем об электрическом варианте утепления, материалах и о том, как положить теплый пол под плитку с подробным осуществлением монтажных работ.
Что необходимо
Итак, выбираем комплект «теплый пол». На сегодняшний день рынок стройматериалов изобилует выбором различных вариантов напольных систем на любой вкус и кошелек. Они могут продаваться как обособленно, так и «в коробке». Желательно приобретать всю систему целиком, без дополнительных последующих приобретений, что может повлечь не только траты времени, но и, как вариант, несоответствие элементов.
Укладка теплого пола под плитку своими руками
Комплект состоит из:
- специальных матов в виде пленки-сетки с нагревающимся в ней кабелем, ширина которых 45 см;
- регулятора температуры, крепящегося на стене в определенном месте. Прибор позволяет управлять температурой пола;
- проводов соединения.
Важно! Комплектация электрических полов может разниться, но не существенно. Это зависит от производителя. Например, у некоторых может прилагаться двухсторонний скотч и гофрированная труба.
Также, учитывая, что площадь пола в ванной небольшая, это также приятно отразится на экономии расходов.
Укладка пенофола для теплого пола
фольгированный пенофол, который позволит минимизировать теплопотери, а также минимизировать впоследствии расходы на электроэнергию.
Все готовые комплекты можно приобретать от 1 кв.м.
После приобретения всех материалов для установки электропола, стоит подумать и о плитке. Чтобы облицевать пол плиткой, нужно приобрести саму керамическую плитку, клей для плитки, шпатель с зубчиками для клея, затирку для швов, крестики пластиковые, а также клинья под ровные швы. Далее, рассмотрим детальнее вариант «электрический теплый пол под плитку», технология укладки которого требует тщательной подготовки и внимания.
Подготавливаем пол
Перед тем, как уложить электронагревательные маты, необходимо его как следует подготовить. Укладка теплого пола под плитку своими руками осуществляется исключительно на выровненную и чистую поверхность, посему необходимо пол хорошо подмести и вымыть.
Неровные поверхности на полу удаляются механическим путем. Если же не удается таким образом избавиться от неровностей, следует прибегнуть к выполнению стяжки.
Укладка плитки на теплый пол
Почему такие требования к полу? Потому что из-за неровных поверхностей существует угроза перегиба проводов и, как следствие, пробоя. В результате, красивый пол нужно будет либо демонтировать, либо вообще лишиться подогрева пола.
Установка теплого пола под плитку
Подготавливаем комплект
Составляющие теплого пола – это регулятор температуры и кабель нагрева. Кабеля могут быть одножильными и двужильными. Последние — более безопасны, но несколько дороже одножильных.
Почему отходит плитка от теплого пола. Что делать, если обнаружилась пустота под плиткой на полу
Как показывает опыт, вначале необходимо убедиться в том, где находится пустота, если плитка звенит в центре, а по краям нет, то решить эту проблему можно только снятием всего пола. Дыры с краёв плитки можно устранить, используя средства под рукой:
- клей для плитки;
- клейкая лента;
- строительный нож;
- шприц (без иглы);
- пластиковая трубочка, как для напитков.
Дальше действия очень простые, вначале необходимо отрегулировать длину трубочки, она будет входить в те места, где есть пустота, потом разводим клей для плитки до жидкого состояния, отрезанная трубочка закрепляется скотчем на конце шприца. Когда подготовительные работы завершены, в полученный «насос» из шприца набираем клей, предварительно убрав затирку, в швы вставляется конец трубки и при помощи жидкости в шприце устраняются пустоты под плиткой.

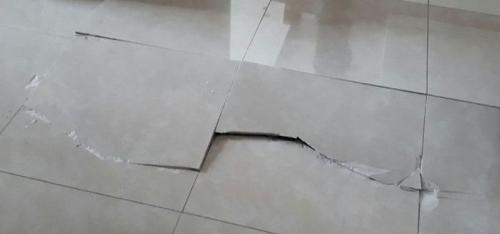

Почему отходит плитка от пола
Многие догадливые люди, к сожалению, не сразу, при покупке жилья задавались вопросом: «Почему при стуке плитка на полу издаёт два разных звука или почему плитка хрустит». Так как не всем известно о тонкостях укладки плитки, естественно, что не все целенаправленно проверяют её на пустоты. Если вы слышите глухой и звонкий звук, значит под плиткой есть пустые места, которые вскоре станут причиной трещин на полу.
Трещины и обломы на полу будут причиной, по которой вы всегда будете проверять работу мастера или качество укладки плитки в квартире ещё по одному критерию.
Задаваясь вопросом о причинах такого явления, стоит знать, что нет причин не являющихся первоначальными. Пустоты не образуются спустя 10 лет, начиная портить вам жизнь. Эта проблема существует сразу, с момента появления плитки на полу. Но какие тогда первоначальные причины?
Очень часто на форумах посетители пишут, что плиточник хотел сэкономить их бюджет и не стал использовать раствор по максимуму. Но, как говорится, скупой платит дважды, ведь любой профессиональный плиточник знает, что из-за такой экономии можно только ещё сильнее потратиться.
Бывают ситуации, когда не придёт в голову прослушать плитку при покупке квартиры, ведь она уже 2-3 года была в пользовании хозяевами и если за это время не треснула, то, стало быть, всё в порядке. Но это далеко не так, хозяева могли не жить долгое время там или очень бережно относились к ванной комнате, или им просто повезло, а вам может не повезти. Поэтому, второй причиной, но не трещин, а появления этой проблемы, является невнимательность.
Иногда, так как в семье есть мужчина, он делает вывод, что положить плитку дело чести, это его прямая обязанность и ничего сложного в этом нет. И если некоторым удаётся сделать уровень и всё-таки красиво положить, то всё-таки не всем приходит в голову, что плитку нельзя укладывать, нанося «шлепками» клеевой раствор. После скрепления плитки с основанием пола в центре есть раствор, а по углам пустота, там раствора нет. Такая техника особо недопустима на полу, ведь там каждая плиточка испытывает огромную нагрузку в виде, например, ванны, унитаза, стиральной машины и вас. Тонкая керамика на стенах начинает отходить и сыпаться, а на полу появляются трещины.
Электрический теплый пол под плитку. Кабельный электрический пол
Уже из самого понятия «кабельный теплый пол» ясно, что нагревательным элементом является электрический кабель с высоким удельным сопротивлением. По нему проходит электрический ток, нагревая его по аналогии с утюгом, электроплиткой, ТЭНом и т.д. Кабель передает свое тепло стяжке, которая, в свою очередь, нагревает кафельную плитку.
Кабельный нагревательный пол.
Нагревательные провода бывают:
- одножильными;
- двужильными;
- саморегулирующимися.
Виды нагревательных кабелей.
Одножильный кабель (на рисунке позиция А). У провода одна жила, которая одновременно и проводник электроэнергии и нагревательный элемент. У него два недостатка:
- наличие излучения, несмотря на оплетку из медной проволоки. При постоянной работе системы организм человека все же ощущает на себе некоторое негативное воздействие. При использовании подогрева в качестве дополнительного источника отопления доза излучения небольшая. Она полностью безвредна даже для ребенка;
- схема укладки должна быть такой, чтобы оба конца сошлись у термостата, что трудно выполнить при сложной конфигурации помещения.
Цена такого кабеля довольно низкая (от 120 руб. за 1 п.м).
Двужильный (Б). Такая конструкция кабеля подразумевает две жилы: одну нагревающуюся (нагревательный элемент), вторую токопроводящую. У системы полностью отсутствуют недостатки одножильного провода: нет излучения и нет необходимости сводить концы у контроллера (в конце укладки провод обрезается, а жилы перемыкаются, создавая замкнутый контур). Для укладки такого кабеля нет ограничений.
Минус один — высокая цена (от 280 руб. за 1 п.м).
Для сведения: за обогрев комнаты площадью 6-7 м2придется выложить за кабель более 10,0 тыс. руб.
Саморегулирующийся (В). Наиболее сложная, при этом и самая надежная система подогрева пола — саморегулирующийся кабель. Он обладает способностью регулировать свою мощность на определенном участке, ориентируясь на температуру пола в каждой отдельно взятой точке. Такая способность кабеля заложена в его внутреннем устройстве: двух проводников с полимерной матрицей посредине, которая и служит нагревательным элементом.
Цена 1 п. м кабеля запредельная — от 2700 руб.
Устройство кабельного теплого пола приведено на схеме.
Схема электрического теплого пола на основе нагревательного кабеля.
- 1 — бетонное перекрытие.
Укладка плитки на теплый пол. Порядок укладки плитки на теплый пол
Представьте, что вы облицовываете плиточным материалом простую поверхность. Есть только одно отличие – необходимо правильно подобрать клей. На систему теплого пола используют специальную смесь, отличающуюся улучшенной пластичностью и имеющую в своем составе терморегулирующие добавки.
Необходимые инструменты и материалы

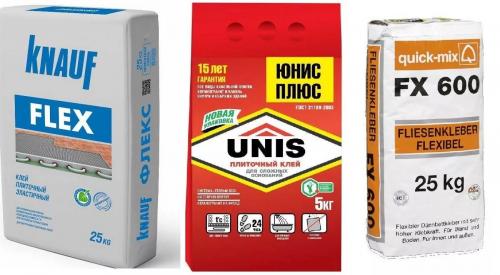

- клеевая смесь для укладки плитки;
- затирка;
- грунтовка;
- шпатель в виде гребенки;
- резиновый шпатель;
- пластиковые крестики для формирования швов;
- электродрель;
- молоток резиновый;
- миксерная насадка;
- уровень;
- плиткорез;
Определение потребности в материалах
Определите площадь своего помещения, подсчитайте потребность в облицовочной плитке, учтите десятипроцентный запас, необходимый для подрезки. Количество клея зависит от ровности основания и высоты предполагаемого слоя. Средний показатель указывается изготовителем на упаковочном материале. Грунт приобретается из расчета 200 – 300 г. на каждый квадратный метр.
Подготовительные мероприятия
Черновая поверхность выравнивается и обрабатывается грунтовочным составом, отличающимся глубоким проникновением. Пол укрывается полиэтиленовой пленкой либо промазывается мастикой на основе битума.
Нанесение разметки
Различают два способа укладки плитки, под которой устроен теплый пол – в ряд либо в разбежку. Первый вариант отличается тем, что все шовные участки в вертикальных и горизонтальных направлениях совпадают. Во втором случае укладка выполняется в шахматной последовательности. При этом выбранный вами способ выкладки на эксплуатацию пола влияния не оказывает.
Разметку начинают от наиболее длинной стенки, мелом и шнуром отмечая первый ряд, от которого ведется разметка по всему помещению. Такой вариант используется при классической выкладке, не подразумевающей устройство напольных рисунков. В данном случае рекомендуется предварительно разложить плиточный материал «га сухую основу», чтобы удостовериться в правильности расчетов и реальности укладки.
Порядок укладки теплового пола под плитку
Сначала готовится клей для укладки плиточного материала. Замес выполняется в пластиковой емкости или в ведре, в два этапа. Заливается часть воды, засыпается смесь, выполняется перемешивание насадкой. После этого доливаются остатки жидкости, все повторно размешивается до консистенции, напоминающей густую сметану. Так как клеевая масса схватывается быстро, готовится она порциями, которые вырабатываются в течение тридцати – сорока минут. Клей наносят на плитку или непосредственно на основание, используя шпатели.
Прикладывается плитка, плавными движениями вдавливается в клеевую смесь, подравнивается несильными ударами резинового молотка. Уровнем контролируется ровность укладки. При необходимости плитку снимают, корректируют количество клея и повторяют укладку. Ровность швов выдерживается установленными с двух сторон крестиками, от стен оставляется зазор в один – два сантиметра, выполняющий функции деформационных швов, укладка плитки на которые в теплом полу запрещена. Сохнет клей в течение суток, а еще через два дня в помещении разрешается выставлять мебель.

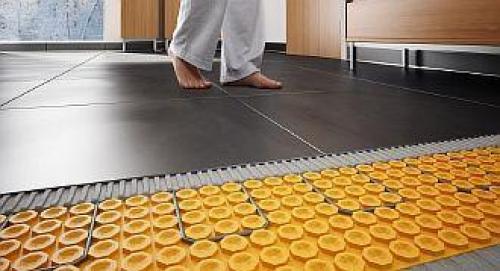

Укладка керамогранита на теплый пол. Водяной тёплый пол
Монтаж водяного пола под керамогранит — популярный вариант, особенно в частных домах. В квартирах сложность установки данной конструкции заключается в подсоединение к общей отопительной системе, и в подъёме высоты пола. Теплоносителем служит эмульсия или вода, которая циркулирует в трубах.
Плюс такой системы в экономичности, поэтому часто устанавливается в комнатах большой площади. Несмотря на достаточно продолжительный по времени монтаж, он не сложный, зато в итоге получается полноценный обогрев.
Недостаток — дороговизна, установка такой конструкции не возможна без капитального ремонта, и существует необходимость в постоянном профилактическом осмотре.
А в случаи течи, последствия могут быть серьёзными, которые потребуют крупных денежных вложений, ведь подобраться к месту дефекта через керамогранит будет сложно.
Пирог водяного пола под керамогранит состоит из нескольких слоёв:
- черновой пол;
- материал гидро и тепло изоляции;
- армированная сетка;
- отопительный контур;
- чистовая стяжка;
- напольное покрытие — керамогранит.
Как уже говорилось выше, монтажные работы под силу осуществить самостоятельно. Большая часть конструкции занимает теплоизоляционная подложка и стяжка.
При установке на черновую поверхность, минимальный слой бетона 45 мм, так как 25 мм диаметр труб, а 20 мм необходимо на полноценное их закрытие. Чтобы снизить нагрузку на конструкцию в раствор рекомендовано добавлять пластификатор.
Укладка плитки на водяной теплый пол. Преимущества и недостатки плиточного теплого пола
Небольшая ванная комната, кухня или целый банный комплекс, все эти объекты могут успешно отапливаться водяными теплыми полами. Такой монтаж возможен при соблюдении некоторых условий. На руках имеется готовый проект отопительной системы, в соответствии с которым укладываются петли отопительного контура, подобрано обслуживающее оборудование. Тепловые расчеты позволят определиться с мощностью нагревательного прибора, сделать правильно схему укладки водяных труб.
Что вам ожидать в итоге? Напомним, какими достоинствами обладает теплые полы, покрытые сверху кафелем или другим керамическим материалом. К примеру:
- Подогреваемый пол создает внутри помещения комфортную температуру.
- Поверхность пола быстро сохнет, оставаясь теплой и сухой в процессе эксплуатации помещения.
- Укладка теплого пола под плитку не требует дополнительных финансовых затрат.
- Теплые полы в ванной комнате можно использовать в комбинации с традиционным, радиаторным отоплением.
- Плиточный пол с подогревом совершенно не подвержен образованию плесени и вредных для человека болезнетворных микроорганизмов.
- Плиточный пол с водяным подогревом в любое время будет теплым, приятным на ощупь.
- Соответствие теплого плиточного пола в банях и в саунах необходимым санитарным нормам и стандартам.
Зная о таких достоинствах, вам непременно захочется сделать тёплый пол своими руками, уложив водяной контур под плитку. С технической точки зрения этот процесс не представляет особой сложности. Единственное условие – строгое соблюдение технологии укладки. Конструкция водяного пола требует строгого соблюдения последовательности всех этапов монтажа.
Важно! Следует помнить, что кафельная плитка значительно увеличивает прочность всей конструкции. В дополнение к бетонному монолиту, добавляется еще цельное керамическое покрытие. В случае возникновения аварийных ситуаций, без знания точного расположения водяного контура, вам придется срывать довольно крупный фрагмент и плитки и бетонной стяжки.
Для оборудования водяных полов в деревянных строениях, следует правильно выполнить укладку настильной конструкции, не забывая о дополнительных листах фанеры, ГВЛ или ДСП. Без дополнительной жесткости кафельный пол будет играть, что обязательно скажется на целостности керамической поверхности.
Можно ли ложить плитку сразу на теплый пол. Укладка плитки на тёплый пол — инструкция, как класть правильно
Сегодня, тёплый пол является популярным источником дополнительного обогрева, и актуален особенно в квартирах первого этажа. Наиболее распространённой вариант отделки — укладка керамической плитки на тёплый пол.
Многообразие современных видов кафеля позволяет подобрать его к любому интерьеру. Есть модели имитирующие камень, дерево и другие материалы. Сочетание, пол с подогревом и керамическая плитка — это практично, тепло и красиво.
Виды полов
Есть несколько разных видов тёплых полов, на которые допускается укладка данного покрытия. Они различаются по действию, энергозатратам, способу установки и эксплуатации.
Встречаются следующие разновидности:

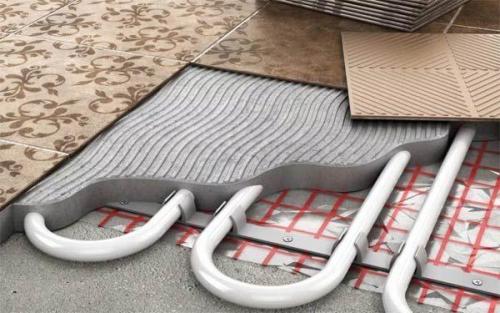

- Водяной — производится укладка труб с определённым сечением. Работает конструкция по типу системы центрального отопления, то есть осуществляется циркуляция воды по трубам. Они заливаются бетонной стяжкой или используется сухой монтаж. Водяной тёплый пол отлично подходит для укладки керамической плитки, конструкция дорогостоящая, монтаж трудоёмкий, а процесс эксплуатации не безопасен.
Технология укладки кафеля на водяной тёплый пол не имеет особых отличий, главное, проверить работу системы перед кладкой. Иначе, при протечке или ошибки в работе системы, придётся ломать всю поверхность.
- Инфракрасный — современная модель. Используются тонкие нагревательные пластины, которые защищены от попадания воды полиэтиленовой плёнкой. Инфракрасная система более экономна и не подвержена коррозии. Кроме того, при поломках, возможно, отключить только неисправную часть, а остальная конструкция может продолжать функционировать. Такая современная модель является самой надежной и простой в монтаже. Кафель укладывается на монтажную сетку, а в качестве стяжки используется клей.
- Электрический – многослойный, оснащён утеплителем, нагревательным элементом, стяжкой и финишным покрытием. Такая модель уменьшает высоту комнаты на 100 мм.
Разновидности электрических конструкций
Электрические модели подразделяются в зависимости от встроенных нагревательных элементов и питаются от электроэнергии.
| Плюсы | Минусы |
| Возможна установка в любой комнате. | Стоимость электроэнергии высокая. |
| Не требуются согласительные документы. | |
| Более безопасный способ, нет риска затопления соседей. | |
| Несмотря на то, что в некоторых случаях требуется стяжка из бетона, по толщине она намного меньше, поэтому нагрузка на основание ниже. | |
| Компактное оборудование и удобство управления. | |
| Монтаж прост, а стоимость значительно ниже водяного. | |
| Срок службы несколько десятков лет. |
Бывают:
- Кабельными — толстый кабель укладывается под стяжку. Редко используется в квартирах, так как требуется цементная стяжка, которая сохнет 28 суток и значительно увеличивает вес, что плохо для многоэтажек.

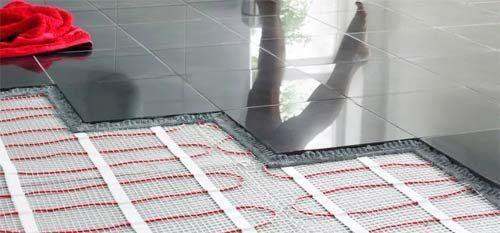

- В виде электрических матов (кабель уложен на армированную сетку) — намного упрощает процесс монтажа, ведь отпадает необходимость в заливке бетоном, а кафельное покрытие ложится на клей. Вариант идеально подходит для плиточных поверхностей.
- Стержневыми — это карбоновые элементы, которые соединены между собой. Несмотря на свою экономичность при функционировании, они требуют цементную стяжку, поэтому не пользуются популярностью.
Технология укладки кафеля на электрический пол
Прежде, чем класть кафель на пол, необходимо убедится в работе системы, чтобы не пришлось, потом вскрыть поверхность. В основном технология укладки кафеля зависит от варианта его монтажа: мокрый или сухой.
При мокром — для заливки конструкции делается раствор из цемента и песка. При сухом, применяется не бетонная смесь, а материал органического происхождения. Это важно знать!
Кроме того, существует две технологии укладки: шовная и бесшовная . Первый способ лучше, так как затирочный материал принимает на себя часть расширений, которые происходят под влиянием температуры. При данном методе декоративная оболочка будет меньше.
