Укладка теплого пола под керамическую плитку на кухне. Сочетание теплых водяных полов с керамической плиткой

Укладка теплого пола под керамическую плитку на кухне. Сочетание теплых водяных полов с керамической плиткой

Появление водяного подогрева полов позволило кардинально решить проблему с обогревом в жилых помещениях. Эффективность подобного способа обогрева внутренних помещений на порядок выше, в сравнении с работой традиционных радиаторов отопления. Сама идея подогревать пол в бытовых помещениях, где присутствует высокая влажность и технологически необходимо иметь чистую напольную поверхность, не нова. Подогрев керамических полов существенно повышает уровень комфорта в отапливаемых помещениях и улучшает их эксплуатационные характеристики.

Для справки: в обычном варианте кафельный пол имеет температуру на 5-10⁰ниже, чем воздушная масса в припольном слое. Отсюда и возникает эффект «холодных полов», с которым нам приходится мириться.

*

Мы прекрасно помним, каковы наши ощущения в бассейне, где буквально все заделано в кафель. Крайне неуютно в такой обстановке, где стены и пол, несмотря на видимую чистоту, холодные, мокрые и неприятные на ощупь. Впервые водяной теплый пол под плитку был смонтирован в Англии в середине 50-х годов прошлого столетия. При строительстве олимпийского плавательного бассейна организаторы соревнований потребовали от строителей сделать внутри бассейна искусственный подогрев кафельного пола. Несмотря на то, что в те годы это техническое усовершенствование было баснословно дорогое, положительный эффект этого ноу-хау оценили сразу.

В наши дни такая возможность уже не является чем-то дорогим и недостижимым. Теплые полы сегодня можно встретить буквально везде. Загородные дома, коттеджи и дачи, рассчитанные на длительное и комфортное проживание, массово оборудуются греющими полами. Укладка плитки на водяной теплый пол сегодня практикуется при строительстве саун и бань. Многие обитатели стараются уложить водный контур отопления под плиточное керамическое покрытие в ванной комнате, в санузлах или на кухне.

Установка системы отопления теплые полы в доме связана с масштабными работами. В старых постройках монтаж водяных полов связан с решением многочисленных проблем. В новых жилых объектах монтаж водяного теплого пола , рассчитанного под плитку, осуществить значительно проще и легче.

Укладка теплого водяного пола в обитаемых объектах решает одновременно несколько задач. Даже учитывая сам принцип работы водяных полов, уже становится понятно, что дает подогрев пола в сочетании с керамической плиткой. Главное чего удается добиться в таких случаях – это существенно повысить уровень комфорта в помещениях. Частые посетители саун и бань прекрасно знают, что такое теплый кафельный пол!

*
Кафельная плитка, любое другое керамическое покрытие в сочетании с работой водяных отопительных контуров, уложенных в пол, обладают массой преимуществ и достоинств. Благодаря технологическим особенностям, греющие полы позволяют равномерно распределить нужное количество тепла по всей поверхности пода. Принцип обогрева помещения создает не только приемлемый температурный баланс, но и позволяет существенно улучшить качественные характеристики напольного покрытия. При использовании бетонной стяжки, кафельная плитка представляет собой идеальный вариант покрытия, особенно когда речь идет об обустройстве кухни или ванной.

Можно использовать керамическое покрытие в сочетании с настильной системой теплых полов. Особенно этот способ укладки актуален для дачных домов, бань и сану, конструкция которых в основном сделана из дерева. Наличие водяного пола под плитку в бане или в сауне, задача вполне решаемая. Главное соблюдать технологию укладки наборной конструкции и предусмотреть заранее вариант напольного покрытия.

Укладка керамогранита на теплый пол. Технология укладки

Укладка керамогранита на электрический теплый пол

Важным фактором при укладке керамогранитной плитки на пол является правильный выбор инструмента. Именно от этого зависит и качество покрытия по завершению работ. В частности, наиболее главным инструментом становится шпатель с зубцами, важно выбирать его в зависимости от размера плитки. Таким образом, чем больше плитка, тем больше должны быть зубцы шпателя.

Непосредственно перед самой укладкой необходимо найти центр комнаты, т.е. середину пола. Соответственно необходимо выполнить разметку для ее нахождения, для чего протягивается шнур, в частности проводится диагональ комнаты, а также пересечение от середины каждой из стен.

Сама кладка начинается таким образом, чтобы через пересечение направляющих нитей проходил или центр первой плитки, или же пересечение швов. Сама кладка проводится симметрично, именно потому начинается четко с центра комнаты, таким образом удается выполнить полную симметричность комнаты. В следствии чего края покрытия, у каждой стены, доделываются одинаковыми или же цельными кусками или обрезанными.



Также есть и второй вариант укладки, который предполагает симметричное нахождение обрезанных кусков в центре комнаты, но отметим, что такая кладка требует невероятно точных расчётов касательно всей комнаты материалов и плит.

Можно ли ложить плитку сразу на теплый пол. Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

• электрический;
• водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

• Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

Электрический кабель теплого пола, уложенный на металлическую сетку

• Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

Установка инфракрасных матов на теплый пол

Для основания из керамического гранита лучше использовать маты из углеродных пластин. Биметаллические – подвержены коррозии.

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Питающий кабель должен находиться непосредственно под плиткой.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Кабельный теплый пол под плитку. Виды электрического теплого пола

Планируя укладку теплого пола под плитку, надо иметь представление о разновидностях и особенностях конструкции электрических систем обогрева.

Всего существует два вида:

Первый вид — это нагреватель, выделяющий тепловую энергию за счет сопротивления проходящему через него электрическому тону. Это принцип работы всех ТЭНов, спиралей электроплиток и т. п. Второй вид — это набор карбоновых излучателей, ламинированных в два слоя лавсановой пленки. Они испускают инфракрасные лучи, нагревающие предметы. Сама пленка не греется.

Под укладку плитки выбирают только резистивный кабель. Он хорошо укладывается в стяжку и демонстрирует эффективную работу без потерь тепловой энергии. Однако, пленочный теплый пол под плитку не укладывают. В сети очень много рекомендаций о монтаже пленочного инфракрасного пола в стяжку, но все они, по сути, переписаны с одного ошибочного источника.

Инфракрасная пленка рассчитана на работу под напольными покрытиями, не плотно прилегающими к ней — ламинат, линолеум, ковролин. Если на пленку залить стяжку, теплый пол быстро выйдет из строя из-за перегрева. Этот момент надо учесть еще на стадии выбора и проектирования.

собственно кабель (отрезок определенной длины, который укладывают в выбранном порядке)

кабельные маты (рулоны из стеклосетки, на которой в зигзагообразной форме уже установлен резистивный кабель)

Первый вариант требует более сложной укладки, поэтому, его используют для монтажа в комнатах определенной величины, где рулонный греющий мат класть невозможно. в других случаях обычно выбирают нагревательные маты — они проще в работе. Надо лишь подготовить поверхность и просто расстелить их по длине, подключить к блоку управления и залить в стяжку.

Электрический теплый пол под плитку без стяжки. Технология монтажа тёплого пола без стяжки

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

• плит с пазами, куда размещаются нагревательные элементы;
• гладких матов.

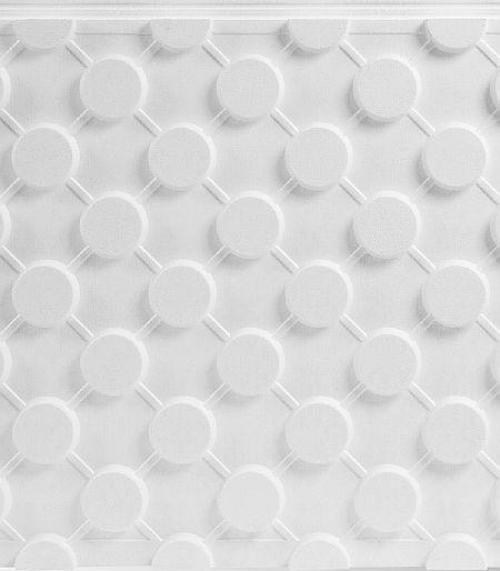

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

• Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
• Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

• меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
• конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного теплого пола без стяжки

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки —, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Электрический теплый пол под плитку монтаж. Проведение монтажа электрического теплого пола под плитку

«Теплый пол» с нагревательным кабелем

Основные типы нагревательных кабелей

Такая разновидность электрического «теплого пола» подразумевает использование нагревательного кабеля . Он раскладывается по поверхности в определенном порядке, а затем закрывается сверху стяжкой, которая впоследствии становится основанием для укладки керамической плитки.

Существует три основных типа нагревательных кабелей для таких целей:

• Одножильные кабели. Как понятно уже из названия, под изоляцией скрыт только один провод, который одновременно будет выполнять функцию и проводника, и нагревательного элемента. Для этого используется проводник с высоким сопротивлением, обладающий способностью к быстрому резистивному разогреву. По сути – это та же длинная «спираль» в изоляции, которую используют в других нагревательных приборах.

В таких кабелях привлекает только невысокая цена. Но вот монтаж их может вызвать определённые трудности. Чтобы замкнуть цепь кабельный контур придётся выкладывать таким образом, чтобы оба конца бухты сошлись в одной точке – в месте установки блока управления. Вроде бы – не страшно, но на практике случается, когда тесные размеры помещения или его особая конфигурация делают эту задачу чрезвычайно сложной, а порой – даже и вовсе не разрешимой. Дело в том, что должно быть соблюдено правило – ни при каких обстоятельства петли нагревательного кабеля не должны пересекаться между собой.

Принципиальная разница в строении одножильного, двужильного и полупроводникового саморегулирующегося кабелей (сверху вниз)

• С двужильными кабелями уже значительно проще – они имеют два проводника. Роль нагревателя могут играть оба, или же один становится источником тепла, а второй служит только для замыкания цепи. В любом случае на конце кабеля стоит контактная соединительная муфта, в которой оба проводника коммутированы между собой.

Укладка такого кабель не составляет особого труда, так как к точке подключения подводится только один его конец, а то, где окажется второй, с муфтой – уже не имеет никакого значения.

И тот и другой кабель — резистивного действия, то есть нагреваются они одновременно и одинаково по всей своей длине, и регулировка нагрева производится исключительно включением и выключением питания в термостатическом блоке управления.

• Более совершенным является инновационный саморегулирующийся кабель, в котором металлические провода исполняют исключительно роль проводников, а нагрев идет за счет полупроводниковой матрицы, расположенной межу проводами. Концевая муфта выполняет только изоляционную роль, так как два провода между собой не соединяются. Протекание электрического тока идет по всей длине кабеля через матрицу, которая имеет очень интересное свойство. В холодном состоянии проводимость достигает максимума, поэтому происходит быстрый нагрев. Но по мере роста температуры проводимость снижается, и при достижении определенного предела нагрева полупроводник практически полностью «запирается». Причем, это явление прослеживается на каждом отдельно взятом участке кабеля – так происходит процесс саморегуляции.

Это дает весьма чувствительный эффект экономии электроэнергии – кабель не станет потреблять больше, чем ему необходимо для нагрева до определенной температуры. Кроме того, исключается вероятность перегрева.

Такие изделия пока что достаточно дороги, поэтому не получили слишком широкого распространения, но их время, наверняка – впереди. А пока что оптимальным вариантом по сочетанию доступной цены и удобной укладки можно назвать двухжильный резистивный вариант, о котором и пойдет разговор далее.

Любые кабели, кроме своей «рабочей» части, имеют еще и обычный соединительный провод, который не греется в работе, а служит исключительно для коммутации. Такие провода (их обычно называют «холодными концами») соединены с греющей частью специальной муфтой. Другой конец  свободен – именно его и соединяют к соответствующим клеммам термостатического блока управления.

По какой схеме уложить кабель, и сколько его потребуется?

Работа по созданию «теплого пола» всегда предваряется составлением схемы раскладки нагревательных элементов.

Уже упоминалось, что резистивный кабель нагревается равномерно по всей своей длине, и это важное обстоятельство избавляет от многих сложностей. Так, если при укладке водяных контуров приходится применять достаточно сложные схемы – «улитки», «двойные змейки» или «двойные улитки» и т.п., что вызвано постепенной потерей тепла по мере удаления трубы от коллектора, то в нашем случае – все гораздо проще. Главное – обеспечить равномерное распределение тепловой энергии по обогреваемой площади, то есть выбрать правильный шаг укладки – расстояние между соседними петлями кабеля.

Источник: https://domastroevo.ru/stati/kak-ulozhit-teplyy-pol-pod-plitku-kakoy-luchshe-vybrat-elektricheskiy-teplyy-pol-pod-plitku

Укладка плитки на водяной теплый пол. Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.

Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

• Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
• Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.
