Разбирать процесс укладки электрического тёплого пола мы будем на примере продукции компании «». Это востребованный российский производитель, его комплекты тёплого пола отмечены многими престижными премиями.

Для начала необходимо решить: используете ли вы кабель или мат. От этого зависит, придётся ли выполнять стяжку пола. В случае с кабелем «пирог» должен выглядеть так:

• грунтованное ровное бетонное основание;
• слой теплоизоляции из пенополиэтилена;
• нагревательные секции — кабель;
• стяжка из цементно-песочной смеси 3-5 см;
• покрытие из плитки или керамогранита.

Если вы укладываете мат, то вместо стяжки будет слой плиточного клея толщиной 5-8 мм.

Какие инструменты нужны в работе:

• Тестер сопротивления.
• Перфоратор.
• Угольник.
• Отвертка.

Ёмкости для строительных смесей.

Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Выбор редакции

«Теплолюкс» Tropix ТЛБЭ

Нагревательный кабель для теплого пола

Идеальный выбор для обеспечения комфортной температуры поверхности пола и для основного обогрева помещений

Узнать характеристики Получить консультацию

Начертите план комнаты

Нужно, по возможности, иметь точное представление о том, где будет располагаться стационарная мебель без ножек, типа встроенных шкафов, кухонных гарнитуров или, например, стиральная машина. Укладывать теплый пол под такую мебель не рекомендуется.

Помните про тонкости укладки. Например, температурный датчик должен отступать от стены на 50 см, а кабель не должен располагаться ближе 10 см от стен с радиаторами и на 5 см отступать от стен без отопительных приборов.

Подготовительный этап: место под коробку и провода

В стене предстоит сделать штробу (20×20 мм) под проводку терморегулятора и саму коробку прибора. Как правило, она устанавливается на высоте 80 см от пола. Если вы укладываете теплый пол под плитку в ванной, то не стоит выводить термостат в помещение – закрепите его снаружи. Чтобы оформить место под коробку термостата, возьмите насадку-коронку для дрели. В канавку не стоит закладывать «голые» провода, они должны быть помещены в гофрированную трубку. К термостату подводят питание 220-230 вольт.

Подготовка пола

Очистите бетонное основание пола, раскатайте рулоны теплоизоляции – она необходима для эффективной работы тёплого пола. Эксперты рекомендуют использовать пенополиэтилен в качестве теплоизоляции. Поверх теплоизоляции распределяется монтажная лента. У «», например, она идет в комплекте с кабелем.

Укладка нагревательного кабеля

Кабель располагают «змейкой». Шаг необходимо рассчитать самому, производители, как правило, в инструкциях подробно описывают, как это сделать. Чем меньше шаг, тем выше мощность на квадратный метр. Необходимо также помнить о том, что существуют предельные значения – их надо узнавать у производителя. Многие производители рекомендуют не делать шаг менее 5 см. Расстояние между витками рассчитывается по такой формуле:

100 * (обогреваемую площадь / длину одной секции) = шаг укладки в сантиметрах.

Длина секции указана в документации.

Перед укладкой секции нужно проверить её сопротивление, оно должно совпасть с тем, что указано в комплектных бумагах от производителя. Витки кабеля при замерах не должны пересекаться, следует избегать изломов и чрезмерного натяжения.

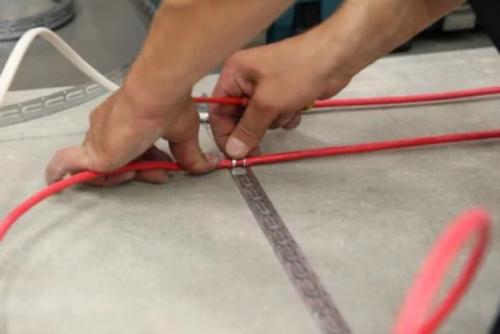

На монтажной ленте есть специальные язычки, которыми зажимается кабель. К нагревательной секции присоединяется установочный провод при помощи муфты, схемы подключения и заземления нужно смотреть в документах производителя.

Источник: https://doma-na-veka.ru/stati/ukladka-teplogo-pola-pod-plitku-ukladka-elektricheskogo-teplogo-pola-pod-plitku-svoimi-rukami

Электрический теплый пол под плитку монтаж. Электрический теплый пол под плитку: укладка и монтаж своими руками

Теплый пол – одно из несомненных достоинств и для квартиры, и для частного дома. Одна проблема – обычно пол теплом не радует, особенно бетонный. Конечно, напольное покрытие может смягчить неприятное впечатление, сгладить холодность пола. Но более рациональный вариант – устроить водяной или электрический «теплый пол» под плитку или ламинат.

Что называется электрическим теплым полом

Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.

Выделяют три основных вида электрического теплого пола:

• кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;
• нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;
• пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.

Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.

Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное

Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.

Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».

Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

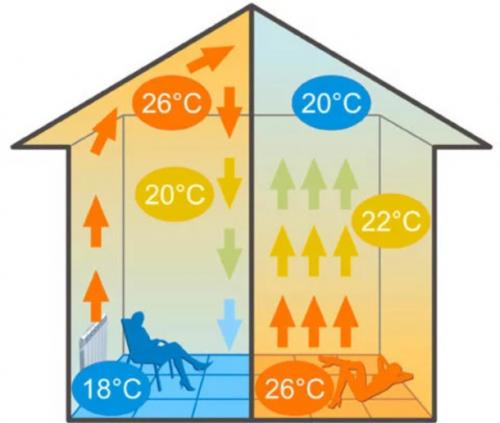

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Проводной теплый пол под плитку. Особенности электропола

Теплый электрический пол под плитку позволит качественно прогреть квартиру. Его монтаж несложен. Чтобы правильно выбрать подходящий теплый пол, нужно знать, какие разновидности существуют и какие у них достоинства. Важно разбираться в том, как правильно устанавливать кабельный теплый пол под плитку и на что при этом обращать внимание.

Что такое электрический теплый пол

Использование теплого пола — один из популярных видов обогрева. Он позволяет не занимать площадь для размещения обогревательных приборов. При этом качество отопления улучшается: теплый пол способен греть помещение равномерно по всей площади.

Укладка плитки

Электрические устройства такого рода делятся на два типа:

• конвекционные;
• те, которые используют инфракрасное излучение.

Конвекционные устройства подразумевают использование специальных нагревательных кабелей. В процессе работы они передают нагрев предметам, с которыми соприкасаются. Иногда такие кабели делают в составе обогревательных матов.

Инфракрасное нагревательное покрытие представляет собой специальную пленку с нанесенными на нее инфракрасными элементами. В процессе работы возникает инфракрасное излучение, прогревающее предметы, на которые оно попадает.

 Покрытие пола плиточным клеем

Покрытие пола плиточным клеемУстановка такой конструкции довольно простая. При этом пленку укладывают на отражающее покрытие. Затем пол закрывают финишной отделкой. При этом отсутствует необходимость использования бетонной стяжки или аналогичного слоя.

Достоинства и недостатки электропола в доме

Преимущества установки электрополов:

• Использование электричества дает возможность удобно изменять степень прогрева.
• При работе такого пола в нижней части помещения происходит равномерный нагрев по всей площади. Одним из последствий этого является отсутствие токов воздуха сверху вниз или в горизонтальных направлениях. При этом не происходит накопления или перемещения пыли и частиц грязи.

 Укладка кабеля для теплого пола

Укладка кабеля для теплого пола

• Высокий уровень безопасности. Детали устройства надежно скрыты, что исключает возможность случайного ожога или удара током.
• Эта система обогрева работает эффективно. Поскольку присутствует удобная регулировка, можно выставлять оптимальную степень нагрева в зависимости от конкретной ситуации.
• Установку таких нагревательных приборов можно сделать, не имея профессиональных навыков. Простой монтаж позволяет практически любому хозяину установить систему самостоятельно.

У таких полов установлен длительный срок эксплуатации.

Выгоды от использования

Можно ли сделать теплый пол греющим кабелем под плитку

Такой вариант теплого пола не только допустим, но и считается одним из наиболее эффективных. Плитка имеет высокую теплопроводность. Кроме того, если стелить такой теплый пол, можно его установить в слой клея под плитку без использования стяжки или других подобных методов.

Монтаж греющего кабеля

Виды электрических полов

Существуют различные виды электрообогрева полов. Чтобы разобраться в их сильных и слабых сторонах, далее будет подробно рассмотрен каждый из используемых на практике вариантов.

Виды электрических полов

Кабельный теплый пол

Обычно используются следующие варианты такого пола:

• проволочные;
• одножильные;
• двухжильные.

Теплый пол из провода

В первом случае прогрев осуществляется с помощью специальных проводов, имеющих небольшое сечение. Они будут нагреваться не так сильно, как мощные кабели, но их можно положить плотно друг к другу. На практике достаточно установить 5 см между посторонними проводами. Для устройства такого пола нет необходимости использовать бетонную стяжку.

Из-за того, что провода уложены плотно, на них можно непосредственно накладывать ламинат, а на него любое подходящее покрытие. При укладке плитки провода будут фактически расположены в слое клея. Рекомендуется в таком случае под провод подкладывать подложку, тогда нужно ожидать более равномерного прогрева.

Одножильная конструкция

Кабель включает в себя несколько частей:

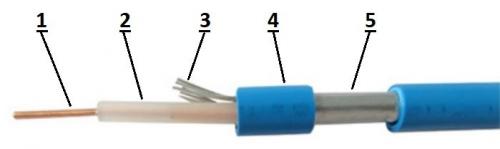

Одножильный провод

1. Проводник, по которому идет ток, создавая нагрев.
2. Изоляционный слой.
3. Оплетка, представляющая собой дополнительный слой защиты.
4. Внешняя гидроизоляционная оболочка.
5. Внешняя защитная оболочка кабеля.

Оплетка может использоваться как заземление. У более дорогих кабелей заземление установлено дополнительно. Укладка должна происходить таким образом, чтобы в итоге оба конца кабеля находились рядом друг с другом.

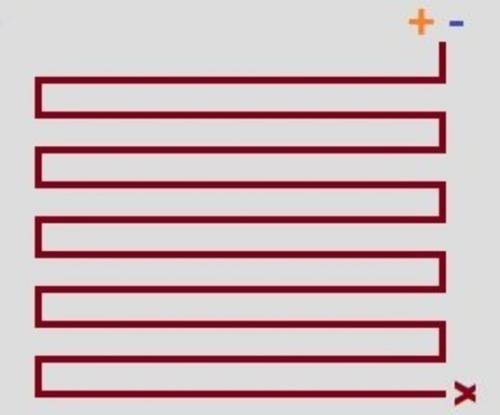

Способ укладки одножильного кабельного пола

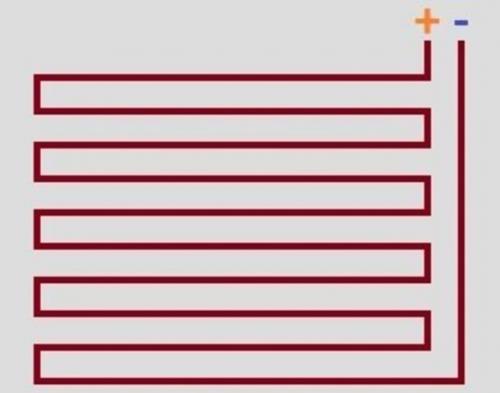

Использование двужильного кабеля

В этом случае устройство будет более сложным:

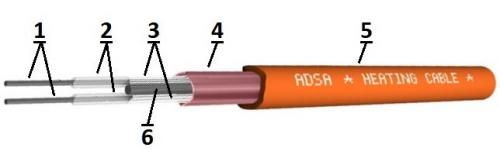

Конструкция двухжильного кабеля

1. Две жилы кабеля.
2. У каждого из проводов имеется изоляция.
3. В обоих случаях применяется армирующий слой.
4. Затем установлен водоотталкивающий экран.

Важно!  Такой кабель может быть с одним или двумя заземлениями. При монтаже нет необходимости подключать оба конца к одному источнику тока. Второй конец может быть подключен к электросети.

Электрический теплый пол под плитку без стяжки. Особенности установки

Мощность электрического теплого пола без стяжки должна рассчитываться в зависимости от режима работы. Это может быть основной источник тепла в комнате или дополнительный. Кроме этого работать система может не только в течение круглых суток, но и в определенные временные рамки.

Монтаж следует производить на тех участках, которые требуют постоянного отопления. Но при этом обращается внимание на места, где запрещено производить монтаж: под мебелью и громоздкими предметами. До укладки пленки на основание пола, последнее должно быть тщательным образом подготовлено. Если поверхность ровная, то старое покрытие можно не удалять. В противном случае придется осуществлять демонтаж старой плитки, ламината вместе с бетонной стяжкой.После этого выполняется заливки черновой стяжки, которая подгоняется под горизонтальный уровень.

Дополнительный слой теплоизоляции не даст теплу уходить в ненужных направлениях. Если обойтись без него, то будут прогреваться нижерасположенные подвальные помещения или потолки соседей. Под инфракрасный теплый пол подложка теплоизоляции по толщине достаточна будет в 3-4 мм. Что касается конкретного материала, то это может быть Изолон или Пенофол. На строительном рынке представлен их огромный ассортимент, из чего и можно выбрать что-то подходящее.

Особенность утеплителя под теплый пол без стяжки заключается в том, что одна из сторон имеет фольгированное покрытие. Оно служит для отражения тепла и перенаправления его основанию пола. Дополнительное качество утеплительного слоя – гидроизоляция, за счет того, что материал имеет структуру, способную противостоять влаге (она остается на поверхности, а не впитывается).

Укладка водяного теплого пола под плитку. Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.

Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

• Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
• Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Кабельный теплый пол под плитку. Виды электрического теплого пола

Планируя укладку теплого пола под плитку, надо иметь представление о разновидностях и особенностях конструкции электрических систем обогрева.

Всего существует два вида:

Первый вид — это нагреватель, выделяющий тепловую энергию за счет сопротивления проходящему через него электрическому тону. Это принцип работы всех ТЭНов, спиралей электроплиток и т. п. Второй вид — это набор карбоновых излучателей, ламинированных в два слоя лавсановой пленки. Они испускают инфракрасные лучи, нагревающие предметы. Сама пленка не греется.

Под укладку плитки выбирают только резистивный кабель. Он хорошо укладывается в стяжку и демонстрирует эффективную работу без потерь тепловой энергии. Однако, пленочный теплый пол под плитку не укладывают. В сети очень много рекомендаций о монтаже пленочного инфракрасного пола в стяжку, но все они, по сути, переписаны с одного ошибочного источника.

Инфракрасная пленка рассчитана на работу под напольными покрытиями, не плотно прилегающими к ней — ламинат, линолеум, ковролин. Если на пленку залить стяжку, теплый пол быстро выйдет из строя из-за перегрева. Этот момент надо учесть еще на стадии выбора и проектирования.

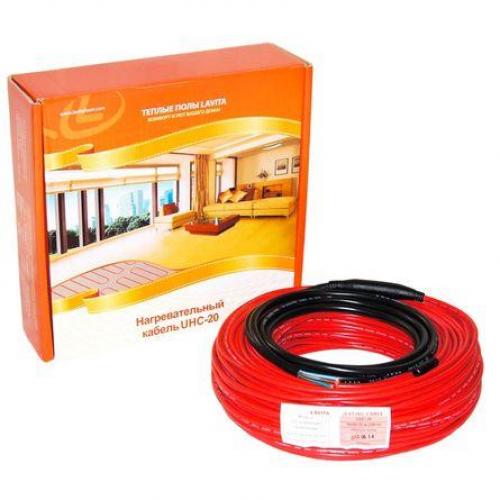

собственно кабель (отрезок определенной длины, который укладывают в выбранном порядке)

кабельные маты (рулоны из стеклосетки, на которой в зигзагообразной форме уже установлен резистивный кабель)

Первый вариант требует более сложной укладки, поэтому, его используют для монтажа в комнатах определенной величины, где рулонный греющий мат класть невозможно. в других случаях обычно выбирают нагревательные маты — они проще в работе. Надо лишь подготовить поверхность и просто расстелить их по длине, подключить к блоку управления и залить в стяжку.
