Как сделать теплый пол от отопления. Делаем теплый пол от отопления своими руками

Как сделать теплый пол от отопления. Делаем теплый пол от отопления своими руками

0

10467

Теплые водяные полы – это комфортно и удобно, особенно если они не требуют установки водогрейного котла. В домах с радиаторным отоплением можно подключить теплые полы к отопительной системе – это позволит сделать водяные теплые полы без лишних затрат.

Выполнение проекта

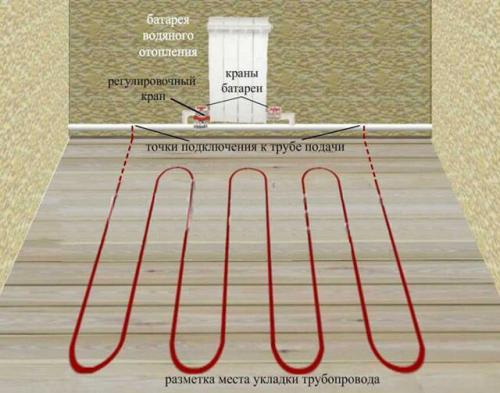

Для выполнения теплых полов, запитанных от системы отопления, необходим ряд  условий. Система отопления должна быть оснащена циркуляционным насосом. При его отсутствии проще потратиться и установить насос, чем выполнять гравитационную систему с выдержанным уклоном контура пола.  Система может быть как однотрубной, так и двухтрубной. При однотрубной системе подающая труба теплого пола подключается после циркуляционного насоса, а обратная – перед насосом.

Необходимо также рассчитать длину контуров. Для двухтрубной системы она должна быть не более 50 метров, для однотрубной – не более 30 метров. Если контур обогрева помещения получается больше, необходимо разделить его на несколько контуров, уложенных в разных зонах или параллельно.

Подготовка пола

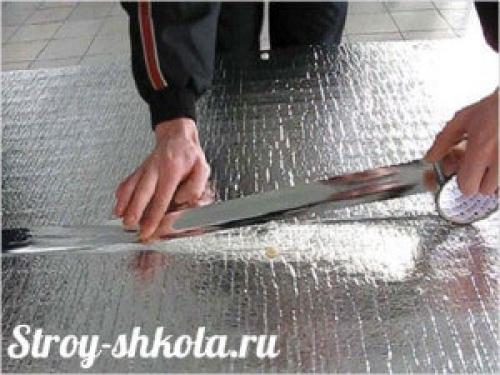

Чтобы избежать теплопотерь и не обогревать  плиты перекрытия, необходимо перед установкой греющего контура выполнить подготовку поверхности чернового пола.

1. Если на полу уже имеется напольное покрытие – его необходимо удалить, трещины затереть цементным раствором,  а поверхность пола выровнять с помощью цементного раствора или тонкого слоя чистого крупного песка. Поверхность пола обязательно проверяют с помощью уровня на отсутствие перекосов – если контур теплого пола будет уложен неровно, образуются участки с застоем теплоносителя, что ухудшит теплоотдачу.

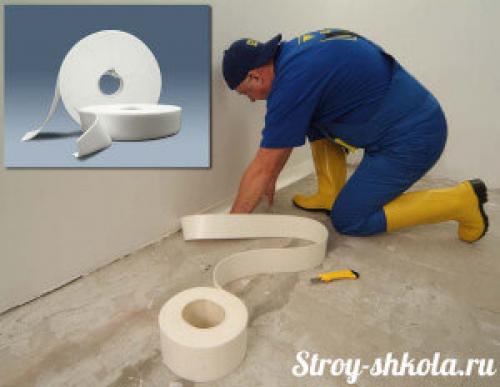

2. По периметру комнаты, а также на стыке контуров отопления необходимо установить демпферную ленту . Лента выпускается различной ширины, с клеящим слоем или без него. Ширину ленты необходимо выбрать так, чтобы она была выше расчетной высоты бетонной стяжки. Способ крепления выбирают в зависимости от отделки стен. К гладким стенам ленту можно приклеить с помощью клеящего слоя. К шероховатым поверхностям демпферную ленту крепят  дюбель-гвоздями для быстрого монтажа. Лента необходима для того, чтобы при нагреве-остывании пола не происходило разрушения стяжки.



   Демпферная лента для стяжки пола

3. После этого на пол необходимо уложить твердую теплоизоляцию, которая не позволит теплу уходить вниз. Это может быть экструдированный полистирол в виде плит или рулонный вспененный полиэтилен с фольгированным покрытием. Плиты укладывают встык, не допуская зазоров и щелей. Рулонные материалы кладут также встык, а стыки проклеивают металлизированным скотчем. Рулонные материалы вследствие малой толщины используют редко, только в том случае, если из-за небольшой высоты помещения использование более толстого утеплителя невозможно. Поверх утеплителя укладывают слой полиэтиленовой пленки толщиной от 200 мкм – она необходима для того, чтобы создать лучшие условия для высыхания бетонной стяжки и исключить протекание бетона.



   Укладка твердой теплоизоляции на пол

4. На пол укладывают арматуру. Это может быть арматурная сетка с ячейкой от 10 см, или сетка из прутка 6-8 мм, связанная в местах пересечения проволокой. Сетку укладывают на пластиковые направляющие, чтобы создать зазор между арматурой и основанием.

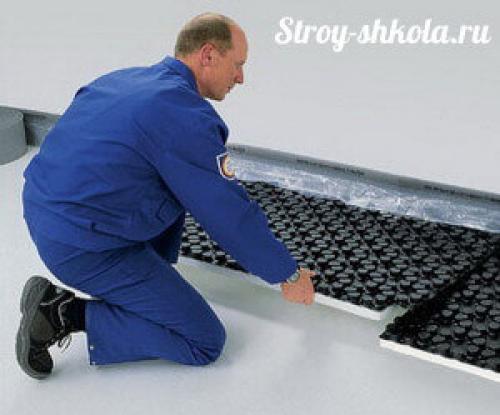

5. Для выполнения теплого водяного пола от отопления удобны специальные полистирольные плиты с бобышками – они предназначены для укладки водяного контура и не требуют установки направляющих. Следует учесть, что при укладке полистирола с бобышками необходимо использовать металлопластиковые трубы, а не полиэтилен, а арматуру укладывать после укладки водяного контура.

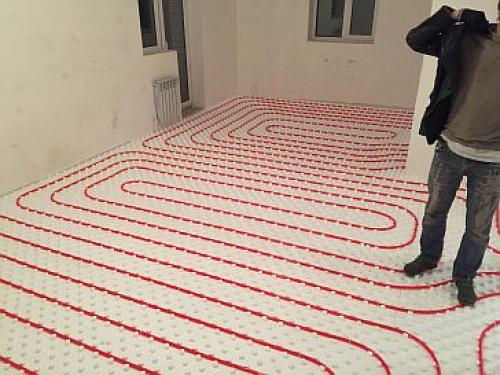

Теплый пол от отопления в квартире. Теплый пол от батареи центрального отопления в квартире – схемы, монтаж и первый запуск

Сегодня, решая проблему обогрева своего жилья, большинство владельцев обращают внимание на следующий вид отопления — нагревательные полы.

При этом, наиболее популярным видом, как в частном доме, так и в квартире являются водяные тёплые полы, запитанные от батареи, а в ванной комнате не редко.

Преимущество тёплого пола перед батареями

В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.

Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.

Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.

Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве.

К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.

Можно ли сделать теплый пол от батареи — законно подключение или нет?

В квартире многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но потребуется решить ряд вопросов. Основной — получить разрешение на врезку в центральное отопление дома от теплосетей, так как это может сказаться на работе радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы могут привести к аварийной ситуации, и затоплению квартиры снизу.

К сведению! Без наличия данного разрешения, установка тёплого пола будет незаконной, и при обнаружении такой врезки на вас будут наложены штрафные санкции.

Чтобы сохранить тепловой баланс в доме существует три законных варианта монтажа тёплого пола к радиатору:

1. Если в квартире двухтрубная схема подключения батарей;
2. При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
3. при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.

Только в таких случаях, установка пола с обогревом в одной квартире не влияет на режим отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к нарушению гидравлического баланса, что скажется на работоспособности всей системы.

К сведению! При невозможности врезать пол с обогревом в магистраль напрямую, законно получить разрешение на установку водяного пола нельзя.

Схемы подключения

Для подключения тёплых полов существует несколько схем, которые рекомендуют использовать специалисты.

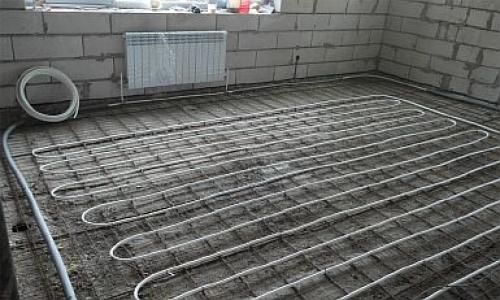

Как сделать теплый пол от отопления в частном доме. Теплые водяные полы в частном доме – инструкция, как сделать своими руками

Один из важных вопросом, который встаёт при строительстве частного дома — как своими руками правильно сделать систему отопления для комфортного существования.

Сегодня, в загородных домах популярными являются водяные тёплые полы. Несмотря на трудоёмкость процесса при их сооружении и дороговизну, конструкция окупится в течение 5 лет.

Важно! Начиная строить дом, рекомендуется заранее продумать систему отопления.

Проектирование

Особенно выгодным и оптимальным решением считается монтаж водяного контура в коттеджах, имеющих газовые котлы. Данная конструкция менее затратная в плане затрат энергоресурсов и проста в эксплуатации, в результате чего является наиболее эффективной.

Система может работать безупречно лишь при наличии профессионально сделанного проекта и при грамотном монтаже.

Поэтому, прежде чем начать монтаж водяного отопления в каркасном доме или на даче, первым делом нужно подготовить проект. При составлении проекта, следует продумать вид материала, который будет укладываться в «пирог» и толщину каждого слоя.

Кроме того, требуется изготовить план размещения труб. Изобразить схему можно на обычном листке в клеточку, где каждая клетка будет шагом укладки контура.

Шаг зависит от климатических особенностей региона. В местах с умеренными климатическими условиями:

• при хорошей теплоизоляции в доме — шаг 20 см;
• при отсутствии качественного утепления стен из кирпича, бетона или дерева — 10 см;
• в больших помещения, при наличии тёплых и холодных стен — шаг делается различный, у тёплых стен — он больше, у холодных — меньше.

Устройство тёплого пола

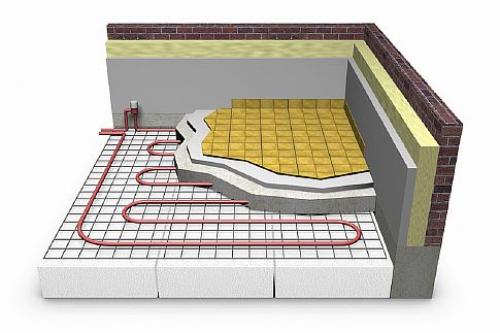

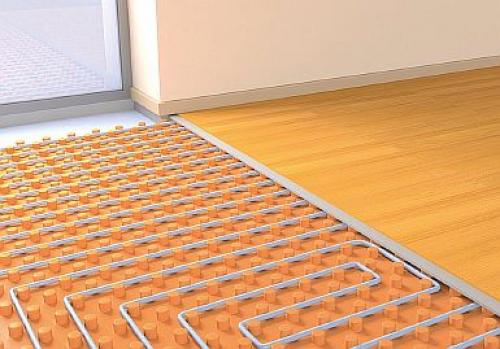

«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.

«Пирог» водяного пола выглядит следующим образом:

• основание — из дерева или бетонной плиты;
• гидроизоляция — полиэтиленовая плёнка (0,1 мм);
• теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
• водяной контур — трубопровод;
• арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
• бетонная стяжка — раствор из бетона и цемента с пластификаторами;
• финишное покрытие — любой материал совместимый с греющими полами.

В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.

Водяные конструкции бывают:

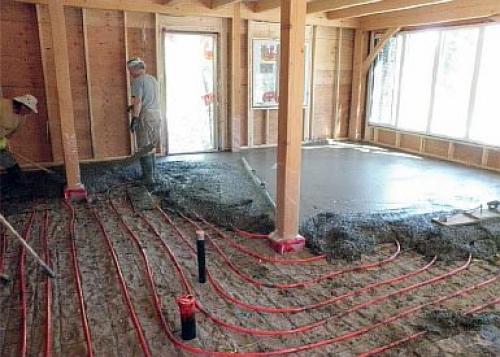

• Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.

Важно! Слой бетона под контуром не должен быть меньше 3 см.

• Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.

К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.

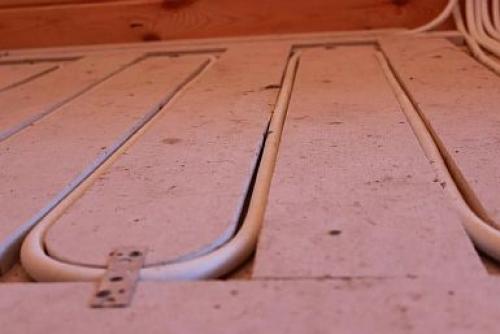

• По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.

Способы укладки контура

Существует три основные способа укладки контура в частном доме своими руками, но все они имеют один общий момент — трубы монтируются от стен по направлению к центру:

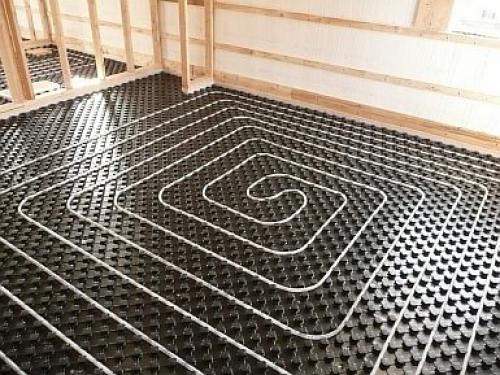

• «Улитка» — укладка контура производится по спирали от стен к центру, и обратно. При этом, конструкция сужается к центру помещения. При составлении схемы следует помнить что нужно оставлять место между трубами, для их возвращения к питающему источнику. При помощи данной схемы обогрев напольного покрытия получается равномерный, при этом снижается уровень гидравлического сопротивления. Количество трубного материала при такой укладке меньше, чем при других способах. Основной недостаток — сложный монтаж.

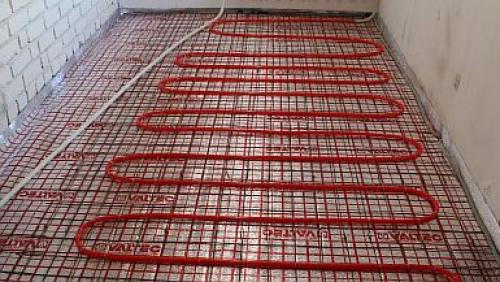

• «Змейка» — трубы размещаются вдоль стен в виде петель. Вариант лёгкий, но при нём не возможно добиться равномерного прогрева полов, так как температура при входе и выходе существенно различается.

• Комбинированный способ — в нём объединяются обе схемы. Подходит для помещений с холодными стенами. Вдоль стен контур укладывается «змейкой», а по центру «спиралью». Этот способ позволяет сэкономить на трубах и увеличить энергоэффективность устройства.

Источник: https://doma-na-veka.ru/stati/teplyy-pol-ot-otopleniya-teplyy-vodyanoy-pol-kak-element-sistemy-avtonomnogo-doma

Теплый пол от центрального отопления. Тёплый пол(водяной) и центральное отопление.

Навеяно некоторыми комментариями к другим постам.

Я решил описать, что будет если сделать тёплый пол от системы центрального отопления. Сразу уточню, я не рассматриваю законность данного действия.

Для начала определимся что теплый пол это низкотемпературная (температура теплоносителя в пределах от 20 до 55 градусов) система отопления и как любая система отопления он ни чего не греет. Система отопления компенсирует тепловые потери помещения. И если тепловые потери у помещения 1 киловатт то на их компенсацию и теплый пол и радиатор и любой отопительный прибор потратит 1 киловатт.

Как же работает теплый пол?

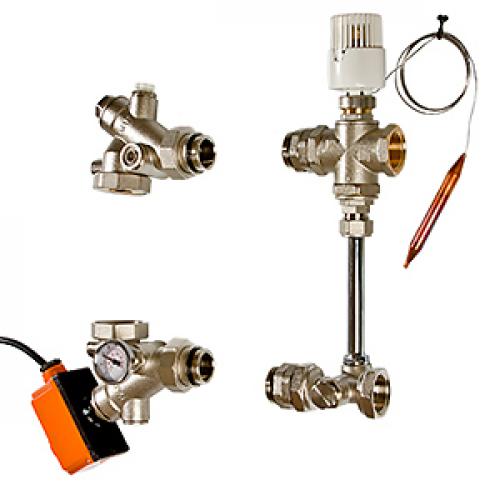

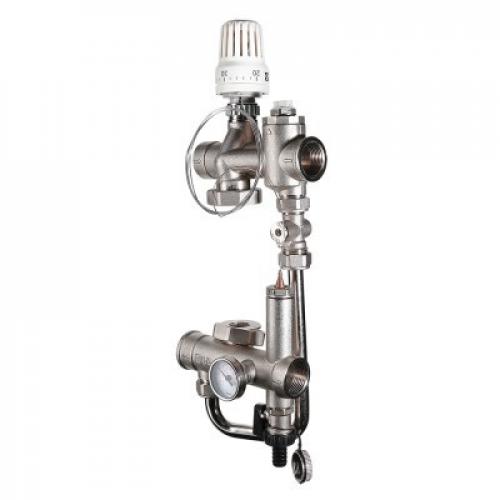

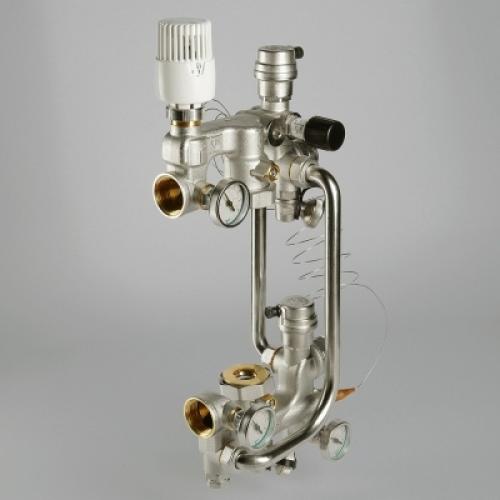

Один из основных элементов системы тёплый пол это смесительный узел который, как понятно из названия, что то смешивает и в котором получается теплоноситель с нужной (заданной) температурой. Смесительный узлы бывают:

Такие

Такие

Такие

В общем, узлов великое множество, но общее у них то, что они создают контур с теплоносителем заданной температуры. Суть работы смесительного узла в том, что насос гоняет теплоноситель с нужной температурой по замкнутому кругу (контуру теплого пола), когда же температура теплоносителя падает открывается термостатический клапан и добавляет горячий теплоноситель(из стояка отопления), после закрывается. Многие собирают смесительные узлы сами из комплектующих но суть работы от этого не меняется.

Отмечу одну особенность теплого пола, это его инертность, то есть система медленно реагирует на изменение температуры теплоносителя (остывает, нагревается).

Теперь давайте представим ситуацию, что мы сняли в комнате радиатор, поставили на его место смесительный узел и сделали в этой комнате тёплый пол. Стоит отметить, что в однотрубной системе естественно сделали байпас. В момент включения системы начнётся нагрев стяжки в которую залиты трубы тёплого пола, клапан открыт полностью и из стояка идёт максимальное количество теплоносителя, это единственный момент когда на общую систему отопления теплый пол влияет больше чем радиатор. Далее стяжка нагрелась температура теплоносителя поднялась до заданной и клапан закрылся, в этот момент влияние тёплого пола на общую систему отопления прекратилось! Далее клапан будет открываться кратковременно для восполнения потерь тепла и влияние на систему отопления всего дома будет оказывать не более чем радиатор который стоял на этом месте!!! При это чем меньше тепловые потери (разница между температурой в комнате и на улице) тем реже будет открываться клапан.

У такой системы есть огромные недостатки:

1. Стоимость смесительных узлов не маленькая и для всей квартиры стоимость системы теплый пол будет очень большой.

2. Необходима защита от слива системы. Как мы знаем центральное отопление могут выключить в отопительный сезон и слить в слуае аварии. Насос не проработает "на сухую" долго и не факт что система полностью заполнится когда отопление снова включат.

Но такой тёплый пол будет работать стабильно и никто из соседей не будет ощущать по температуре своих радиаторов его наличие.

Называть системой тёплый пол проброшенную через стяжку трубу от подачи к обратке я отказываюсь да и проработает такая система очень не долго по тому что:

1 Температура выше 60 градусов очень быстро испортит стяжку и трубу.

2 Хозяевам придётся ходить в тапках всегда и жить зимой с включённым кондиционером.

3 Очень вероятно что сие художество просто не будет работать, по причине большого гидравлического сопротивления.

4 Хозяева рискуют получить по голове от соседей.

Ещё крайне не правильный вариант сделать все полы в квартире от одного стояка.

Вариант второй

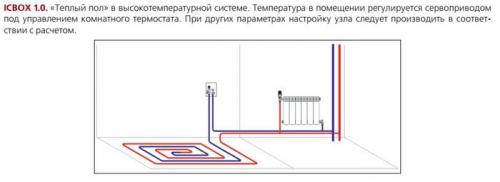

Есть возможность сделать в квартире теплый пол и без смесительного узла так что бы ни кому не навредить. Многие производители предлагают вот такие вещи:

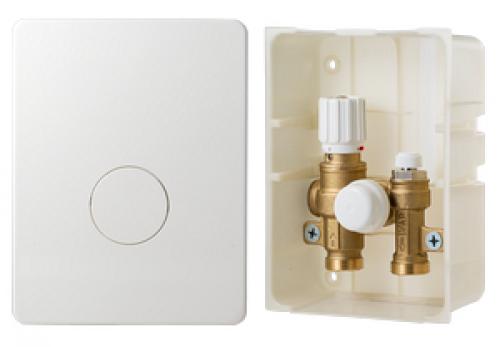

Терморегулирующий монтажный комплект. Суть его работы отличается от смесительного узла и для его установки надо быть уверенным, что разницы давления в стояках хватит, что бы продавить контур тёплого пола так как насос в схеме его установки отсутствует по этой же причине не поставить на однотрубную систему.

Вывод

Сделанный в квартире соседей правильный теплый пол не влияет кардинально ни на гидравлический баланс, ни на температуру теплоносителя общей системы отопления . Господа когда люди интересуются в постах причинами по которым может быть холодной батарея, стояк итп прекратите первым делом писать ТЁПЛЫЙ ПОЛ У СОСЕДЕЙ!

Для знающих, картинки все одного производителя просто по тому, что мне так удобнее было а не рекламы ради.

Я точно не писатель, так что пунктуацию и грамотность проверять не надо.

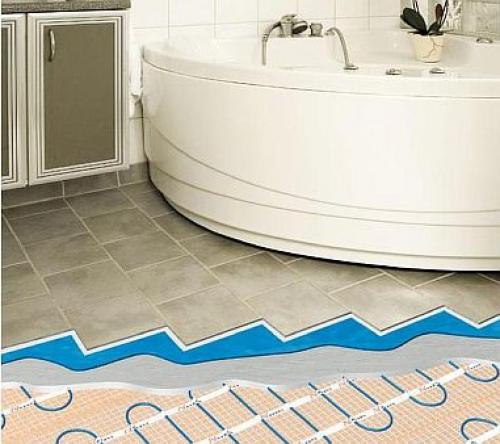

Как сделать теплый пол в ванной. Теплый пол в ванной под плитку: монтаж электрической и водяной системы своими руками

Тёплый пол — прекрасный способ для отапливания помещения. Особенно важен такой обогрев в ванной, где повышенная влажность. Чаще пол в ванне выложен кафельной плиткой, она выглядит красиво и не пропускает воду. Встаёт вопрос — совместимо ли половое отопление с плиткой.

Мы попробуем разобраться в этом — рассмотрим виды тёплых полов, их положительные и отрицательные стороны. Вы узнаете — какой вариант лучше подходит для ванной с плиткой, и как осуществить монтаж своими руками.

Как сочетаются тёплый пол и плитка?

Плитка — прохладный материал, и без дополнительного обогрева стоять на ней не уютно, особенно после ванных процедур. В данном случае, на помощь приходят тёплые полы, они способны равномерно обогреть её до нужного уровня.

Обустраивать под плитку возможно как электрический, так и водяной обогрев. Утверждение о том, что электрический пол во влажной комнате опасен и возможен удар током не более чем миф. Ведь ещё с уроков физики известно, что керамика не проводит электрический ток. Кроме того, несомненна польза в этом плане изоляционного слоя.

Использование кабельных матов или инфракрасной плёнки для обогрева ванной, вообще сводит риск удара током к минимуму.

Керамика сохраняет свои свойства при нагревании до 60 градусов, поэтому в этом плане она так же отлично сочетается с греющими полами. А из-за небольшой её толщины, размер теплопотерь не значителен, а теплоотдача огромна.

Кроме того, керамическая плитка идеальный отделочный материал для водяного пола, так как имеет низкую гидроскопичность.

Виды тёплых полов

Есть две разновидности греющий полов — электрические и водяные. В ванне, они могут использоваться как единственный или дополнительный обогрев.

Теплый пол от отопления в многоквартирном доме. Особенности подключения теплого пола к центральному отоплению

В квартирах многоэтажных домов системы водяного теплого пола подключается к стояку централизованного отопления. Для этого жилищно-эксплуатационная организация должна дать специальное разрешение. Однако получить такое разрешение не всегда получается. Чаще всего подобные документы без проблем дают для квартир недавно построенных домов, в них предусмотрен отдельный стояк для подключения системы «теплый пол».

В квартирах старых домов установка теплого пола может стать проблематичной. Дело в том, что в таких домах в большинстве случаев установлена однотрубная система отопления. При подключении теплого пола из стояка будет потребляться большое количество тепла, в результате радиаторы квартир, расположенных на этажах ниже, будут постоянно холодными. Поэтому разрешение на подключение теплого пола к системе центрального отопления могут выдать собственникам квартир первого этажа дома.

Решить вопрос, как сделать теплый пол от отопления, можно подключением теплого водяного пола к котлу. Такая система требует больших финансовых затрат на установку специального оборудования, однако в процессе эксплуатации расходы становятся значительно ниже. Еще одним вариантов можно назвать монтаж электрического теплого пола. Этот вариант имеет существенное преимущество: при выходе из строя отдельного участка вся система продолжает функционировать.

При выдаче разрешения на подключение теплого пола ЖЭО может потребовать установку счетчика тепла. На это следует соглашаться без сомнений, так как при хорошей теплоизоляции платить по счетчику приходится намного меньше.

Штраф за теплый пол от отопления. Водяной теплый пол в квартире — можно или нет

Вконтакте

Одноклассники

Собрались делать перепланировку ? Среди ограничений, которые распространяются на жителей многоквартирных домов, есть запрет на монтаж тёплого водяного пола, подключённого к внутридомовым системам.

Почему нельзя подключать тёплый пол к общим инженерным сетям, какие санкции ждут тех, кто решит подключиться самовольно и какое законное решение всё-таки существует — ответим в нашей статье.

Подключение тёплого пола к внутридомовым системам отопления и водоснабжения

Владельцы квартир, подключённых к внутридомовым системам отопления и водоснабжения, не имеют права вносить изменения в существующие инженерные коммуникации.

Инженерные сети входят в состав общего имущества многоквартирного дома (п. 5–6 Постановления Правительства РФ от 13.08.2006 № 491). А именно:

• внутридомовые инженерные системы холодного и горячего водоснабжения, состоящие из стояков, ответвлений от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, указанных отключающих устройств, коллективных (общедомовых) приборов учёта холодной и горячей воды, первых запорно-регулировочных кранов на отводах внутриквартирной разводки от стояков, а также механического, электрического, санитарно-технического и иного оборудования, расположенного на этих сетях;
• внутридомовая система отопления, состоящая из стояков, обогревающих элементов, регулирующей и запорной арматуры, коллективных (общедомовых) приборов учёта тепловой энергии, а также другого оборудования, расположенного на этих сетях.

Потребитель несёт установленную законодательством Российской Федерации гражданско-правовую ответственность за вред, причинённый имуществу иных потребителей вследствие ненадлежащей эксплуатации внутриквартирного оборудования (для потребителя в жилом или нежилом помещении в многоквартирном доме) или внутридомовых инженерных систем (для потребителя в жилом доме).

!

Подключаться к инженерным сетям МКД категорически запрещено. Ни одна управляющая компания такое подключение не согласует.

Самовольное подключение водяного тёплого пола в квартире чревато санкциями и штрафами. А если дело дойдёт до суда, то вас обяжут возместить ущерб, устранить все изменения за свой счёт и вернуть сети в первоначальное состояние.

Причины запретов

Водяной пол, подключённый к общедомовым системам, нельзя делать по нескольким причинам:

• подключения вызывают разбалансировку внутридомовых систем;
• изменения повышают общий уровень энергозатрат;
• существует высокий риск появления проблем с отоплением или водоснабжением у жильцов других квартир;
• присоединение дополнительного водного контура к системе центрально отопления жилого дома снизит уровень давления в трубах — батареи будут греть меньше или станут совсем холодными;
• последствия аварии могут быть очень внушительными, так как невозможно полностью исключить вероятность протечек водяного контура.

Устройство тёплых полов с автономной системой подогрева

В многоквартирных домах принято использовать электрические тёплые полы. Если важно греть полы именно жидким теплоносителем, то законное решение — это водяные полы с автономной системой. Подача и подогрев горячей воды осуществляется в таком случае из нагревательного котла (электрического или газового).

!

Водяной тёплый пол актуален в тех случаях, когда речь идёт о помещениях большой площади. Сооружать сложную систему ради 2–6 квадратов санузла или лоджии не имеет смысла.

Непосредственное инженерное решение по организации водяного тёплого пола состоит из двух основных частей:

1. Распределительный узел, который состоит из коллекторной группы, насоса для обеспечения циркуляции теплоносителя и смесительного узла, обеспечивающего необходимый температурный режим теплоносителя при подключении к системе радиаторного отопления.
2. Контур напольного отопления, состоящий из труб, по которым осуществляется прокачка теплоносителя и передача тепловой энергии материалу пола и напольному покрытию.

Какой пол выбрать — водяной или электрический?

С точки зрения законности и возможных негативных последствий, лучше всё-таки выбрать тёплый пол, работающий на электричестве. Он обходится дешевле, имеет несложную конструкцию, лёгок в монтаже и последующей эксплуатации.
