Водяной тёплый пол своими руками. Преимущества и недостатки водяных полов

Водяной тёплый пол своими руками. Преимущества и недостатки водяных полов

Использование водяных теплых полов (ТП) возможно в качестве как дополнительного, так и основного источника обогрева комнат в коттеджах и квартирах. Причем чаще всего их укладывают во втором варианте исполнения. В сравнении с батареями напольный обогрев более эффективен в эксплуатации, но и дороже их в реализации.

Среди достоинств систем теплого пола на нагреваемой воде числятся:

• оптимальное для человека распределение тепла по помещению;
• отсутствие циркуляции пыли из-за конвекции воздуха;
• высокая экономичность – теплоноситель приходится нагревать всего до 40–50 0С;
• эстетика – все коммуникации и элементы энергосистемы укрыты в слое стяжки;
• полная электробезопасность;
• отсутствие электромагнитных полей и проблем с высушиванием воздуха;
• срок службы до 50-ти лет;
• плавность прогрева пола, исключающая шоковое воздействие на ламинат и иные покрытия при резком их прогреве.

Если сравнивать рассматриваемый вариант обогрева с радиаторным отоплением, то напольная система оказывается минимум на 20–30% экономичней. А в некоторых случаях эта разница доходит и до 50–60%. Для батарей воду приходится нагревать до температуры в 70–90 0С на входе в радиатор. А для ТП ее подогревают на максимуме, при сильном морозе за окном, лишь до 50–55 0С.

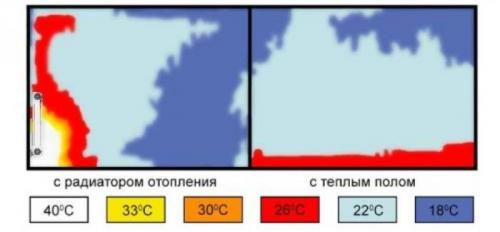

Распределения тепла при отоплении радиатором и системой теплый пол

Минусы у водяного пола следующие:

• возможные протечки воды;
• невозможность укладки в узких коридорах;
• относительная дороговизна;
• большие затраты по времени на устройство;
• высокие нагрузки на перекрытие из-за большого объема бетона;
• подъем пола за счет дополнительной стяжки толщиной 60–150 мм;
• низкая ремонтопригодность;
• высокая инертность.

Чтобы смонтировать трубный теплый пол своими руками и уложить сверху финишное покрытие, требуется до месяца времени. Монтаж его производится в стяжке из бетона, которому нужно порядка трех недель на застывание и упрочнение.

Первоначальные затраты на обустройство водяного ТП выше радиаторного аналога в 1,5–3 раза. Однако благодаря экономичности подобный теплый пол окупается за 3–5 лет.

Главная его проблема – высокая инертность на нагрев. Напольная система отопления из-за толстого слоя бетона долго прогревается (батареи дают тепло в помещение гораздо быстрее). Нередко из-за такого своего запаздывания она просто не успевает за колебаниями температуры на улице.

Водяной теплый пол схемы монтажа. Технологические аспекты

В первую очередь необходимо ознакомиться с принципом работы теплых водяных полов, а также с их элементами, обеспечивающими необходимый режим работы.

Регулирование температуры

Чтобы получить комфортную температуру пола, порядка +27 градусов, необходимо иметь температуру теплоносителя не больше 45 градусов. Температура свыше +28 градусов не считается комфортной, как и более низкая, не дающая положительного эффекта.

Если говорить о централизованной системе отопления, то температура теплоносителя несколько выше и составляет порядка 60-65 градусов. Конденсационные газовые котлы более экономичные при низких температурах, поэтому их допустимо подключать непосредственно к теплым водяным полам.

Если применяются другие типы котлов, то в такую систему необходимо включать узел подмеса, который предназначается для подачи к горячей воде котла более остывшей воды из обратного трубопровода. Подобная схема теплого пола показана на рисунке ниже.

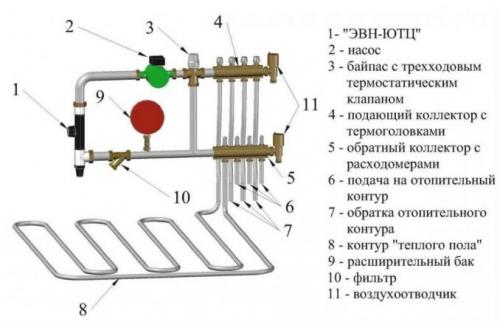

Схема устройства водяного теплого пола

Система работает следующим образом. Вода нагревается котлом, после чего она поступает на термостатический клапан, который и регулирует температуру теплоносителя. Если температура выше требуемого значения, то он открывается и происходит смешивание охлажденной воды из обратного трубопровода и нагретой воды, поступающей из котла.

На рисунке видно, что перед циркуляционном насосом имеется перемычка, с установленным на ней двух- или трехходовым клапаном. С помощью этого клапана осуществляется смешивание двух теплоносителей, за счет чего происходит регулирование температуры.

Работой клапана управляет термостат, который установлен сразу же за циркуляционным насосом. Если температура водяного потока соответствует заданной, то термостат закрывает клапан, а если она выше, то клапан открывается и в теплоноситель начинает поступать вода из обратки.

Распределение по контурам

После этого нагретая вода до нужной температуры поступает на гребенку, которая распределяет теплоноситель по контурам. Гребенка устанавливается в том случае, если контуров несколько. В случае, когда теплый пол смонтирован только в одном помещении и имеет только одну петлю из труб этот элемент не обязателен. Если теплые полы смонтированы в нескольких помещениях, то без гребенки не обойтись. Ее еще называют коллектором теплого пола и состоит этот узел из двух труб, одна из которой подключена на подаче, а вторая – на обратке. К этим трубам подключаются все входы и все выходы соответствующих контуров теплого пола.

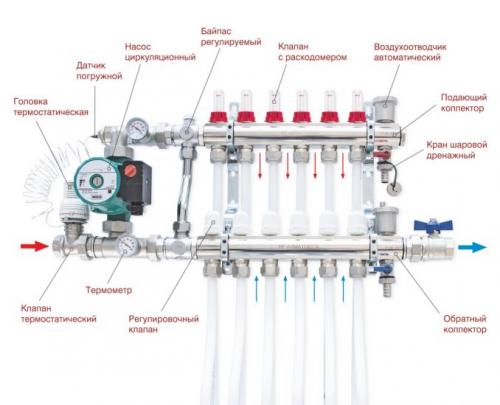

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

При монтаже теплого пола в нескольких помещениях, должна быть возможность отдельного регулирования температуры каждого контура. Это необходимо, поскольку каждая комната имеет определенное назначение, а во-вторых, каждый контур может иметь свою длину, а это означает, что каждый из них передает различное количество тепла. К тому же, в зависимости от расположения комнаты, каждая из них требует для нагрева разное количество энергии. Это характерно для угловых квартир, в которых не одна, а две, а то и 3 стены контактируют с улицей. Как правило, такие комнаты более холодные, по сравнению с теми, стены которых являются общими для 2-х или для 3-х квартир. Естественно, что присутствие гребенок с термостатами значительно повышает общие затраты на приобретение оборудования для теплых полов.

Существуют различные типы терморегуляторов: одни регулируют температуру воздуха в комнатах, а другие – температуру пола. И те и другие воздействуют на управляющие элементы, установленные на гребенках. Управляющие элементы, в зависимости от характера сигнала, выдаваемого терморегуляторами, уменьшают или увеличивают объемы теплоносителя, подаваемого в систему отопления.

В случае появления нештатной ситуации, когда перекрывается подача теплоносителя на все контуры, предусмотрен байпас, иначе вода в котле может закипеть, что может вывести котел из строя, хотя все котлы имеют защиту от перегрева. Наличие байпаса позволяет части теплоносителя миновать систему отопления. Это позволяет обезопасить котел от аварийных ситуаций.

Источник: https://doma-na-veka.ru/novosti/montazh-vodyanogo-teplogo-pola-svoimi-rukami-rashodnye-materialy-i-oborudovanie

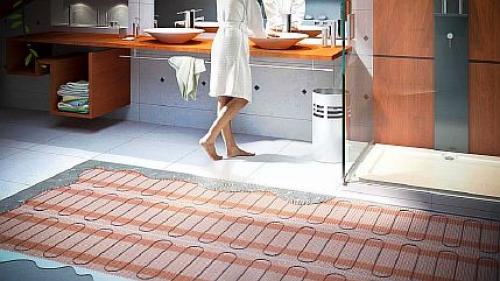

Водяной теплый пол на кухне под плитку. Теплый пол на кухне: нужен ли какой вид выбрать и как сделать своими руками

Кухня — место общего пользования, где вся семья проводит много времени. Важно, чтоб там было комфортно и уютно, и атмосфера располагала к дружеским беседам.

Сегодня тёплыми полами уже никого не удивишь, их устанавливают в ванной комнате, жилых и даже бытовых помещениях. Но у многих встаёт вопрос — нужен ли на кухне тёплый пол и как его сделать?

В статье мы расскажем о видах полов с обогревом, какие из них наиболее подходят для кухни, и более подробно остановимся на том, как произвести монтаж своими руками.

Нужен ли на кухне тёплый пол?

Установка тёплого пола на кухне бывает не всегда оправдана. Рассмотрим все за и против, которые помогут определить — необходим ли дополнительный обогрев в вашем случае.

Потребность в греющем устройстве возникает, если:

• вы любите ходить босиком — для сохранения здоровья;
• проживаете на первом этаже или в частном доме — пол не обогревается обычным отоплением, и остаётся холодным;
• после ремонта кухня объединена с балконом — без дополнительного источника тепла сложно создать нужный температурный уровень;
• планируете использовать плитку или ламинат в качестве напольного покрытия — это холодный материал.

Если ваша отопительная система хорошо прогревает помещение, то нет смысла в обустройстве дополнительного обогрева. Также, при использовании в качестве отделки тёплого материала — дерева, пробки или линолеума, она так же не понадобиться.

Кроме того, дерево от постоянного подогрева рассохнется, в результате чего появятся трещины. А при укладке линолеума на греющую поверхность, он будет выделять токсичные вещества. Ещё один момент, когда не нужен пол с нагревом — если окна выходят на южную сторону, солнечные лучи будут прогревать помещение.

То есть, принимать решение о необходимости установки греющей конструкции надо с учётом планировки и расположения кухни, а также своих температурных предпочтений.

Узнайте,или другие тяжелые предметы.

Плюсы и минусы

Решив делать тёплый пол в кухне, нужно знать все достоинства и недостатки этой отопительной системы.

Преимущества данного обогрева:

• равномерность прогрева помещения;
• поверхность быстро подсыхает после мытья;
• нет сложных настроек и возможно регулировать температурный уровень;
• долгий срок службы — до 40 лет.

Среди минусов:

• трудности при установке отопительной системы — требуется демонтаж напольного покрытия;
• повышенная температура в помещении может привести к более быстрой порче продуктов;
• высокая стоимость оборудования;
• при использовании электрических конструкций увеличивается энергопотребление.

Какие бывают виды

Существует несколько видов тёплых полов, они бывают: водяными и электрическими, последние в свою очередь делятся на кабельные и инфракрасные.

Бюджетный теплый пол своими руками. Как сделать теплый водяной пол своими руками: пошаговая инструкция

Устройство теплых полов в загородных домах и квартирах в последние годы можно встретить все чаще. Этот вид отопления можно считать альтернативой традиционным схемам устройства подачи тепла загородного дома, квартиры.

В статье рассмотрим относительно бюджетный вариант монтажа водяного теплого пола, а ознакомившись с материалом,  Вы узнаете, как сделать теплый пол своими руками.

Преимущества и недостатки водяного теплого пола

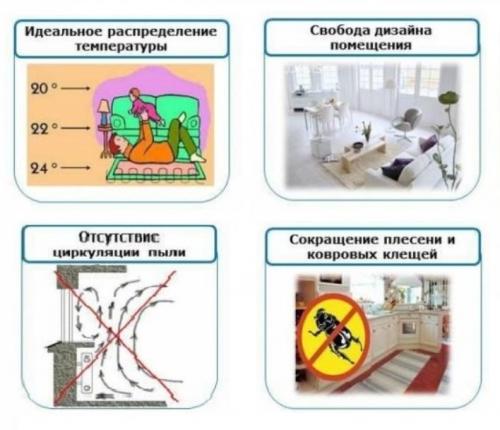

Главный плюс теплых полов в том, они равномерно прогревают помещение снизу вверх. При этом создаются комфортные условия пребывания в помещении. На фото хорошо видно, как нагревается воздух при использовании радиаторного обогрева и системой «теплый пол».

Особенно это актуально, если у Вас есть маленькие дети. Играя чаще на полу, они находятся в комфортных для себя условиях.Также использование водяных теплых полов, является экономически выгодным. Расходы на отопление, при использовании такого способа обогрева помещения, меньше.

Еще одним преимуществом является отсутствие, каких либо тепловых приборов. Обустройство теплого пола, не занимает лишнего пространства, и эстетически выигрывает у традиционного способа.

Можно совместить традиционные виды отопления с дополнительным монтажом теплого пола. О монтаже системы отопления можно ознакомиться в статье: ««. В зимнее время какой-либо источник тепла можно использовать как дополнительный, а при относительно теплой погоде эксплуатировать отопление не на всю мощность.

Недостатками такой системы является опасность перегрева. Это может привести к деформации напольного покрытия или даже к его разрушению. Ремонт водяных полов, в случае утечки, очень дорого стоит. Чтобы себя обезопасить нужно приобретать только качественные материалы.

Главные требования при обустройстве теплого пола

Для того чтобы теплый пол эффективно работал и не создавал проблем в будущем, необходимо чтобы основание под теплый пол и помещение удовлетворяли некоторым требованиям.

Требования при монтаже теплого пола:

• основание под полы должно быть прочным и надежным, обычно это ж/б плиты перекрытия или монолитное основание;
• обращается внимание и на высоту потолков в помещении, так как «пирог» теплых полов может доходить до 200 мм по высоте.

Устраивать такие полы следует при высоте потолков не менее 2700 мм;

• кроме прочности основания, следует обратить внимание и на возможные перепады по горизонтальным отметкам.

Неровности не должны превышать 5-7 мм, так как в подобных случаях в трубопроводе пола могут образовываться воздушные пузыри, которые приводят к ухудшению работы при эксплуатации;

• обязательно учитывается высота дверных проемов, при высоте проемов (после монтажа пола) менее 2100 мм придется выполнять реконструкцию по подъему перемычек, а это приводит к дополнительным тратам при ремонте;
• до начала работ по монтажу теплого пола обязательно выполнить установку оконных и дверных блоков, завершить штукатурные и другие отделочные работы (кроме финишных).

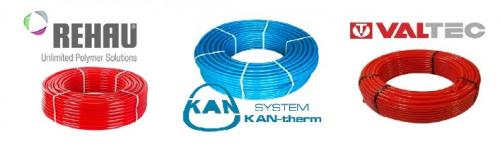

Выбор трубы

К данному моменту следует подходить ответственно, так как любой дефект приводит к большим неприятностям сразу после начала эксплуатации пола.Выбирать следует трубу только у известных производителей, к которым следует отнести:

• Rehau;
• Valtek;
• KAN.

Обязательно изучается вся документация к материалу. Следует определиться в каких, по объему бухтах, продается материал. Обязательно убедиться при покупке в наличии сертификатов качества на трубу.

Среди нескольких видов трубы для теплого пола, лучшим вариантом можно считать полиэтиленовые трубы типа РЕ-ХА. Они имеют отличные эксплуатационные характеристики и фитинги можно замуровать в цементной стяжке.

Данные трубы даже восстанавливают свой первоначальный вид при возможных заломах. Стоит их только нагреть строительным феном, но не много.

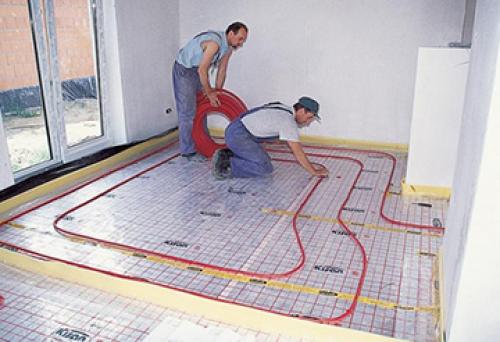

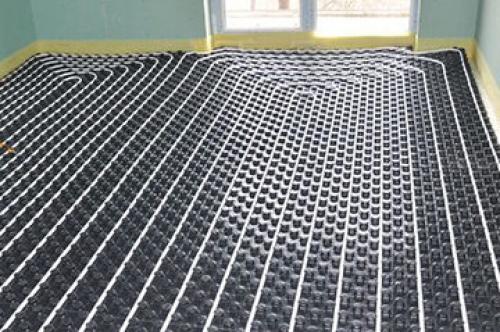

Шаг укладки трубы

Сразу определимся с шагом монтажа труб теплого пола:

1. Если в помещении имеются наружные стены, то шаг принимается в 150 мм по краям помещения. Вдоль стены монтируется около 5-6 труб (вдоль наружных стен). В центре помещения шаг можно увеличить до 300 мм.
2. В помещениях, которые не имеют наружные стены, шаг выполняется в 200-300 мм.
3. Полы в банях, саунах, санузлах выполняется монтаж трубопровода в 150 мм. Укладка выполняется по всей площади полов данных помещений.

Расчет размера труб

Для эффективной работы водяного теплого пола необходимо правильно рассчитать длину и диаметр используемой трубы. Если неправильно это сделать, то либо расходы на монтаж отопления будут высокими, либо пол будет прогреваться неравномерно.

Длину и диаметр трубы можно рассчитать по специальным формулам.

Расчёт длины трубы:

L= (w * (l /n) + (n * 2) * (l /3) + (Lk *2))*1.05

Где:

• L- длина трубы для помещения;
• w — ширина помещения;
• l — длина помещения;
• n – шаг укладки;
• Lk – расстояние от входа/выхода до коллектора.

Зная длину трубы, можно определить ее необходимый диаметр.

Водяной теплый пол под плитку. Укладка теплого водяного пола под плитку: рекомендации и пошаговая инструкция

Что такое водяной «теплый пол», сегодня знают все.

А вот в вопросе его устройства многие пока путаются.

Основные моменты данного процесса мы постарались прояснить в этой статье, тема которой — укладка теплого водяного пола под плитку.

Можно ли укладывать водяной пол под плитку?

Не только можно, но даже нужно.

Ведь при наличии нагревателя в конструкции пола главный недостаток керамической или каменной плитки — высокая теплопроводность — превращается в преимущество.

Вспомните: в обычных условиях плитка всегда является холодной на ощупь, отчего ходить по ней босиком крайне некомфортно.

Такой эффект объясняется именно высокой теплопроводностью — материал активно отбирает тепло кожи и та чувствует холод.

Если же внутри пола устроен подогрев, то тепло, благодаря той же высокой теплопроводности, будет беспрепятственно поступать в помещение.

Таким образом, система «теплый пол» (ТП) будет работать с предельной эффективностью. В этом отношении с плиткой не сравнится ни какое другое напольное покрытие.

Существует, конструкция которых подразумевает использование металлической решетки или матов из другого материала.

О самодельном способе укладки теплых полов под плитку читайте.

О других способах укладки водяного пола смотрите.

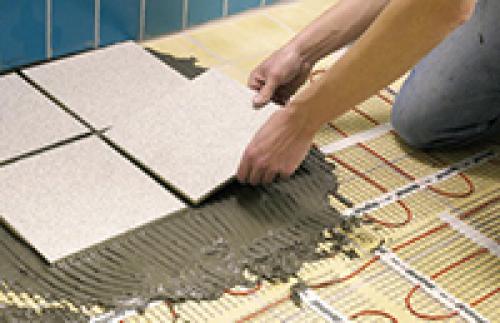

Как укладывать водяной теплый пол под плитку?

Данная операция не требует высокой квалификации, так что она вполне окажется по плечу и новичку.

Нужно только аккуратно следовать нижеизложенным рекомендациям.

Сделать это будет проще, если иметь представление об устройстве пола с подогревом и роли каждого из его слоев.

Давайте уделим этому немного внимания.

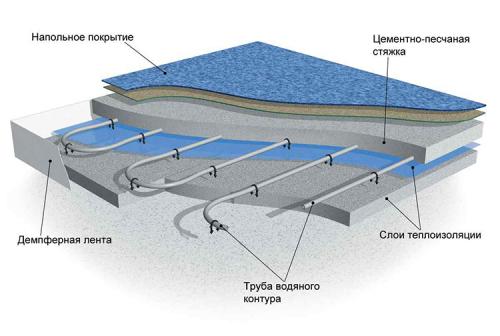

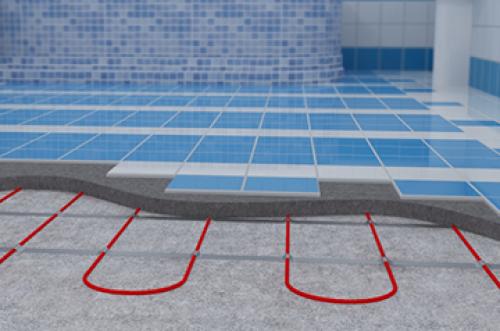

Устройство теплого водяного пола под плитку

Если говорить коротко, то возводимая нами конструкция будет выглядеть так (снизу вверх):

1. Гидроизоляция. Защитит все составляющие ТП от поступающей снизу влаги — как в жидком, так и в парообразном виде.
2. Черновая (выравнивающая) стяжка. Укладывается по необходимости — если поверхность основания слишком уж неровная.
3. Утеплитель. Предотвратит утечку драгоценного тепла в нижерасположенные плиту или грунт. Для лучшего эффекта весьма желательно, чтобы утеплитель имел особое покрытие, отражающее инфракрасное излучение.
4. Армированная стяжка, в которой находятся трубы ТП. Стяжка играет роль не только несущего нагрузку элемента, но и распределителя тепла. В полах по лагам, в которых стяжка не предусмотрена, в качестве теплораспределителя следует использовать алюминиевый пластины, укладываемые поверх труб.
5. Финишное покрытие: плитка, уложенная на клей.

Устройство теплых полов

Важно понимать, что в конструкции пола можно использовать только прочный утеплитель, способный без существенных деформаций выдержать приходящуюся на него нагрузку.

Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой.

В последнее время в сети часто можно встретить рекомендации «специалистов» применять в системах ТП со стяжкой фольгированный Пенофол (вспененный полиэтилен). Следовать этим неразумным советам, конечно, нельзя: мягкий пенополиэтилен просто сплющится под тяжестью стяжки. Вдобавок имеющаяся на нем металлическая фольга будет почти сразу уничтожена щелочной средой раствора.

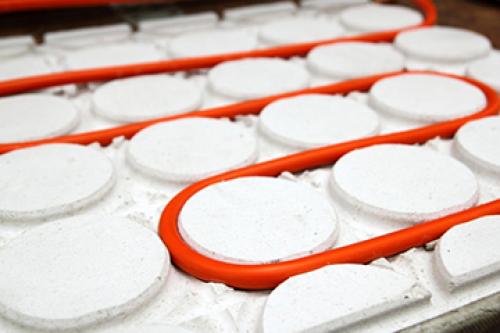

О трубах

Необходимо решить, какие трубы вы будете применять. Наилучшей теплопроводностью обладают металлические.

Доступны два варианта:

• медные: очень дорогой вариант (в зависимости от диаметра, 250 – 330 руб./п.м.), к тому же для монтажа придется приглашать специалиста;
• гофрированные из нержавеющей стали: изгибаются как угодно и стоят намного меньше медных (80 – 160 руб./п.м.).

Выпускаются металлические трубы с наружной защитной полимерной оплеткой.

Более доступными являются полимерные (пластиковые) трубы.

Применяют несколько их разновидностей:

Полипропиленовые

Самый дешевый материал (30 – 45 руб./п.м.).

Но имеет много недостатков:

• почти не сгибается;
• реализуется короткими отрезками;
• от нагрева даже при наличии армирования (марки PN20 и PN25) сильно расширяется.

Обратите внимание! Любая пластмасса пропускает внутрь кислород из окружающего воздуха, поэтому для систем отопления нужно приобретать только трубы с армированием из алюминия или иного газонепроницаемого материала (антидиффузионный слой).
