Теплый пол под плитку своими руками. Виды пола под плитку

Теплый пол под плитку своими руками. Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

• электрический;
• водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

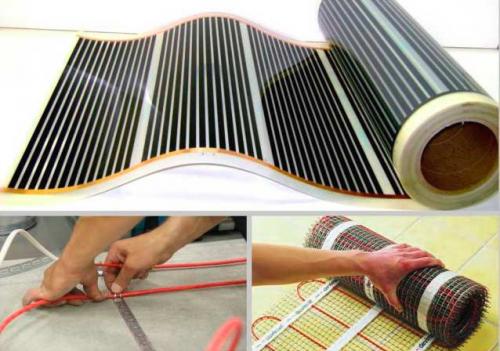

Существует два типа обогрева:

• Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

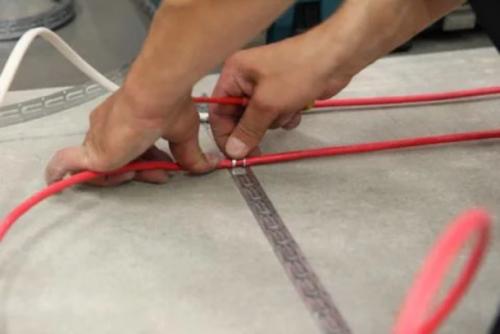

Электрический кабель теплого пола, уложенный на металлическую сетку

• Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

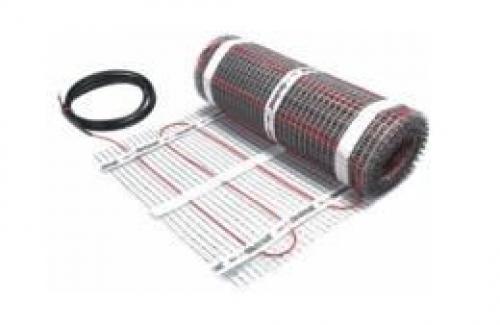

Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

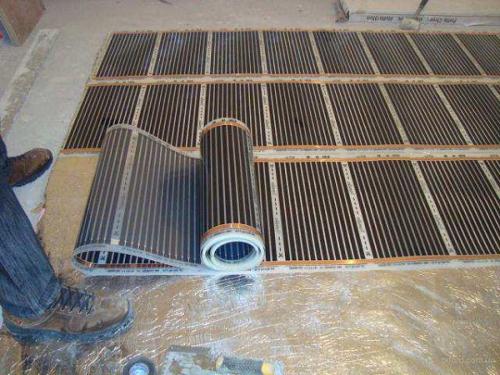

Установка инфракрасных матов на теплый пол

Для основания из керамического гранита лучше использовать маты из углеродных пластин. Биметаллические – подвержены коррозии.

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Питающий кабель должен находиться непосредственно под плиткой.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

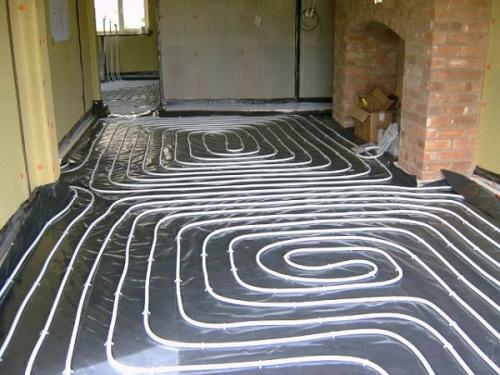

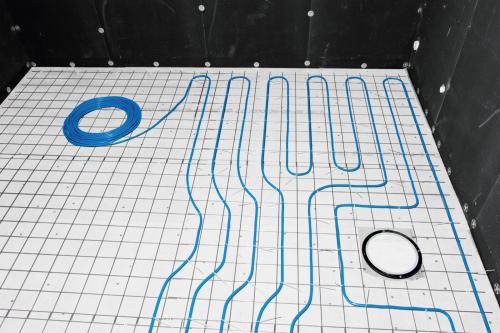

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Электрический теплый пол под плитку своими руками. Правила укладки кабельного теплого пола

Перед установкой нового оборудования, которое создаст нагрузку на проводку в квартире или доме, нужно удостовериться в том, что проводка выдержит ее. Для начала нужно сделать разметку, где будут пролегать электрические маты.

При планировке в квартире нужно исключить прокладку в местах нахождения стационарно установленной крупной мебели без ножек, сантехнических приборов и бытовой техники. Это обусловлено тем, что электричество создает магнитное поле, которое будет создавать помехи бытовым приборам.

Нельзя проводить укладку теплого пола под плитку там, где установлен санузел, ванная и душевая кабина. В этих местах высок риск попадания влаги и короткого замыкания

При планировке также нельзя прокладывать электрический подогрев в местах расположения водопроводных и газовых труб.

Определение мощности, сечения кабеля и проводки в доме

Минимальное расстояние от каждой стены должно быть не менее 10 см. Также нужно исключить участки где установлена мебель. Площадь для установки матов вычисляется путем вычитания из общей площади суммы квадратных метров, где не будет произведен монтаж.

Полученное число нужно умножить на 140 Вт, если пол не будет использоваться в качестве основного источника подачи тепла. Если планируется использовать для отопления только пол, тогда умножить необходимо на 180 Вт.

На основе полученных данных можно приобретать кабель или электрические маты для подогрева напольного покрытия.

Что касается проводки, то необходимо высчитать суммарную мощность приборов, которые используются в квартире. Эту информацию можно найти инструкции к технике, а еще ее дублируют на корпусе приборов.

Полученную суммарную мощность нужно скорректировать, умножив на коэффициент 0,8. Это поправка на то, что все приборы не будут работать в квартире одновременно. На основе полученных данных по этой таблице можно определить нужное сечение медного кабеля

Алюминий не подходит для проводки дома, где планируется установка нагревательной системы напольного покрытия. Это вызвано тем, что медь имеет лучшую теплопроводность. По таблице также нужно определить силу тока и поставить автоматы на счетчик электроэнергии.

Если проводка в квартире не соответствует необходимым характеристикам, она должна быть заменена перед монтажом нагревательного кабеля или матов. Если этого не сделать, то в квартире периодически будет отключаться электричество, а затем начнут плавиться розетки.

В конечном счете, это приведет к короткому замыканию и пожару. Это опасно и не стоит экономить на безопасности, особенно если дом или квартира выполнены из горючих материалов. Рекомендуем вам ознакомиться со схемами обустройства проводки в квартире и рекомендациями по ее монтажу своими руками. Для этого переходите по ссылке .

Установка матов и монтаж системы управления

Процесс установки электрических матов проще и быстрее чем монтаж кабеля. Их достаточно разместить на площади подогрева, которая была определена при составлении схемы.

Кабель придется укладывать на монтажную ленту, которая представляет собой металлические крепежи, фиксирующиеся в стяжку пола. При укладке кабеля необходимо делать витки одинаковой ширины

Это обеспечит равномерный уровень нагрева напольной поверхности. Во время монтажа не рекомендуется делать разрывы кабеля.

После прокладки кабеля нужно установить терморегулятор . Он выполняет важную функцию – поддержание заданной температуры напольного покрытия.

Это позволяет снижать расход электроэнергии, так как периодически нагрев будет отключаться, когда достигнута заданная температура. Если датчик температуры зафиксирует понижение заданного пользователем режима, то нагрев автоматически включится.

Для монтажа блока управления в стене нужно просверлить отверстие необходимого диаметра. Вблизи от места монтажа блока должен быть источник электроэнергии. Это может быть розетка

Отверстие должно располагаться выше 30 см от поверхности пола. Вниз от отверстия продалбливается вертикальный канал, куда будет установлена гофра для температурного датчика.

Противоположный конец гофры должен располагаться между витками греющего кабеля на равном удалении. Если не соблюсти это правило, то показания датчика будут завышенными.

При подключении греющего кабеля к блоку управления нужно соблюдать инструкцию от производителя оборудования. Перед подключением нужно проверить сопротивление проводов специальным прибором.

Электрический теплый пол под плитку без стяжки. Особенности установки

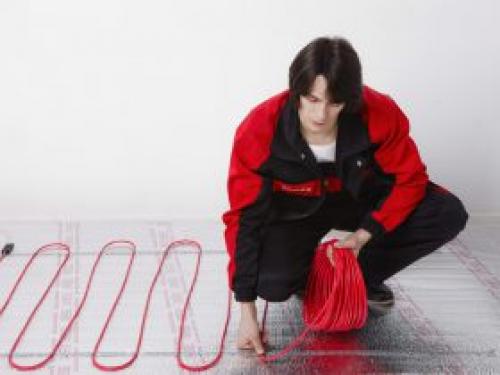

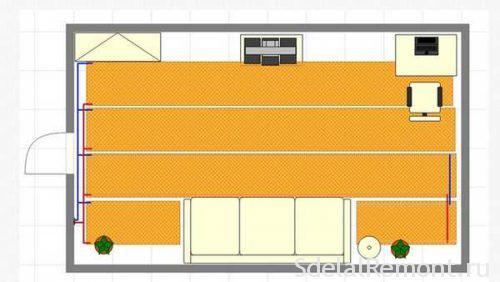

Мощность электрического теплого пола без стяжки должна рассчитываться в зависимости от режима работы. Это может быть основной источник тепла в комнате или дополнительный. Кроме этого работать система может не только в течение круглых суток, но и в определенные временные рамки.

Монтаж следует производить на тех участках, которые требуют постоянного отопления. Но при этом обращается внимание на места, где запрещено производить монтаж: под мебелью и громоздкими предметами. До укладки пленки на основание пола, последнее должно быть тщательным образом подготовлено. Если поверхность ровная, то старое покрытие можно не удалять. В противном случае придется осуществлять демонтаж старой плитки, ламината вместе с бетонной стяжкой.После этого выполняется заливки черновой стяжки, которая подгоняется под горизонтальный уровень.

Дополнительный слой теплоизоляции не даст теплу уходить в ненужных направлениях. Если обойтись без него, то будут прогреваться нижерасположенные подвальные помещения или потолки соседей. Под инфракрасный теплый пол подложка теплоизоляции по толщине достаточна будет в 3-4 мм. Что касается конкретного материала, то это может быть Изолон или Пенофол. На строительном рынке представлен их огромный ассортимент, из чего и можно выбрать что-то подходящее.

Особенность утеплителя под теплый пол без стяжки заключается в том, что одна из сторон имеет фольгированное покрытие. Оно служит для отражения тепла и перенаправления его основанию пола. Дополнительное качество утеплительного слоя – гидроизоляция, за счет того, что материал имеет структуру, способную противостоять влаге (она остается на поверхности, а не впитывается).

Электрический теплый пол в ванной своими руками. Теплый пол в ванной под плитку: монтаж электрической и водяной системы своими руками

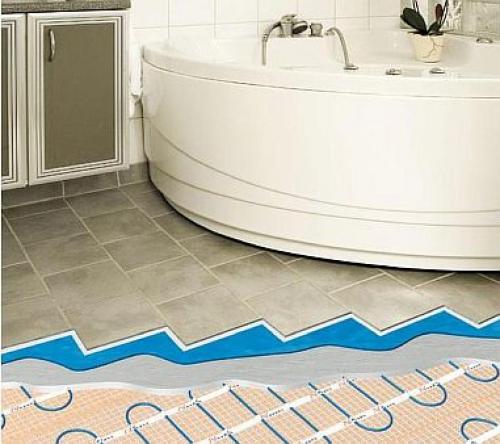

Тёплый пол — прекрасный способ для отапливания помещения. Особенно важен такой обогрев в ванной, где повышенная влажность. Чаще пол в ванне выложен кафельной плиткой, она выглядит красиво и не пропускает воду. Встаёт вопрос — совместимо ли половое отопление с плиткой.

Мы попробуем разобраться в этом — рассмотрим виды тёплых полов, их положительные и отрицательные стороны. Вы узнаете — какой вариант лучше подходит для ванной с плиткой, и как осуществить монтаж своими руками.

Как сочетаются тёплый пол и плитка?

Плитка — прохладный материал, и без дополнительного обогрева стоять на ней не уютно, особенно после ванных процедур. В данном случае, на помощь приходят тёплые полы, они способны равномерно обогреть её до нужного уровня.

Обустраивать под плитку возможно как электрический, так и водяной обогрев. Утверждение о том, что электрический пол во влажной комнате опасен и возможен удар током не более чем миф. Ведь ещё с уроков физики известно, что керамика не проводит электрический ток. Кроме того, несомненна польза в этом плане изоляционного слоя.

Использование кабельных матов или инфракрасной плёнки для обогрева ванной, вообще сводит риск удара током к минимуму.

Керамика сохраняет свои свойства при нагревании до 60 градусов, поэтому в этом плане она так же отлично сочетается с греющими полами. А из-за небольшой её толщины, размер теплопотерь не значителен, а теплоотдача огромна.

Кроме того, керамическая плитка идеальный отделочный материал для водяного пола, так как имеет низкую гидроскопичность.

Виды тёплых полов

Есть две разновидности греющий полов — электрические и водяные. В ванне, они могут использоваться как единственный или дополнительный обогрев.

Теплый пол под плитку с терморегулятором. Что нужно для укладки теплого пола под плитку

Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым "холодным" концом - отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.

Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:

• Для дополнительного комфортного подогрева поверхности пола в сухом помещении - 110-140 Вт/м2
• Для подогрева пола во влажных помещениях - 140-160 Вт/м2
• Для подогрева полов на лоджиях, балконах в зимних садах - 180-220 Вт/м2

Сегодня на рынке представлены нагревательные маты для всех типов применения.

При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:

• Терморегулятор . Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в "пироге" пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример . Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП'ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.
• Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.
• "пирог" пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.
• Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.
• Мультиметр для измерения сопротивления.
• Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.
• Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.

Источник: https://domastroevo.ru/novosti/teplyy-pol-elektricheskiy-pod-plitku-svoimi-rukami-elektricheskiy-tyoplyy-pol-pod-plitku

Кабельный теплый пол под плитку. Особенности электропола

Теплый электрический пол под плитку позволит качественно прогреть квартиру. Его монтаж несложен. Чтобы правильно выбрать подходящий теплый пол, нужно знать, какие разновидности существуют и какие у них достоинства. Важно разбираться в том, как правильно устанавливать кабельный теплый пол под плитку и на что при этом обращать внимание.

Что такое электрический теплый пол

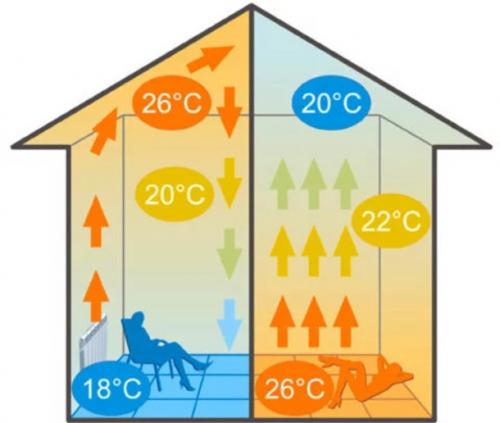

Использование теплого пола — один из популярных видов обогрева. Он позволяет не занимать площадь для размещения обогревательных приборов. При этом качество отопления улучшается: теплый пол способен греть помещение равномерно по всей площади.

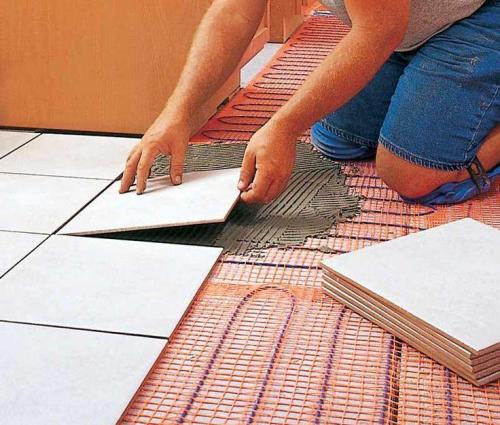

Укладка плитки

Электрические устройства такого рода делятся на два типа:

• конвекционные;
• те, которые используют инфракрасное излучение.

Конвекционные устройства подразумевают использование специальных нагревательных кабелей. В процессе работы они передают нагрев предметам, с которыми соприкасаются. Иногда такие кабели делают в составе обогревательных матов.

Инфракрасное нагревательное покрытие представляет собой специальную пленку с нанесенными на нее инфракрасными элементами. В процессе работы возникает инфракрасное излучение, прогревающее предметы, на которые оно попадает.

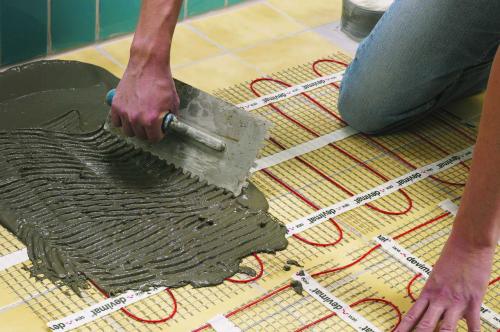

 Покрытие пола плиточным клеем

Покрытие пола плиточным клеемУстановка такой конструкции довольно простая. При этом пленку укладывают на отражающее покрытие. Затем пол закрывают финишной отделкой. При этом отсутствует необходимость использования бетонной стяжки или аналогичного слоя.

Достоинства и недостатки электропола в доме

Преимущества установки электрополов:

• Использование электричества дает возможность удобно изменять степень прогрева.
• При работе такого пола в нижней части помещения происходит равномерный нагрев по всей площади. Одним из последствий этого является отсутствие токов воздуха сверху вниз или в горизонтальных направлениях. При этом не происходит накопления или перемещения пыли и частиц грязи.

 Укладка кабеля для теплого пола

Укладка кабеля для теплого пола

• Высокий уровень безопасности. Детали устройства надежно скрыты, что исключает возможность случайного ожога или удара током.
• Эта система обогрева работает эффективно. Поскольку присутствует удобная регулировка, можно выставлять оптимальную степень нагрева в зависимости от конкретной ситуации.
• Установку таких нагревательных приборов можно сделать, не имея профессиональных навыков. Простой монтаж позволяет практически любому хозяину установить систему самостоятельно.

У таких полов установлен длительный срок эксплуатации.

Выгоды от использования

Можно ли сделать теплый пол греющим кабелем под плитку

Такой вариант теплого пола не только допустим, но и считается одним из наиболее эффективных. Плитка имеет высокую теплопроводность. Кроме того, если стелить такой теплый пол, можно его установить в слой клея под плитку без использования стяжки или других подобных методов.

Монтаж греющего кабеля

Виды электрических полов

Существуют различные виды электрообогрева полов. Чтобы разобраться в их сильных и слабых сторонах, далее будет подробно рассмотрен каждый из используемых на практике вариантов.

Виды электрических полов

Кабельный теплый пол

Обычно используются следующие варианты такого пола:

• проволочные;
• одножильные;
• двухжильные.

Теплый пол из провода

В первом случае прогрев осуществляется с помощью специальных проводов, имеющих небольшое сечение. Они будут нагреваться не так сильно, как мощные кабели, но их можно положить плотно друг к другу. На практике достаточно установить 5 см между посторонними проводами. Для устройства такого пола нет необходимости использовать бетонную стяжку.

Из-за того, что провода уложены плотно, на них можно непосредственно накладывать ламинат, а на него любое подходящее покрытие. При укладке плитки провода будут фактически расположены в слое клея. Рекомендуется в таком случае под провод подкладывать подложку, тогда нужно ожидать более равномерного прогрева.

Одножильная конструкция

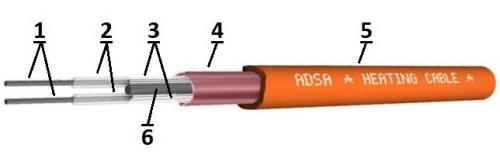

Кабель включает в себя несколько частей:

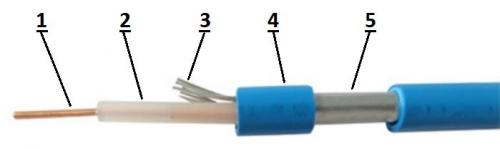

Одножильный провод

1. Проводник, по которому идет ток, создавая нагрев.
2. Изоляционный слой.
3. Оплетка, представляющая собой дополнительный слой защиты.
4. Внешняя гидроизоляционная оболочка.
5. Внешняя защитная оболочка кабеля.

Оплетка может использоваться как заземление. У более дорогих кабелей заземление установлено дополнительно. Укладка должна происходить таким образом, чтобы в итоге оба конца кабеля находились рядом друг с другом.

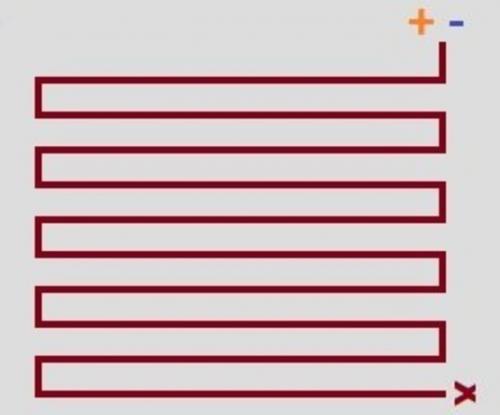

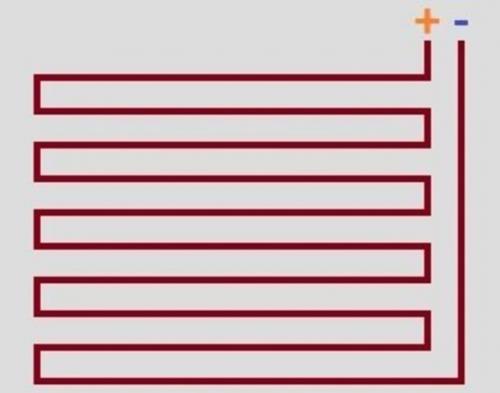

Способ укладки одножильного кабельного пола

Использование двужильного кабеля

В этом случае устройство будет более сложным:

Конструкция двухжильного кабеля

1. Две жилы кабеля.
2. У каждого из проводов имеется изоляция.
3. В обоих случаях применяется армирующий слой.
4. Затем установлен водоотталкивающий экран.

Важно!  Такой кабель может быть с одним или двумя заземлениями. При монтаже нет необходимости подключать оба конца к одному источнику тока. Второй конец может быть подключен к электросети.

Водяной теплый пол под плитку своими руками. Преимущества и недостатки плиточного теплого пола

Небольшая ванная комната, кухня или целый банный комплекс, все эти объекты могут успешно отапливаться водяными теплыми полами. Такой монтаж возможен при соблюдении некоторых условий. На руках имеется готовый проект отопительной системы, в соответствии с которым укладываются петли отопительного контура, подобрано обслуживающее оборудование. Тепловые расчеты позволят определиться с мощностью нагревательного прибора, сделать правильно схему укладки водяных труб.

Что вам ожидать в итоге? Напомним, какими достоинствами обладает теплые полы, покрытые сверху кафелем или другим керамическим материалом. К примеру:

• Подогреваемый пол создает внутри помещения комфортную температуру.
• Поверхность пола быстро сохнет, оставаясь теплой и сухой в процессе эксплуатации помещения.
• Укладка теплого пола под плитку не требует дополнительных финансовых затрат.
• Теплые полы в ванной комнате можно использовать в комбинации с традиционным, радиаторным отоплением.
• Плиточный пол с подогревом совершенно не подвержен образованию плесени и вредных для человека болезнетворных микроорганизмов.
• Плиточный пол с водяным подогревом в любое время будет теплым, приятным на ощупь.
• Соответствие теплого плиточного пола в банях и в саунах необходимым санитарным нормам и стандартам.

Зная о таких достоинствах, вам непременно захочется сделать тёплый пол своими руками, уложив водяной контур под плитку. С технической точки зрения этот процесс не представляет особой сложности. Единственное условие – строгое соблюдение технологии укладки. Конструкция водяного пола требует строгого соблюдения последовательности всех этапов монтажа.

Важно!   Следует помнить, что кафельная плитка значительно увеличивает прочность всей конструкции. В дополнение к бетонному монолиту, добавляется еще цельное керамическое покрытие. В случае возникновения аварийных ситуаций, без знания точного расположения водяного контура, вам придется срывать довольно крупный фрагмент и плитки и бетонной стяжки.

Для оборудования водяных полов в деревянных строениях, следует правильно выполнить укладку настильной конструкции, не забывая о дополнительных листах фанеры, ГВЛ или ДСП. Без дополнительной жесткости кафельный пол будет играть, что обязательно скажется на целостности керамической поверхности.
