Инфракрасный карбоновый теплый пол. Разновидности систем электрического теплого пола

Инфракрасный карбоновый теплый пол. Разновидности систем электрического теплого пола

Нагревательные системы, использующие электрическую энергию, можно разделить на три основные группы (в каждой из которых предлагается несколько вариантов исполнения):

1. В качестве генератора тепла используется электрический кабель, излучение конвекционное (тепло поднимается вверх по воздуху).
   • Простой закладной кабель в виде термоэлемента. Размещается в цементной стяжке или наливном полу (мокрая укладка). Оптимальный вид финишного покрытия: керамическая или керамогранитная плитка, камень. Можно использовать под деревом, ламинатом, ковролином и линолеумом.
   • Так называемый «умный кабель». Способ укладки аналогичный (по мокрому). Оптимальный вид покрытия: керамическая или керамогранитная плитка, камень, дерево (включая паркет), ламинат. Допускается ковролин и линолеум.
   • Модульный теплый пол, состоящий из теплоизолирующих плит с кабелем внутри. Монтируется на сухое основание. Идеально подходит для плитки всех видов, деревянного пола, ламината и линолеума.
2. Пленочные полы, создающие равномерную климатическую поверхность, которая нагревается по всей площади.
   • Тепловые маты, представляющие собой модифицированную конструкцию кабельного обогрева. Излучатель уже уложен в фиксирующие сетки, удобно сформированные для монтажа. Заливаются «жидким» полом или укладываются в стяжку. Основное предназначение — камень, плитка. Можно использовать в стяжке под деревом, ламинатом, ковровым покрытием и линолеумом. Способ обогрева — конвекция.
   • Пленочный карбоновый теплый пол (второе название — углеродный). Идеальный вариант для укладки под натуральный паркет или ламинат. Допускается монтаж под линолеум или ковролин. Карбоновые нагреватели используют инновационный способ нагрева: инфракрасный.
   • Стержневой теплый пол, также с карбоновыми нагревательными элементами. Укладывается в конструкционные элементы здания, проще говоря — заливается в стяжку или наливной пол. Подходит для любого вида покрытия, включая камень, плитку, дерево, а также искусственные материалы. Также использует инфракрасный способ передачи тепловой энергии.

Инфракрасный теплый пол плюсы и минусы

Для любого современного человека тепло и уют в своем жилище – не каприз, а жизненная необходимость, без которой невозможно представить полноценную жизнь «со всеми удобствами».

Поэтому обустройству системы отопления в частных домах и городских квартирах традиционно уделяется повышенное внимание. При этом последние разработки в этой области позволили сделать это максимально эффективно и рационально.

Чего только стоят недавно появившиеся на нашем рынке инфракрасные пленочные полы, позволяющие обеспечить качественный обогрев помещений любой площади.

Принцип действия

Инфракрасный пленочный пол – разновидность обогревательных систем, представляющая собой тонкую полимерную пленку (толщиной не более 0,4 мм), излучающую с поверхности лучи инфракрасного спектра, с длиной волны 5-20 мкм.

Состоит из следующих компонентов:

• Пленки из полиэстера , внутри которой размещаются карбоновые полосы, обладающие высокой теплопроводностью и потребляющие небольшое количество энергии.
• Соединительных проводов из сплава серебра и меди , связывающих нагревательные элементы с источником электропитания.
• Термодатчика , определяющего температуру нагревания поверхности.
• Терморегулятора , являющегося «связующим звеном» между проводами, подходящими к нагревательным элементам, и электросетью и выполняющего функцию «пульта управления» температурой в системе.
• Контактных клемм , подключающих провода к нагревательным элементам.
• Битумных изоляторов , защищающих места подключения клемм.
• Гидроизоляционной пленки .
• Защитной полиэтиленовой пленки .

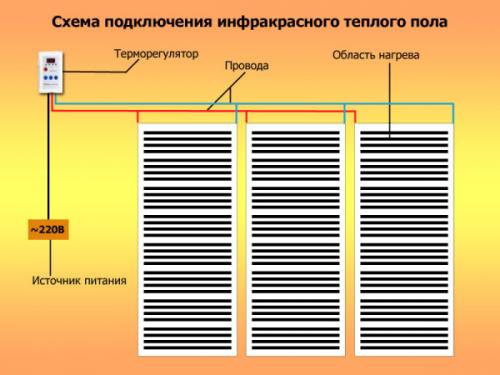

Действие системы происходит следующим образом:

От сети переменного тока через терморегулятор происходит подача напряжения на карбоновые пластины. При этом они практически сразу начинают разогреваться, передавая свою энергию окружающим предметам и телу человека.

То есть при нагревании пленочный пол инфракрасного типа испускает лучи, по характеру и диапазону своего излучения напоминающие солнечные.

Такой способ обогрева позволяет создать условия, максимально комфортные для человека, так как при его использовании воздух не теряет своей влажности.

В этом случае прогреваются предметы и вещи, находящиеся в помещении, а уже от них тепло передается окружающему пространству.

Характеристики

В пользу использования инфракрасных пленочных полов говорят их основные физико- технические параметры :

• Рабочее напряжение — 220 В 50 Hz.
• Параметры пленочного покрытия: толщина – 0,4 мм; ширина полотен: 0,5 и 0,8 м.
• Максимальная температура нагрева: 55 ⁰С.
• Максимальная мощность: 150 – 400 Вт/м², в зависимости от режима эксплуатации.
• Длина инфракрасных волн – 6 -20 мкм.
• Дальность излучения: 91 %.
• Температура плавления пленки: +265 ⁰С.
• Электромагнитное поле отсутствует.

При установке инфракрасного теплого пола в качестве основного источника отопления, он должен занимать не менее 70% отапливаемого помещения . В противном случае эффективность такого способа обогрева будет не достаточной.

Плюсы и минусы

При выборе отопительной системы для своего дома или квартиры многие потребители находятся в некоторых сомнениях относительно того, какой предпочесть теплый пол: инфракрасный или электрический?

Для того чтобы ответить на этот вопрос, необходимо проанализировать «сильные» и «слабые» стороны этих материалов и сделать соответствующие выводы.

Преимущества :

• Простота и высокая скорость монтажа .

Установка этой системы не требует какой-то особенной подготовки, например, создания цементно-песчаной стяжки или устройства дощатого настила.

• Совместимость с напольными покрытиями любых видов.

Инфракрасный теплый пол можно укладывать под линолеум , ламинат и другие покрытия, без риска их разрушения и повреждения. Однако при этом необходимо учитывать, что при использовании совместно с линолеумом и ковролином, его необходимо закрывать фанерой или ДСП.

• Высокая эффективность и надежность .

Использование этой системы обеспечивает равномерный нагрев помещений, без перепада температур.

• Возможность эксплуатации при усиленных нагрузках .

Инфракрасные полы разрешены для использования в спортивных залах, офисных помещениях и общественных заведениях.

• Минимальная толщина .

При укладке пленочных полов уровень пола остается практически неизменным. Это избавляет от дополнительных затрат на изготовление порожков, ступеней и других дополнительных элементов.

• Высокая влагостойкость .
• Экологическая безопасность .

Но, у инфракрасного теплого пола имеются не только очевидные плюсы, но и минусы, например, цена.

Кроме того, к его недостаткам можно отнести:

• Небольшую толщину пленочного материала.

Безусловно, это один из главных плюсов, но и очевидный минус этой системы обогрева. Дело в том, что тонкая пленка очень легко рвется . И это нужно учитывать при монтаже.

• Потребность в идеально ровном основании.

Несмотря на то, что для укладки инфракрасных пленочных полов не требуется устройство стяжки, их нужно стелить исключительно на ровную поверхность, иначе они не смогут работать эффективно и корректно .

Карбоновый теплый пол под ламинат. Пленочный карбоновый теплый пол

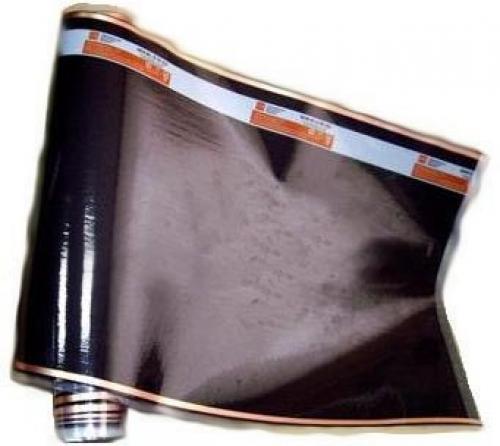

Пленочный карбоновый электрический теплый пол получил свое
название от внешнего вида – пленки. Хотя фактически нагревательным элементом
выступает карбоново-графитовая смесь, которая расположена между двумя слоями
плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что
позволяет говорить о надежной защите нагревательного элемента. Таким образом,
трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А
за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой
стороны пленки.

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не
нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить
пленку под чистовое покрытие пола.

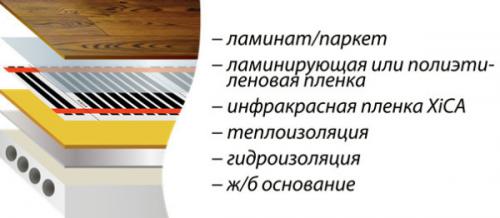

Примечание. Пленочный пол монтируется на
подготовленное основание, непосредственно под чистовое напольное покрытие. При
монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое
напольное покрытие. Исключение составляют:

• ковролин (по причине плохой теплопроводности);
• кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми
ограничениями, обусловленными спецификой самой древесины (ее способностью
рассыхаться). Поэтому температура нагревательного элемента не должна превышать
28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Пленочный карбоновый теплый пол. Инфракрасная (карбоновая) термоплёнка устройство

Пленочный теплый пол по конструкции состоит из нагревательного элемента (карбона - переплетённых нитей углеродного волокна), двух медных токоведущих шин и защитного изолирующего слоя с двух сторон (лавсан, полиэтилен, полиэстер…).

Именно так выглядел первый классический пленочный нагреватель.

На медные шины подается напряжение и карбоновый слой, преобразуя электрическую энергию в тепловую, греется сам и выделяет при этом еще и лучистую энергию, которая в свою очередь проходя через неметаллические предметы греет тело человека, а не воздух. Подобная система считается самой передовой и прогрессивной!

Изначально такую технологию разрабатывали для обогрева космических станций, но время идет и уже любой обычный человек может воспользоваться этим изобретением купив инфракрасную пленку.

С течением времени совершенствовалась технология изготовления инфракрасной пленки, повышалось качество и срок службы, например, в конструкцию для уменьшения сопротивления между медной шиной и карбоном ввели серебряную пасту, что позволило значительно уменьшить возможность образования электрической дуги. Вместо обычного лавсана стали применяться более дорогостоящие, но более качественные материалы, такие как полиэстер, добавляться дополнительные слои, повышающие адгезию термоплёнки и соответственно срок её службы.

Вот, к примеру, для сравнения представлены два образца инфракрасной пленки Heat Plus от компании «Seggi Century Co Ltd».
