Особенности монтажа пленочного теплого пола

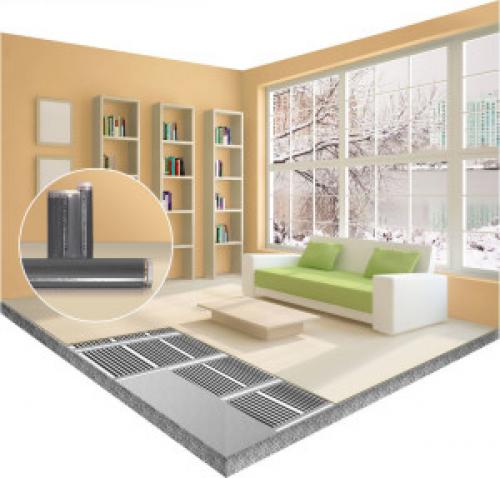

Пленочный теплый пол — это инфракрасный излучатель, который укладывают под напольное покрытие. Для него не требуется делать отдельных стяжек или настилов, можно укладывать полотно на имеющийся черновой пол. Главным условием становится лишь наличие ровной поверхности без выступающих острых элементов.

Инфракрасный пленочный пол представляет собой каскад излучателей (карбоновые или графитовые полосы), соединенных медно-серебряными линейными элементами. Сверху и снизу они защищены электротехнической лавсановой пленкой, обеспечивающей полную защиту от воздействия влаги, механических воздействий и других внешних факторов. В продаже есть разные виды пленочного теплого пола, но все они имеют практически одинаковую структуру и различаются только уровнем мощности.

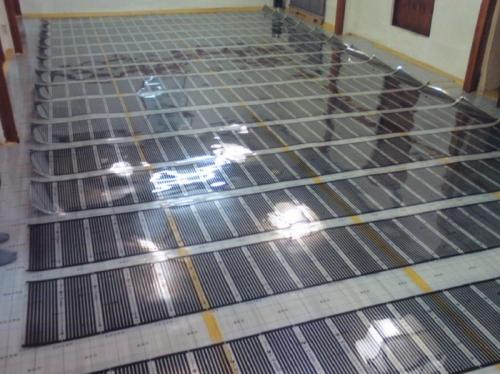

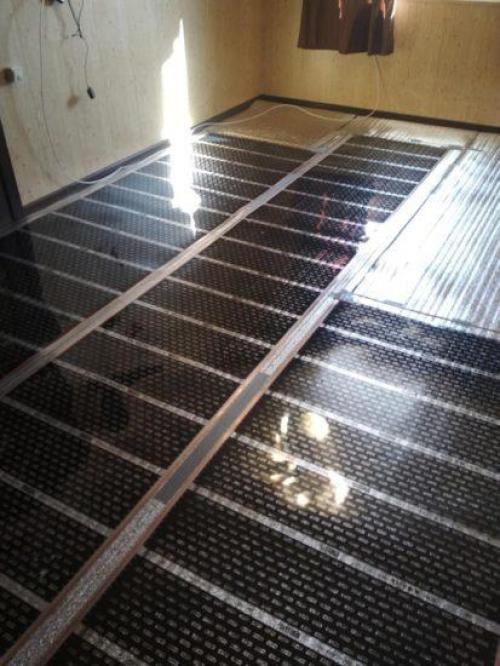

Пленочный теплый пол обладает высокой степенью прочности и устойчивости к истиранию. Его расстилают по всей площади комнаты, отступая от стен на 10-20 см. Часто полотно не укладывают в участках установки корпусной мебели, кроватей и диванов, прочих массивных предметов — нагревать их нижнюю поверхность нецелесообразно. Все полосы соединяются между собой по длине (параллельное соединение), для чего на боковых кромках пленки имеются специальные контакты. По длине можно резать только в специально отмеченных участках, а для соединения используются специальные контакторы и медные многожильные провода.

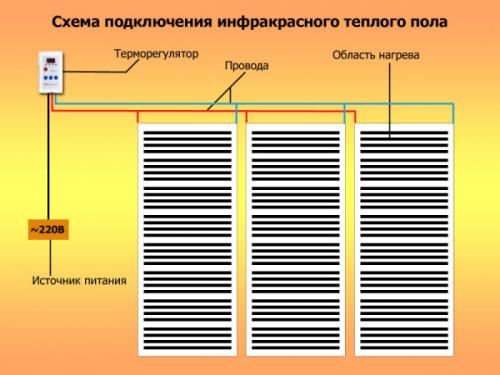

Управление теплым полом осуществляется с помощью терморегулятора. Его подключают к источнику питания, мата теплого пола и датчику температуры. Устройство поддерживает заданный режим обогрева и позволяет настраивать его по своему желанию.

Инфракрасный теплый пол характеристики. Особенности и характеристики инфракрасного теплого пола

Пленочный теплый пол позволяет быстро прогреть помещение с минимальным расходом электроэнергии. Он представляет собой тонкую гибкую пленку, которая состоит из двух плотных полимерных слоев. Между ними располагаются элементы нагрева, они могут быть выполнены из углерода или биметалла.

Функционирует пленочный пол в результате излучения инфракрасных волн, которые не видимы человеческому глазу. ИК-волны не оказывают негативного воздействия на организм человека и домашних животных. Работает инфракрасный теплый пол от электричества, по запаянным в пленке специальным полосам из меди или серебра к нагревательным элементам проходит электрический ток.

Обратите внимание! Углеродистые нагревательные элементы обладают высокой теплопроводностью, благодаря чему инфракрасный теплый пол считается достаточно экономичным способом обогрева, особенно при сравнении с водяными и электрическими кабельными аналогами.

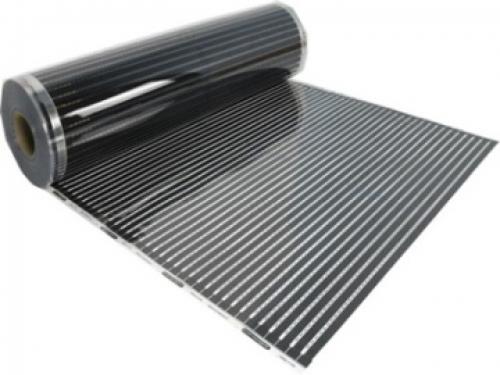

Пленочный инфракрасный пол реализуется в рулонах с шириной 50 или 100 см, для удобства монтажа через каждые 25-30 см предусмотрена линия раскроя. Разрезать пленку в непредназначенном для этого месте нельзя, поскольку это может привести к выводу системы пленочного пола из строя.

Мощность инфракрасного теплого пола варьируется от 150 до 440 Вт/м², что важно учитывать при обустройстве конкретной системы дополнительного обогрева частного дома или квартиры и выборе типа используемого отделочного напольного покрытия. К примеру, для ламината рекомендуется подбирать ИК-пол с мощностью не более 150 Вт, что позволит подогреть напольную поверхность до температуры в 40-45 градусов. При этом комфортная для ног температура пола составляет 27-29 градусов.

В базовую комплектацию пленочного инфракрасного пола входят:

• Терморегулятор.
• Термодатчики.
• Клипсы или зажимы.
• Электрические провода .

Обратите внимание! При применении инфракрасных полов в качестве основного способа обогрева помещения необходимо учитывать, что пленочные маты при этом должны покрывать не менее 70 процентов площади пола. В регионах с суровыми климатическими условиями ИК-пол устанавливается в качестве дополнительного источника тепла.

Высокая надежность пленочных теплых полов обусловлена их конструкцией. Нагревательные элементы заламинированны между двумя слоями прочного полимера, который не задерживает ИК-излучение, но при этом защищает внутренние компоненты от попадания влаги, механического повреждения или возгорания.

Инфракрасный теплый пол минусы. Принцип действия

Инфракрасный пленочный пол – разновидность обогревательных систем, представляющая собой тонкую полимерную пленку (толщиной не более 0,4 мм), излучающую с поверхности лучи инфракрасного спектра, с длиной волны 5-20 мкм.

Состоит из следующих компонентов:

• Пленки из полиэстера , внутри которой размещаются карбоновые полосы, обладающие высокой теплопроводностью и потребляющие небольшое количество энергии.
• Соединительных проводов из сплава серебра и меди , связывающих нагревательные элементы с источником электропитания.
• Термодатчика , определяющего температуру нагревания поверхности.
• Терморегулятора , являющегося «связующим звеном» между проводами, подходящими к нагревательным элементам, и электросетью и выполняющего функцию «пульта управления» температурой в системе.
• Контактных клемм , подключающих провода к нагревательным элементам.
• Битумных изоляторов , защищающих места подключения клемм.
• Гидроизоляционной пленки .
• Защитной полиэтиленовой пленки .

Действие системы происходит следующим образом:

От сети переменного тока через терморегулятор происходит подача напряжения на карбоновые пластины. При этом они практически сразу начинают разогреваться, передавая свою энергию окружающим предметам и телу человека.

То есть при нагревании пленочный пол инфракрасного типа испускает лучи, по характеру и диапазону своего излучения напоминающие солнечные.

Такой способ обогрева позволяет создать условия, максимально комфортные для человека, так как при его использовании воздух не теряет своей влажности.

В этом случае прогреваются предметы и вещи, находящиеся в помещении, а уже от них тепло передается окружающему пространству.

Источник: https://domastroevo.ru/novosti/montazh-plenochnogo-teplogo-pola-svoimi-rukami-proizvodim-podklyuchenie-infrakrasnogo

Инфракрасный теплый пол температура нагрева. Конструктивные особенности

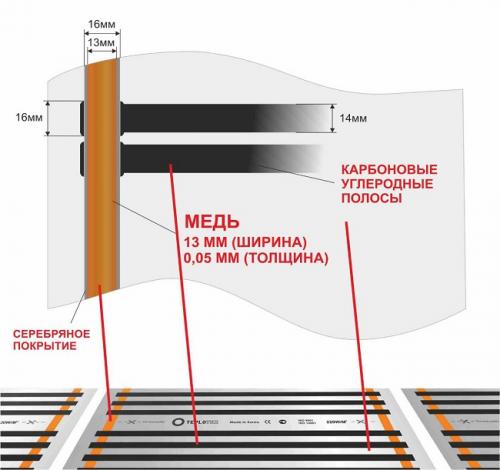

Устроен плёночный тёплый пол довольно просто. Его генерирующие тепло элементы состоят из:

• Нескольких слоёв прочной полимерной плёнки, не только предохраняющей остальные компоненты от повреждений, но и являющейся основой, на которой закрепляются остальные комплектующие.
• Нагревательных полос, изготавливаемых из полупроводниковых материалов. Наибольшее распространение получила карбоно-графитовая смесь.
• Медных шин с серебряным напылением, соединяющих между собой нагревательные элементы.

Некоторые варианты исполнения дополнены антиискровой защитной сеткой. Толщина такого сэндвича, размещаемого непосредственно под напольным покрытием, не превышает 1 мм.

Кроме достаточного количества инфракрасной плёнки, для обустройства тёплого пола необходимы:

• Температурные датчики. Их количество выбирается с учётом площади и объёма помещения. Чем датчиков больше, тем точнее регулируется температура.
• Автоматический терморегулятор , изменяющий параметры тока, подаваемого на нагревательные элементы, в зависимости от выставленных параметров и получаемых данных. Наиболее сложные устройства могут программироваться на работу по выбранному алгоритму.
• Соединительные кабели , с помощью которых отдельные компоненты подключаются к электросети.

Большинство производителей продают оборудование в виде готовых комплектов, предназначенных для обогрева помещений определённой площади. В сопроводительных документах указывается ширина и количество погонных метров плёнки, максимальная мощность (в ваттах на 1 кв. метр) и средний уровень энергопотребления. Но существует возможность и покупки основы по метражу.

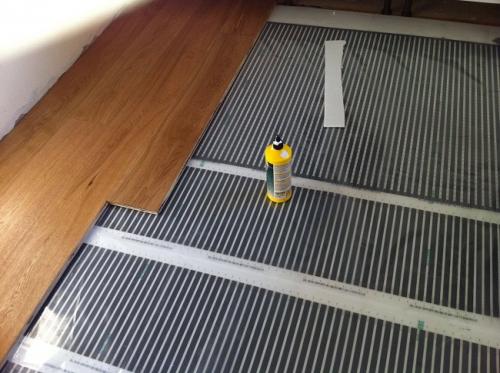

Особенности устройства плёночного тёплого пола позволяют сочетать такие системы обогрева с разными видами напольных покрытий . Это могут быть:

• Ковролин.
• Линолеум.
• Ламинат.
• Паркетная доска.

Укладка теплого пола под паркетную доску

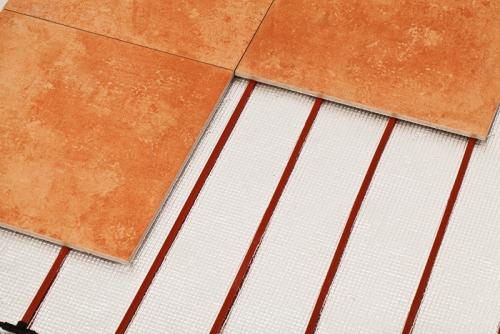

А вот для керамической плитки придётся подыскать иное технологическое решение.Используемые для её укладки клеящие составы плохо проводят инфракрасное излучение и содержат вещества, растворяющие полимеры. В результате, из-за повреждения плёнки, прогорают нагревательные полосы и случаются короткие замыкания.

Обладая базовыми навыками выполнения строительных работ и монтажа электрооборудования, можно уложить плёночный тёплый пол самостоятельно, не обращаясь за помощью к специалистам. Простейшая схема устройства и подключения системы обогрева показана на рисунке.

Обращаем внимание, что секции подключаются последовательно! Только в этом случае оборудование функционирует корректно.

Инфракрасный теплый пол, как работает. Историческая справка

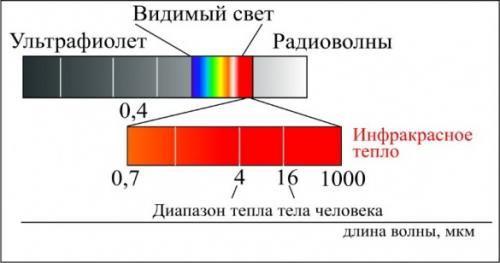

Впервые невидимое излучение, находящееся за красной частью спектра, обнаружил британский астроном с немецкими корнями Уильям Гершель, в 1800 году. Спустя столетие с небольшим, уже наша соотечественница, физик А. А. Глагольева-Аркадьева экспериментально получила радиоволну, длина которой соответствовала диапазону инфракрасного излучения. Это доказало, что инфракрасное излучение – разновидность электромагнитных волн, оно так же естественно, как окружающий нас свет и радиоволны. Инфракрасное излучение (ИКИ) – электромагнитное излучение с меньшими длинами волн, чем у видимого света (от 0,8 мкм до 1-2 мм). Инфракрасные волны излучают любые нагретые тела, в теории под ними понимаются тела с температурой выше, чем абсолютный нуль (-273,15⁰С), поэтому ИК излучение – тепловое. При этом некоторые вещества не пропускают этот вид лучей, например – вода. Инфракрасное излучение делится на несколько областей по длине волн, а длина волн зависит от температуры излучателя (нагретого объекта):

• Коротковолновая – 0,74 – 2,5 мкм.
• Средневолновая – 2,5 мкм – 50 мкм.



Именно от длины волны и ее проникающей способности зависит интенсивность и характер воздействия ИКИ на живые организмы, если длинные волны благотворны, их повсеместно используют в медицине, то короткие, напротив, губительны. При длительном воздействии возможен не только тепловой удар и ожоги, но и повреждения головного мозга, так как короткие лучи проникают в тело на несколько см и вызывают перегрев внутренних органов. Выделяют короткие ИК волны излучатели с температурой от 100⁰С, это могут быть промышленные агрегаты и обычные бытовые нагреватели, в которых спираль не защищена специальным рассеивающим экраном.

Что касается взаимосвязи теории с практикой, то она прямая – нагревательные элементы инфракрасного теплого пола не раскаляются до показателя 100⁰ и продуцируют безопасные длинные волны. Поэтому безапелляционные заявления противников этой системы о ее вредности беспочвенны. Но и маркетинговые восхваления о несомненной пользе тоже далеки от истины – полезный диапазон будет глушить большинство напольных покрытий. Инфракрасный теплый пол – это альтернативная отопительная система со своими достоинствами и недостатками, а не способ превратить дом в физиокабинет.

Инфракрасный теплый пол плюсы и минусы. Инфракрасный пол: отзывы, плюсы и минусы

Системы обогрева помещений с помощью инфракрасного излучения появились относительно недавно.

Это излучение не только дарит комфорт и тепло, но и ионизирует и не пересушивает воздух в помещении, уничтожает бактерии и неприятные запахи и значительно экономит электроэнергию.

Такие полы будут полезны для людей со слабым здоровьем.

Это делает инфракрасный пол все более популярным. Но существуют у таких систем и свои недостатки.О них мы тоже поговорим.

Существует две технологии обогрева полов с помощью инфракрасного излучения:

• пленочная технология;

В такой системе нагревательным элементом служит специальная пленка из углевода или из двух видов металла.

Такую пленку укладывают под ламинат, ковролин, линолеум или паркет и чаще всего используют в жилых комнатах.

Такой пол производит фирма CALEO.

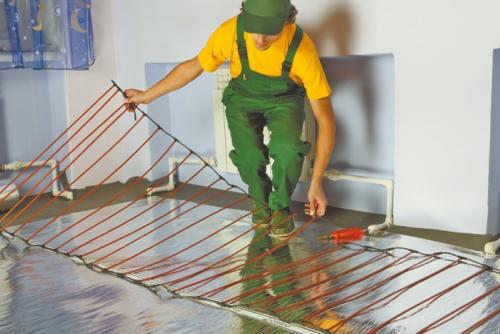

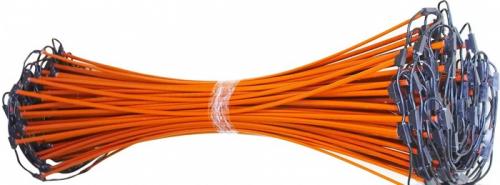

• кабельная технология;

Основным нагревательным элементом в такой системе служит гибкий электрический кабель, который укладывают на слой изоляции. Сверху на кафели можно сделать цементную стяжку и положить кафельную плитку.Этот вид используют на кухнях, в ванных комнатах, прихожих и балконах. Такую продукцию производит фирма HotLux.

Рассмотрим основные плюсы и минусы каждого вида.

Плюсы пленочных полов

• пленку не надо сверху заливать цементной стяжкой, а можно сразу укладывать напольное покрытие;
• благодаря малой толщине пленка не поднимает уровень пола в помещении;
• у пленочных систем самый низкий уровень потребления электроэнергии;
• низкая цена по сравнению с другими видами;
• готовая поверхность получается очень приятная на ощупь.

Минусы плёночного пола

• пленку необходимо укладывать на идеально ровную поверхность, иначе она будет не правильно работать;
• нe всем удается с первого раза подключить контакт к пленке. В случае ошибки ее приходится обрезать и подключать к другому контакту, которых несколько в наборе;
• такая поверхность не гарантирует полную пожаробезопасность;
• пленочный инфракрасный пол может достаточно сильно нагревает поверхность мебели и техники, что может вызвать потемнения на их поверхности.

Плюсы кабельных систем

• подходит для влажных помещений;
• не нагревает поверхность мебели;
• обладает автоматической саморегуляцией;
• пожаробезопасен;
• быстро нагревается;
• удобен в установке.

Минусы кабельных систем

• более высокая по сравнению с пленочным цена;
• высокий расход электроэнергии;
• неудобно производить ремонт перегоревших участков провода. Для этого придется разобрать часть повехности;
• поверхность не такая теплая, как при пленочном обогреве.

Итоги

И тот и другой вид инфракрасного пола имеет свои плюсы и минусы. Прежде чем сделать окончательный выбор нужно очень хорошо подумать.

Лучше всего побывать в гостях у знакомых, которые уже установили себе такое напольное покрытие, узнать отзывы специалистов или почитать сообщения на форумах.

Многие отзывы советуют обратить внимание на следующие качества таких полов:

Универсальность

Теплый инфракрасный пол можно сделать во всех помещениях вашего дома. Главное правильно подобрать технологию установки, которая зависит от назначения помещения.

Можно укладывать практически под любое покрытие. Кафельная плитка, ковролин, ламинат, линолеум отлично проводят тепло инфракрасного пола.

Чтобы быть уверенным, что ваш ламинат или плитка не испортятся от воздействия теплого пола, выбирайте те виды покрытия, которые специально для этого предназначены.

Легкий монтаж

Работа вашего теплого пола во многом будет зависеть от его правильной укладки и подключения. Перед установкой вы должны точно знать, в каком месте ваш пол должен подогреваться.

Правильно установленный теплый инфракрасный пол не будет нагревать и портить прилегающие поверхности.

Действительно можно смонтировать собственными руками, потому что для его установки не требуется специальные инструменты. Главное точно соблюдать требования инструкции.

Экономичность использования

Теплый пол потребляет гораздо меньше электроэнергии по сравнению с напольными обогревателями и гораздо лучше распределяет тепло.

Если закрыть таким полом 70-80 процентов помещения, то радиаторы отопления скорее всего вам больше не понадобятся.

Гибкость конструкции

Благодаря тому, что и пленка, и кабель гибкие и тонкие их легко хранить и укладывать. Сейчас существую такие виды пленки и кабелей, которые совершенно не боятся пробоев и заломов.

Даже с механическим повреждением пол будет продолжать исправно работать 20-25 лет.
