Монтаж карбонового тёплого пола. Инструкции по монтажу теплого пола «GTmat»

20.11.2021 в 22:04

Монтаж карбонового тёплого пола. Инструкции по монтажу теплого пола «GTmat»

1. «GTmat» должен быть установлен квалифицированным специалистом.

2. Вам понадобится следующие материалы и инструменты:

  • «GTmat» набор (ы),
  • Тепловой светоотражающий материал,
  • Термостат (ы),
  • Датчик температуры пола,
  • Отвертка,
  • Комбинированные плоскогубцы,
  • Обжимные клещи для проводов,
  • Стриппер (инструмент для снятия изоляции),
  • Ножницы,
  • Нож,
  • Технический фен,
  • Монтажный скотч.

3. Измерьте поверхности пола, на котором будут собраны полы с подогревом. «GTmat» может быть размещен на всей поверхности пола, даже под мебелью, потому что это не приведет к так называемому “запиранию” и последующему перегреву.

4. Определите наиболее подходящее место для размещения термостата, например рядом с выключателем света.

5. Если вы используете датчик пола, которые не защищены от сырости, следует вырезать паз в полу для размещения гофрированной трубки с датчиком.

6. Очистите пол от посторонних материалов в целях подготовки его к укладке «GTmat».

7. Уложите теплоотражающий материал толщиной 10 мм по всей поверхности пола, оставляя 5 см пространство от стены по всему периметру. Прикрепите его к полу клеем, степлером или монтажным скотчем.

8. Общая схема подключения карбонового мата «GTmat» и их связи с термостатом показано на следующей схеме (). Начните укладку «GTmat» с места установки термостата. Положите «GTmat» мат 5 см от края теплоизоляции, разрыв между ковриками должен быть не менее 5 см. Когда вы дойдете до стены, разрежьте один соединительный кабель и разверните коврик на 180 °. Разрез необходимо делать в середине проводника питания, между углеродными стержнями. Нагревательные элементы (стержни мата), не должны касаться друг друга или пересекаться. Максимальная длина одного «GTmat» полосы или нескольких соединенных полос, связанных с одним термостатом, не должна превышать 25 метров.

Монтаж карбонового тёплого пола. Инструкции по монтажу теплого пола «GTmat»

Фото. 1. Общая схема подключения «GTmat» полов.

Монтаж карбонового тёплого пола. Инструкции по монтажу теплого пола «GTmat» 01

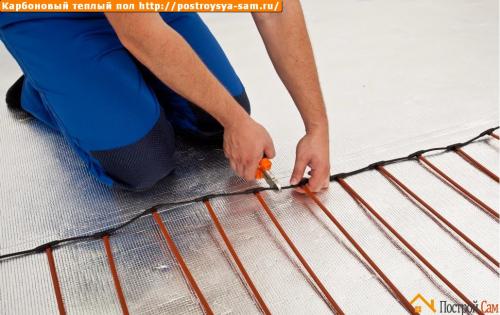

Фото. 2. Разделение «GTmat» полос.

9. Укладка «GTmat» полов на теплоотражающей поверхности.

Инфракрасный теплый пол. Особенности пленочного теплого пола

Инфракрасный теплый пол. Особенности пленочного теплого пола

Особенности монтажа пленочного теплого пола

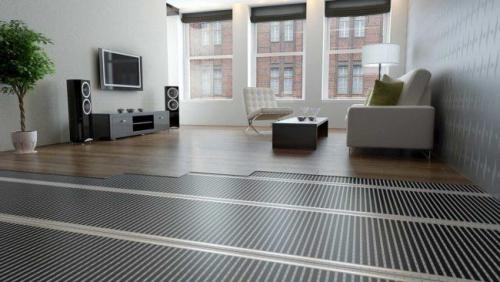

Пленочный теплый пол — это инфракрасный излучатель, который укладывают под напольное покрытие. Для него не требуется делать отдельных стяжек или настилов, можно укладывать полотно на имеющийся черновой пол. Главным условием становится лишь наличие ровной поверхности без выступающих острых элементов.

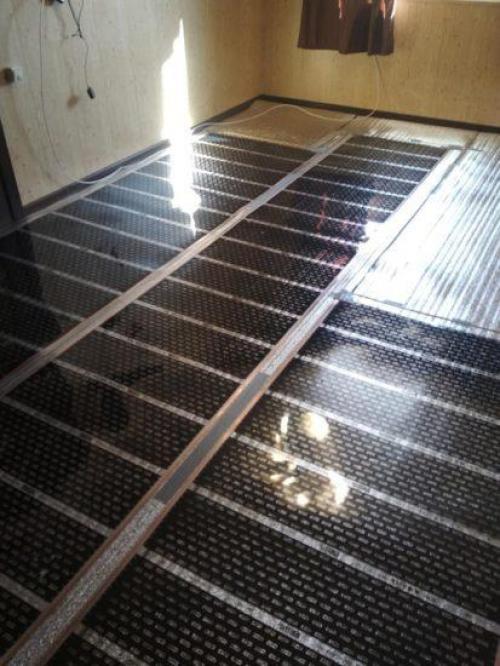

Инфракрасный пленочный пол представляет собой каскад излучателей (карбоновые или графитовые полосы), соединенных медно-серебряными линейными элементами. Сверху и снизу они защищены электротехнической лавсановой пленкой, обеспечивающей полную защиту от воздействия влаги, механических воздействий и других внешних факторов. В продаже есть разные виды пленочного теплого пола, но все они имеют практически одинаковую структуру и различаются только уровнем мощности.

Инфракрасный теплый пол. Особенности пленочного теплого полаПленочный теплый пол обладает высокой степенью прочности и устойчивости к истиранию. Его расстилают по всей площади комнаты, отступая от стен на 10-20 см. Часто полотно не укладывают в участках установки корпусной мебели, кроватей и диванов, прочих массивных предметов — нагревать их нижнюю поверхность нецелесообразно. Все полосы соединяются между собой по длине (параллельное соединение), для чего на боковых кромках пленки имеются специальные контакты. По длине можно резать только в специально отмеченных участках, а для соединения используются специальные контакторы и медные многожильные провода.

Управление теплым полом осуществляется с помощью терморегулятора. Его подключают к источнику питания, мата теплого пола и датчику температуры. Устройство поддерживает заданный режим обогрева и позволяет настраивать его по своему желанию.

Монтаж инфракрасного теплого пола под ламинат своими руками

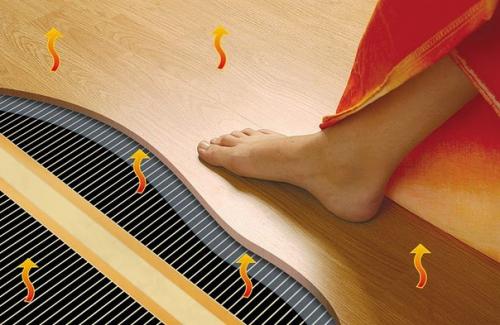

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола под ламинат своими руками

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

  • раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
  • чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
  • приблизительный отступ от стены, примерно 25-30 см.
  • элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
  • обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
  • пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

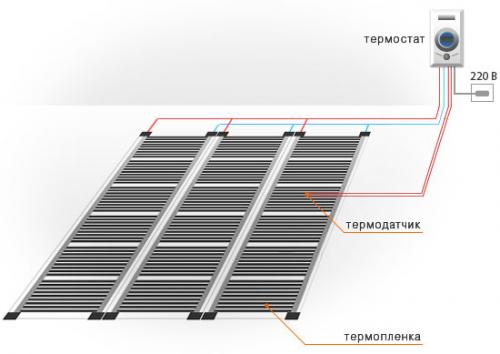

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Монтаж инфракрасного теплого пола под ламинат своими руками

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

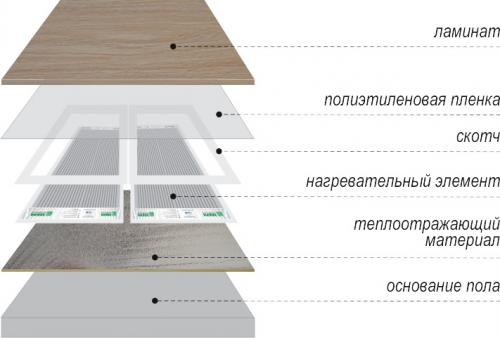

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

  • теплоотражающее покрытие;
  • термостат;
  • инфракрасная пленка.

Монтаж инфракрасного теплого пола под ламинат своими руками

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

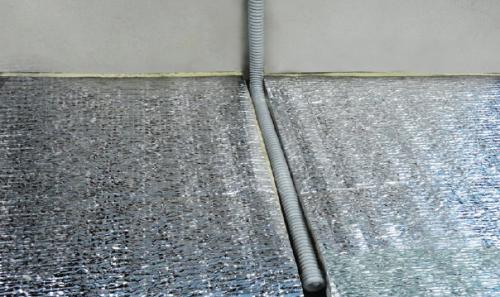

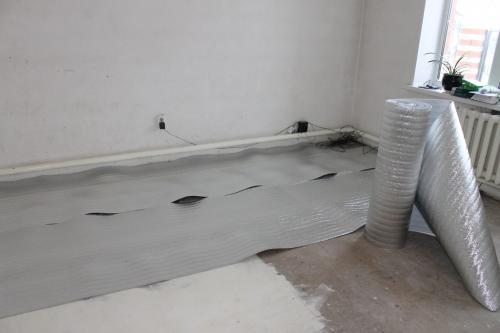

2. Покрыть теплоизоляцией.

Монтаж инфракрасного теплого пола под ламинат своими руками

3. Разрезать и уложить инфракрасную пленку.

Монтаж инфракрасного теплого пола под ламинат своими руками

4. Подключить к питанию.

Монтаж инфракрасного теплого пола под ламинат своими руками

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

Монтаж инфракрасного теплого пола под ламинат своими руками

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Монтаж инфракрасного теплого пола под ламинат своими руками

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

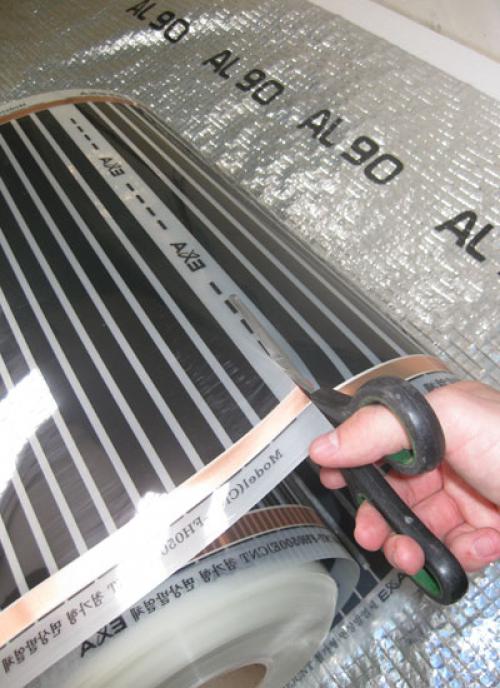

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

Монтаж инфракрасного теплого пола под ламинат своими руками

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

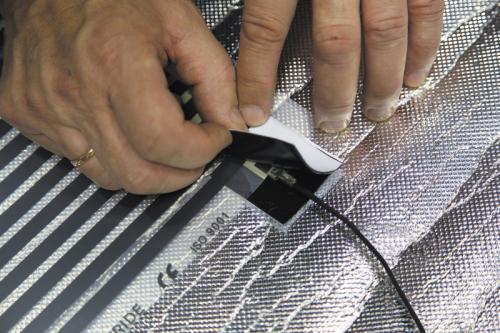

3. Контактные соединения склеить при помощи герметизирующей ленты.

Монтаж инфракрасного теплого пола под ламинат своими руками

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

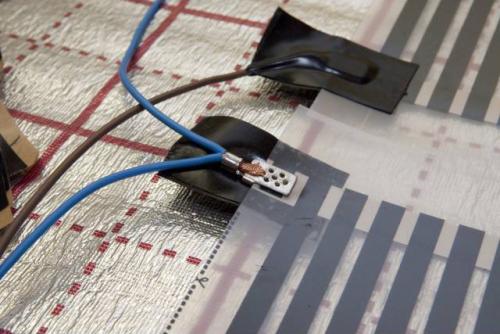

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

Монтаж инфракрасного теплого пола под ламинат своими руками

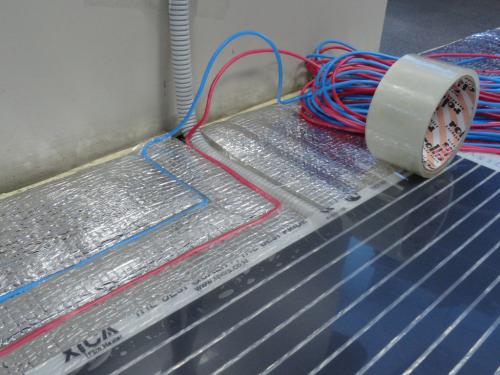

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Монтаж инфракрасного теплого пола под ламинат своими руками

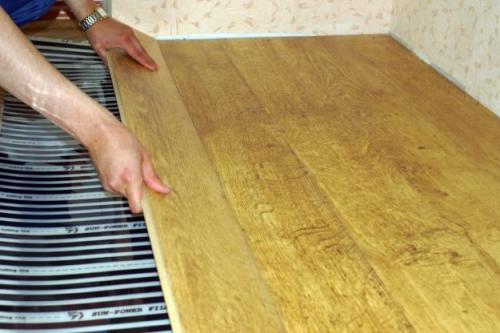

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Монтаж инфракрасного теплого пола под линолеум. Порядок монтажа пленки

Подробно процесс монтажа инфракрасного теплого пола под линолеум представлен в следующей

После того, как схема укладки пленки составлена и выполнены все необходимые расчеты, нужно подготовить пол к дальнейшей укладке системы. Сначала пол необходимо очистить от загрязнений, а затем проверить, насколько ровной получилась его поверхность.

Монтаж инфракрасного теплого пола под линолеум. Порядок монтажа пленки

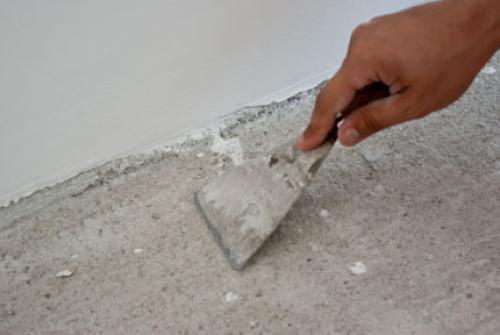

Перед укладкой инфракрасного теплого пола нужно тщательно выровнять основание, устранив даже небольшие неровности. Перепад высоты не должен превышать 3 мм на один квадратный метр поверхности основания

Чтобы укладка инфракрасной пленки была выполнена качественно, основание должно быть почти идеально ровным. Допустимая погрешность – не более 3 мм на каждый квадратный метр основания. Иногда для этого достаточно устранить несколько повреждений и неровностей.

Если же поверхность сильно повреждена, например, после демонтажа старого напольного покрытия, имеет смысл выполнить заливку новой стяжкой. В этом случае нужно дождаться полного высыхания поверхности, и лишь затем продолжать монтажные работы.

Монтаж инфракрасного теплого пола под линолеум. Порядок монтажа пленки

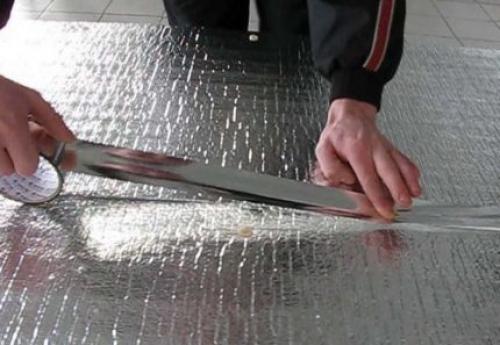

Полосы теплоизолирующего материала располагают встык и фиксируют специальным скотчем. Для систем инфракрасного теплого пола используют теплоизоляцию Изолон и т.п.

Сначала подготовленное основание укрывают слоем теплоотражающего материала. Отдельные части теплоизолятора соединяют с помощью обычного широкого скотча. Затем можно приступать к укладке инфракрасной термопленки. Материал разрезают на полосы подходящей длины в соответствии со схемой укладки. Действовать следует осторожно, чтобы не испортить пленку.

Линии, по которым можно выполнять разрезы, обозначены на поверхности. Ни в каких других местах резать термопленку нельзя.

Монтаж инфракрасного теплого пола под линолеум. Порядок монтажа пленки

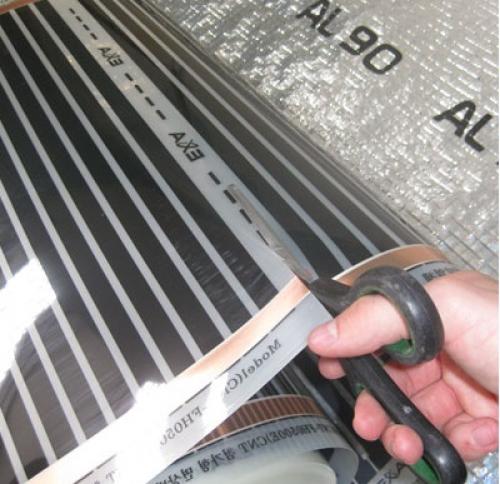

Разрезать инфракрасную пленку на полосы нужной длины следует только по линиям разреза, обозначенным на ее поверхности крупным пунктиром

Раскладку пленки следует тщательно продумать. Чем длиннее будут полосы, тем меньше специальных соединителей понадобится для ее монтажа и тем дешевле обойдутся работы.

Полосы пленки кладут на отражающий тепло материал таким образом, чтобы медная полоса оказалась внизу.

Монтаж инфракрасного теплого пола под линолеум. Порядок монтажа пленки

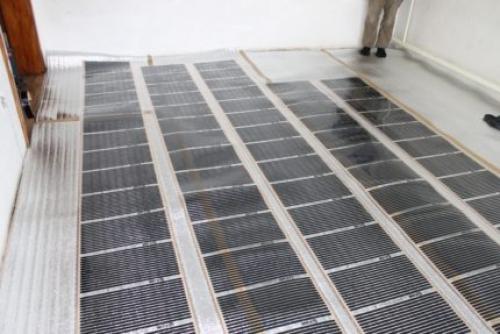

Инфракрасную пленку раскладывают и фиксируют в соответствии с предварительно составленной схемой на слой теплоизоляции, уложенной отражающим слоем вверх

Важно обеспечить максимальное прилегание пленки к основанию из теплоизолирующего материала, чтобы между ними не осталось пузырьков воздуха, которые приводят к ухудшению контакта.

Отдельные полосы инфракрасной пленки следует размещать на очень близком расстоянии, чтобы обеспечить равномерный прогрев пола.

Монтаж инфракрасного теплого пола под линолеум. Порядок монтажа пленки

При укладке инфракрасного теплого пола под линолеум места крепления всех зажимов следует надежно защитить специальным изоляционным покрытием

После того, как пленка разложена, к ее медной токопроводящей полосе присоединяют контактный зажим, который фиксируют с помощью обычных плоскогубцев или пассатижей. При разрезании пленки на полосы были разрезаны и медные шины.

Места таких надрезов, а также места крепления серебряных соединителей, которые обеспечивают контакт медной шины с графитовым нагревателем, необходимо заизолировать.

Для этого обычно используют битумный изолятор.

Монтаж инфракрасного теплого пола под линолеум. Порядок монтажа пленки

Подключение токопроводящих полос к проводу выполняют с помощью специальной клеммы (1), которую необходимо расклепать специальным инструментом (2). Место крепления полностью изолируют (3)

В тех местах, где черные нагревательные полосы были разрезаны, делают специальную высечку, а затем на эти полосы устанавливают специальные клеммы. Если клемма расположена в кармане из двух слоев пленки, ее фиксируют на токоведущей полосе с помощью специальной заклепки, которую затем расклепывают.

Теперь инфракрасную пленку необходимо зафиксировать на основании, чтобы она не сместилась в процессе дальнейших работ. Пленку крепят скотчем. После этого на стене, в заранее выбранном месте (к которому имеется свободный доступ у взрослых жильцов дома), устанавливают терморегулятор.

Монтаж инфракрасного теплого пола под линолеум. Порядок монтажа пленки

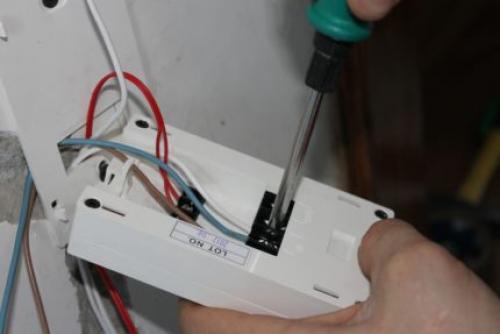

Терморегулятор для инфракрасного теплого пола следует расположить на стене. Место выбирают таким образом, чтобы к нему был свободный доступ у взрослых членов семьи, но не у детей

Соединительные провода лучше всего скрыть под плинтусом на полу. На стене провод кладут в подготовленную штробу или скрывают декоративным коробом из пластика.

Пленочный теплый пол. Наши услуги

На рынке систем обогрева пленочные теплые полы из экзотических видов отопления уже превратились в популярную, эффективную и достаточно экономичную альтернативу классическим системам. Причина проста – появление современных пленочных материалов, которые относительно недороги и доступны, не требуют серьезных капитальных расходов при оборудовании помещения и быстро монтируются, в том числе и самостоятельно при минимальных навыках работы.

Данная статья станет подробным анализом особенностей инфракрасных пленочных теплых полов российского и южнокорейского производства.

Обратите внимание , что здесь мы рассматриваем инфракрасный теплый пол в качестве дополнительного источника тепла в жилых помещениях. Если вас интересует монтаж пленочного теплого пола как основной вид отопительной системы, то рекомендуем использоватьна основе соответствующих пленочных материалов. Это на порядок эффективнее.

Виды, устройство и принцип работы инфракрасных пленочных полов

Большинство используемых на российском рынке пленочных материалов для организации теплого пола имеют южнокорейское или отечественное происхождение. Это обусловлено несколькими факторами:

  • равномерный прогрев материала практически по всей площади;
  • удобные типоразмеры: преимущественно рулонные поставки длиной по 100 м различной ширины (500–1000 мм) с шагом отреза 200–250 мм;
  • несколько разновидностей мощности в пределах 110–400 Вт/кв.м;
  • рекордные гарантии качества (10–20 лет функционирования);
  • оптимальная стоимость, доступная большинству потребителей.

Самыми известными производителями инфракрасных пленочных материалов являются Q-Term , Heat Plus , RexVA , STEM Energy , « Хит-Лайт » и несколько других компаний. Это электронагреватели на карбоновой основе, поставляемые в бухтах, особенности работы которых мы и разберем.

Монтаж пленочного теплого пола включает укладку специальной пленки, поперек которой расположены карбоновые нагреватели (см. рисунок), имеющие линейную форму.
