Давайте разберём порядок монтажа тёплого пола своими силами. Прежде всего, нужно определиться, с какой целью приобретается тёплый пол — в качестве дополнительного отопления в квартире, в качестве отопительной системы на застеклённой лоджии и т. д. Рассмотрим в качестве примера монтаж тёплого пола в квартире (комнате) в качестве дополнительного отопления.

Довольно часто тёплый пол монтируют на кухне и в ванной комнате, так как именно там есть возможность уложить нагревательный кабель под кафельную плитку (это наиболее распространённый способ монтажа тёплого пола).

В качестве дополнительного отопления вам вполне будет достаточно 100–120 Вт на 1 м²площади помещения, при условии обязательного использования теплоизоляционного материала хорошего качества. Для кухни площадью 10 м²вам понадобится около 45–50 метров кабеля (эти данные вам сможет точно предоставить продавец, так как мощность у нагревательного кабеля бывает разной). Также стоит уточнить у продавца минимально допустимое расстояние между нитями нагревательного кабеля (это необходимо для того, чтобы избежать локального перегрева кабеля).

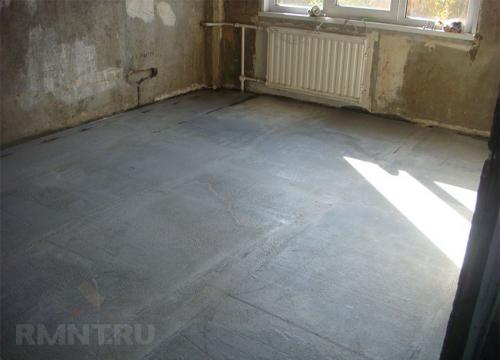

Перед укладкой нагревательного кабеля необходимо освободить помещение от мебели, убрать старое напольное покрытие и тщательно подготовить поверхность пола — выровнять, убрать строительный мусор, при необходимости сделать тонкую цементную стяжку. После этого нужно подготовить место на стене для установки специального электрического термостата, при помощи которого вы будете регулировать температуру тёплого пола. При необходимости оборудуйте отдельную проводку для подключения тёплого пола. После выполнения этих подготовительных работ можно приступить к обустройству теплоизоляции и непосредственной укладке нагревательного кабеля. Некоторые мастера советуют кроме теплоизоляции сделать и гидроизоляцию, чтобы избежать образования конденсата возле нагревательного кабеля. В качестве гидроизоляции используют полиэтиленовую плёнку. Современные строительные материалы позволяют минимизировать потери полезного пространства (не забывайте, что теплоизоляция, кабель, цементная стяжка — это всё вместе уменьшает полезный объём помещения).

Водяной теплый пол в квартире от центрального отопления. Тёплый пол(водяной) и центральное отопление.

Навеяно некоторыми комментариями к другим постам.

Я решил описать, что будет если сделать тёплый пол от системы центрального отопления. Сразу уточню, я не рассматриваю законность данного действия.

Для начала определимся что теплый пол это низкотемпературная (температура теплоносителя в пределах от 20 до 55 градусов) система отопления и как любая система отопления он ни чего не греет. Система отопления компенсирует тепловые потери помещения. И если тепловые потери у помещения 1 киловатт то на их компенсацию и теплый пол и радиатор и любой отопительный прибор потратит 1 киловатт.

Как же работает теплый пол?

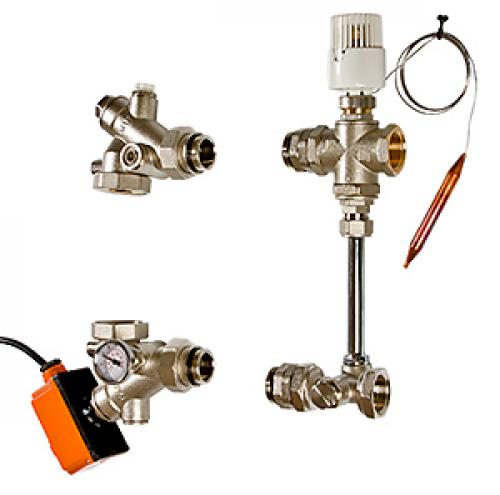

Один из основных элементов системы тёплый пол это смесительный узел который, как понятно из названия, что то смешивает и в котором получается теплоноситель с нужной (заданной) температурой. Смесительный узлы бывают:

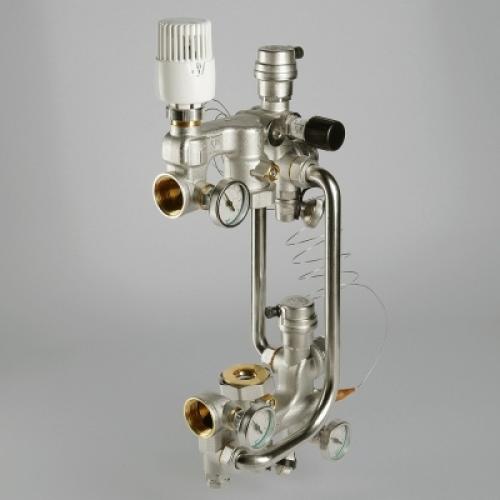

Такие

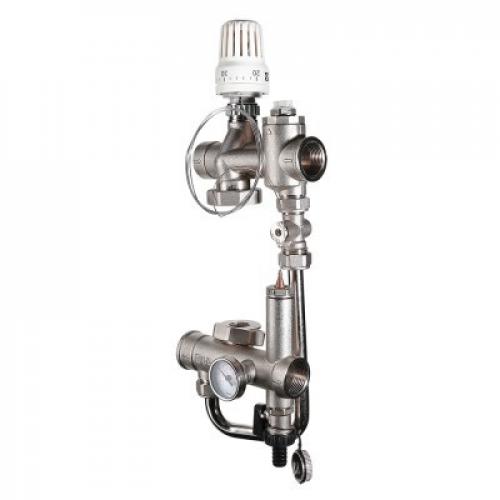

Такие

Такие

В общем, узлов великое множество, но общее у них то, что они создают контур с теплоносителем заданной температуры. Суть работы смесительного узла в том, что насос гоняет теплоноситель с нужной температурой по замкнутому кругу (контуру теплого пола), когда же температура теплоносителя падает открывается термостатический клапан и добавляет горячий теплоноситель(из стояка отопления), после закрывается. Многие собирают смесительные узлы сами из комплектующих но суть работы от этого не меняется.

Отмечу одну особенность теплого пола, это его инертность, то есть система медленно реагирует на изменение температуры теплоносителя (остывает, нагревается).

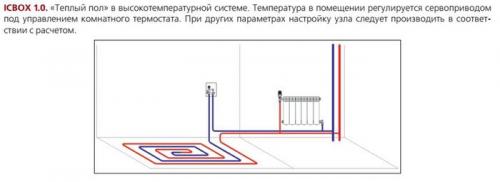

Теперь давайте представим ситуацию, что мы сняли в комнате радиатор, поставили на его место смесительный узел и сделали в этой комнате тёплый пол. Стоит отметить, что в однотрубной системе естественно сделали байпас. В момент включения системы начнётся нагрев стяжки в которую залиты трубы тёплого пола, клапан открыт полностью и из стояка идёт максимальное количество теплоносителя, это единственный момент когда на общую систему отопления теплый пол влияет больше чем радиатор. Далее стяжка нагрелась температура теплоносителя поднялась до заданной и клапан закрылся, в этот момент влияние тёплого пола на общую систему отопления прекратилось! Далее клапан будет открываться кратковременно для восполнения потерь тепла и влияние на систему отопления всего дома будет оказывать не более чем радиатор который стоял на этом месте!!! При это чем меньше тепловые потери (разница между температурой в комнате и на улице) тем реже будет открываться клапан.

У такой системы есть огромные недостатки:

1. Стоимость смесительных узлов не маленькая и для всей квартиры стоимость системы теплый пол будет очень большой.

2. Необходима защита от слива системы. Как мы знаем центральное отопление могут выключить в отопительный сезон и слить в слуае аварии. Насос не проработает "на сухую" долго и не факт что система полностью заполнится когда отопление снова включат.

Но такой тёплый пол будет работать стабильно и никто из соседей не будет ощущать по температуре своих радиаторов его наличие.

Называть системой тёплый пол проброшенную через стяжку трубу от подачи к обратке я отказываюсь да и проработает такая система очень не долго по тому что:

1 Температура выше 60 градусов очень быстро испортит стяжку и трубу.

2 Хозяевам придётся ходить в тапках всегда и жить зимой с включённым кондиционером.

3 Очень вероятно что сие художество просто не будет работать, по причине большого гидравлического сопротивления.

4 Хозяева рискуют получить по голове от соседей.

Ещё крайне не правильный вариант сделать все полы в квартире от одного стояка.

Вариант второй

Есть возможность сделать в квартире теплый пол и без смесительного узла так что бы ни кому не навредить. Многие производители предлагают вот такие вещи:

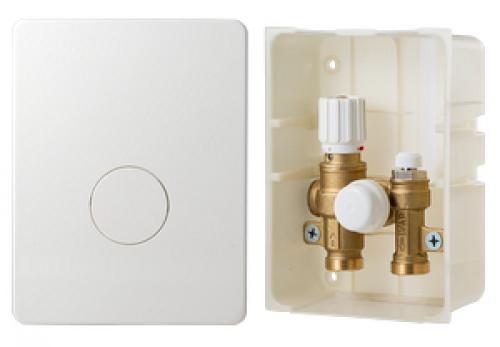

Терморегулирующий монтажный комплект. Суть его работы отличается от смесительного узла и для его установки надо быть уверенным, что разницы давления в стояках хватит, что бы продавить контур тёплого пола так как насос в схеме его установки отсутствует по этой же причине не поставить на однотрубную систему.

Вывод

Сделанный в квартире соседей правильный теплый пол не влияет кардинально ни на гидравлический баланс, ни на температуру теплоносителя общей системы отопления . Господа когда люди интересуются в постах причинами по которым может быть холодной батарея, стояк итп прекратите первым делом писать ТЁПЛЫЙ ПОЛ У СОСЕДЕЙ!

Для знающих, картинки все одного производителя просто по тому, что мне так удобнее было а не рекламы ради.

Я точно не писатель, так что пунктуацию и грамотность проверять не надо.

Электрический теплый пол в квартире. №1. Виды электрического теплого пола

Электрический теплый пол можно использовать в любых помещениях, даже на балконе . С ним вы точно можете не бояться, что затопите соседей, да и документацию никакую согласовывать не придется. Более того, электрический теплый пол долговечнее водяного и проще в монтаже . Системы теплых полов позволяет более равномерно и эффективно распределять тепло в комнате, если сравнивать с обычным радиаторным отоплением . Более того, подогрев вы сможете включить даже тогда, когда отопительный сезон еще не начался, а в квартире уже достаточно прохладно. Обычно теплый пол используют как дополнительный источник тепла , но в некоторых случаях он может взять на себя главную роль и стать самостоятельным способом отопления .

Выбор конкретной системы теплых полов будет зависеть от множества факторов. Это вид напольного покрытия , тип помещения, требования к нагреву, бюджет, а также роль, которая возлагается на теплый пол (основной или дополнительный источник тепла). Благо выбирать есть из чего.

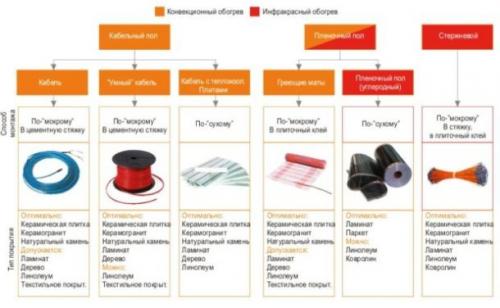

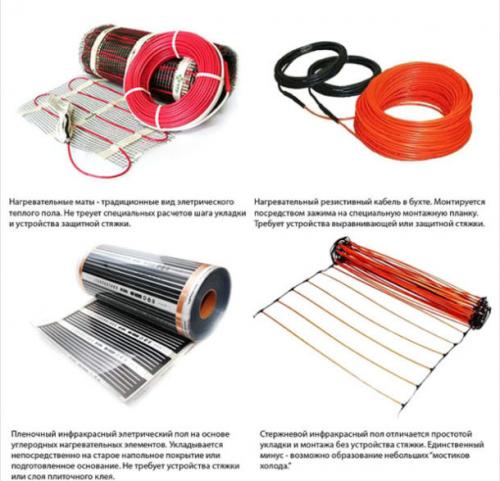

По типу системы электрический теплый пол делится на такие виды:

• кабельный . Его основа – нагревательный кабель, который преобразует электрическую энергию в тепловую. Такой электрический тёплый пол может быть как дополнительным, так и основным источником тепла. Его укладывают под плитку , керамогранит и каменный пол. Широкое распространение приобрели нагревательные кабели от Rehau;
• пленочный . Основа его – пленка, которая осуществляет нагрев по инфракрасному принципу, т.е. сначала нагреваются предметы, а потом воздух. Монтировать пленку проще, она отнимает минимум высоты комнаты, может быть уложена под ламинат , ковролин , линолеум , паркетную доску ;
• стержневой пол работает так же, как и пленочный, по инфракрасному принципу, но отличается более надежной структурой. Основой тут становятся более-менее жесткие излучатели-стержни, которые соединены двумя параллельными проводниками. Пока широкого распространения не нашел.

По принципу обогрева электрические теплые полы бывают:

• конвекционные . Это кабельные полы (нагревательный кабель и нагревательный мат). Прогрев помещения осуществляется по принципу конвекции, т.е. кабель сначала нагревает стяжку и напольное покрытие, последнее прогревает воздух в помещении. Теплый воздух поднимается вверх, охлаждается и возвращается вниз. Цикл повторяется. Помещение прогревается равномерно, а температура пола будет всегда чуть выше, чем температура воздуха;
• инфракрасные . Это пленки и карбоновые стержни, которые нагревают напольное покрытие, предметы интерьера и человека. Уже потом от нагретых предметов прогревается воздух. В этом случае скорость разогрева выше, а потери ценной энергии ниже. Экономия на электричестве может достигать 60% (если сравнивать с конвекционными системами).

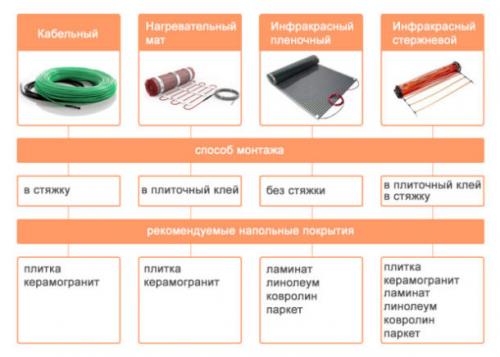

По типу монтажа электрические теплые полы бывают:

• монтаж в стяжку или плиточный клей . Так монтируют кабельные и стержневые полы. Установка возможна во время капитального ремонта;
• монтаж без стяжки , под напольное покрытие. Так обустраивают пленочные ИК-полы. Монтаж возможен при проведении косметического ремонта.

Источник: https://dachnayazhizn.info/novosti/teplyy-pol-v-kvartire-ot-goryachey-vody-byurokraticheskie-pregrady-pochemu-nelzya-ustanovit

Инфракрасный теплый пол. Инфракрасные тёплые полы

Теплый пол становится удачным решением в квартире и загородном доме. Можно создать оптимальный микроклимат в помещении, спокойно ходить по полу даже босиком. Это отличный вариант для детской комнаты и спальни, для гостиной.

Узнаем, чем так привлекательны именно инфракрасные теплые полы: рассмотрим подробнее их характеристики и эксплуатационные особенности, виды и специфику монтажа, недостатки и преимущества.

В первую очередь все отмечают основное достоинство – простота укладки такого покрытия. Монтаж не представляет большой сложности, поэтому многие хозяева справляются с ним самостоятельно или нанимают одного мастера. Усилия, как при капитальном ремонте, бригада рабочих и длительное время здесь не требуются.

Например, можно улучшить климат в одной комнате. Зачастую это детская. Достаточно аккуратно снять напольное покрытие, уложить систему инфракрасного обогрева, а затем просто зафиксировать тот же самый финишный слой.

Нередко встречаются рекламные статьи, обзоры, в которых менеджеры приводят в роли главного плюса целебные свойства инфракрасного луча: он обеззараживает воздух, уничтожает микробы. Но данный фактор трудно назвать основным, и у потребителей подобная реклама не вызывает большого доверия. Сложно привести примеры, чтобы было очевидно именно такое действие теплых полов.

Важный момент! Инфракрасные покрытия вполне можно использовать в роли теплых полов на ступенях, крыльце. Система превосходно справляется с наледью, а морозы, скачки температуры ей не страшны.

Преимущества

Обозначим несколько плюсов инфракрасных теплых полов. Эксперты отмечают: излучение совершенно безопасно для здоровья. Оно способно уничтожать бактерии в помещении, нагревать воздух достаточно быстро и равномерно. Состоит поверхность полотна из особых полос, а излучение обеспечивается благодаря питанию от электричества.

  Важно! В роли значимого преимущества называют эффективность инфракрасных полов. Они гарантируют комфорт, устойчивый микроклимат в помещении. Можно обогревать полы большой площади, а также и локальные зоны в помещении. При этом тепло ощущается как естественное, которое создается при нагревании солнцем.

Остановимся на нескольких плюсах инфракрасных теплых полов, на которые чаще всего обращают внимание пользователи и специалисты в своих обзорах.

• Пленочное покрытие имеет минимальную толщину. Таким образом удается сохранить изначальную высоту помещения. Важно, что можно не обустраивать стяжку.
• Монтаж выполняется достаточно просто, с хорошей скоростью. Базовая поверхность не нуждается в тщательной подготовке. Допускается устанавливать теплый пол, когда все капитальные работы уже завершены.
• По словам производителей, с демонтажными работами тоже не возникает никаких проблем. Когда возникает необходимость, можно убрать ее и настелить в другом помещении, а также взять с собой при переезде для последующего монтажа на новом месте.

• Экологическая безопасность играет огромную роль. Инфракрасный пол можно укладывать в детских комнатах. Он не выделяет вредных веществ, не вызывает реакций даже у людей с повышенной чувствительностью. Более того, излучение даже приносит реальную пользу, так как позволяет уничтожать бактерии, обеззараживать воздух в комнате.
• Нагрев осуществляется равномерно, по всей поверхности пола. В результате в помещении создается оптимальный микроклимат, комфортный для проживания, отдыха.
• На прогрев уходит минимум времени. После включения потребуется буквально несколько минут.

Источник: https://cabel-electro.ru/stati/vidy-teplyh-polov-pod-plitku-kakoy-vybrat

Водяной теплый пол в квартире на первом этаже. Расчет длины труб

Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.

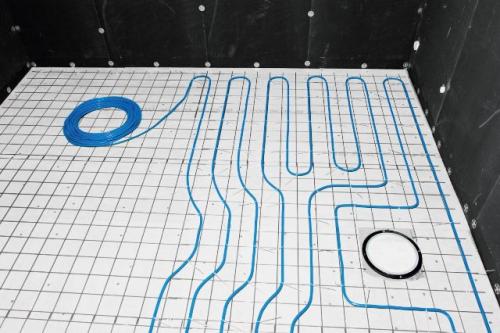

Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.

Расход трубы теплого пола в зависимости от шага петли

Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м², умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?

Устанавливается шаг 300 мм. Длина (L) = 20 м²* 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м.  С использованием  мощных насосов допускается подключение теплого контура водяного пола до 120 м.

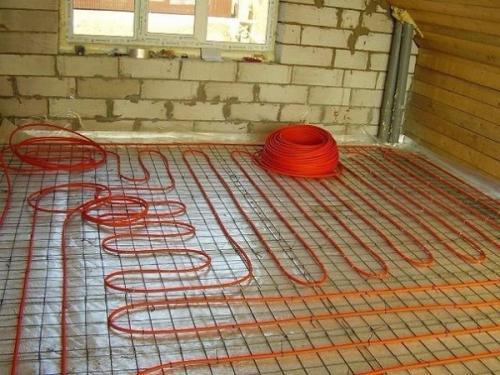

Как происходит укладка труб

Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.

Перед тем, как заливать и устанавливать напольное покрытие, трубы проверяются на герметичность. Используется специальный компрессор, в трубы закачивается вода под давлением в 6 бар, процесс называется опрессовкой. Если в течение суток давление не снизилось более чем на 1,5 бара, отопительный контур герметичен. Неправильно сделанный теплый пол, некачественная укладка могут привести к необходимости демонтажа напольного покрытия.

Источник: https://domastroevo.ru/stati/teplyy-pol-nuzhen-ili-net-nedostatki-skoree-takmomenty

Теплый пол под ламинат

• водяной.

Теплый пол под ламинат в основном используют электрический, по причине его универсальности.

Универсальность электрических конструкций позволяет укладывать на них любое напольное покрытие.

Электрический теплый пол имеет четыре вида:

1. кабельный;
2. матовый;
3. инфракрасный пленочный;
4. аморфная металлическая лента.

Кабельный теплый пол

Такое устройство состоит из цельного кабеля, укладываемого в виде змейки или улитки на металлическую или капроновую сетку, вся эта конструкция заливается бетонной стяжкой толщиной не менее 30мм.

Плюсы:— невысокая цена конструкции;— долговечность;— равномерный подогрев— возможность укладывать на него ламинат.

Минусы:— большие затраты на электроэнергию (дорогое тепло);— требуется заземление;— бетонная стяжка должна быть не менее 30мм;— долгий прогрев помещения;— монтаж требует знаний и опыта.

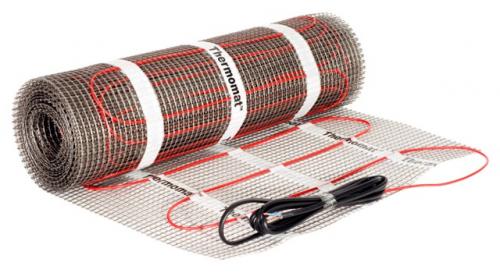

Матовый теплый пол

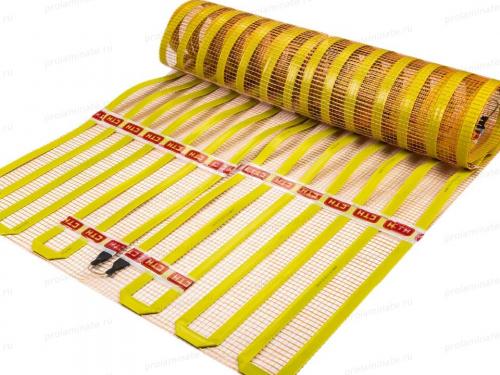

Матовая система отопления представляет собой готовую конструкцию в виде тонкого кабеля, прикрепленного к капроновой сетке, образующие единый мат, свернутый в рулон.

Маты используют в тех случаях, когда нет возможности для заливки толстой стяжки.

Тонкие маты удачно выполняют функцию теплого пола с минимальным увеличением высоты уровня пола, и на них легко укладывается ламинат.

Инфракрасный теплый пол

Инфракрасный теплый пол под ламинат оборудован саморегулирующейся системой, автоматически поддерживающей заданную температуру.

Инфракрасные устройства бывают трех видов:— пленочная;— карбоновая стержневая;— карбоновая сплошная.

Пленочный

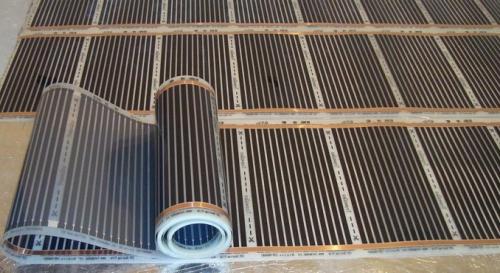

Пленочный теплый пол состоит из термопленки с углеродными нагревательными элементами.

Пленочный вариант присутствует на рынке уже не первый год, многим известен и пользуется хорошим спросом, т.к. экономит энергию около 20% по сравнению с кабельным.

На пленочный теплый пол под ламинат дополнительно стелют полиэтиленовую пленку толщиной не менее 200 микрон, она защищает электросистему от возможного попадания влаги.

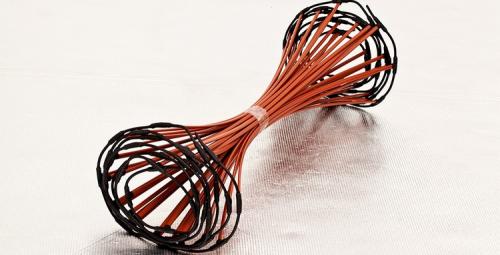

Карбоновый стержневой

Карбоновый стержневой теплый пол представляет собой параллельно соединенные стержни образующие сетку в виде рулона.

Основным преимуществом стержневого варианта является то, что при повреждении одного стержня, все остальные будут продолжать работать, благодаря параллельному соединению и изоляции каждого отдельного стержня.

Стержневой теплый пол под ламинат используют как с бетонной стяжкой, так и без нее.

Карбоновый сплошной

Сплошные карбоновые маты – это новая разработка безопасной и экологичной напольной системы отопления, потребляющей рекордно малое количество электроэнергии.
