Этапы монтажа теплых электрических полов под плитку. Виды конструкций

Этапы монтажа теплых электрических полов под плитку. Виды конструкций

Существует несколько видов конструкций, которые могут быть установлены под кафельную плитку. Прежде чем принять окончательное решение о выборе конкретного типа, надо тщательно изучить особенности и отличия подобных систем. Чаще всего используют такие типы систем:

• Водяной – предполагает наличие крупной и тяжелой стяжки, в которую будет произведена укладка трубопровода. Главный недостаток – на исходную поверхность оказывается большое давление, поэтому требуется его дополнительно укреплять. Также есть опасность заливания соседей в случае прорыва труб. Монтаж достаточно сложный, может быть выполнен только профессионалом (самостоятельная укладка невозможна), сам процесс занимает около месяца, т.к. требуется ждать полного застывания стяжки.
Инфракрасный – способен обеспечить большое количество инфракрасного излучения при сравнительно невысокой температуре нагрева кабелей. Подобная разновидность имеет малую толщину, поэтому укладка может производиться даже в квартирах с невысокими потолками. Единственный недостаток – инфракрасный вид лучше подходит для монтажа под ламинат / паркет, а не плитку.
• Электрический пол – работает от общей электросети, однако его подключение не требует получения специализированного разрешения от соответствующих инстанций. Единственным недостатком может стать лишь стоимость эксплуатации системы из-за высокой цены на электроэнергию. Решением данной проблемы является укладка специальных усовершенствованных нагревательных кабелей, которые самостоятельно регулируют расход энергии на основе температуры внешней среды.

Электрический теплый пол под плитку без стяжки. Технология монтажа тёплого пола без стяжки

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

• плит с пазами, куда размещаются нагревательные элементы;
• гладких матов.

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

• Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
• Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

• меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
• конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного теплого пола без стяжки

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки —, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Источник: https://domastroevo.ru/novosti/elektricheskiy-teplyy-pol-v-styazhku-trebovaniya-k-styazhke-dlya-teplogo-pola

Кабельный теплый пол под плитку. Классическая система тёплого пола

Рассказ о тонкостях монтажа электрического тёплого пола под плитку стоит начать, пожалуй, с описания его устройства. В основе такой системы подогрева лежит совокупный эффект от работы трёх составляющих: теплоизоляции, нагревательных элементов и защитной абсорбционной стяжки. Рассмотрим каждый компонент по отдельности.

Теплоизоляция нужна не только для более экономичного расхода электроэнергии. Подогрев пола в ванной комнате, как правило, включен не постоянно, поэтому очень важна скорость выхода на рабочий режим. С помощью правильного использования теплоизолятора можно добиться, чтобы температура на поверхности достигала заданных значений всего за 3–5 минут.

Укладка кабельного тёплого пола под плитку: 1 — перекрытие; 2 — жёсткая теплоизоляция; 3 — греющий кабель; 4 — цементно-песчаная стяжка; 5 — плиточный клей; 6 — плитка

Функция нагревательных элементов очевидна, однако к ним предъявляются и дополнительные требования. В частности, использование тёплого пола в помещениях с повышенной влажностью требует соблюдения норм электробезопасности. Также необходимо правильно рассчитать мощность, приложенную к единице площади, иначе пол будет либо слишком холодным, либо невыносимо горячим.

Стяжке тёплого пола часто не придают должного значения, хотя это важнейший функциональный элемент. И хотя процесс её заливки тема для отдельного разговора, понимание базовых принципов устройства поможет определиться с типом нагревательных элементов и способом их монтажа. В системе тёплого пола стяжка решает сразу три задачи:

1. Фиксация и защита нагревательных элементов от механических повреждений.
2. Формирование ровной и твёрдой поверхности для укладки напольного покрытия.
3. Равномерное распределение тепла и увеличение тепловой инерции.

Укладка инфракрасного тёплого пола под плитку: 1 — черновой пол; 2 — жёсткая теплоизоляция; 3 — теплоотражающий материал; 4 — инфракрасная плёнка; 5 — полиэтиленовая плёнка; 6 — монтажная сетка; 7 — цементно-песчаная стяжка; 8 — плиточный клей; 9 — плитка

Для выполнения всех своих функций стяжка должна иметь соответствующую толщину и обладать достаточной прочностью. Некоторые рекомендации относительно этих качеств мы будем давать по ходу повествования.

Источник: https://domastroevo.ru/stati/teplyy-pol-pod-plitku-svoimi-rukami-vidy-pola-pod-plitku

Электрический теплый пол под плитку. Кабельный электрический пол

Уже из самого понятия «кабельный теплый пол» ясно, что нагревательным элементом является электрический кабель с высоким удельным сопротивлением. По нему проходит электрический ток, нагревая его по аналогии с утюгом, электроплиткой, ТЭНом и т.д. Кабель передает свое тепло стяжке, которая, в свою очередь, нагревает кафельную плитку.

Кабельный нагревательный пол.

Нагревательные провода бывают:

• одножильными;
• двужильными;
• саморегулирующимися.

Виды нагревательных кабелей.

Одножильный кабель (на рисунке позиция А). У провода одна жила, которая одновременно и проводник электроэнергии и нагревательный элемент. У него два недостатка:

• наличие излучения, несмотря на оплетку из медной проволоки. При постоянной работе системы организм человека все же ощущает на себе некоторое негативное воздействие. При использовании подогрева в качестве дополнительного источника отопления доза излучения небольшая. Она полностью безвредна даже для ребенка;
• схема укладки должна быть такой, чтобы оба конца сошлись у термостата, что трудно выполнить при сложной конфигурации помещения.

Цена такого кабеля довольно низкая (от 120 руб. за 1 п.м).

Двужильный (Б). Такая конструкция кабеля подразумевает две жилы: одну нагревающуюся (нагревательный элемент), вторую токопроводящую. У системы полностью отсутствуют недостатки одножильного провода: нет излучения и нет необходимости сводить концы у контроллера (в конце укладки провод обрезается, а жилы перемыкаются, создавая замкнутый контур). Для укладки такого кабеля нет ограничений.

Минус один — высокая цена (от 280 руб. за 1 п.м).

Для сведения: за обогрев комнаты площадью 6-7 м²придется выложить за кабель более 10,0 тыс. руб.

Саморегулирующийся (В). Наиболее сложная, при этом и самая надежная система подогрева пола — саморегулирующийся кабель. Он обладает способностью регулировать свою мощность на определенном участке, ориентируясь на температуру пола в каждой отдельно взятой точке. Такая способность кабеля заложена в его внутреннем устройстве: двух проводников с полимерной матрицей посредине, которая и служит нагревательным элементом.

Цена 1 п. м кабеля запредельная — от 2700 руб.

Устройство кабельного теплого пола приведено на схеме.

Схема электрического теплого пола на основе нагревательного кабеля.

• 1 — бетонное перекрытие.

Монтаж электрического теплого пола под плитку. Электрический теплый пол под плитку: укладка и монтаж своими руками

Теплый пол – одно из несомненных достоинств и для квартиры, и для частного дома. Одна проблема – обычно пол теплом не радует, особенно бетонный. Конечно, напольное покрытие может смягчить неприятное впечатление, сгладить холодность пола. Но более рациональный вариант – устроить водяной или электрический «теплый пол» под плитку или ламинат.

Что называется электрическим теплым полом

Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.

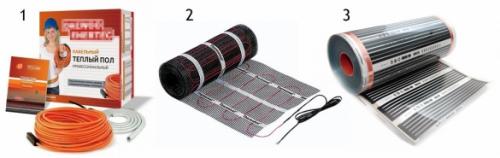

Выделяют три основных вида электрического теплого пола:

• кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;
• нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;
• пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.

Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.

Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное

Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.

Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».

Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

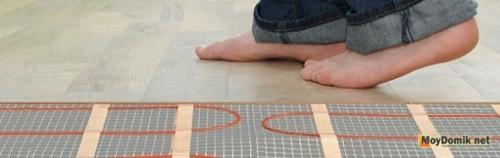

Толщина электрического теплого пола под плитку. Монтаж нагревательных матов теплого пола под плитку из кафеля

Нагревательные маты — один из видов электрического тёплого пола. В настоящее время, большой популярностью пользуется тёплый пол, основой которого являются нагревательные маты, а в качестве финишного покрытия используется кафельная плитка. Главная причина их популярности — простата монтажа, так как электрический кабель уже разложен и прикреплён к армированному основанию, и его остаётся только раскатать.

Кроме того, матовые конструкции не требуют заливки цементной стяжки.

Виды и устройство нагревательных матов

Термоматы — система гибких нагревательных элементов в рулонном виде. В основе лежит сетка из стекловолокна. Она представляет собой ячейки, которые получаются путём переплетения стекловолоконных нитей и ровинговой стеклоткани. Стекловолокно — это материал, который не поддаётся воздействию агрессивных сред и ржавчине, кроме того, он долговечен. На данной сетке закреплён кабель толщиной 3 — 4 мм.

Нагревание системы происходит после подачи тока, электроэнергия преобразуется в тепло, и отдаёт его половому покрытию. Такая конструкция уже практически готова к укладке, её нужно лишь раскатать по полу.

Основные преимущества и недостатки данного вида электрических тёплых полов в виде матов под плитку наглядно представлены в таблице.

Плюсы	Минусы
Имеет мало слоёв, поэтому не приводит к увеличению высоты пола	Высокая стоимость электричества
Монтаж прост, и не требует больших навыков, так как кабель уже закреплён на основе	Использование системы возможно только после полного высыхания основания, на это уходит около месяца
Несложный расчёт количества требуемого материала	Дополнительная нагрузка на электрическую сеть
Основа — экологически чистый материал, армирующая сетка
Прогревает быстро любое покрытие, в том числе плитку и паркет
Автоматическая регулировка температуры
Кабель уже уложен на основу
Нет необходимости в стяжке

Инфракрасный тёплый пол в виде матов подразделяется на несколько моделей:

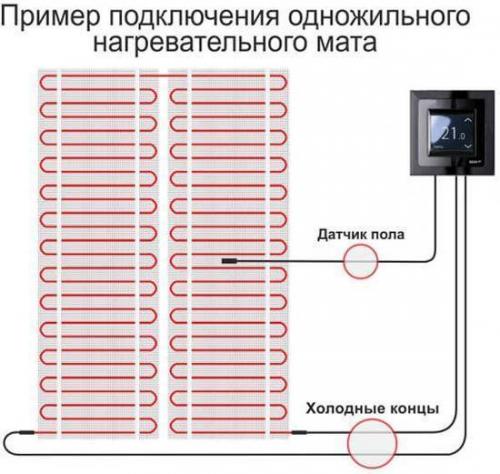

• Одножильный — имеет один греющий проводник, поэтому стоит значительно меньше двухжильного. Обладает повышенным уровнем электромагнитного излучения, но в пределах санитарных норм. В связи с этим, данный пол рекомендован для помещений, где люди не находятся постоянно, то есть ванная или прихожая. Монтаж более сложный, так как необходимо присоединять оба конца к терморегулятору, и обязательно требуется наличие бетонной стяжки. Преимущества данной модели — потребление электроэнергии не значительное, несмотря на высокую температуру нагрева.

• Двужильный — состоит из двух проводников: греющего и токопроводящего. Это упрощает сам монтаж пола, так как не нужно подсоединять к терморегулятору второй конец кабеля. Кроме того, монтаж возможен на любое половое покрытие. Данная конструкция имеет пониженный фон электромагнитного излучения, что подходит для установки в жилых комнатах.

Особенности выбора, цены

Как было уже сказано выше, выбирать модель мата под плитку нужно в соответствии с предназначением помещения. В жилые комнаты стоит приобретать двужильные, а для монтажа в санузле, ванной, прихожей и лоджии или— одножильные.

Прежде чем отправиться за покупкой системы «тёплый пол», следует выяснить некоторые параметрами:

• подходит ли она под напольное покрытие — керамическую плитку;
• какая планируется укладка (сухая или мокрая);
• допускается ли требованиями электробезопасности использование матов.

Приблизительная цена качественных моделей составляет:

• одножильные — 2300 руб/м2, мощность которых 150 Вт/м2;
• двужильные — 3200 руб.

Важно знать! Рыночная цена мата значительно снижается при приобретении больших объёмов, чем площадь монтажа тёплого пола под плитку больше, тем меньше будет стоять метр изделия. Кроме того, на цену влияет и бренд производителя. Продукция Devi, Electrolux, Thermomat, Ensto обойдётся дороже раза в 2, чем система от малоизвестного производителя.

Следует обратить внимание на бренды:

1. Devi — производитель Дания, выпускает высококачественную продукцию по приемлемым ценам. Гарантийный срок 12 лет.
2. Energy (Англия) — представляет большой ассортимент термоматов. Во всех моделях отлично сочетается цена и качество.
3. Теплолюкс — является лидером на российском рынке производителей, которые выпускают качественные тёплые полы.
4. Rehau — немецкая фирма, известна не только тёплыми водяными полами, но и терматами.
5. Eltherm

При выборе матов под плитку для тёплого пола, необходимо учитывать, что они имеют разную мощность, она зависит от производителя и модели.

Подготовительные работы, укладка и подключение

Укладка матов осуществляется только на ровное основание, поэтому предварительно требуется его особым образом подготовить.

Теплый пол электрический монтаж. Монтаж электрического (кабельного) теплого пола своими руками

Одним из альтернативных источников отопления дома или квартиры является система электрический теплый пол. Благодаря простоте монтажа и удобству эксплуатации, кабельный пол по праву входит в число наиболее востребованных среди потребителей.

Прежде чем рассмотреть, как сделать электрический теплый пол, предлагаем ознакомиться с теми преимуществами и недостатками, которые таит в себе эта система.

Электрический теплый пол – преимущества и недостатки

Плюсы:

• возможность использовать как в качестве основного, так и в качестве дополнительного источника обогрева жилья;

• равномерное нагревание всей площади помещения;

• неограниченность мест установки. Доступность для монтажа, как в жилых комнатах, так и в офисах;

• сочетаемость с большинством напольных покрытий (ламинированная доска, керамическая плитка, линолеум);

• возможность регулировки температурного режима – как по всей квартире, так и отдельно по каждой комнате. Время включения/выключение системы также задается по усмотрению пользователей;

• отсутствие необходимости установки дополнительного оборудования (как, например, в случае с водяным теплым полом );

• сравнительно простая технология монтажа;

• эстетичность. Система монтируется под чистовым полом, это исключает любые ограничения при проектировании доступного пространства;

• длительный срок эксплуатации.

Минусы:

• значительная стоимость использования системы. Такой тип отопления сложно назвать экономным;

• опасность поражения электрическим током. Что выдвигает особые требования к расчету и укладке нагревательного элемента во всех помещениях, и в частности в санузле;

• наличие электромагнитного поля, создаваемого нагревательным элементом (кабелем);

• исключается использование натурального деревянного напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под воздействием перепадов температур древесина будет рассыхаться, как следствие, появляются трещины и скрипы пола;

• уменьшение высоты помещения за счет обустройства чернового пола с системой обогрева;

• дополнительные требования к мощности существующей электропроводки.

Профессионалы и пользователи, установившие самостоятельно электрический теплый пол, отмечают, что соблюдение требований к укладке и грамотное проектирование позволяют нивелировать большинство из перечисленных минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

• климатическая зона, в которой построен дом (частный или многоквартирный);

• объем помещения (площадь);

• тип пола (вид напольного покрытия);

• уровень теплоизоляции помещения (степень утомлённости);

• состояние теплого контура (окна, двери) и уровень теплопотерь через них;

• назначение помещения (жилая комната, промышленный объект);

• цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;

• степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический теплый пол – при использовании системы в качестве основного источника тепла – её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150 Вт/м.кв.

Монтаж электрического теплого пола своими руками

Технология монтажа кабельного электрического теплого пола заключается в последовательном выполнении четырех этапов:

1. Создание проекта и расчет.
2. Проверка существующей электропроводки.
3. Выбор оборудования, комплектующих и материалов.
4. Установка электрического теплого пола.
5. Предэксплуатационная проверка системы.
6. Заливка стяжки.
7. Чистовая отделка пола.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый пол начинается с выбора типа нагревательного элемента.

В зависимости от этого выделяют такие типы систем:

• кабельные полы. За подачу тепла отвечает нагревательный кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с использованием дополнительных крепежей или сетки;

• нагревательные маты. В этом случае, нагревательный кабель помещен в специальный теплопроводящий мат и располагается внутри в виде «змейки». Использование матов существенно сокращает время на проектирование и монтаж кабеля;

• пленочные полы (инфракрасные) . Обогрев осуществляется путем установки специальной ИК-пленки для теплого пола.
