Утепление канализационной трубы на улице своими руками. Метод утепления труб с помощью электрокабеля

Утепление канализационной трубы на улице своими руками. Метод утепления труб с помощью электрокабеля

Выбирая чем утеплить канализационную трубу на улице, рекомендуется обратить внимание на современный и высокоэффективный метод, завоевавший множество хороших отзывов. Это утепленные трубы для канализации с помощью электричества

Актуально в тех районах, где температура в зимний период бывает меньше -15 градусов C. Кабель может быть пропущен как поверх трубы, так и внутри неё, после чего подключается к сети через автомат. Кабель позволит прогревать коммуникации в любую погоду.

Прокладывается греющий кабель для канализационных труб вдоль всего трубопровода и крепится алюминиевым скотчем, после чего конструкция оборачивается слоем теплоизолирующего материала. При этом пластиковые трубы перед прокладкой кабеля рекомендуется обернуть фольгой, для равномерности распределения тепла. С металлическими трубами это не нужно.

Утепляя трубы таким способом, стоит заранее позаботиться об автономных источниках электроэнергии, запасном генераторе.

Различают несколько видов греющих кабелей:

1. Резисторный с терморегулятором;
2. Саморегулирующийся с автовключением;
3. Зональный – для локальных участков канализации.

Первый вариант сам по себе дешёвый, но при использовании электропотребление ощутимо возрастёт, что не самым лучшим образом скажется на бюджете жильцов. В перспективе саморегулирующийся кабель окажется выгоднее.

Он автоматически регулирует подачу электричества в зависимости от температуры окружающей среды , исключая перегрев или замерзание системы. Но в любом случае утепление с помощью электрокабеля повлечёт значительные капиталовложения.

Нужно ли утеплять канализационную трубу. Утепление канализационной трубы в частном доме: инструкция

Прокладывая наружные коммуникации, домовладелец должен определиться, как и чем утеплить канализационную трубу в земле. Такая защита позволяет системе отвода стоков надёжно функционировать при любой погоде не одно десятилетие.

Виды канализационных труб

Канализационные (фановые) трубы предназначены для бесперебойной транспортировки стоков, жидких промышленных отходов и продуктов жизнедеятельности человека из жилого помещения в сливную яму, септик, ЛОС (локальное очистное сооружение). Кроме высокой пропускной способности, они должны соответствовать требованиям:

• устойчивость к низким температурам;
• долговечность;
• прочность;
• гладкая внутренняя часть (препятствует образованию засоров);
• химическая и механическая износостойкость.

Асбестоцементные

Широко применялись в советские времена, но и сейчас иногда можно найти на рынке. Единственным их преимуществом является цена.

К минусам относятся:

• большой вес;
• жёсткость и хрупкость материала (при укладке требуют высокого качества траншеи, нуждаются в дополнительной защите от механических повреждений);
• отсутствие герметичности при сборке;
• расслоение асбеста в местах соединения;
• канцерогенность материала;
• малый срок эксплуатации — 25 – 35 лет.

Несмотря на появление новых материалов, асбестоцементные трубы по-прежнему очень популярны

Бетонные/железобетонные

Основными преимуществами являются:

• высокая прочность, способность выдерживать большие нагрузки;
• отсутствие коррозии;
• экологичность материала.

В этих изделиях имеются недостатки, вынуждающие редко ими пользоваться:

• большой вес;
• необходимость усиливать дно канавы песчано-гравийной смесью.

Железобетонные трубы сейчас используют редко из-за их большого веса

Стальные

Изготавливают из чёрных металлов электросварные и бесшовные трубы. Выпускаются длиной до 24 м. Важными преимуществами являются высокая прочность и возможность проложить магистраль без всяких соединений.

К недостаткам относятся большой вес и необходимость защиты наружной стенки от коррозии путём нанесения специального покрытия.

Стальные трубы подразделяются на круглые (горячекатаные) и электросварные, также они могут быть электросварными прямоугольного и квадратного сечения

Чугунные

В частном секторе используют безнапорные трубы ЧК с раструбом, обладающие следующими положительными качествами:

• высокая прочность;
• срок безаварийной службы 75 – 85 лет;
• устойчивость к высоким нагрузкам;
• возможность комбинирования с пластиковыми трубами без специальных переходников.

Но у них есть ряд недостатков:

• шероховатая внутренняя поверхность часто провоцирует засоры;
• возможность применения только в районах с устойчивым грунтом;
• высокая цена.

Изделия из чугуна были очень популярными в своё время, сейчас их используют гораздо реже

Керамические

Основными их достоинствами являются водонепроницаемость и устойчивость к агрессивным средам. Внутренние стенки керамических труб идеально гладкие, что повышает их пропускную способность и исключает засоры. Используют для прокладки канализации в почве с повышенной агрессивностью и высоким уровнем грунтовых вод. Выдерживают большие нагрузки, но хрупкие и при локальном воздействии могут треснуть.

Недостатками керамики являются:

• плохая переносимость низких температур;
• трудоёмкость монтажа из-за малой стандартной длины;
• большой вес;
• высокая цена.

Керамические трубы производят из обожжённой глины и покрывают специальной глазурью

Пластиковые

Гибкие канализационные трубы изготавливают из полимеров. Они способны выдержать деформацию коэффициентом более 3%. Внутренняя поверхность этих труб гладкая, что практически исключает образование засоров на прямых участках магистрали.

Поливинилхлоридные

Применяют для монтажа внутренней (серые) и наружной (оранжевые) канализации. Устойчивы к морозам. При длительном воздействии сточных вод выше +40° С могут деформироваться. Обладают плохой устойчивостью агрессивной среде. При возгорании выделяют токсичный газ фосген.

Это важно! Для труб из непластифицированного поливинилхлорида НПВХ допустимая температура сточных вод 60° С с кратковременным повышением до 100° С. В остальном они идентичны трубам ПВХ.

Трубы из ПВХ – относительно недорогой материал для коммуникаций

Полипропиленовые

Имеют ряд положительных качеств:

• При механических нагрузках деформируются, не трескаясь;
• Выдерживают температуру сточных вод до +100° С;
• Устойчивы к воздействию щелочей и кислот;
• Экологически безопасны.

Основными недостатками являются:

• Эластичность материала;
• Низкая устойчивость к ультрафиолету.

Как утеплить канализационную трубу в квартире. Пенополистирольные (пенопластовые) скорлупы

Довольно популярный материал для утепления канализационных труб — скорлупы из пенопласта. Этот относительно дешевый материал служит эффективным утеплителем, так как 98% от его объема занимает воздух — наилучший теплоизолятор. Оставшиеся 2% — мелкие, от 1 до 5 мм в диаметре, полистирольные гранулы, прошедшие через процедуру заполнения углекислым газом.

Пенополистирольные скорлупы рассчитаны на трубы диаметром от 1,7 до 122 см. Стоимость такой изоляции варьируется в среднем от 70 до 200 руб./пог.м.

Скорлупа всегда состоит из нескольких элементов. Их количество напрямую зависит от размера трубы, подлежащей теплоизоляции. Уже при диаметре 20 см цилиндр состоит из 4 элементов, а у крупных изделий их может быть и 8.

В любом случае детали пенопластовой скорлупы имеют соединительные узлы системы шип-паз, но так как материал сам по себе довольно рыхлый, надежного сцепления замки обеспечить не могут. Их основная задача — создать воздушный лабиринт в зонах стыков и не допустить тем самым образования мостиков холода. Поэтому детали оболочки обычно склеивают скотчем. Можно воспользоваться также специальным клеем, не растворяющим пластик, но тогда теплоизоляция теряет одно из важнейших своих преимуществ — возможность повторного использования. Такую оболочку уже нельзя будет разобрать и собрать заново при замене трубопровода.

Существует и третий способ скрепления — более надежный, но при этом более затратный, чем два описанных выше варианта. Это разборные металлические хомуты. Они обеспечивают самую плотную сцепку.

Несмотря на то, что пенопласт является эффективным утеплителем, в холодных регионах его рекомендуют дополнять системой электрообогрева

Прогнозируемый срок службы пластиковых скорлуп составляет 50 лет. По теплосберегающим характеристикам пенополистирол ненамного уступает дорогой каменной вате. При этом стоит он намного дешевле. Но есть некоторые факторы, которые отпугивают потребителя от использования пенопластовых оболочек.

Прежде всего, пенопласт «боится» ультрафиолета. Под солнечными лучами он стремительно разрушается. Поэтому для открытых трубопроводов следует использовать скорлупы с защитным покрытием из фольги или стекловолокна (которые, очевидно, стоят дороже обычных) или хотя бы делать обмотку из плотной и по возможности непрозрачной полиэтиленовой пленки.

Очевидным минусом является упоминавшаяся выше хрупкость, и, как следствие, неустойчивость к механическим повреждениям. Также стоит отметить горючесть материала. Антипирены, вводимые производителями в сырье при производстве скорлуп, минимизируют проблему, но не решают ее. При контакте с огнем пенопласт плавится, выделяя токсичный дым.

Утеплитель для канализационных труб. Требования СНиП

Нормативные требования к утеплению канализационных труб изложены в своде правил СП 32.13330.2018 «Канализация. Наружные сети и сооружения», который является актуализированной редакцией СНиП 2.04.03-85.

Глубина заложения трубопроводов определяется на основании климата местности и практики эксплуатации инженерных сетей в районе прокладки коммуникаций. Климатические параметры населенных пунктов России устанавливаются СП 131.13330.2018 «Строительная климатология» (актуализированная редакция СНиП 23-01-99).

При отсутствии указанных данных устанавливается следующая допустимая величина превышения минимальной глубины заложения лотка над уровнем проникновения в грунт нулевой температуры:

• Канализационные трубы диаметром не более 500 мм — 0,3 м
• Канализационные трубы диаметром свыше 500 мм — 0,5 м

При прокладке коммуникаций под наземными транспортными магистралями минимальное расстояние от поверхности земли до верха трубы — 0, 7 м. На такой глубине трубопровод защищен от повреждения проходящим транспортом.

Для уменьшения глубины заложения разрешается применять сертифицированные теплоизоляционные материалы с гидрофобными свойствами. Обоснованность такой схемы утепления должна быть подкреплена теплотехническим расчетом. Использование утеплителей позволяет снизить стоимость прокладки канализации.

Максимальная глубина укладки трубопровода зависит от материала и диаметра труб, свойств грунта, ширины траншеи, вида засыпки, технологии работ.

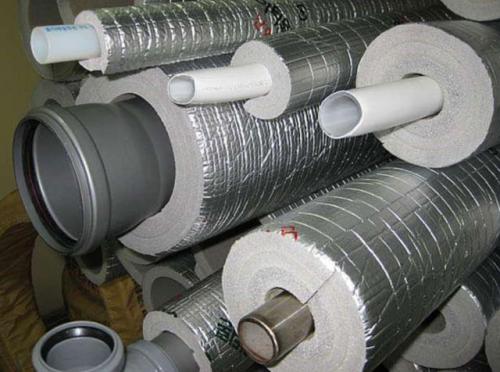

Как утеплить канализационную трубу над землей. Способы утепления канализационной трубы в грунте

Промерзание канализации достаточно распространённое явление. Самое опасное и чреватое замерзанием место трубы, это та часть, которая выходит из дома, либо располагается не очень глубоко под землёй. Конечно, всё это желательно учитывать ещё на этапе постройки. Но прокладывать трубы ниже уровня промерзания бывает нелегко. Особенно когда траншея более одного метра в глубину, либо грунтовые воды стоят достаточно высоко. В этом случае утепление канализационных труб в земле может потребовать повышенных финансовых затрат.

К основным методам утепления можно отнести:

1. Скорлупа-утеплитель из пенополистирола (он же пенопласт);
2. Утепление наружной канализации обогревающими электрическими кабелями;
3. Использование разнообразных теплоизолирующих конструкций;
4. Использование несколько вариантов утепления одновременно.

Прежде чем выбрать вид утепления, надо проанализировать особенности климатической зоны, в которой находится дом, требующиеся трудозатраты, а также вид прокладки трубопровода.

Выбирая чем утеплять канализационные трубы в земле, следует обратить внимание на окружающую среду и погоду. Утепление на юге страны не актуально. Трубопровод просто укладывают на требуемую глубину. Иногда его оборачивают тонким утеплителем, но теплоизоляция в таком регионе, почти всегда оказывается лишней тратой.

В северных регионах теплоизоляционный слой трубы не должен быть тоньше 10 см. И для такой конструкции обязателен защитный короб.

Утепление канализационных труб пенопластом. Как утеплить канализационные трубы в частном доме

Для утепления труб канализации в земле можно использовать три основных метода:

• Утепление канализационной трубы в грунте с помощью правильно выбранной глубины укладки. При этом методе необходимо оценить статистику зимних температур в регионе строительства. Узнать максимальную глубину промерзания грунта. И укладку труб канализации выполнить ниже этого уровня.

Преимуществом такого метода можно считать его сравнительно низкую стоимость, Оплачивается только стоимость земляных работ.

Минусами являются значительные ограничения в реализации метода:

• слишком большая глубина промерзания (в средней полосе России этот показатель в последние годы равен 110 – 150 см);
• грунтовые воды слишком высоки;
• невозможность организовать правильный угол 10°-12°наклона трубы на значительном протяжении (нижняя часть трубы должна будет в таком случае углублена до 300 см);
• утепление наружной канализации заглублением существенно снизит ее ремонтопригодность.

• Утепление канализационных труб с помощью обогревающего кабеля . В этом случае утепление канализации фактически отсутствует, вместо него применяется нагрев. Электрический кабель подключается через автоматический термостат и прогревает трубу, когда та охлаждается до температур близких к 0°С, то есть до температуры промерзания.

При этом необходимо предусмотреть теплоизолирующий слой для того, чтобы нагрев был направленным, то есть не было неэффективных потерь в сторону грунта.

Кабель — утеплитель для труб канализации может быть укладываться снаружи, а может быть встроенным в специальные трубы для наружных коммуникаций.

Плюсами этого метода можно считать:

• высокую эффективность;
• маленькую глубину укладки канализации;
• возможность не только поддерживать канализацию в рабочем состоянии, но и разморозить ее при необходимости;
• возможность использования для канализации в домах редкого проживания (дачные домики, сторожки).

Основным минусом считается высокая стоимость эксплуатации. Хотя при редком использовании эффективность метода может компенсировать расходы на электричество.

• Утепление канализационных труб наружной канализации с помощью теплоизоляционных материалов. Самый распространенный метод. Утепление канализационных труб в земле различными теплоизоляторами позволяет и сэкономить при эксплуатации канализации, и не потребует такого значительного заглубления.

Утепление канализационных труб производят различными материалами. Используется специально разработанная теплоизоляция для труб канализации с выемками под стандартный диаметр 110 мм. Также утепление труб канализации производят универсальными теплоизолирующими материалами.
