Потолочные направляющие для гипсокартона. Виды профилей и их применение

Потолочные направляющие для гипсокартона. Виды профилей и их применение

Металлический каркас под гипсокартон представляет собой комбинацию из направляющих и несущих профилей, подвесов, дюбелей и других вспомогательных элементов. Безусловно, можно использовать в качестве основы и деревянные рейки. Но по сравнению с деревом металл обладает следующими неоспоримыми преимуществами:

• не боится влаги;
• не подвержен воздействию времени и гниению;
• обеспечивает прочность и устойчивость конструкции;
• при погрешностях установки металлический каркас легко можно «подправить».

Единственным существенным недостатком использования профилей (в том числе и направляющих) является цена. Но все расходы окупаются за счет создания качественной и долговечной перегородки или обшивки потолка.

1 — UD; 2 — CD; 3 — CW; 4 — UW

Все основные металлические профили можно разделить на следующие категории:

• направляющий ПН (UW);
• потолочный ПП (CD);
• стоечный ПС (CW);
• направляющий потолочный для гипсокартона ПНП (UD).

В зависимости от классификации данные конструктивные элементы могут выполнять различные функции. Направляющий профиль создает основу для будущей обшивки и устанавливается по периметру каркаса. Размеры направляющих для гипсокартона обычно соответствуют следующим значениям: длина 3000 мм и ширина 25 мм. Габариты обычно стандартные, а вот толщина используемого металла может отличаться. Для обшивки стен можно использовать более тонкий профиль (толщина 0.4 мм), а вот для потолка и возведения перегородок подойдет металл большей толщины (0.5-0.6 мм).

Потолочные несущие профили типа CD необходимы для окончательного формирования решетки каркаса. Именно на них производится крепление гкл, поэтому не стоит приобретать комплектующие из металла малой толщины. Ведь чем она меньше, тем больше профилей понадобиться при обрешетке.

Кроме основных направляющих и несущих профилей для гипсокартона, в ремонтных работах широко используются угловые, маячковые и арочные. На первый взгляд их роль не так важна, но, например, аккуратные углы или ажурные арки без них сделать не получится.

Направляющие для гипсокартона: размеры. Разновидности профилей

Профиль для гипсокартона: надо знать, размеры, виды, назначение

В строительных магазинах продается не только гипсокартон, но и различные профиля, которые отличаются, как формой, так и размерами. Каждый вид профилей предназначается для определенных технологических этапов, при этом они вместе формируют определенный вид каркаса, к которому затем крепится гипсокартон.

Профиля для формирования каркаса

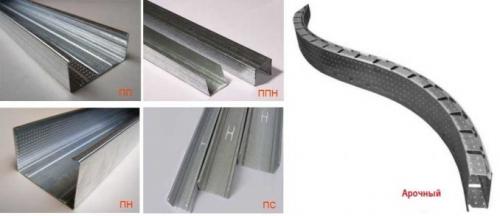

Существуют следующие разновидности профилей:

• Профиль направляющий ПН (UW) имеет П-образную форму и гладкие боковые поверхности. В этот профиль вставляются другие виды профилей. Монтируется по периметру, как вертикальных, так и горизонтальных поверхностей. Встречаются направляющие профиля с размерами 28х27 мм, 50х40 мм, 65х40 мм, 75х40 мм, 100х40 мм.



  Направляющий профиль для гипоскартона отличить можно по гладким полочкам

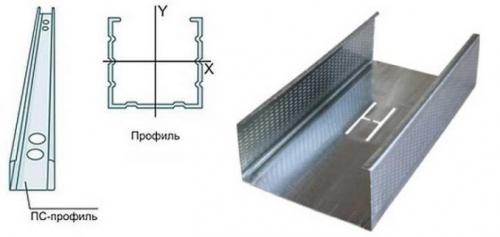

• Профиль стоечный ПС (CW). Этот профиль вставляется в профиль направляющий, формируя таким образом каркас. Из этого же профиля изготавливаются и крепятся перемычки. Характеризуется сложной П-образной формой. Этот профиль еще называется несущим, поэтому должен обладать повышенной жесткостью. Выпускаются подобные профиля таких размеров: 50х50 мм, 65х50 мм, 75х50 мм, 100х50 мм.



  Стоечный профиль для гипоскартона имеет дополнительные ребра жесткости и полочки

• Профиль потолочный ПП, а также ППН – соответственно направляющий ПП (UD) и несущий ПНП (CD). Эти профиля имеют форму в виде буквы «П», при этом несущий имеет более сложную конфигурацию, поскольку отличается наличием полок и ребер жесткости. Потолочный несущий профиль характеризуется меньшими размерами, по сравнению с профилем стоечным, поскольку потолочный гипсокартон имеет меньший вес и меньше нагружает всю систему. Направляющий (UD) профиль имеет размеры 28х27 мм, а потолочный несущий (CD) 60х27 мм.



  Потолочный профиль тоже бывает направляющий и несущий. Отличаются меньшими размерами (по сравнению со стеновыми)

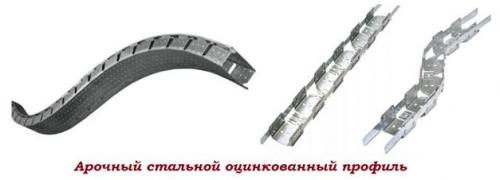

• Профиль арочный отличается более сложной конструкцией, поскольку боковые полочки имеют надрезы, благодаря которым профиль легко изгибается, создавая различные формы монтируемых поверхностей.


Теневой профиль для потолка из гипсокартона. Секреты создания теневого шва на потолке из гипсокартона

На чтение 2 мин.

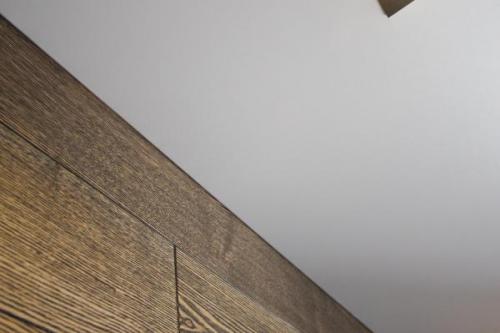

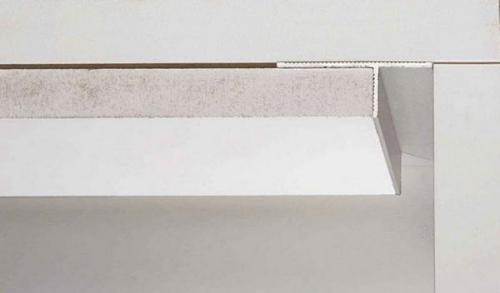

Теневая система потолка делается из специального профиля шириной не более 15 миллиметров. Межплиточное расстояние 1.5 сантиметра в отличие от типичной 2.4 сантиметра. Кроме того, в общую конструкцию входит опуск плиты от среза системы на 5 миллиметров. В целом в конце – это уже конструкция, представляющая собой подвесной потолок. В нем не видно теневой системы – поэтому ее так и назвали, поскольку она является лишь тенью.

Профиль для создания теневого шва на сегодня является наиболее популярным методом создания теневой системы на подвесном потолке. Многие даже опытные строители мало, что слышали о подобном изделии. Поэтому стоит более детально ознакомится, в чем же суть всей конструкции.

Для чего необходим профиль

Теневой профиль позволяет быстро и легко установить общую конструкцию из гипсокартона. В ситуации, когда хозяева планируют установить на потолке светодиодную ленту, то профиль для теневого шва станет отличным решением. Визуально потолок будет выглядеть так, будто он «левитирует» в воздухе и ничем не поддерживается. Это актуальное современное решение для отделки помещений.

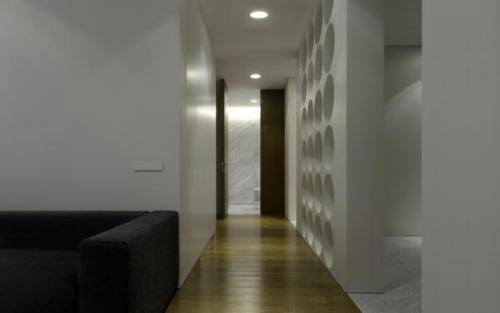

Смелые решения отличаются уникальностью и неповторимостью. Парящий в воздухе потолок с необычной подсветкой станет настоящим украшением помещения.

Как и многие похожие изделия, такой профиль часто создают на основе легированного алюминия. Наиболее подходящим под описание является профиль марки DIN-6063. От всех остальных видов он отличается довольно тонкими деталями и точными контурами, необычными изгибами и большим запасом прочности. Особая эластичная линза со светорассеивающими свойствами изготавливается из прочной ПВХ основы, благодаря чему установка ее в общую конструкцию профиля занимает считанные минуты.

Для людей с изысканным вкусом, желающим использовать теневой профиль для создания необычной тени на потолке для больше уникальности общего интерьера, лучше всего подойдет так называемый окрашенный вариант конструкции. Его можно приобрести точно втонн потолочной поверхности, таким образом, будет создан визуальный акцент.

И так подводя итоги, необходимо сказать – такой профиль позволяет воплотить в реальность идею парящего потолка. А ведь буквально пару лет назад эта идея казалась абсурдной и невозможной.

Профиль направляющий для гипсокартона. Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству. Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать. Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

Шаг профиля для потолка из гипсокартона. Цены на потолочный профиль

потолочный профиль

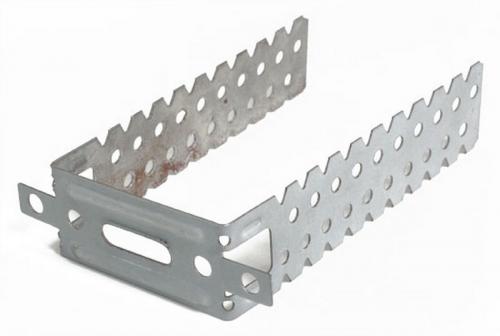

Подвес прямой, 1,0 мм

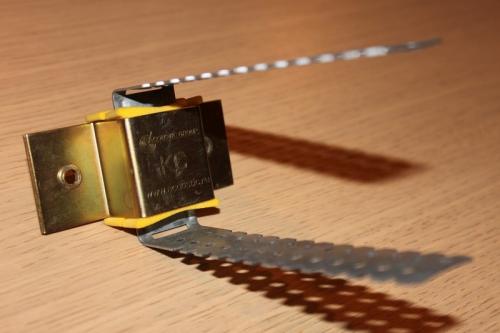

Виброизолирующие потолочный подвес

Задача, выполняемая соединителями, понятна из их названия – соединять между собой профили в определенном положении. Существует множество разновидностей этого элемента.

Способы крепления профиля для гипсокартона

1. Продольный – служит для соединения ПП друг с другом. Таким образом, с помощью этого соединителя создаются протяженные конструкции, для которых длины одного профиля было недостаточно.
2. Угловой – представляет собой отрезок профиля с пропилом в центре и сгибом там же. Используется для соединения ПП под прямым, тупым или острым углом (в зависимости от конструкции каркаса).
3. Т-образный – соединяет один ПП, примыкающий к другому. Допускается не только перпендикулярное расположение профилей с Т-образным соединителем, но и под различными углами, так как элемент имеет сгибы.

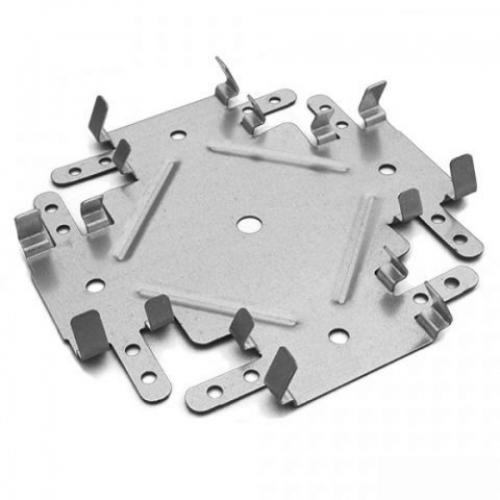

4. Соединитель типа «краб» — предназначен для соединения между собой трех-четырех потолочных профилей крест-накрест на одном уровне.



   Краб для гипсокартона

5. Двухуровневый соединитель – выполняет ту же задачу, что и «краб», но здесь один ПП располагается выше другого.



   Соединитель двухуровневый

Важно! При расчете количества необходимых материалов учитывайте, что для профилей, соединителей, подвесов и крепежа нужен резерв – дополнительные 10-20% от нужного количества. Если какой-то из элементов будет испорчен или окажется бракованным, резерв будет очень кстати.

Профиль потолочный. Виды профилей

Направляющий профиль для перегородок прикрепляется к стенам, полу и потолку при создании каркаса для перегородок и при обшивке стен. Обозначается буквенным сочетанием UW или в русской классификации – ПН. Профиль имеет П-образную форму, в него вставляют стоечный профиль или другой направляющий профиль при примыкании к стенам.

Профиль UW (ПН)

Направляющий профиль для потолка выполняет ту же функцию, как и профиль UD, только используют его для создания подвесных потолочных конструкций. Обозначается он буквами UD, в русской маркировке - ППН. Профиль также используют для создания каркасных конструкций или для обшивки стен.

Профиль UD (ППН)

Потолочные профили часто используют для создания различных интерьерных элементов и обшивки стен, но для создания перегородок их использовать нельзя, так как их боковая сторона не подходит для крепления листов гипсокартона. Подробнее про ошибки при создании каркаса под гипсокартон читайте в статье «6 ошибок при монтаже каркаса для гипсокартона»

Стоечный профиль имеет обозначение CW или ПС. Стойки используют для усиления конструкции каркаса перегородок. На него можно крепить гипсокартон с двух сторон, это отличает его от потолочного профиля. Он различается по размерам сторон и по длине. Профиль CW вставляют в профиль UW. В результате этого получается обрешетка, к которой крепят гипсокартон.

Профиль CW (ПС) для перегородок и обшивки стен.

Потолочный профиль обозначается буквами ПП (CD). Его используют для создания подвесных потолков, потолочный профиль еще называют несущим. Его вставляют в направляющие и крепят на прямых или анкерных подвесах. Также этот вид профиля подходит для обшивки стен и создания декоративных конструкций из гипсокартона.

Профиль CD (ПП)

Соединение профилей при монтаже потолка.

Использование потолочного профиля для обшивки стены.

Арочный профиль – еще один элемент, который используют для обшивки стен и перегородок, его применяют для создания арок в дверных проемах. Конструкция обычно зависит от конкретного производителя и применяется он реже, чем вышеперечисленные.
