Как правильно сделать теплый пол своими руками. Технология монтажа кабельного теплого пола своими руками

11.02.2023 в 06:41
Содержание
  1. Как правильно сделать теплый пол своими руками. Технология монтажа кабельного теплого пола своими руками
  2. Бюджетный теплый пол своими руками. Особенности, технические и нормативные ограничения
  3. Самый простой теплый пол. Принципы проектирования теплого пола
  4. Электрический теплый пол своими руками. Особенности монтажных работ
  5. Как сделать теплый пол с нуля. Достоинства и недостатки
  6. Водяной теплый пол своими руками в частном доме. Плюсы и минусы теплого пола.
  7. Как подключить теплый пол водяной. Теплый водяной пол от газового котла в доме — монтаж своими руками

Как правильно сделать теплый пол своими руками. Технология монтажа кабельного теплого пола своими руками

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

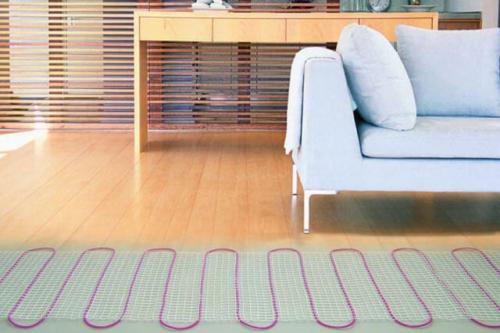

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Как правильно сделать теплый пол своими руками. Технология монтажа кабельного теплого пола своими руками

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L , где:

  • h — длина кабеля;
  • S — площадь;
  • L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

  1. В кухне, зале, прихожей — 150 Вт на м2;
  2. В спальне и детской — 120 — 150 Вт;
  3. В лоджии застеклённой — 200;
  4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

  • основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
  • дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

  • P1 — мощность;
  • P2- мощность обогрева м2;
  • 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

  1. Количество погонных метров нагревательного элемента;
  2. Площадь обогреваемой поверхности;
  3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

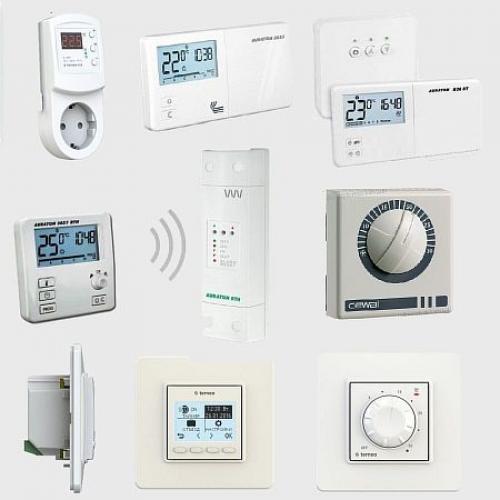

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Как правильно сделать теплый пол своими руками. Технология монтажа кабельного теплого пола своими руками

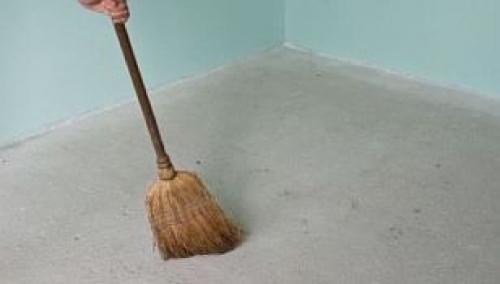

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Как правильно сделать теплый пол своими руками. Технология монтажа кабельного теплого пола своими руками

Бюджетный теплый пол своими руками. Особенности, технические и нормативные ограничения

Нормативные ограничения

Обычно инсталляция водяного обогрева полов рекомендуется в коттеджах или частных жилых домах. Установка же такой системы в помещениях постройки многоквартирного типа оправдана только при наличии автономного теплогенератора – газового либо электрического котла. Ведь в наиболее типовом случае с радиаторным отоплением от централизованных сетей, чтобы обустроить в квартире водяной ТП, потребуется собрать довольно объемный пакет разрешительной документации. При этом не всегда удастся получить официальное «добро», ввиду определенной специфики многоквартирного домостроения. Если же разрешение и будет получено, то оно будет основываться на серьезных требованиях к организации надежной многослойной гидроизоляции от затопления помещений размещенных этажом ниже.

СОВЕТ. Электрическая схема теплого пола поможет вам упростить монтажные операции, а также уйти от вопросов согласований с официальными органами.

Функциональность

Устройство теплого пола с водоциркуляционным подогревом может осуществляться по принципу вспомогательного источника тепла для повышения комфорта либо по системе основной энергетической установки. В первом случае площадь охвата помещений трубопроводами контуров не играет решающей роли и подбирается согласно требованиям к дополнительному теплу в локальных зонах. Во втором – подогрев напольных покрытий должен осуществляться не менее чем на 70-95% их квадратуры (точный процент вычисляется с учетом теплосберегающих характеристик здания, среднестатистических погодных условий региона, а также других исходных данных).

Достоинства и недостатки

Одним из главных достоинств, которые в конечном итоге демонстрирует укладка водяного теплого пола, является минимизация энергетических затрат при обогреве помещений большой площади. Кроме того, если соблюдать правила монтажа, то прогрев напольного покрытия происходит равномерно, а перепады температур на его поверхности в различных частях практически не ощущаются. Немаловажной является и эстетическая составляющая – отсутствуют радиаторы, нет необходимости в установке на них декоративных коробов (решеток), коммуникационные трубы полностью спрятаны в технологические ниши или замурованы.

В ряду недостатков или сложностей, обозначены:

  • сравнительно сложный и трудоемкий монтаж водяного теплого пола;
  • необходимость точного следования технологии соединения труб, чтобы предотвратить возможные протечки;
  • подъем поверхности напольного покрытия не менее чем на 7-10 см;
  • в случае возникновения аварийной ситуации, ремонт греющей плиты грозит большим объемом демонтажных работ (если контура ТП установлены в цементно-песчаную стяжку).

Самый простой теплый пол. Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

водяной теплый пол

Самый простой теплый пол. Принципы проектирования теплого пола

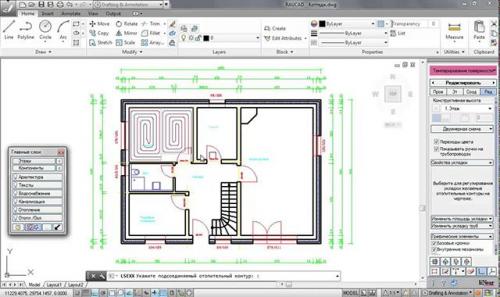

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

  • В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
  • Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
  • В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
  • Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре . Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

  • Для трубы диаметром 16 мм максимальная длина 70—90 м.
  • Для трубы диаметром 17 мм – 90—100 м.
  • Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Самый простой теплый пол. Принципы проектирования теплого пола

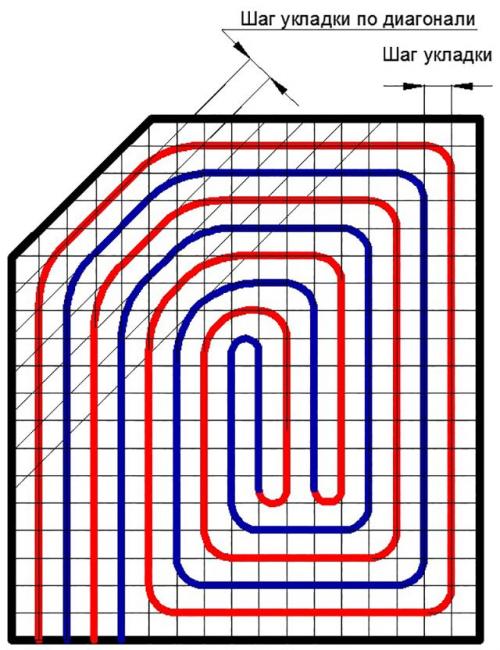

Графическое отображения шага раскладки трубы теплого пола

  • В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
  • В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
  • Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

  • Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

Самый простой теплый пол. Принципы проектирования теплого пола

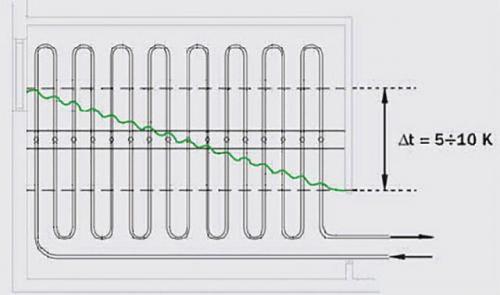

Укладка трубы теплого пола змейкой

  • Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

Электрический теплый пол своими руками. Особенности монтажных работ

Электрический теплый пол может быть установлен под различные виды напольного покрытия. Чаще всего его монтируют под плитку и линолеум. Поэтому стоит рассмотреть особенности установки системы именно под данные отделочные материалы.

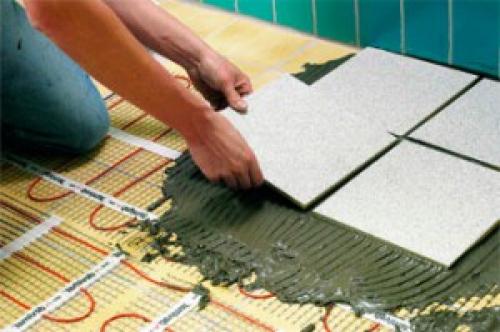

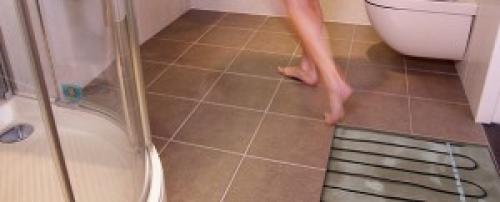

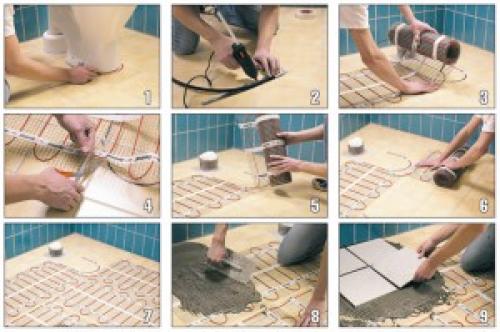

Теплый пол под плитку

Электрический теплый пол своими руками. Особенности монтажных работМногих интересует вопрос, планируя установить теплый электрический пол под плитку – монтаж какого именно типа теплого пола предпочтительнее? Сегодня в строительных магазинах представлено множество разных вариантов. Лучше всего приобретать уже готовые комплекты теплых полов. Это гораздо проще, поскольку не придется самостоятельно подбирать отдельные элементы системы. Хорошо также подходит под плитку теплый пол инфракрасного типа. Но предпочтительнее все же использовать электрические маты.

Электрический теплый пол своими руками. Особенности монтажных работВ виду того, что технология укладки электрического теплого пола под плитку несложная, многие выполняют монтаж самостоятельно. Главное, придерживаться алгоритма. Сначала пол следует выровнять. Поверхность не должна иметь дефектов: впадин, выпуклостей. Далее – разметить месторасположение нагревательных матов, определить, где будет находиться термодатчик, терморегулятор. Под мебелью подогрев лучше не располагать. Где лучше установить датчик, можно узнать, прочитав инструкцию к терморегулятору.

Электрический теплый пол своими руками. Особенности монтажных работОпределившись с местом для термодатчика, нужно проделать штробу от устройства к месту его установки. Провести монтаж датчика. Заложить место укладки шпаклевкой, цементом либо алебастром. Потом можно приступить к раскатыванию матов. Чтобы зафиксировать теплый электрический пол под плитку своими руками, можно использовать бумажный скотч. Это не даст полотну сдвинуться при кладке плит. Пожалуй, самым трудным и ответственным в оборудовании системы теплый пол в данном случае является укладка плитки. Делать это нужно аккуратно, на специальный клей, выравнивая изделие при помощи уровня.

Таким образом, монтаж теплого электрического пола под плитку не отличается особой сложностью. И подобную работу можно проделать и самостоятельно. Главное иметь определенный уровень знаний, опыт и необходимые инструменты.

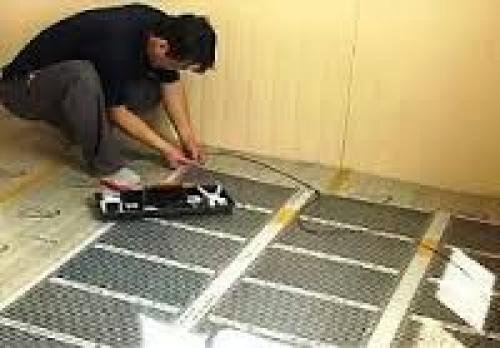

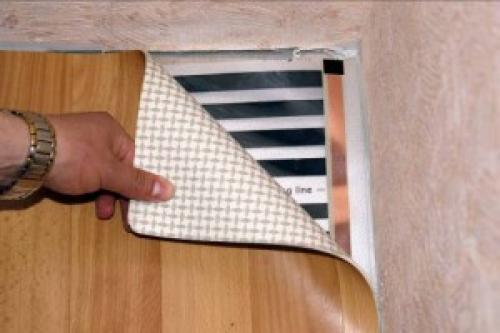

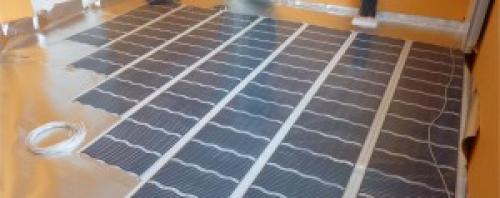

Теплый пол под линолеум

Электрический теплый пол своими руками. Особенности монтажных работТеперь стоит рассмотреть, как установить электрический теплый пол под линолеум. Целесообразность установки подобной системы под линолеум зависит от качества материала. Ведь при нагреве пленочное покрытие может выделять вредные токсины. Да и со временем материал может дать усадку. А это крайне негативно скажется на внешнем виде.

Электрический теплый пол своими руками. Особенности монтажных работЛинолеум может быть искусственным и натуральным. Предпочтительнее, конечно, использовать последний вариант. Поскольку при нагреве никаких вредных веществ материал выделять не будет. Отличным выбором будет многослойный ПВХ линолеум. Это достаточно надежное, высокопрочное изделие, которое хорошо передает тепло. Чтобы сделать пленочный теплый электрический пол под линолеум своими руками нужно сначала удалить старое покрытие.

В случае если пол имеет дефекты, неровный, то имеет смысл залить небольшую стяжку.

Электрический теплый пол своими руками. Особенности монтажных работПостелить слой теплоизолирующего материала. Желательно, экструдированный пенополистирол. Далее в целях повышения КПД системы постелить теплоотражающий слой. Можно также застелить поверхность пенофолом. Данный материал обладает и теплоотражающими, и теплоизолирующими свойствами. Поэтому в этом случае слой пенополистирола не потребуется.

Электрический теплый пол своими руками. Особенности монтажных работТеперь следует разрезать нагревательную пленку на куски нужного размера. И постелить материал. Важно выдерживать расстояние в 10 см от стен. Прикрепить полосы к теплоизоляционному слою можно при помощи скотча. Поверх пленки желательно уложить слой вспененного полиэтилена. Ведь линолеум – достаточно мягкий материал, под воздействием внешнего давления может прогибаться. Полиэтилен исключит эту вероятность. Далее следует приступать к укладке линолеума. Гвозди при этом желательно не использовать. Рекомендуется положить 2 полотна и зафиксировать их двусторонним скотчем.

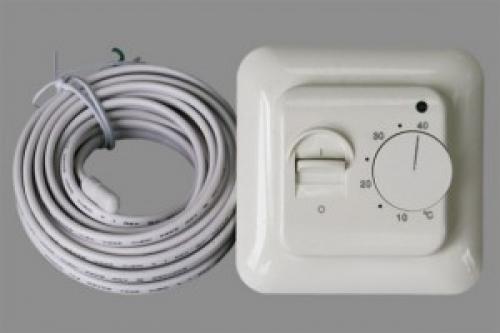

Подключение теплого электрического пола осуществляется через терморегулятор. А какой лучше купить датчик температуры для теплого пола, можно прочитать  здесь . Подробная схема подключения теплого пола к электричеству описана в инструкции к изделию. Обычно, подключение проводится через электрощит либо розетку.

Как сделать теплый пол с нуля. Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

  1. Высокий уровень комфорта . Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
  2. Экономичность . Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
  3. Возможность настройки температурного режима . Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
  4. Простота монтажа . Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Как правильно сделать теплый пол своими руками. Технология монтажа кабельного теплого пола своими руками 13

Недостатки тоже имеются:

  1. Высокая себестоимость . Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
  2. Уменьшение объема помещения . Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
  3. Требовательность к напольному покрытию . Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Водяной теплый пол своими руками в частном доме. Плюсы и минусы теплого пола.

Думаю стоит начать с плюсов. Ведь они всегда приятней и греют душу.

  • Теплый пол под ногами создает комфорт в доме , особенно в зимний период , а также летом когда отключают отопление , если у вас электрические теплые полы. Всегда можно запрограммировать время включения , например утром в 7 часов. Чтобы вы встали и зайдя на кухню ходили по теплому полу.
  • Отсутствие плесени . Например в ванной или другом сыром помещении теплый пол подсушивает воздух . И тогда у вас не будет плесени.
  • Эстетический вид в квартире или доме. Вопрос конечно вкуса. Но все же отсутствия батарей делает вид в помещении более приятным и симпатичным.

Теперь небольшая ложка дегтя в боченок с медом. Минусы теплого пола.

  • Полностью обогревать теплым полом очень трудно . Это касается в основном очень холодных районов. Ведь для обогрева в сильные морозы требуется нагреть пол до достаточно высокой температуры . Что уже некомфортно для ног или сидеть на нем.
    Поэтому теплый пол и стал очень популярен в Европе. Так как там нет сильных перепадов и очень сильных морозов.
  • Теплый пор инертен , то есть сложно набрать точно температуру. Ведь нужно некоторое время чтобы нагреть пол , так как при нагреве нагревается стяжка под полом. Этого недостатка в некоторой степени лишены разные виды электрических полов.
  • Большие потери при обогреве. Так как в полах по грунту например вы нагреваете еще и грунт и конструкции дома. А не только конкретное помещение. По сути вы частично греете улицу.
  • При установке электрических теплых полов обычно у владельцев большие затраты на отопление. Так как обычно электричество более дорогое.
  • Теплый пол более сложен в обслуживании и возможны различные трудно устранимые проблемы. Например если водяной пол потечет вам придется вскрывать стяжку и искать течь. При выходи из строя электрического пола , придется делать тоже самое.
  • Еще один недостаток теплых полов , в частности водяных. Это то что у вас в летний период пол холодный . Что ни есть хорошо.
  • При установке теплого пола надо учитывать напольное покрытие. Оно должно быть предназначено под этот теплый пол. В проиивном случае оно может деформироваться или выделять вредные вещества . Например ламинат не предназначенный для теплого пола выделяет формальдегиды, которые содержатся в клеях.

Источник: https://mebel-doma23.ru/novosti/sekrety-ukladki-vodyanogo-teplogo-pola-svoimi-rukami-plyusy-i-minusy

Как подключить теплый пол водяной. Теплый водяной пол от газового котла в доме — монтаж своими руками

Если вы решили сделать в доме своими руками теплый водяной пол от газового котла, обязательно изучите правила безопасности и все тонкости выбора материалов и монтажа, от которых зависит не только качество обогрева, но и спокойствие всей семьи.

Почему именно газ? Ответ прост – это наиболее выгодный вариант.

Предлагаем так же узнать как подключить водяной теплый пол к бойлеру .

Принцип работы теплого водяного пола от газового котла

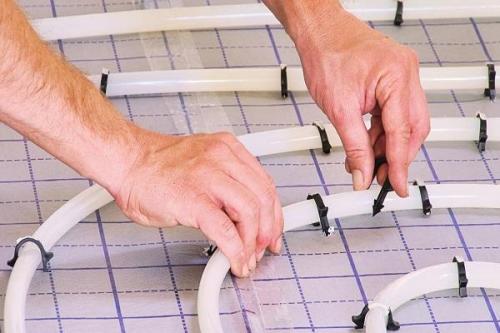

Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.

Как подключить теплый пол водяной. Теплый водяной пол от газового котла в доме — монтаж своими руками

Намного проще монтировать систему от централизованного отопления, но это неудобно – придется ждать отопительного сезона. Газовой системой можно пользоваться круглогодично.

Газовый котел – специализированный агрегат, производящий нагрев воды и охлаждение жидкости посредством природного газа. Система оснащается узлом смешивания теплоносителя, который имеет коллектор, термостатический смеситель и насос, благодаря чему поддерживается необходимый температурный режим. Горячая вода движется по контурам.

Подготовительные мероприятия

Перед тем, как начать монтаж теплого водяного пола, подготовьте инструменты, материалы, помещение, сделайте определенные расчеты, составьте схематический план системы, а так же составьте проект и получите все необходимые разрешения от газовой службы.

Требования к помещению

Газовые котлы относятся к взрывоопасному оборудованию, поэтому придется придерживаться основных нормативов к помещению, которые обеспечивают безопасную эксплуатацию:

  • минимальная высота потолка – 2,5 м;
  • нельзя устанавливать котел так, чтобы он касался других предметов мебели – соблюдайте дистанцию со всех сторон в 50-70 см;
  • стены в комнате с газовым котлом должны быть огнестойкими (сделать отделку несгораемыми материалами);
  • обязательно устанавливается вентиляционная система;
  • минимальная площадь помещения – 4 кв. м;
  • в комнате устанавливают контур заземления;
  • в зависимости от мощности котла подбирается сечение дымохода;
  • дверь в помещение должна иметь ширину в 80-100 см;
  • в комнате должен быть выход к центральному газопроводу и источнику водоснабжения;
  • обязательно наличие трубопровода с холодной водой.

При наличии центрального водопровода отпадает необходимость использования насоса. Это значительно экономит семейный бюджет. Для подключения системы водяного пола требуется коллекторный распределительный узел.

Проведение расчетов и создание проекта

Проектирование является важным этапом. В первую очередь создается схема дома с комнатами, где будут располагаться трубы (со временем люди забывают точное расположение системы, а план позволит её увидеть). Обязательно продумайте, где будет устанавливаться мебель, так как в этих местах трубы не прокладываются.

Есть и другие нюансы, которых надо придерживаться:

  • один контур не должен превышать длину в 100 м, так как снижается эффективность обогрева;
  • длина всех контуров должна быть примерно одинаковой (допускается расхождение в 10-15 м);
  • от стен отступают на 28-35 см;
  • расстояние между трубами – 10-20 см (при суровых климатических условиях должен быть минимальный показатель).

Один из важнейших моментов – проведение всех расчетов. С такой задачей справиться самостоятельно сложно, поэтому данную процедуру лучше доверить профессионалам.

Рассчитать количество труб можно следующим образом: L = S / N * 1,1 , где L – длина труб, S – площадь помещения, N – длина шага, 1,1 – 10% запаса для разворотов трубы.

К примеру:

  1. S = 50 кв. м.
  2. N = 0,2 м.
  3. 50/0,2*1,1 = 275 м.

В этой цифре не забудьте прибавить расстояние до коллектора, умноженное на 2, так как проходит 2 трубы (к коллектору подающему и обратному). Обязательно учитываются теплопотери, ширина стен, используемый материал для напольного покрытия и т. д.

Пример схемы расположения водяного пола:

Немаловажно продумать способ устройства труб. В основном применяется 3 метода:

  1. Змейка представляет собой петлеобразную систему, которая охватывает всю площадь. Петли располагаются от стены до стены, но горячая вода проходит только по одной стороне.
  2. Двойная змейка отличается от обычной тем, что горячие трубы располагаются по всей комнате.
  3. Улитка или спираль – оптимальный вариант для частного дома, так как обогревается вся площадь.

Инструменты и материалы

Первое, что надо выбрать, – это трубы. Они изготавливаются из разных материалов, отличаются диаметром. Что используется:

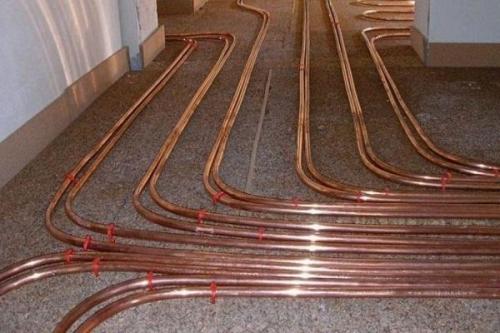

  • Медные трубы считаются самыми лучшими, так как они прочные, надежные и имеют высокую степень теплоотдачи. При этом стоимость – наиболее высокая.

Как подключить теплый пол водяной. Теплый водяной пол от газового котла в доме — монтаж своими руками
