Как построить каркасный дом СВОИМИ руками. В чем заключается технология строительства каркасного дома: поэтапно и с картинками
Строительный рынок последние несколько лет заполонили так называемые каркасные дома, которые еженедельно в огромном количестве возводятся как фирмами, так и своими руками.
Причина такой любви к «каркасникам» кроется в простоте возведения и темпах строительства.
Поэтапное строительство каркасного дома позволяет за один сезон смонтировать полноценный жилой дом, который будет достаточно презентабельно выглядеть, и отличаться привлекательной ценой и экономичностью в обслуживании. Технология проста для понимания и реализации своими руками.
В чем суть строительства
Каркасный дом своими руками
Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр. Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

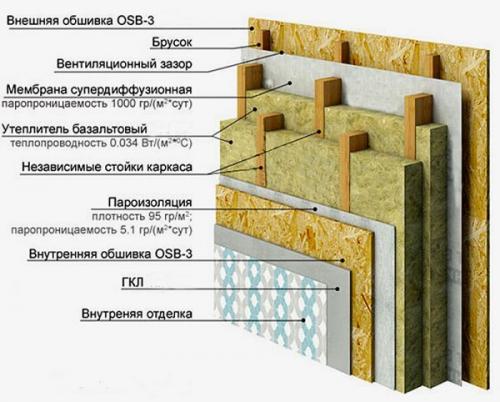

Стена дома в разрезе без дополнительного утепления пенопластом
Какие же материалы формируют стену?
- утеплитель минеральная вата
- утеплитель листы пенопласта
- гидроизоляция в виде пленки или мембраны
- пароизоляция в виде диффузионной мембраны
- листы ОСБ
- внешняя и внутренняя отделка
Утепление каркасного дома , как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта.
Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

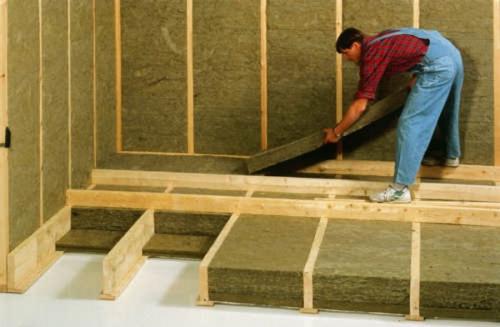

Утепление дома своими руками с помощью матов
Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков. Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

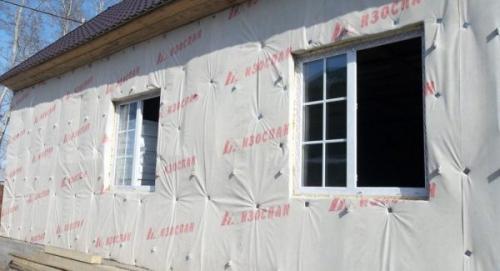

Гидроизоляция стен изоспаном в каркасном доме
Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать». Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше.
При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума. А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

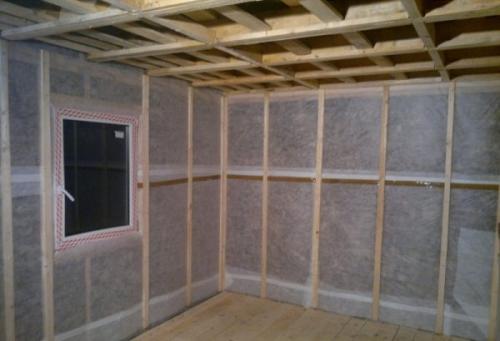

Пароизоляция стен изнутри дома с помощью мембраны своими руками
Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.
Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

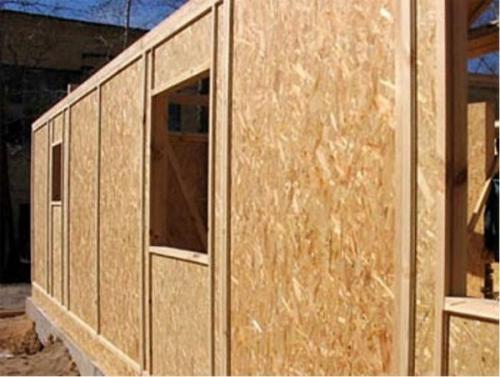

Обшивка дома ОСБ-плитами
Первый этап строительства: фундамент
Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:
- ленточный
- столбчатый
- свайный
Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов?
Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены.
Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором).
В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками.
Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента.
Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

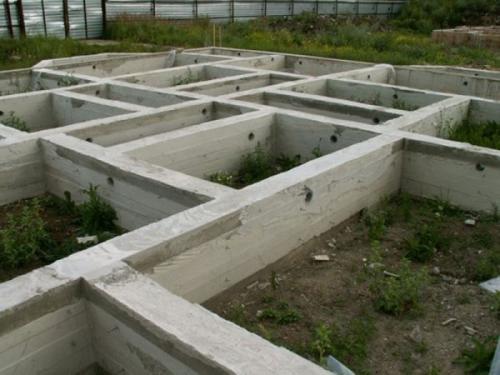

Ленточный фундамент своими руками
Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров.
Каркасный дом 6 на 3 СВОИМИ руками. Выбираем конструкцию
Во время строительства коттеджа или большого дома никак нельзя обойтись без временного жилища, где бы строители могли отдыхать. Его установка должна выполняться быстро и иметь бюджетную стоимость. Отличным вариантом для решения этой проблемы является монтаж своими руками каркасной бытовки 3х6 м. В дальнейшем она сможет послужить также вместительным местом для хранения старых вещей, хозяйственного инвентаря и велосипеда.
Чтобы собрать бытовку размером 18 м2, необходимо прежде всего определиться с выбором ее конструкции.
Для этого можно сделать следующее.
- Купить готовый контейнер. Его понадобится только установить на посыпку из гравия. Этот вид бытовок считается самым доступным и простым. Единственное, что могут возникнуть сложности во время транспортировки.
Кроме этого, в готовых контейнерах сложно делать проемы. За счет большого объема металла подобные конструкции стоят дорого.
- Изготовить каркасную конструкцию. Это самое оптимальное решение, так как строительство не потребует больших финансовых затрат. Каркас можно изготовить из дерева или металла. Деревянные конструкции легко укрепляются на фундаменте, быстро разбираются и привлекательно выглядят в ландшафтном дизайне участка. У металлических конструкций каркас сварной, они характеризуются прочностью и долговечностью.
Единственное, что металлические бытовки стоят дорого и имеют большой вес, что усложняет транспортировку.
- Применить сборно-щитовой способ. Это самый простой вариант изготовления бытовки, для монтажа которой вначале собирается щит из рам и досок. Рамы собираются на земле, после чего выполняется их обшивка досками, в итоге получается короб. Завершается изготовление бытовки настилкой полов и обшивкой таких поверхностей, как потолок и стены, для чего обычно используют листы ДСП или фанеры. Кроме этого, устанавливаются двери.
Минус таких видов заключается в том, что их можно эксплуатировать только один сезон, из-за отсутствия несущих элементов они не выдерживают сильных нагрузок и морозов.
Как только тип конструкции выбран, остается решить вопрос с подготовкой документации. Для этого готовится проект будущей бытовки и смета. Постройка 3х6 м считается универсальной, поскольку может служить, как местом для отдыха, бани, так и мастерской или кладовой. Обычно при создании проектов выбирается типовая схема с жилым помещением и тамбуром (13,5 и 4,5 м2). По желанию можно добавить перегородки, которые будут отделять складское помещение, кухню и санузел от жилой комнаты. В чертежах обязательно обозначаются оконные проемы и внутренние двери.
Что же касается сметы, то чтобы правильно рассчитать всю стоимость сооружения бытовки, нужно учитывать не только расходы по закупке стройматериала, но и стоимость их доставки, монтаж.
Чтобы сэкономить на строительстве, многие владельцы дач и строительных площадок предпочитают установку выполнять своими руками, это позволяет значительно экономить на найме мастеров.
Каркасный дом 3 на 4 СВОИМИ руками. Шаг второй. Каркас, нижняя обвязка
Схема сборки каркасного дома и любых построек своими руками подразумевает использование деревянных материалов.

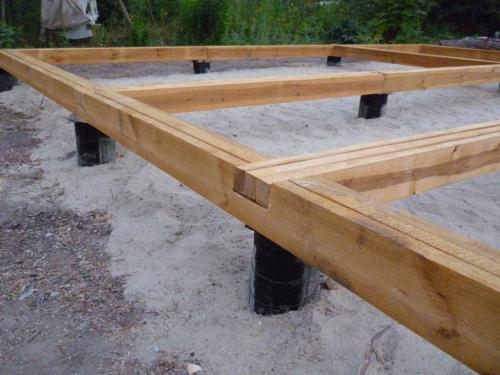

Каркас будет состоять из стандартных брусьев, 150х150 или 150х200. Из них формируется рамка, уложенная на верхней части фундамента, в углах брусья соединяются методом «в полдерева». Крепятся между собой стальными уголками, а к основанию фундамента так, как позволяет его конструкция, – при помощи анкеров или шпилек.
Допустимо использовать более тонкие бруски, сложив их вместе. Главное, чтобы вся система смогла выдержать общий вес дома. Если фундамент монолитный (ленточный), то хватит в два раза меньшей толщины брусьев, но ширина должна быть равной ширине железобетонной балки.

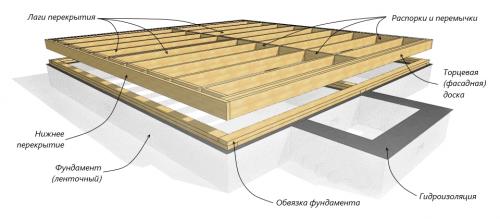

В средней части обвязочной рамы должны присутствовать дополнительные поперечные элементы, для лучшего распределения нагрузки по всей плоскости и большей жесткости. Это балки цокольного этажа. В сечении, как правило, такие же, как и брусья, обвязки. Крепление – в полдерева, с применением металлических пластин и уголков.
Чем больше площадь первого этажа, тем больше поперечных балок устанавливается на раму. Иногда их ставят для каждой отдельной комнаты (помещения).
Часто мастера укладывают черновой и чистовой настилы пола до возведения стен, это удобнее. При этом следует учесть, что потребуется защищать деревянные поверхности от дождя при помощи полиэтилена.
Не стоит забывать о необходимости обработки древесины антисептическими составами. Нижнюю часть конструкции нужно тщательно обработать, от срока ее службы будет зависеть продолжительность «жизни» всего дома.
К нижним частям балок перекрытия присоединяются черепные бруски, к которым будут крепиться доски или фанера.
Для чернового пола можно применять хорошо высушенный материал, не обязательно первого сорта. Доски следует плотно подгонять друг к другу, для улучшения теплоизоляции.
На черновой пол нужно уложить 1-2 слоя толстого полиэтилена, пристрелив его при помощи строительного степлера.
Производится укладка изолирующих материалов. Это может быть минеральная вата или керамзит. Часто материалы комбинируют, тогда керамзит засыпается в первую очередь.
Затем изоляция накрывается еще одним слоем пленки. Напольные покрытия застилаются в конце отделочных работ.
Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)
В этот раз я решил исправить ошибки и описывал все действия в тексте и делал картинки из Архикада, чтобы все, кто не может смотреть
Продолжаем наши уроки проектирования! В прошлый раз мы рассчитали и спроектировали в Архикаде сваи и их обвязку (ростверк). Сегодня переходим к следующему этапу — лагам пола, бриджингами и черному полу.
Итак, напоминаю, что мы делаем проект одноэтажного каркасного дома 6*9 с небольшим крыльцом.
Обвязка свай сделана из трех досок 200*50. Балки пола мы будем делать из них же, так как они достаточны для наших нагрузок и при этом удобно покупать больше пиломатериала одного сечения.
В прошлый раз мы остановились на том, что у нас есть 3 ряда свай и соответственно ростверка. А значит очевидно что балки пола мы будем пускать поперек их, т. к. у нас между ними пролет менее 3 метров, а вдоль — 9 метров, чем больше пролет, тем сложнее его перекрыть и нужны доски большего сечения, так что пускать вдоль балки нет никакого смысла.
На получившийся пролет в 2,7 метра согласно калькулятору нам хватает доски 169*50, мы берем 200*50 с запасом.
Делаем шаг балок (лаг) пола - 625 мм. Это позволяет не резать OSB размером 2500*1250.
С другой стороны, придется резать утеплитель, так как редкий утеплитель влезет в 575 мм (625 минус толщина балки 50 мм), поэтому я рекомендую использовать строганные балки 45 мм или использовать эковату.
Так или иначе, я выбрал шаг 625 (кроме первой лаги, у нее шаг 600 мм, чтобы все было красиво и ровно опять же с OSB)
В итоге у нас получается, вот такая картина с лагами.
Давайте перейдем к перемычкам пола. По правилам они должны идти с шагом не реже 2,5 метров, но на практике я всегда делаю их с шагом 1250 мм (чтобы стыки ОСБ не висели в воздухе). Не забываем, что первый бриджинги (начинаем снизу) должен быть с шагом 1225 мм (для красивой раскладки)
Итого получается:
Так, теперь не забываем, что бриджинги нужны нам еще и под стены которые идут вдоль лаг (обычно фронтонные), иначе они будут упираться только на 50 мм доски, что не очень хорошо. Это один из методов для поддержки этих стен я использую именно его.
Теперь давайте посмотрим на планировку, мы видим 5 внутренних стены. Три идут поперек лаг, с ними проблем нет, они хорошо стоит на лагах. А вот с двумя, которые вдоль — нужно поработать, т. к. они лежат просто на фанере, при том, что они несущие.
Добавляем бриджинги с шагом 625 и под них!
Включаем слой ростверка и что мы видим! Несколько центральных бриджей очень близко к центральному ряду. Используем халявную силу ростверка и сделаем пол еще крепчке, чуток сдвинем бриджи:
Наши итоговый красивые балки:
Ну все, можем приступать к плитам черного пола, в данном случае это ОСБ-3 размером 2500*1250мм и толщиной 22 мм.
Что важно знать, первый ряд кладем плиту стандартно, а вот со второго уже нужен шахматный порядок, начинаем с половинки плиты. И так дальше делаем через ряд. В итоге получается вот такой пол:
Заметьте, все плиты и в длину и в ширину у нас лежат или на лагах или на бриджах и никогда не висят в воздухе, это важно.
