Технология укладки тротуарной плитки на песок. Укладка тротуарной плитки своими руками: пошаговая инструкция
Весь последующий рабочий процесс делится на несколько этапов, которые выполняются с особой тщательностью, чтобы сооружение получилось качественным и долговечным. И если вам удалось сэкономить на плиточном материале, укладку его рекомендуется выполнять в строгом соответствии с технологией. Основание не даст просадку, а площадка выдержит предполагаемые нагрузочные воздействия.
Устраиваем подушку
Первый этап пошаговой инструкции по укладке тротуарной плитки своими руками на песок – устройство песчаной подушки. По выложенному в траншее геотекстильному полотну рассыпается песок пятисантиметровым слоем, разравнивается и обильно увлажняется.
В солнечный день для его просушки достаточно от двух до четырех часов, в других погодных условиях выжидают не менее суток, после чего подушку вновь разравнивают и засыпают щебенкой, высота слоя которой составляет десять сантиметров.
После дополнительной трамбовки по щебенке вновь подсыпается песок, заполняющий образовавшиеся пустотные участки. Этим дополнительным слоем основа выводится в «ноль». Остается утрамбовать и увлажнить подушку, и она полностью готова к укладке.

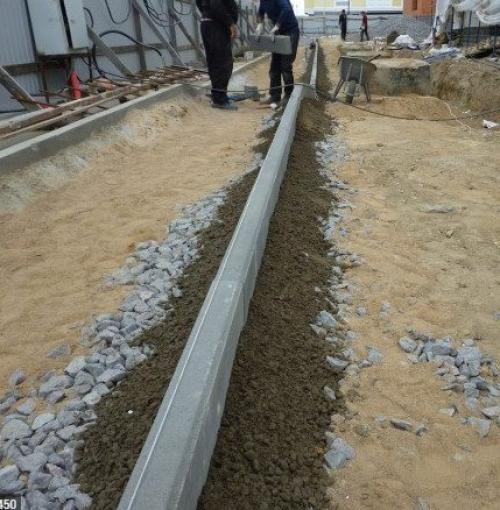

Устанавливаем бордюры
Технология укладки тротуарной плитки во дворе частного дома продолжается с установки бордюров. Они представляют собой своеобразные ограничители, не позволяющие будущей тротуарной дорожке разваливаться. Установка их выполняется по предварительно подготовленной траншее, дно которой укреплено щебенкой, присыпанной песком. На такую подушку по строительному уровняю укладывают бордюры, фиксируя их между собой растворной смесью, приготовленной из песка и цемента. Технология укладки бордюрного камня в дорожку израствор изпредполагает устройство высоты на один – два сантиметра выше основной поверхности, чтобы обеспечивался
Обратите внимание на высоту установки бордюра.
Бетонные замки высыхают в течение суток, после этого канавы, в которые установлены бордюры, засыпаются грунтом, вынутым из траншеи. По одной из внутренних сторон выкладывается сток из желобов , на сторону его устраивается уклонный угол всей дорожки.

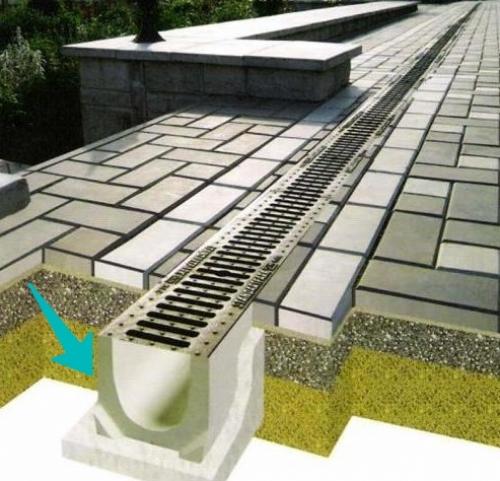

Стоки бывают разные, но их назначение одно — уводить осадки.
Укладка тротуарной плитки без трамбовки. От профи: укладка тротуарной плитки на геотекстиль своими руками
Доброго времени суток, уважаемые читатели нашего журнала.
Меня зовут Ростислав, мне 37 лет, и я – строитель с двенадцатилетним стажем. Начинал я на стройке подсобником — как и многие. Работал по правилу: «принеси, подай, придержи и не мешай». Но время прошло — я вырос годами и профессионально, приобрёл личный инструмент и начал работать самостоятельно.
Первое моё правило при выполнении какого-либо проекта – это тщательная подготовка материала и инструмента для достижения хорошего конечного результата.
Сегодня хочу с Вами поговорить о красоте Вашего приусадебного участка и рассказать, как этот участок сделать уникальным и единственным в своём роде. В интернете очень много статей на тему как изготовить и уложить тротуарную плитку, но я хотел бы поделиться с Вами собственным опытом — как я за месяц обустроил участок площадью 280м2.
Речь пойдёт о технологии укладки тротуарной плитки.
Тротуарная плитка уверенно заняла свою нишу в декорации приусадебных участков, понемногу вытесняя своих прямых конкурентов — асфальтирование и бетонирование.
| Достоинства тротуарной плитки: • Стойкость к температурным перепадам. Благодаря такому свойству данный материал может быть использован в любых регионах независимо от климатических условий; • Экологичность. Для изготовления тротуарной плитки используют только натуральные компоненты. Опасные соединения не встречаются в современных материалах. Как дополнение можно заметить, что применение такой плитки не способно повредить окружающей среде; • Солнечные лучи никак не меняют структуру материала. Таким образом, под лучами палящего солнца плитка не будет плавиться, чего нельзя сказать об асфальте. |
И самое главное достоинство это — естественное дренажирование атмосферных осадков в грунт, без их задержки на поверхности.
Перед тем как приступить к работе, прочитайте эту статью до конца, потому что в конце будут приведены расчёты с которых нам надо будет начать подготовку к выполнению.
Итак, материалы и инструменты:
Материалы
1.Тротуарная плитка.
2. Бордюры: дорожные, тротуарные.
3. Желоба
4. Цемент марки 400.
5. Песок
6. Щебень, фракции 5х20мм.
7. Отсев, среднезернистый
8. Геотекстиль
Инструменты
1.Гидроуровень.
2.Колышки (деревянные или арматурные).
3.Леска.
4.Рулетка.
5.Угловая шлифовальная машина (болгарка)
6.Ручная трамбовка или трамбовочная машина.
7. Бетономешалка.
8. Тачка.
9. Лопата.
10. Резиновый молоток, вес 400грамм.
11. Трубы направляющие 20 – 30мм в диаметр.
12.Правило или ровная рейка 50х50мм
Итак, приступая к работе на объекте, сначала необходимо тщательно высчитать квадратуру участка, на котором будут проводиться работы. Это можно сделать с помощью калькулятора, который есть у нас на сайте.
Подбор тротуарной плитки и бордюров для дорожки
Следует учесть, что при заказе или покупке тротуарной плитки, нужно приобретать материал больше просчитанной площади на 5-7 %, потому что при укладке и транспортировке очень часто на плитке могут появиться сколы. Также надо учитывать подрезы и если после укладки у Вас останется 10-15 штук, они могут Вам пригодится в случае ремонта или в других непредвиденных ситуациях. Также посчитаем метраж бордюров и желобов.
Хочу акцентировать внимание на том, почему именно тротуарная плитка «Старый город». Эта плитка имеет ряд достоинств.
Во-первых: размер плитки — четырёхкомпонентный, то есть комплектация состоит из четырёх разных размеров.
Укладка тротуарной плитки на песок с цементом. Подготовка грунта
Подготовительный процесс включает несложные земельные работы, которые можно выполнить без привлечения спецтехники.
- Выравнивание площадки . Почва под прокладку должна быть выровнена с учетом запланированного уклона. Технология укладки тротуарной плитки на песок с цементом предполагает устранение всех неровностей, корней деревьев и камней.
- Уплотнение грунта . Земля под плиткой должна быть хорошо утрамбована, иначе могут возникать проблемы с обустройством песчаной и щебневой подушки. Кроме того, только качественно уплотненный грунт станет надежной основной, на которой плитка не будет проседать, деформироваться и растрескиваться.
- Углубление . Первый щебневый слой должен располагаться немного ниже уровня земли. Но после укладки всех слоев и плитки покрытие должно на 3-4 сантиметра выступать над землей.
Выравнивание и углубление обеспечивается путем снятия верхнего слоя грунта. Снимать нужно около 20 сантиметров. Это касается пешеходных путей и площадок. Под автомобильный подъезд нужно углубление в 30 см.
После снятия нужной толщины грунта можно приступать к утрамбовке. Для начала землю увлажняют шлангом с разбрызгивателем. После этого применяют специальный инструмент.
Монтаж бордюров и стоков
Еще до укладки плитки нужно установить ограничители, а именно – бордюры. Для укладки тротуарной плитки на щебень данный этап не обязателен, но желательно это сделать, так как без ограничителя плитка со временем будет смещаться или разъезжаться в стороны.
Для бордюров выкапываю вдоль уже готового углубления траншеи. Их глубина должна быть немного больше глубины основного углубления. На дно траншей засыпают щебень, затем песок. После этого выставляют бордюры, используя уровень.
Для фиксации бордюров нижнюю их часть, расположенную в углублении, заливают бетонным раствором. После застывания раствора все фиксирующие элементы вынимают, стыки заделывают растворным составом, а потом засыпают бордюры землей до нужного уровня.
Вдоль бордюра, расположенного со стороны уклона дорожки можно проложить сток для воды. Стоки могут быть расположены и с двух сторон от тротуара.
Щебневая подушка
Профессиональные строители основание, подготовленное под плитку покрывают геотекстилем. Потом засыпают щебнем, выдерживая уклон. Очень важно понимать какой щебень нужен для укладки тротуарной плитки. Это должен быть материал фракции от 20 до 40 мм. Толщина насыпи должна быть 10-15 см. Щебневому слою необходимо придать форму, соответствующую будущей площадке или дорожке. Так, кроме того, что дорожка будет иметь небольшой уклон, она может быть выпуклой или просто ровной.
Для большей надежности всей конструкции поверх щебневой подушки можно насыпать песок слоем в 3-5 см., а сверху уложить еще один слой геотекстиля с напусками на бордюры. Благодаря такому решению щебневая подушка изолируется от песчаной.
Геотекстиль для садовых дорожек: разновидности материала, выбор, примеры на фото
Песчаная подушка
Сверху на второй слой геотекстиля насыпают песок слоем около 5 см. Геотекстиль не даст песку просочиться в щебень, что исключит возможность проседания плитки. Песок можно использовать карьерный или речной.
Чтобы понять какой песок нужен для укладки тротуарной плитки, следует изучить различия между этими двумя почти одинаковыми материалами. Карьерный песок неоднороден, он включает песчинки разных размеров и примеси разных пород. Он используется для многих видов строительных работ, так как отличается хорошей адгезией (способностью сцепления с другими материалами). Однако для укладки тротуарной плитки больше подходит песок речной, который более однородный и чистый. Он лучше пропускает воду и стоит дешевле карьерного.

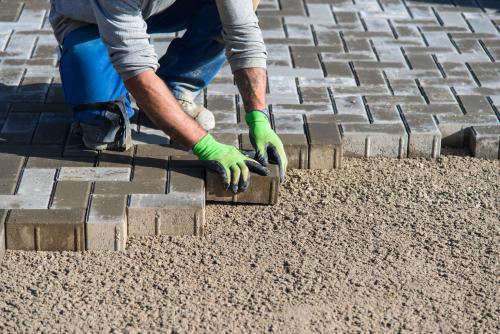

Укладка плитки
На подготовленную поверхность можно укладывать плитку. Кладку следует вести «от себя», то есть мастер должен находиться на только что уложенной поверхности, а на подготовленную песчаную подушку лучше не становиться. Между отдельными плитками при укладке надо оставлять зазоры в 2-3 мм. Для фиксации зазоров применяются специальные клинья.
Процедура укладки предполагает погружение плитки примерно на половину толщины в песок. Плитка укладывается рядами. После каждого ряда нужно проверять качество кладки и сразу устранять возникающие дефекты. Передвигаться по кладке во время работы следует очень аккуратно, чтобы не сместить плитки до полного их фиксирования.
Укладка тротуарной плитки на отсев. Подготовка основания под мощение тротуарной плитки
Прежде всего понадобится сделать разметку и вынос высотных отметок. После того, как данный этап будет пройден, можно перейти к одному из самых значимых вопросов – подготовке подстилающего слоя.

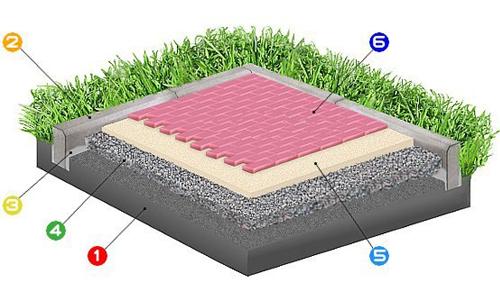

Схема укладки плитки: 1 — Грунт, 2 — Поребрик, 3 — Бетон, 4 — Щебень или шлак, 5 — Песчаный слой, 6 — Тротуарная плитка.
Подстилающий слой – это сыпучие материалы, находящиеся в уплотненном состоянии, которые располагаются между плиткой и существующим слоем грунта. В качестве материалов для подобного слоя могут выступать щебень, песок, отсев, цементно-песчаная смесь и так далее. Подстилающий слой может служить для двух целей:
- Защита тротуарного полотна от каких-либо движений грунта в зимний период времени.
- Вывод высотных отметок на заданные значения.
Структура подстилающего слоя состоит из следующих элементов:
- плитка;
- гранитный отсев либо цементно-песчаная смесь (ЦПС) (толщина 3 см);
- отсев либо песок (толщина 10 см);
- щебень (толщина до 20 см);
- существующий природный грунт.
Стоит знать, что существуют некоторые определенные технологии, касающиеся устройства подстилающих слоев:

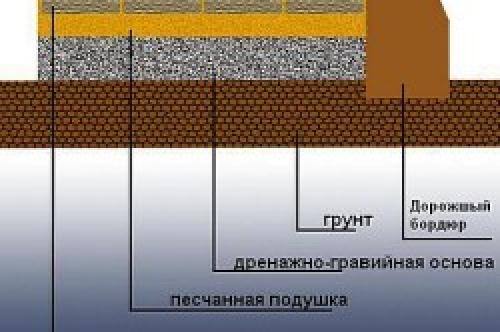

Схема мощения тротуара плиткой.
Первый вариант предназначается для сложных случаев (движение грузового автомобильного транспорта, проблемы с существующими природными грунтами и так далее):
- цементный раствор (толщина 3 см);
- армированный бетон (толщина 10-15 см).
Второй вариант предназначается для проезда легковых автомобилей:
- цементно-песчаная смесь (ЦПС) (толщина 3 см);
- отсев либо песок (толщина 10 см);
- щебень (толщина 20 см).
Третий вариант используется для возведения пешеходных дорожек:
- цементно-песчаная смесь (ЦПС) (толщина 3 см);
- песок (толщина 10 см);
- щебень (толщина 10 см).
Вернуться к оглавлению
Все о дереве и деревообработке – 1poderevu.ru .

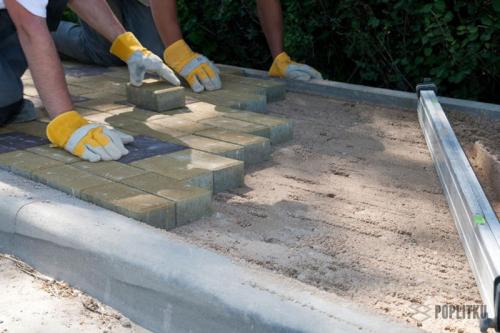

Укладка плитки на песок без цемента. Укладка на песок без цемента
Самая оптимальная технология укладки тротуарной плитки на песок — без применения цементного раствора. Приготовьте следующие инструменты:
- столярный резиновый или деревянный молоток (киянка);
- грабли;
- уровень;
- рейки;
- щётка с жёсткой щетиной.
Подготовьте рабочую поверхность. К этому этапу работы нужно отнестись особенно внимательно. Чтобы правильно класть тротуарную плитку на песок, понадобится разметка. Для этого вбейте земляные колышки, затем натяните между ними шнур.
Чтобы между стыками плиточных элементов не росли сорняки, траншея предварительно застилается геотекстилем. В зависимости от назначения укладываемой дорожки, ширина защитного слоя бывает разной. Для пешеходной 15 см, для парковки гораздо шире в два раза (30 см).
Следующий этап в правилах укладки тротуарной плитки на песок:
- засыпать гравий, утрамбовать;
- теперь очередь песчаной структуры (лучше брать крупнозернистую);
- толщина песочного слоя 5 см (минимальная);
- уложенный слой выравнивается рейкой. Используйте уровень;
- хорошо утрамбуйте, залейте воды и оставьте сохнуть;
- основа готова, теперь ещё раз выровняйте поверхность.
Чтобы плиточные изделия при эксплуатации не поехали в разные стороны, нужно оградить их бордюрами. Уровень бордюров должен совпадать с плиточным.
Плиточные элементы выкладываются по направлению от себя либо диагонально. Чтобы избежать деформации и разрушения плитки в холодное время, придерживайтесь уклона в 2 градуса (для стока дождевых вод). Ниже предложено
Облицовочные работы не очень сложные и проделать их можно самостоятельно. Главное, в укладке тротуарной плитки, немного набить руку и соблюдать несложные правила в работе:
- первый элемент укладывается, прижимается и осторожно подбивается молотком;
- следите, чтобы детали не двигалась при укладке (при необходимости добавьте под песчаной смеси);
- следующий элемент укладывайте, ориентируясь на уровень предыдущего. И так весь рабочий процесс;
- зазоры могут быть не больше 5 мм;
- если остаются пустые места, заполните их плиточными частичками (используйте для разрезания болгарку).
Когда укладка на песок тротуарной плитки своими руками завершена, засыпьте всю облицованную поверхность песчаной структурой. Щёткой постарайтесь втереть песчаные частички в зазоры между плиточными элементами. Использовать облицованную дорожку можно через следующие сутки.

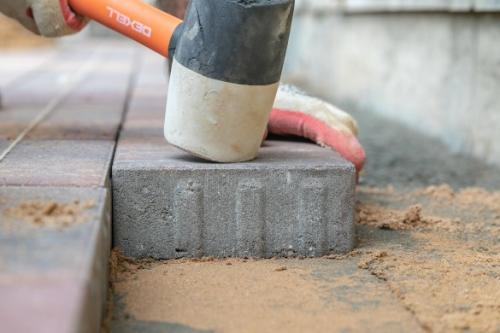

Укладка тротуарной плитки без подушки. Укладка вибропрессованной тротуарной плитки
Завершающим этапом мощения является укладка тротуарной плитки (брусчатки ) на подготовленное основание по выбранной схеме. Будет ли это сложный геометрический узор или упор на саму плитку за счет оригинальной фактуры, формы и палитры, определяется при разработке проекта. Благо, практически на каждую коллекцию существует несколько схем выкладки, используемых при мощении различных зон участка.
Укладку желательно проводить в сухую, теплую погоду – осадки и заморозки не только усложняют работу, но и негативно влияют на ее качество. Стандартный алгоритм выглядит следующим образом.
- Плитка укладывается по направлению от себя, от бордюра или края, начиная от нижней точки, к высокой.
- Основная масса коллекций предполагают наличие на каждой плитке шовообразователей (русты), обеспечивающих ровный шов между элементами.
- При мощении плиткой из серии Color Mix камни используют одновременно из нескольких поддонов.
- В процессе укладки необходимо контролировать плоскость – с этой целью используют как простейший строительный уровень и шнурку на колышках, так и высокотехнологичные лазерные нивелиры. Для подравнивания применяют резиновые киянки.
- Швы после укладки просыпают мытым, или кварцевым песком, чередуя засыпку с уплотнением до полного заполнения.
- Для окончательного выравнивания после укладки используют виброплиту с резиновым амортизатором (до 200 кг, до 20 кН). Если площадь мощения небольшая, можно обойтись увесистой резиновой киянкой. Также виброплиту на киянку стоит заменить при выборе плитки без фасок, чтобы избежать возможного повреждения кромок.
Укладка тротуарной плитки на гарцовку. Гарцовка для тротуарной плитки - что это?
Гарцовочная смесь применяется при изготовлении кладочных растворов, шпаклевке и выравнивании стен, обустройстве плавающих полов. Однако чаще всего она используется для кладки тротуарной плитки. Этот способ считается несколько устаревшим, но тем не менее является достаточно востребованным.
В состав гарцовки для тротуарной плитк и входят наполнитель и связующая часть. В качестве наполнителя чаще всего применяется кварцевый песок, реже — измельченные мрамор, керамзит и кальций; в качестве связующего вещества — цемент (чаще), гипс, глина или известь (реже). Не стоит путать эту смесь с цементным раствором: первая является сухой, в основе второго лежит вода.
Плюсы и минусы укладки тротуарной плитки на гарцовку
Среди основных преимуществ этого метода:
Долгий срок службы. Такое покрытие прослужит 10+ лет (столько же, как и уложенное на цементно-песчаный раствор).
Экологичность. В составе — только природные вещества.
Простота изготовления. Смешать компоненты достаточно просто, для этого не требуется каких-либо особенных инструментов. Кроме того, готовить вещество можно в любом объёме, так как оно не застывает.
Возможность реставрации. При повреждении покрытия его легко можно заменить.
Однако, у этого способа есть и свои недостатки.
Необходимость точно соблюдать пропорции гарцовки для тротуарной плитки . Если положить слишком много наполнителя, то кладка будет непрочной, если превысить процент связующего элемента — покрытие растрескается.
Необходимость иметь ровную бетонную площадку. В ёмкости смешивать вещества неудобно, поэтому нужна специальная поверхность (которой располагают не все).
Процесс приготовления гарцовочной смеси
Состоит из таких шагов:
- Приготовить необходимые компоненты: цемент (1 ведро) + песок (4 ведра).
- Подготовить строительную бетонную площадку (не ту, где планируется укладка!). Убрать весь мусор, вытереть воду (иначе получится цементный раствор).
- Высыпать составляющие и перемешать их.
Гарцовка готова. Теперь нужно приступать к процессу укладки.
Укладка тротуарной плитки на гарцовку
Необходимо:
- Подготовить площадку под укладку: разровнять ее, срезать бугры и засыпать ямы, проверить результат строительным уровнем.
- Уложитьдля разграничения.
- Постелить.
- Насыпатьмелкой фракции слоем в 10 см.
- Насыпать слой гарцовки под тротуарную плитку высотой 4-7 см.
- Утрамбовать смесь виброплитой — это влияет на схватывание и последующий срок службы покрытия.
- Увлажнить гарцовку водой и сразу же приступать к монтажу элементов.
- Заполнить швы между изделиями сухим составом до верхнего уровня поверхности.
- Поливать водой покрытие до полного схватывания (около недели).
Если вы прочли эту статью и решили, что монтаж под гарцовочное или другое основание слишком сложен для вас, то мы возьмем на себя решение этого вопроса.
Мы выполним в Екатеринбурге и Свердловской области с гарантией в 1 год. Цены — более чем адекватные. Точную сумму к оплате называем сразу после замеров и фиксируем её в договоре.
УКЛАДКА ТРОТУАРНОЙ ПЛИТКИ ПОД КЛЮЧ
укладка на готовое основание – от 400 р/м2по Екатеринбургу и всей Свердловской обл.Укладка тротуарной плитки на сухой раствор. Технология укладки тротуарнои плитки на сухую смесь
Укладка тротуарной плитки на сухую смесь состоит из нескольких этапов.
Разметка участка
Контуры будущей дорожки или площадки, замощенной тротуарной плиткой, следует обозначить, воспользовавшись рулеткой, колышками и бечёвкой. При этом нужно определиться с направлением свободного стока воды, отводя её в сторону газонов, водосборных лотков или приёмных колодцев. При укладке плитки уклон для водостока составляет 5 мм/1 погонный м.
Подготовка основания
Теперь следует подготовить ложе дорожки (площадки), для чего снимают слой земли на стандартную глубину 30-35 см. При небольшой высоте плитки (меньше 4-5 см) слой удаляемого грунта может иметь толщину 20-25 см.
Если земля на дне углубления мягкая, то её поливают водой и трамбуют. Затем дно покрывают тонким подстилающим слоем песка, который тоже надо хорошо утрамбовать, чтобы он проник в грунт.
Потом расстилают универсальный геотекстиль (дорнит): он не даст расти траве и не допустит проникновения грунтовых вод. Полосы геополотна кладут с перехлёстом в 15-20 см, а подворот их краёв вверх должен быть не менее 20 см.
Устройство дренажа
На дно ложа, застеленное геотекстилем, укладывают щебень фракциями до 20 мм слоем 15 см и тщательно выравнивают его с помощью виброплиты. Назначение этого дренажного слоя – устранять скопление влаги, могущее вызвать вспучивание грунта в случае промерзания.
Поверхность утрамбованного щебня тоже укрывают дорнитом. Сверху насыпают 10-сантиметровый слой крупнозернистого песка без всяких примесей, поливают водой и плотно укатывают. Наличие геотекстиля предотвратит смешивание этих двух материалов, укрепит основание, а также не допустит подъёма воды.
Установка бордюров
Участок, отведённый под площадку или дорожку, необходимо оградить бордюром. Его задача – не позволять уложенной плитке расползаться, служить упором для неё.
После укладки дренажного слоя роют канавки, засыпают их дно чистым песком, заливают жёстким бетонным раствором, в который устанавливают бордюрный камень.
Устройство основы
На «подушку» из ЩПС насыпают сухую смесь толщиной не менее 4 см. При желании усилить рабочую поверхность дорожки/площадки можно положить сетку из стальной арматуры.
Насыпанную сухую смесь хорошо трамбуют, добиваясь максимального выравнивания её поверхности.
Обработка плитки
Прежде чем укладывать плитку, рекомендуется промыть её гидрофобным составом. Такая обработка исключит в дальнейшем появление на поверхности плитки грибка, плесени и высолов; повысит её морозостойкость; предотвратит воздействие влаги; продлит эксплуатационный срок покрытия. Помимо этого, гидрофобизатор усилит и сохранит цвет плитки, что придаст покрытию более привлекательный вид.
Монтаж плитки
Выкладывать плитку на сухую смесь нужно методом «от себя», т.е. передвигаться следует только по уложенным элементам покрытия, чтобы не повредить основание.
Первые 2-3 ряда плитку нужно выкладывать, ориентируясь на разметку в виде бечёвки, натянутой вдоль и поперёк будущей дорожки или площадки. Далее проверка ровности укладки осуществляется через каждые 3 ряда с применением ватерпаса.
Настил плитки выполняют, с силой прижимая к основе каждый элемент и постукивая по нему резиновой киянкой. Ширина зазоров – не более 2-3 мм. Если возникает необходимость выровнять поверхность покрытия, то сухую смесь подсыпают либо удаляют её излишки. Соблюдение уклона контролируют по уровню.
По окончании монтажа плитки поверхность площадки (дорожки) обильно поливают водой.
Из увлажнённой смеси образуется бетонный раствор, который затвердевает, приклеивая к себе плитку. Получается настолько прочное покрытие, что оно пригодно даже для передвижения автотранспорта.
После полного высыхания плитки её засыпают сухой смесью так, чтобы она заполнила все шовные соединения, а потом остатки сметают щёткой, двигая ею в разных направлениях. Затем плитку снова поливают водой.
Пользоваться дорожкой (площадкой) можно будет через 2-3 дня.
