Монтаж водяного теплого пола в квартирах и коттеджах. Трубы для устройства тёплого пола

Монтаж водяного теплого пола в квартирах и коттеджах. Трубы для устройства тёплого пола

Для устройства водяного тёплого пола в квартирах и коттеджах наиболее распространёнными являются трубы на основе структурированного (сшитого) полиэтилена РЕХ. В этом материале длинные цепочки макромолекул обычного полиэтилена «сшиты» между собой поперечными связями, что придаёт пластику повышенную прочность и термостойкость. В зависимости от метода сшивки трубы подразделяются на РЕХа (пероксидный метод), РЕХb (органосиланидный метод) и РЕХс (радиационный метод).

Наиболее удобны в монтаже металлополимерные трубы композиции PEX-AL-PEX, в которых между слоями сшитого полиэтилена заключён слой алюминиевой фольги. Благодаря алюминию труба сохраняет приданную ей форму, меньше подвержена температурным деформациям и на 100 % защищена от диффузии кислорода в теплоноситель. Напомним, что наличие кислорода в теплоносителе приводит к коррозии металлических деталей системы.

Не меньшей популярностью при устройстве тёплых полов пользуются также трубы PEX-EVOH, в которых роль барьерного слоя от проникновения кислорода выполняет тонкий слой этиленвинилгликоля (EVOH). Трубы из полиэтилена повышенной термостойкости PE-RT дешевле труб PEX-AL-PEX и PEX-EVOH, однако термостойкость таких труб ниже, так как этот материал занимает промежуточное положение между обычным и сшитым полиэтиленом.

Физических поперечных связей между макромолекулами полимера в нём нет, а их взаимное сцепление обеспечивается наличием боковых октеновых ветвей (эффект липучки). Трубы из PEX-EVOH и PE-RT не сохраняют приданную им форму, поэтому при раскладке петель тёплого пола их надо немедленно надёжно фиксировать. В номенклатуре VALTEC присутствуютвсех перечисленных типов ( табл. 1 ).

Источник: https://gorizont-pro.ru/stati/montazh-vodyanogo-teplogo-pola-v-kvartirah-i-kottedzhah-osobennosti-vodyanogo-teplogo-pola

Водяной теплый пол в квартире закон. Водяной теплый пол в квартире — можно или нет

Собрались делать перепланировку ? Среди ограничений, которые распространяются на жителей многоквартирных домов, есть запрет на монтаж тёплого водяного пола, подключённого к внутридомовым системам.

Почему нельзя подключать тёплый пол к общим инженерным сетям, какие санкции ждут тех, кто решит подключиться самовольно и какое законное решение всё-таки существует — ответим в нашей статье.

Подключение тёплого пола к внутридомовым системам отопления и водоснабжения

Владельцы квартир, подключённых к внутридомовым системам отопления и водоснабжения, не имеют права вносить изменения в существующие инженерные коммуникации.

Инженерные сети входят в состав общего имущества многоквартирного дома (п. 5–6 Постановления Правительства РФ от 13.08.2006 № 491). А именно:

• внутридомовые инженерные системы холодного и горячего водоснабжения, состоящие из стояков, ответвлений от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, указанных отключающих устройств, коллективных (общедомовых) приборов учёта холодной и горячей воды, первых запорно-регулировочных кранов на отводах внутриквартирной разводки от стояков, а также механического, электрического, санитарно-технического и иного оборудования, расположенного на этих сетях;
• внутридомовая система отопления, состоящая из стояков, обогревающих элементов, регулирующей и запорной арматуры, коллективных (общедомовых) приборов учёта тепловой энергии, а также другого оборудования, расположенного на этих сетях.

Потребитель несёт установленную законодательством Российской Федерации гражданско-правовую ответственность за вред, причинённый имуществу иных потребителей вследствие ненадлежащей эксплуатации внутриквартирного оборудования (для потребителя в жилом или нежилом помещении в многоквартирном доме) или внутридомовых инженерных систем (для потребителя в жилом доме).

!

Подключаться к инженерным сетям МКД категорически запрещено. Ни одна управляющая компания такое подключение не согласует.

Самовольное подключение водяного тёплого пола в квартире чревато санкциями и штрафами. А если дело дойдёт до суда, то вас обяжут возместить ущерб, устранить все изменения за свой счёт и вернуть сети в первоначальное состояние.

Причины запретов

Водяной пол, подключённый к общедомовым системам, нельзя делать по нескольким причинам:

• подключения вызывают разбалансировку внутридомовых систем;
• изменения повышают общий уровень энергозатрат;
• существует высокий риск появления проблем с отоплением или водоснабжением у жильцов других квартир;
• присоединение дополнительного водного контура к системе центрально отопления жилого дома снизит уровень давления в трубах — батареи будут греть меньше или станут совсем холодными;
• последствия аварии могут быть очень внушительными, так как невозможно полностью исключить вероятность протечек водяного контура.

Устройство тёплых полов с автономной системой подогрева

В многоквартирных домах принято использовать электрические тёплые полы. Если важно греть полы именно жидким теплоносителем, то законное решение — это водяные полы с автономной системой. Подача и подогрев горячей воды осуществляется в таком случае из нагревательного котла (электрического или газового).

!

Водяной тёплый пол актуален в тех случаях, когда речь идёт о помещениях большой площади. Сооружать сложную систему ради 2–6 квадратов санузла или лоджии не имеет смысла.

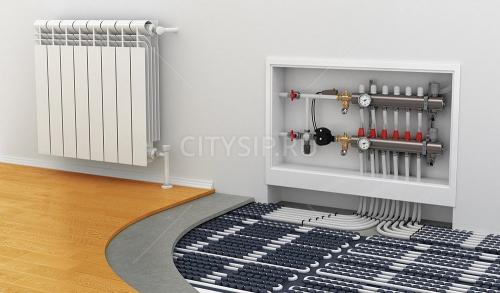

Непосредственное инженерное решение по организации водяного тёплого пола состоит из двух основных частей:

1. Распределительный узел, который состоит из коллекторной группы, насоса для обеспечения циркуляции теплоносителя и смесительного узла, обеспечивающего необходимый температурный режим теплоносителя при подключении к системе радиаторного отопления.
2. Контур напольного отопления, состоящий из труб, по которым осуществляется прокачка теплоносителя и передача тепловой энергии материалу пола и напольному покрытию.

Какой пол выбрать — водяной или электрический?

С точки зрения законности и возможных негативных последствий, лучше всё-таки выбрать тёплый пол, работающий на электричестве. Он обходится дешевле, имеет несложную конструкцию, лёгок в монтаже и последующей эксплуатации.

Водяной теплый пол плюсы и минусы. Плюсы и минусы водяных теплых полов

Водяной теплый пол получил свое название за счет того, что имеет некое сходство с классической для многоэтажных домов системой отопления – радиаторной. В случае пола, все, с одной стороны, проще, с другой – сложнее.

Трубы, по которым идет горячая вода монтируются на стяжку, заливаются бетоном, а сверху кладется напольное покрытие. Подобные манипуляции сложно произвести самостоятельно, если, конечно, не иметь соответствующего опыта и специализации, но стоит признаться, что подобные мастера живут не в каждой квартире. К тому же есть определенные проблемы с монтажом подобной системы отопления в городской квартире – нужно согласовать это с управляющей компанией, а в частных домах лучше всего принять решение об использовании теплого пола на этапе котлована, а еще лучше на момент проектирования. В последнем случае, наша компания может на производстве изготовить плиты со специальными выемками под провода и терморегуляторы.

Плюсы

У теплого пола есть большое количество плюсов:

1. Наиболее экономичная система отопления дома. За счет того, что у самого теплоносителя относительно небольшая температура (до 50 градусов) в помещениях с высокими потолками расход средств на прогрев комнаты снижается ровно вдвое.
2. Равномерное распределение тепла. Из-за того, что прогрев идет от пола достигается оптимальное распределение – около 23 градусов на уровне ног и 18 у головы.
3. Безопасность эксплуатации. Все нагревательные элементы надежно спрятаны под половым покрытием, что позволяет спокойно оставлять маленьких детей в помещении и не волноваться о том, что они получат ожоги.
4. Эстетичность. Отсутствие на виду видимых элементов отопления позволяет создавать современные интерьеры без привязки к тому, как лучше всего скрыть, например, радиаторы или конвекторы.
5. Полезность. В доме с теплыми полами намного сложнее простудиться или чувствовать себя некомфортно. Особенно это актуально для семей с маленькими детьми, которых можно просто оставлять на полу без теплых ползунков или шерстяных носков.

Водяной теплый пол схемы монтажа. Утепление и аккумулирующий слой

Пирог водяного тёплого пола таков : пенополимерный утеплитель, нагревательные трубки и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и используемые материалы основных слоёв должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель выбирается с учётом планируемой температуры нагрева, а если точнее — разницы температур между тёплым и черновым полом. В основном используют ЭППС или ППУ плиты со стыковочными кромками. Этот материал практически несжимаем при распределённой нагрузке, при этом показатели сопротивления теплопередаче одни из самых высоких. Ориентировочная толщина полимерного утеплителя — 35 мм для разности температур в 30 ºС и далее по 3 мм на каждые 5 ºС.

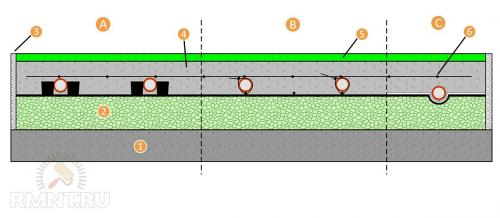

Способы устройства тёплого пола в частном доме. Предложено три варианта крепления и распределения труб: А — Использование специальных монтажных матов для тёплого пола. В — Монтаж по армирующей сетке с шагом 10&nbs;см с помощью пластиковых стяжек. С — Укладка труб в подготовленные желоба в утеплителе с использованием светоотражающих экранов. Конструктивное исполнение тёплого пола: 1 — бетонное основание чернового пола; 2 — утеплитель; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Помимо защиты трубок от повреждения стяжка регулирует инерционность системы подогрева и сглаживает разность температур между участками пола непосредственно над трубками и между ними. Если котёл работает в циклическом режиме, нагретый бетон будет отдавать тепло, даже если поступления горячей воды временно нет. При случайном перегреве теплоёмкая стяжка обеспечит отвод температуры, исключая повреждение труб. Средняя толщина стяжки — это 1/10–1/15 часть расстояния между соседними трубками. Увеличив толщину, можно избавиться от эффекта тепловой зебры при редкой прокладке трубок. Естественно, расход материалов, а также инерционность и время выхода системы на режим при этом возрастут.

При устройстве тёплых полов по грунту необходимо отсыпать 15–20 см несжимаемый слой из ПГС. Щебень в целях дополнительной теплоизоляции можно заменить керамзитом. По утеплённым каркасным полам тёплый пол можно укладывать сразу поверх гидроизолятора, которым черновой пол укрывается во избежание выхода из стяжки цементного молока. В лучшем случае под трубками устраивается слой тепловой отсечки из ППУ или ЭППС в 20–25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, представленные несущей конструкцией пола, а также распределить нагрузку от стяжки.
