Водяной теплый пол — одна из самых рациональных систем отопления, которая при небольших энергозатратах обеспечивает горизонтальный прогрев воздуха в любой точке помещения. Тепло распределяется равномерно, при этом воздух не пересыхает, сохраняется естественная влажность. Дополнительное преимущество — нагревательные элементы не занимают полезной площади помещения, о них невозможно обжечься.

Кроме того, при правильной укладке водяной теплый пол долговечен. Однако из-за особенности своей конструкции система имеет и некоторые недостатки, к которым относится:

Сложный монтаж. Укладка пирога теплого пола — это полноценные строительные работы, занимающие не один день и требующие определенного опыта.

Высокие требования к теплоизоляции помещения. Теплый пол будет эффективным только в хорошо изолированных помещениях. Если теплопотери слишком большие, такая система отопления может выступать только в качестве дополнительной.

Низкая ремонтопригодность. Всегда есть риск протечки трубопровода, устранить которую можно только после снятия финишного покрытия, полного демонтажа всей конструкции и трудоемкого ремонта.

Большой вес конструкции. Масса 1 м² типового пирога теплого пола, предусматривающего заливку бетонного слоя, может достигать 200-250 кг, что ограничивает его укладку на основания с низкой несущей способностью.

Кроме того, есть определенные сложности с монтажом отопительной системы в помещениях с невысокими потолками. Многослойный пирог поднимает пол минимум на 10 см, делая комнату еще более низкой.

Еще одно свойство водяного теплого пола, которое можно рассматривать и как достоинство, и как недостаток, — его инерционность. С одной стороны для нагрева поверхности требуется немало времени, с другой — остывает она тоже очень долго.

Связанные вопросы и ответы:

Что такое водяное отопление пола

Принцип устройства такого пола простой: в стяжке пола проложены трубы, по которым течет горячая вода. Вода греет поверхность пола, а от него нагревается воздух.

В домах с деревянными перекрытиями водяные теплые полы можно монтировать без стяжки — по сухой технологии. В этом случае трубы укладывают в канавки, сделанные на поверхности чернового пола. Чтобы пол прогревался равномерно, используют металлические теплораспределительные пластины .

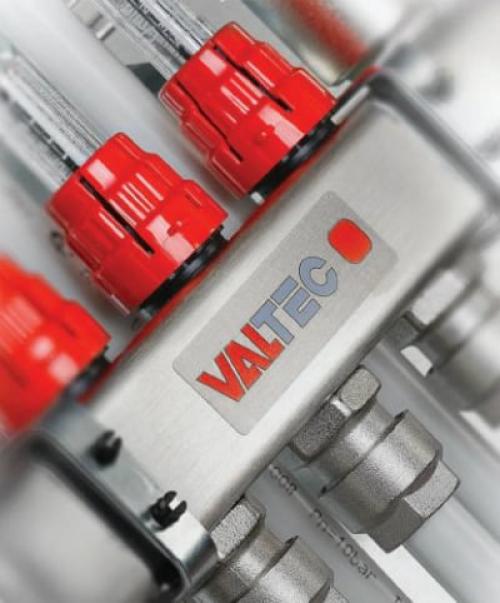

Трубы теплого пола подключают к системе отопления. Если в доме или квартире несколько контуров теплого пола, их подсоединяют с помощью коллекторов. Для управления нагревом полов в систему устанавливают регулирующие устройства. Движение воды по трубам обеспечивают циркуляционные насосы.

Водяной теплый пол позволяет полностью или частично отказаться от радиаторов, поэтому он будет отличным решением для загородного дома или квартиры с автономным отоплением. В многоквартирных домах с центральным отоплением устанавливать водяной теплый пол нельзя. Если центрального отопления в вашем доме нет, уточните возможность монтажа такого оборудования в управляющей компании (УК).

Водяной теплый пол. Источник: shutterstock.com

Если в процессе эксплуатации выходит из строя арматура , например начинает подтекать кран, неисправную деталь заменяют. Повреждение труб в стяжке устранить сложнее — для этого ее придется вскрывать и менять трубы. Поэтому крайне важно, чтобы трубы, которые будут укладываться в стяжку пола, были максимально надежными.

Плюсы водяного пола

• Можно устанавливать в любых помещениях.
• По сравнению с электрическим полом затраты на эксплуатацию, как правило, меньше: водяные полы нагреваются от котла, использующего газ, жидкое или твердое топливо. Оно дешевле электричества. Использовать с водяными полами электрические котлы тоже можно.
• На стяжку с водяными полами можно укладывать практически любое напольное покрытие.
• Мощностью всех водяных полов в доме можно управлять централизованно или зонально — изменяя температуру теплоносителя в системе отопления с помощью регулировок на котле или на терморегуляторе в помещении.

Георгий Ерахтин

Полы из натурального дерева — паркетная доска, паркет — не переносят повышенной температуры. Они рассыхаются и деформируются. Поэтому нужно строго следить за температурой поверхности пола — она не должна быть больше 28 °C.

Минусы водяного пола

• Трудоемкий и дорогой монтаж: нужно проложить десятки метров труб, залить их стяжкой и подключить к источнику тепла. В деревянных домах можно монтировать водяные полы без стяжки, но и такой монтаж довольно сложный.
• Трубы водяного пола толще, чем электрические кабели, поэтому конструкция такого пола довольно громоздкая. Стяжка отнимает от высоты помещения 4–7 см. При монтаже без стяжки по сухой технологии толщина пола будет также не меньше 4 см.
• Положить водяной пол можно не в каждой квартире. Уточнить возможность такого решения нужно в УК.

Материал труб

Выбирая водяной теплый пол, обратите внимание на материал, из которого изготовлены трубы :

• Металлопластиковые трубы — трехслойные. Стенка такой трубы состоит из полиэтиленового внутреннего, алюминиевого армирования и пластикового защитного слоя. Металлопластиковые трубы недорогие и хорошо держат форму, в отличие от труб из сшитого полиэтилена, не распрямляются при изгибе. Это упрощает монтаж и сокращает количество крепежа.
• Трубы из сшитого полиэтилена PEX — самые популярные. Внешне они похожи на металлопластиковые, но их стенки изготовлены из полиэтилена высокой плотности. Такие трубы прочные, отлично гнутся, но монтировать их сложнее: из-за отсутствия алюминия в конструкции они не держат форму, и при укладке необходимо использовать больше крепежа. Трубы PEX считаются оптимальным выбором для теплого пола: они давно присутствуют на рынке, славятся высоким качеством и хорошо выдерживают высокие температуры. Лучше выбирать трубы с антидиффузионным слоем EVOH.
• Трубы из полиэтилена PERT по своим характеристикам похожи на трубы PEX, но менее устойчивы к повышенным температурам и давлению. Однако более низкая цена и удобство монтажа делают их хорошим вариантом.

Какие преимущества имеет водяное отопление пола перед другими системами отопления

Теплый водяной пол, преимущества которого в сравнении с другими отопительными системами очевидны, все чаще встречается в детских комнатах, спальнях, гостиных, ванных и на балконах квартир, в коттеджах и таунхаусах.

Плюсы ВТП:

• Энергоэффективность и экономичность

Невысокая температура теплоносителя дает возможность существенно снизить затраты на нагрев — энергопотребление сокращается на 20−30%.

Благодаря более равномерному распределению тепла (без необходимости прогревать верхние слои воздуха) средняя температура в помещении со стандартной высотой потолков до 3 м снижается примерно на 2°C. Это понижение не ощущается человеком, но приводит к сбережению электроэнергии на уровне 15-20%.

При установке водяного пола в помещениях с большой площадью и высоким потолком экономия достигает 40-60%.

• Установка в любом помещении

Водяной теплый пол может быть использован в любых зданиях, вне зависимости от их типа, конструктивных особенностей и назначения.

Монтировать систему напольного отопления можно как в строящемся здании, так и на старом полу при ремонте помещения. Возможно подключение системы к теплоцентрали или полностью автономное использование.

• Универсальность

Можно использовать любой источник энергии, выбрать материал, из которого будет изготовлен трубопровод, и любой тип напольного покрытия, имеющего разрешающую такое использование маркировку.

• Регулируемая температура

Устанавливать комфортную температуру можно для каждого помещения отдельно.

Какие материалы и инструменты необходимы для установки водяного отопления пола

Главное преимущество любого теплого пола, и водяного, в том числе, – равномерное распределение тепла по всей площади комнаты и ее объему. Тепло поднимается от пола, движется к потолку, отсюда равномерность прогрева.

Второй немаловажный плюс – отсутствие холодных зон и участков перегрева, что часто случается в использовании водяного радиаторного отопления.

Другие достоинства:

1. Невидимость источников тепловой энергии. Трубы водяного контура располагаются в теле пола. Они закрыты отделочным материалом. Это удобно для планировки размещения мебели, бытовых приборов и другой напольной утвари.
2. Поверхность полов всегда теплая, что важно для маленьких детей, которые еще не умеют ходить. Ползать по ним комфортно, они не холодные – это важно для здоровья.
3. Универсальность. Для монтажа теплых полов водяного типа можно использовать любой котел: газовый, электрический и на других видах топлива. Есть определенные ограничения, но сегодня они сняты, потому что дополнительные устройства могут регулировать температуру теплоносителя с учетом требуемых нормативов.
4. Энергоэффективность. Температура теплоносителя низкая по сравнению с радиаторным типом отопления. Отсюда сниженные затраты на его нагрев. Обычно разница составляет 2-5% для частного домостроения. Для промышленных объектов – 30-40%.
5. Обогрев пространства снизу вверх дает возможность уменьшить толщину используемого теплоизоляционного материала, который применяется для утепления потолка. Экономия небольшая, но она присутствует.
6. Безопасность эксплуатации. Расположенные в теле пола трубы теплого водяного пола не могут стать причиной ожогов и травм.
7. Никакого электромагнитного излучения.
8. Система водяного отопления теплые полы не сушит воздух в помещениях.
9. Несложный монтаж, если знать все тонкости и нюансы.

Как выбрать подходящую систему водяного отопления пола для своего дома

Эффективная, долговечная и экономичная система отопления в доме с теплыми полами может быть только при наличии заранее проведенных расчетов и проекта системы отопления. В противном случае риск ошибок при монтаже, перезатрат на оборудование и материалы и затем излишнее потребление энергии в ходе эксплуатации – практически 100%.

Первичный расчет строится на входящих данных: конструкции стен, потолка, архитектурной схемы самого здания. Расчет теплопотерь здания позволит максимально точно подобрать оборудование: мощность котла и насосного оборудования, установить наличие холодных зон, добиться равномерного прогрева здания во всех помещениях.

Подробнее об этапах расчета теплопотерь смотрите Теплотехнический расчет .

Далее необходим проект теплого пола, где помимо точного подбора оборудования, которое, благодаря тепловому расчету, будет максимально энерго-эффективно обогревать дом, будут просчитаны все материалы и комплектующие без «запаса» и без «нехватки».

То есть, имея на руках проект отопления, владелец дома уже экономит на этапе покупки материалов.

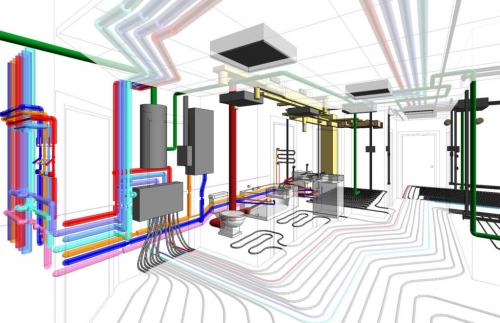

Также в проекте отопления изображены четкие схемы монтажа, по которым систему можно собрать без ошибок. Это очень важно для систем отопления с наличием теплого пола, ведь после заливки стяжки, если вскроется невнимательность и некомпетентность монтажников, устранять ошибки будет крайне дорого.

Полезно!
Проект теплого пола дает возможность просканировать уже залитый стяжкой пол: это важная информация для отделочников, которые будут видеть, где проходят магистрали, и не повредят их.

Вы можете ознакомиться детально с проектированием отопления и теплого пола здесь .

Как правильно планировать монтаж водяного отопления пола

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция . Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция . Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб . Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка . При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие . Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Как правильно подготовить пол для установки водяного отопления

При обустройстве правильной схемы монтажа теплый пол характеризуется таким рядом преимуществ:

1. Равномерный прогрев помещения – так как тепло распространяется по всей площади перекрытия, а направление совпадает с естественным распределением воздушных потоков – снизу вверх.
2. Оптимальный вариант для комнат с высотой потолка от 2,5 м.
3. Исключение из интерьера приборов отопления – так как оборудование скрыто в перекрытии.
4. Высвобождение свободного места – которое могли бы занимать радиаторы.
5. Экономный расход энергоресурса.

При этом в зависимости от места применения и других особенностей система может проявлять недостатки:

• Зависимость эффективности от степени теплопотерь помещения.
• Вероятность перегрева в малых по площади помещениях – например, в ванной термодатчик нередко монтируется на уровне полотенца, то есть высоко, и система будет вынуждена работать в усиленном режиме.

Для автоматического контроля параметров теплые полы оснащаются современными терморегуляторами Источник oventrop-home.ru

• Снижение высоты потолка из-за обустройства стяжки.
• Необходимость усиления конструкции перекрытия при заливке бетонным раствором.

Независимо от того, какая схема укладки труб применяется – улитка, змейка или их комбинация – конструкция теплого водяного пола оказывает воздействие как на отдельную комнату, так и на частный дом в целом. Поэтому для безопасного монтажа помещение должно отвечать ряду специальных требований:

• Достаточная прочность перекрытия. Нагрузка складывается из веса труб, теплоносителя и стяжки.
• Минимальная вероятность затопления. Систему обогрева лучше обустраивать на 1-ом этаже здания, а не на верхних.
• Грамотность подключения. При неправильном подсоединении в соседних помещениях батареи могут оказаться холодными.
• Приемлемая высота потолка. Так как обустройство системы сильно повышает поверхность пола.

Важно! Мощность системы обогрева пола не должна превышать 100 ватт на 1 м². В противном случае напольное покрытие перегреется и испортится, а уровень комфорта понизится.

Конструкция перекрытия должна иметь достаточный запас прочности, чтобы выдержать нагрузку бетонной стяжки Источник domotopim.ru

Схемы укладки

При обустройстве пола с функцией обогрева трубопровод укладывается одним из следующих 3-х вариантов:

• Улитка .

Внешне выглядит, как закручивающаяся от периферии к центру линия – квадратная спираль. Схема укладки теплого пола улиткой отличается следующими особенностями монтажа:

1. Укладываться трубы начинают от края.
2. Первой к стене устанавливается труба с подачей теплоносителя.
3. Затем за ней идет труба с остывшей водой.
4. Далее алгоритм повторяется – пока трубки не соединятся в центре.

Вариант укладки характеризуется равномерным распределением тепла по поверхности.

• Змейка .

По сравнению с выше рассмотренным данный вариант отличается простой монтажа. Но при этом он уступает по эффективности обогрева. Поэтому подходит для небольших площадей, а также когда для «улитки» просто недостаточно места.

Укладка осуществляется по методу «туда-сюда» – то есть от начала трубопровода к его краю. При этом разница в температуре нагрева теплоносителя между крайними точками теплового контура будет достигать 5-10℃.

Распространенные варианты укладки теплового контура в системах теплых полов Источник akvahit.ru

• Комбинированная .

Как правильно установить теплоизоляцию и утеплители при монтаже водяного отопления пола

Во время выбора конкретной модели термостата нужно принимать во внимание условия проживания в помещениях и конкретное назначение помещений. Разумеется, следует смотреть на стоимость и возможности функционала.

1. Механические термостаты рекомендуют тем пользователям, которые много времени проводят в доме или у которых есть маленькие дети. Они очень надежные, имеют достаточную защиту корпуса от механических повреждений. Кроме того, по цене относятся к самому дешевому сегменту устройств.
2. Программируемые лучше подойдут занятым потребителям, не имеющим возможности уделять много времени самостоятельной регулировке. Оптимальный выбор – приобретение термостатов, имеющих недельные регулировки. Эти приборы имеют лучшее соотношение качества к стоимости, изменяют температуру с учетом многих параметров.
3. Не стоит приобретать термостаты с широкими параметрами настройки температуры. Полы не следует нагревать до температуры более +30°С, в противном случае они рассохнутся, возможно появление трещин между стыками керамических плит. Еще одна опасность – под сильно нагретыми полами мебель значительно сокращает срок эксплуатации. Чем шире параметры регулировки, тем дороже стоит автоматика, зачем оплачивать никому не нужные функции?
4. Термостаты могут монтироваться в общих щитках управления или отдельно в каждой комнате. Первые по цене дороже, их целесообразно приобретать для больших помещений. Щитовые сложнее монтировать, увеличивается длина электрических кабелей и линий передачи сигналов управления.

Как правильно установить систему трубопроводов при монтаже водяного отопления пола

Балансировка петель

Монтаж системы напольного отопления, бесспорно, ответственная операция, однако, то, насколько будет комфортно пользоваться готовой системой отопления, зависит чаще всего от грамотной наладки. Наладка напольной системы отопления не так сложна, как может показаться на первый взгляд.

По большому счёту, наладка системы отопления состоит из трех этапов. Это балансировка петель напольного отопления, настройка насосно-смесительного узла и настройка контроллера при его наличии.

В этой статье будет рассказано о методах, которые используются для балансировки петель напольного отопления. Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке.

• Иногда можно услышать то, что правильно сбалансировать систему можно только расчётным способом, т.е., посчитав сопротивление всех петель, вычислив настроечное положение регулирующих клапанов, установить его на коллекторе. Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже. Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.
• Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.
• Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.
