Наша компания с 2003 г. занимается инженерными системами, такими как энергоэффективные системы отопления и, в частности, такой системой как теплый водяной пол .

Водяной теплый пол набирает популярность среди жителей нашей страны. К сожалению, квалификация проектировщиков систем отопления заметно отстает от существующего спроса. Поэтому в этом сегменте царит полная вакханалия, и делают, в основном, как у кого получится.

Проектирование водяного теплого пола, как и любой системы отопления следует производить квалифицированному специалисту согласно по руководств и методик по проектированию систем напольного отопления написанных инженерами крупных производителей из Европы. Там все расписано подробно.

Но так, как инструкции в нашей стране читать не принято, то все любят консультироваться у такого же неграмотного соседа или проходившего рядом сантехника, или прочитать опусы таких же "продвинутых юзеров" на интернет-форуме. А то и делают, иной раз, вообще без какого либо эскиза, а просто на глаз. И у некоторых (о чудо) даже бывает что и работает. Кстати, некоторые продвинутые само-стройщики, вникнув в тему, начинают разбираться в предмете лучше многих "профессионалов".

Но то, что может проскочить в случае использования водяного пола лишь для комфортного подогрева пола при наличии радиаторной системы отопления, может сопровождаться большими проблемами при использовании водяного пола как единственной системы отопления.

И, раз уж, существует много людей, по тем или иным причинам желающих сделать водяной теплый пол своими руками, то попробуем и мы дать некоторые советы. Может кому то поможет это избежать распространенных ошибок. Водяной пол - дело то хорошее)

Очень краткие рекомендации:

• Шаг труб водяного пола в условиях характерных для нашей страны теплопотерь в зданиях рекомендуется делать с переменным шагом от 100-150 вдоль наружных стен с повышенными теплопотерями (в краевой "рантовой" зоне) и до 200-250-300 мм во внутренних зонах помещений.
• Шаг труб делается 100-150 мм в санузлах, бассейнах, и т.п. (т.е. там где люди находятся босиком).
• Расстояние от стен до труб 70-100 мм.
• По периметру помещений укладывается демпферная лента для компенсации теплового расширения греющей плиты.
• Трубы контуров там где они часто расположены, например, у распределительного коллектора и транзитные трубы - прокладываются в гофр-трубе или трубной теплоизоляции для снижения повышенной теплоотдачи.
• Распределительный коллектор тяготеет к центру этажа.
• Под греющую плиту теплого пола укладывается слой утеплителя необходимой толщины
• Транзит труб контуров через помещения производится в пазах (штробах) в толще утеплителя (пенополистерола) с одетыми на транзитные участки гофор-трубой или трубным утеплителем.

Источник: https://mebel-doma23.ru/stati/teplyy-vodyanoy-pol-ot-do-ya-chto-lezhit-v-osnove-ego-raboty

Ремонт теплого пола водяного. Ремонт теплого пола: электрического и водяного; неисправности и их устранение своими руками

Тёплые полы сегодня не считаются роскошью, а если в семье есть маленькие дети, то это устройство просто необходимо в доме. Полы с обогревом имеют продолжительный срок службы, но, несмотря на это, такие системы всё же выходят из строя.

Чаще поломки не существенные, поэтому устранить неполадки в водяной системе или сделать ремонт электрического тёплого пола можно самостоятельно.

В данной статье мы рассмотрим основные неисправности, которые возникают в тёплых полах, и способы ремонта своими руками.

Электрические тёплые полы

Тёплые электрополы работают от электрической сети 220 Вт, энергия передаётся с помощью специального блока питания. Электрический ток, проходя по проводам или карбоновым пластинам, осуществляет их нагрев. Они же в свою очередь, передают тепло поверхности. Тем самым, электроэнергия преобразуется в тепловую энергию.

Монтаж электрополов легче водяных, а вот насчёт безопасности для здоровья человека у многих возникают вопросы. Электрические конструкции излучают электромагнитные волны , но объём их незначителен (особенно у инфракрасной плёнки и стержневых матов), и по утверждению специалистов не наносит вред человеку.

Устройство «пирога» выглядит следующим образом:

• основание;
• гидро и теплоизоляция;
• фольгированная подложка;
• греющий кабель, инфракрасная плёнка или стержневые маты;
• бетонная стяжка или настил;
• финишное покрытие.

Для монтажа данных отопительных систем потребуется также регулятор температуры и датчик.

Электрические тёплые полы существуют нескольких видов.

Кабельные

Кабельные — конструкция, состоящая из проводов, которые раскладываются на поверхности чернового пола по определённой схеме.

Есть кабельные маты — там провода уже закреплены на полотне с определённым шагом. Чаще такие полы заливаются бетонной стяжкой.

Инфракрасные

Инфракрасные — двухслойная плёнка с карбоновыми полосками внутри.

Отличие данной системы от кабельных полов, в том, что такое устройство греет не воздух в помещении, а предметы в ней.

Это экономичный, быстрый и наиболее подходящий вариант для «сухой» укладки.

Стержневые

Стержневые — разновидность инфракрасного греющего пола, элементом нагрева выступают стержни из карбона, которые размещены на мате.

Причины выхода из строя электрических тёплых полов

Несмотря на всю кажущуюся прочность электрического отопления (кабельного, инфракрасного и стержневого), есть несколько элементов в конструкции, которые могут выйти из строя.

Основные неисправности — когда пол совсем не греет (узнайте причины по которым это может происходить) или нет возможности осуществлять контроль за обогревом. Для поиска причины и их устранения, иногда потребуется полностью разобрать «пирог», но бывает достаточно только произвести ремонт регулятора.

Терморегулятор — причины его поломки и ремонт

Если обнаружены перебои в работе пола, то после проверки питания, рекомендовано начинать с диагностики терморегулятора. Когда прибор не исправен, то пол не будет греться или наоборот произойдёт перегрев системы.

Основная функция регулятора — передача электрического тока в пол с обогревом. Он отвечает за силу и качество нагрева. С его помощью регулируется температура — по достижению заданного уровня, устройство автоматически отключается, и оно снова включается при снижении степени нагрева в квартире.

Терморегуляторы бывают электромеханические и электронные. Устройства механического типа простые — верньер, температурная шкала и кнопка для отключения, они пригодны к ремонту.

Электронные — более интеллектуальные приборы, оснащённые ЖК-экраном, а элементом управления выступает микропроцессор. С помощью их, возможно, проводить регулировку температуры с учётом времени суток. Такие устройства более надёжны, но зато ремонту не поддаются, при их поломке, они просто заменяются.

Бюджетный теплый пол своими руками. Утеплитель

Если надо сделать экономично - не используйте всевозможные маты для теплого пола. Всевозможные европейские системы вроде таких, как маты с бобышками - это затратное в финансовом плане решение, хотя, возможно, кому то проще монтировать именно таким способом.

"Отражающая" фольгированная подложка из вспененного полиэтилена которую некоторые кладут прямо на грунт или на слой утеплителя - не работает вообще. Ничего не утепляет (т.к. сжимается в ноль) и не отражает (т.к. нет воздушного зазора). Не предусмотрена ни одной технологией монтажа. "Отражающая" подложка - удел малограмотных кустарей и самодельщиков. И это выброшенные деньги в лучшем случае. В худшем - если алюминиевая фольга не ламинирована, то она вступает в реакцию со щелочной средой растворной стяжки и разрушится за пару недель, вызывая снижение марки раствора и последующее растрескивание стяжки.

Не надо покупать "отражающую" фольгированную подложку. Она не работает.

Не надо покупать "отражающую" фольгированную подложку. Она не работает.

Используйте для утепления теплого пола пенополистерол , лучше экструдированный. Выбор всё шире и производители обычно указывают какая продукция в их каталогах специально предназначена в качестве утеплителя под стяжку пола. Если придется использовать более дешевый пенополистерол ПСБ, то требуемая плотность пенополистерола 35 кг/м3. Всегда уточняйте и проверяйте реальную плотность, т.к. марка ПСБ 35 вовсе не означает реальную плотность 35 кг/ м.куб. Тщательно выбирайте изготовителя ПСБ что бы не купить, то что будет крошится сразу уже в руках. Иной раз, лучше купить более высокую марку, например ПСБ 50.

Не экономьте на толщине слоя теплоизоляции, между отапливаемыми этажами д.б. слой 30 мм, на грунт от 50 мм до 100 и более (согласно расчетам). Иначе потратите больше при отоплении и поимеете другие проблемы.

Мануалы не требуют приклеивать или прибивать "грибами" утеплитель к основанию. Т.е., чаще всего, не стоит тратить на это время, силы и дополнительные материалы.

Игнорируйте такую фикцию как разрекламированный отечественный пенополистерольный " пенощит ", имитирующий маты с бобышками. Вставленная в пазы труба потеряет очень большую площадь контакта с раствором и, соответственно, снизится теплоотдача. Это выброшенные деньги

Пенощит - не надо так делать. Не имеет аналогов в развитых станах, это не мат с бобышками.

Источник: https://mebel-doma23.ru/stati/kak-sdelat-elektricheskiy-teplyy-pol-svoimi-rukami-ustroystvo-elektricheskogo-teplogo-pola

Основание под водяной теплый пол в частном доме. Недостатки и последствия

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжку Источник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы). Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

Блок управления тёплым полом Источник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол. Важно не путать с электрическим, так там параметры немного отличаются.

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Что входит в систему водяного тёплого пола

Насос

Длина контура может достигать 120 м, а диаметр труб не превосходит при этом значения в 20 мм. Кроме того, магистрали имеют множество поворотов. Без принудительной циркуляции равномерное протекание теплоносителя невозможно. Поэтому в систему управления входит насос. Также благодаря этому устройству в водопроводе поддерживается стабильная температура.

Циркуляционный насос для тёплого пола Источник just-price.ru

Для тёплого пола подключается насос центробежного типа. Он должен быть рассчитан на разные режимы работы. То есть для смены температуры теплоносителя устройство с разной скоростью проталкивает воду в контур.

При выборе конкретного прибора учитываются 2 параметра:

• производительность;
• напор.

Для вычислений существуют формулы (соответственно):

• Q = 0,86 * мощность контура / (t подачи – t обрат.);
• Н = (гидравлическое сопротивление 1 п.м. трубы * максимальная длина контура + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности имеют разные значения:

• вентиль и арматура – 1,7;
• фитинг и смесительный узел – 1,2;
• котёл – 1,3.

Как результат, чаще применяются маломощные устройства (от 40 до 150 Вт), которые во время работы практически не шумят. В среднем относительно производительности на каждые 40 кв. м приходится 0,5 куб. м/час. Значения были рассчитаны для средней полосы России. Напор редко превышает показатель в 0,6 атм.

Корпус насоса изготавливается из разных материалов. Из чугуна выбирать не рекомендуется, так как он обладает низким сопротивлением к окислению. Предпочтение стоит отдавать нержавеющей стали.

Роторы могут быть сухими или мокрыми. Вторые для автономной системы лучше, так как они контактируют с водой и не требуют постоянного обслуживания. Плюс они меньше шумят. Первые обладают большей мощностью и их чаще используют в системах отопления многоквартирных домов или промышленных комплексов.

Насосы центробежного типа Источник dezveshnyaki.ru

Если водяной тёплый пол применяется в качестве основного источника тепла для 2-3-этажного частного дома, то рекомендуется установка нескольких маломощных насосов вместо одного более сильного. Такой подход будет эффективнее.

Водяной теплый пол в частном доме своими руками. Устройство теплого пола

Водяной теплый пол основан на системе труб с теплоносителем, который постоянно циркулирует. Наиболее распространенный способ укладки – заливка в стяжку, но существуют и сухой метод монтажа – полистирольный или деревянный. При любом способе требуется уложить большой объем труб мелкого сечения под напольное покрытие.

Места установки

Большое количество труб ограничивает место использования теплого пола. Наиболее распространен он в частных строениях. В многоэтажках система отопления не рассчитана на этот вид обогрева. Сделать теплый пол в квартире возможно, но тогда будет холодно в вашей комнате или у соседей по стояку, все зависит от типа запитки. В некоторых случаях холодно будет по всему стояку, так как гидравлическое сопротивление теплого пола во много раз выше, чем у радиаторной системы. Это приводит к закупорке движения теплоносителя. По описанной причине получить разрешение на монтаж теплого пола в квартире у управляющего проблематично, а установка без него является административным правонарушением.

В современных новостройках делают две системы отопления для водяного теплого пола и радиаторного отопления. Владельцу квартиры не требуется разрешение на установку теплого пола, так как в системе заложен запас гидравлического сопротивления.

Особенности устройства теплого пола:

• нельзя размещать нагревательные элементы в местах размещения мебели, так как она перегреется и рассохнется;
• длина контура не должна превышать нормы:
• при диаметре трубы 16 мм – 70-90 м;
• 17 мм – 90-100 м;
• 20 мм – 120 м;

Оптимальной длиной контура считают 50-60 м для трубы 20 мм. Гидравлическое сопротивление и тепловая нагрузка находятся в прямой зависимости. Целесообразно установить два небольших контура, чем один длинный. Вода для движения будет затрачивать меньше энергии, отдавая большую часть для обогрева пола.

• шаг укладки – 100-500 мм;
• использование терморегуляторов предотвращает перегрев системы.

Принцип работы

Чтобы правильно подобрать требуемый материал и установить водяной теплый пол самостоятельно, требуется разобраться в его принципе работы и составляющих.

Регулирование температуры

Для комфортного пребывания температура теплоносителя не должна быть более 45 градусов, что позволяет прогреться полу до 28 градусов. Многие отопительные системы не рассчитаны на столь низкие температуры: минимум 60 градусов. Исключением являются конденсационные газовые котлы, которые имеют максимальную эффективность при низких температурах. С них разрешено подавать теплоноситель напрямую в систему теплый пол.

При наличии другого типа котла следует предусмотреть узел подмеса, где горячая вода смешивается с остывшим теплоносителем из обратного трубопровода.

Принцип работы заключается в следующем. Теплоноситель поступает из котла и попадает на термостатический клапан. При температуре, выше допустимой, из обратного трубопровода открывается подмес воды. На схеме выше видно перемычка перед циркуляционным насосом. В нее монтируют двух- или трехходовый клапан. При его открытии происходит подмес холодного теплоносителя.

Смешанный теплоноситель подается на термостатический клапан. После достижения необходимой температуры подача холодной воды прекращается. Таким образом система автоматически регулирует температуру теплого пола.

Распределение по контуру

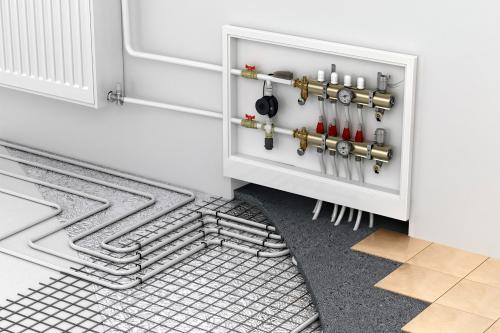

Далее теплоноситель нужной температуры поступает на распределительную гребенку. Для небольших помещений с одной петлей труб этот узел системы может отсутствовать. Если в комнате несколько петель, то теплоноситель должен быть равномерно распределен по каждой, а потом собран. Эту функцию выполняет распределительная гребенка или коллектор теплого пола. Проще говоря, это две трубы для подачи и возврата теплоносителя. К ним подключают все имеющиеся контуры входов и выходов.

Если теплый пол организован в нескольких комнатах, то рекомендуют использовать коллектор с регулировкой температуры. Для каждого помещения требуется своя температура: кто-то хорошо спит при + 25 градусах, а кто-то – при +18 градусах. Так же площадь помещений разная, а соответственно и длина контуров. В некоторых комнатах будут наружные стены, а в других – только внутренние. Потребуется разное количество тепла на обогрев в этих случаях. Для создания благоприятных условий проживания в каждом помещении используют гребенки с термостатами. Стоимость оборудование будет выше, а схемы укладки усложнятся, но появится возможность поддержания желаемой температуры.

На рынке представлено множество различных терморегуляторов: для контроля температуры помещения или пола. Выбор типа зависит от финансовых возможностей и пожеланий. Каждый из них управляет сервомотором на гребенке. Сервомотор получают команду на повышение или снижение проходного сечения, регулируя интенсивность.

Теоретически может возникнуть ситуация, когда подача в контуры прекратиться и котел может закипеть. Для исключения аварийной ситуации делают байпас, позволяющий проходить части теплоносителя. Подобные схемы полностью обезопасят котел и исключат его поломку.

Бюджетный теплый пол в частном доме. Как дешево, экономно сделать теплый пол для дома или квартиры?

Как дешево сделать теплый пол?

Учитывая сложную экономическую ситуацию люди постоянно задумываются о экономии. Но экономия экономии - рознь, все нужно делать с умом. Прочтя ниже информацию вы поймете где можно разумно сэкономить большие средства.

В электрических теплых полах если у вас маленькие площади, например, один, два или три квадрата более дешевой под плитку будет укладка инфракрасной пленки, но запомните укладывать инфракрасную пленку во влажное помещение как санузлы запрещено. Дело в том что на маленькие площадях кабельные системы, такие как нагревательный кабель или мат стоят достаточно дорого из-за стоимости создания самого комплекта, поэтому укладка инфракрасной пленки будет более верным решением важно только уложить такую пленку, которая стойкая кислотно щелочной среде плиточного клея или стяжки.

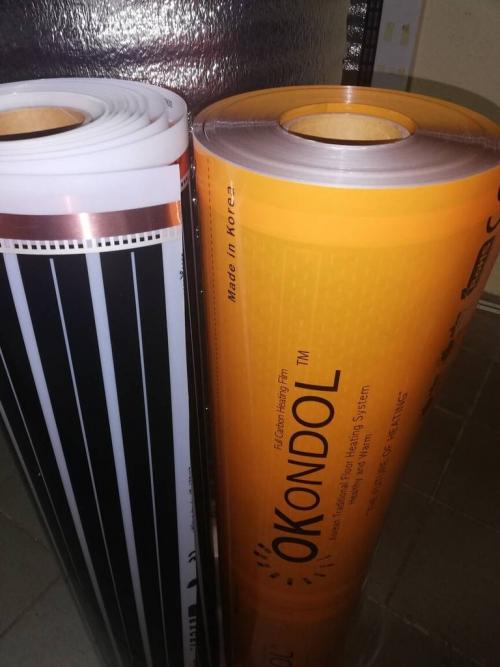

Стойка пленка с дополнительным химически устойчивым шаром изоляции:

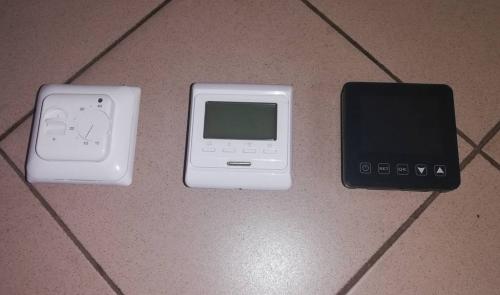

не ставить программируемый терморегулятор на маленькие помещения , то есть 1,2,3 квадратных метра греющего пола будет тянуть очень мало электричества, поэтому можно обойтись регулятором механическим.

Одним из способов экономии на электрическом теплом поле является объединение контуров теплого пола в кабельных системах.

Например, Вам нужен нагревательный кабель или мат положить в двух разных комнатах, это может быть к примеру коридор и кухня, значительно дешевле положить это всё одним контуром и поставит на один регулятор. Во-первых вы экономите на одном регуляторе, во-вторых стоимость изготовления одного большого комплекта для производителя дешевле чем изготовление два поменьше. Если эти помещения позволяют вам объединить их в одну систему греющий пол так и сделайте, ведь, например, коридор и кухня в основном по-любому используется одновременно и вряд ли у вас будет выключен только коридор или кухня.

Также стоит заметить, что если у вас такие напольные покрытия как линолеум, ламинат и ковролин абсолютно смело используйте обычную полосочную плёнку. Премиум пленки не дадут вам какое-то более выгодное положение в таких напольных покрытиях, таким образом вы сможете сэкономить в два раза.

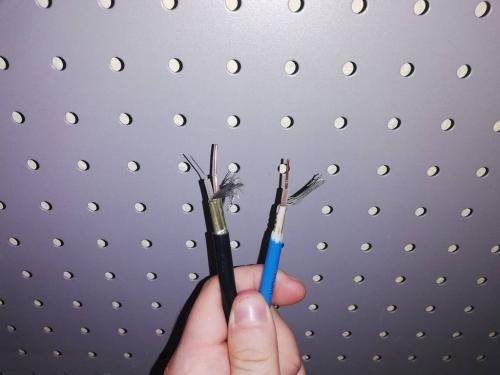

При использовании кабельных систем можно экономить так-же приобретая одножильный нагревательный кабель или мат вместо двужильного, на самом деле разница между ними небольшая, а вот выиграть в цене можно 10 до 30%, тогда как по качеству одножильный не отличается сильно от двужильного.

В водяном Тёплом полу а можно экономить на всём кроме трубы. То есть вы можете приобрести недорогой коллектор, недорогие другие комплектующие и узлы, те которые являются наружными и легко заменяются и в случае поломки можете приобрести, поставить друие комплектующие. Старайтесь также приобретать стандартные размеры, стандартные комплекты. Можно даже приобретать крепежные детали из вторсырья это ничего сильно не поменяет. Если Вы уже решили сэкономить и на трубе и приобрели вместо термостойкой трубы недорогую с рабочей температурой 40-50 градусов не стоит отчаиваться, просто вам дополнительно на коллектор нужно будет поставить + одну группу безопасности: дополнительную термоголовку с байпасом. Именно дополнительную термоголовку с байпасом, так как одна термоголовка на коллекторе уже есть, но в случае выхода ее из строя горячая вода может попасть в систему и разрушить недорогую трубу. Для того чтобы этого не произошло ставьте байпас с термоголовкой, которые в случае отказа первой термоголовки сработает и защитят вашу систему.

Теплый пол в частном доме от котла. Теплый пол своими руками

Система теплого пола далеко не новое понятие и применяется очень активно в квартирах и частных домах.
Суть применения этой технологии в следующем – это частичная или полная замена привычного радиаторного отопления на отопление по системе теплый пол.
Типы теплого пола бывают разными, наиболее широко известны три: электрический, водяной, инфракрасный. Каждый из вариантов имеет свои преимущества и недостатки. Более подробно остановимся на системе водяного теплого пола.

Обогрев происходит за счет циркуляции горячей воды по трубам, которые уложены под напольным покрытием. Если Вы задумались об устройстве теплого водяного пола, проясните для себя: достаточен ли будет обогрев водяным полом для вашего помещении. Здесь учитывается площадь помещения, размер и расположение окон, и то насколько ваш дом хорошо утеплен. Такой расчет вам помогут сделать профессионалы или вы можете найти программу расчета в интернете и сделать такой расчет самостоятельно.
Аргументы «ЗА» обустройство водяного теплого пола: водяной теплый пол способен полностью заменить привычную систему радиаторного отопления; нет ограничений по выбору покрытия пола будь это плитка, ламинат, ковролин, линолеум; не сушит воздух в помещении; экологичен, нет электромагнитных полей как в случае электрического теплого пола.
Аргументы «ПРОТИВ» водяного теплого пола: легко осуществим в частном секторе, в квартире обустройство такого типа пола проблематично; существуют ограничения по регулировке температурного режима;
Ошибочно думать, что водяной теплый пол даст вам возможность полностью отказаться от радиаторного отопления, хотя при грамотном расчете это возможно, или экономить на отоплении слишком существенные суммы, – это не совсем так. Зона применения настолько широка, что вы легко можете устроить такую систему на уличных ступенях вашего дома и дорожке к нему.
На них никогда не будет мокро осенью или скользко зимой. Чаще всего для обустройства теплого пола применяются газовые котлы, хотя имеются альтернативы (дизельные, электрические, твердотопливные).
Надо отметить, что при любом типе котла подключение водяного пола для частного сектора является наиболее экономичном вариантом.
