Монтаж водяного теплого пола в частном доме. Теплые водяные полы в частном доме на бетонный пол: устройство и укладка своими руками

Монтаж водяного теплого пола в частном доме. Теплые водяные полы в частном доме на бетонный пол: устройство и укладка своими руками

Наиболее распространённым видом, особенно при наличии индивидуальной котельной становятся тёплые водяные полы, уложенные на бетонную основу, которые владельцы частных домов зачастую обустраивают самостоятельно.

Определим, подходит помещение или нет для укладки водяного тёплого пола

Водяные конструкции могут быть как основной системой отопления, так и дополнительной. Они рекомендованы чаще для индивидуального строительства. В многоэтажных домах такие полы устанавливаются редко, так как есть риск подтопления соседей снизу. Кроме того, сооружение тяжёлое и создаёт большую нагрузку на перекрытия.

Самым оптимальным решением считается установка водяной конструкции на этапе строительства здания. Хотя и в готовом доме, в процессе ремонта, обустроить такую систему подогрева полов вполне возможно, если помещение отвечает ряду требований:

• достаточная высота потолков — ведь толщина «пирога» водяного пола достигает от 8 до 20 см;
• соответствующий размер дверных проёмов — в высоту не меньше 210 см;
• прочное бетонное основание — чтобы оно выдержало тяжесть цементно-песчаной стяжки, деревянные перекрытия могут не противостоять такой нагрузки;
• ровный и чистый бетонный черновой пол — перепады более 5 мм противопоказаны, они могут ухудшить тепловую отдачу конструкции;
• комната должна быть оштукатурена и вставлены окна;
• уровень теплопотерь не больше 100 Вт/м2 — иначе потребуется сделать утепление.

Устройство водяного теплого пола на бетонном основании в частном доме

Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.

«Пирог» тёплой водяной системы это:

• черновой пол — из бетонной стяжки или плит перекрытия;
• гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
• теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;

К сведению! Теплоизоляционный материал должен обладать плотностью — 40 кг/м³ и минимальной толщиной — 300 мм.

• гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
• арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
• нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);
• стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
• подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
• напольное покрытие — плитка, ламинат, линолеум.

Так,, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.

Монтаж теплого пола водяного. Как подключить теплый пол к системе отопления

Жители частного сектора обычно выбирают водяной пол, поскольку у него нет конкурентов в плане долговечности. Для его установки в доме не требуется никаких разрешений, поскольку в случае аварии никого не затопите. Основная сложность монтажа заключается в том, что температура в дополнительном контуре должна быть в районе 40 градусов, а в батареях отопления — 60°C и выше. Как подключить теплый пол к контуру системы отопления с учетом температурных ограничений?

Выбираем сердце отопительной системы: Как выбрать газовый котел: 5 советов

Выбор схемы подключения

Возможны следующие варианты:

1. От котла через коллектор без дополнительного оборудования. В этом случае могут возникнуть сложности с регулировкой температуры. Единственный элемент, которым сможете воспользоваться для этого, — вентиль, ограничивающий движение воды по трубам.
2. Схема с 3-ходовым клапаном и насосом . В смесителе горячая вода разбавляется холодной из обратки.
3. Схема с насосом и термоклапаном. Интенсивность смешивания воды из ввода и обратки зависит от показаний датчика температуры.
4. Схема с 2-ходовым клапаном. Смешивания воды не происходит. При достижении определенной температуры подача теплоносителя в допконтур приостанавливается. После остывания — возобновляется.

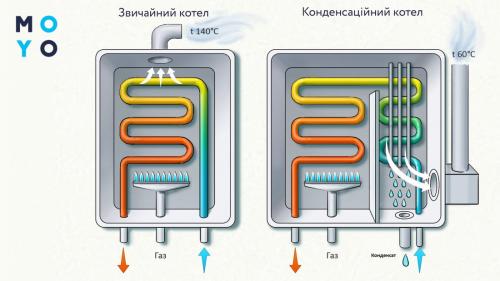

Выбор котла

В принципе, систему можно подключить к любому котлу , но эффективность работы дополнительного контура зависит от разновидности агрегата. Худший вариант — твердотопливный котел, лучший — газовый конденсационный , выдающий воду подходящий температуры, не требующий наличия смесительного узла. Также подойдет газовый или электрический агрегат. Стоит отметить, что теплый пол часто устанавливают через несколько лет после монтажа системы отопления. Котел ради этого обычно не меняют.

Пирог дополнительного контура

• Первым делом на основание укладывают слой гидроизоляции. Она не даст отсыреть утеплителю из-за перепада температур.
• Следующий слой — утеплитель, который препятствует уходу тепла вниз.
• Трубы фиксируют, например, с помощью арматурной сетки.

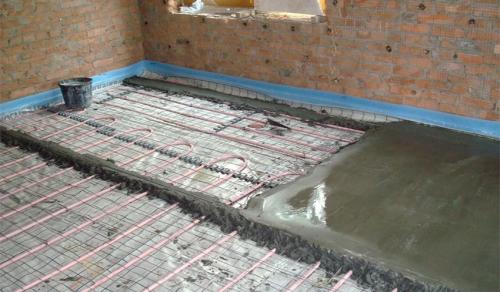

• Водяные коммуникации заливают стяжкой толщиной от 40 мм. Перед заливкой бетона полностью смонтированный пол проверяют на предмет утечек.
• На стяжку укладывают облицовку.

Теплый пол от батареи в частном доме. Теплый пол от батареи центрального отопления в квартире – схемы, монтаж и первый запуск

При этом, наиболее популярным видом, как в частном доме, так и в квартире являются водяные тёплые полы, запитанные от батареи, а в ванной комнате не редко.

Преимущество тёплого пола перед батареями

В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.

Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.

Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.

Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве.

К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.

Можно ли сделать теплый пол от батареи — законно подключение или нет?

В квартире многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но потребуется решить ряд вопросов. Основной — получить разрешение на врезку в центральное отопление дома от теплосетей, так как это может сказаться на работе радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы могут привести к аварийной ситуации, и затоплению квартиры снизу.

К сведению! Без наличия данного разрешения, установка тёплого пола будет незаконной, и при обнаружении такой врезки на вас будут наложены штрафные санкции.

Чтобы сохранить тепловой баланс в доме существует три законных варианта монтажа тёплого пола к радиатору:

1. Если в квартире двухтрубная схема подключения батарей;
2. При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
3. при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.

Только в таких случаях, установка пола с обогревом в одной квартире не влияет на режим отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к нарушению гидравлического баланса, что скажется на работоспособности всей системы.

К сведению! При невозможности врезать пол с обогревом в магистраль напрямую, законно получить разрешение на установку водяного пола нельзя.

Схемы подключения

Для подключения тёплых полов существует несколько схем, которые рекомендуют использовать специалисты.

Как сделать теплый деревянный пол в частном доме. Какой теплый пол лучше сделать в частном доме

Существует несколько систем обогрева пола:

1. водяная;
2. электрическая;
3. пленочная инфракрасная.

Сравнительный анализ показывает, что водяной «теплый пол» проигрывает своим конкурентам по двум позициям: любая протечка превращается в огромную проблему, нужны серьезные финансовые вливания на стадии строительства и ремонта.

Однако, есть нюансы.

• На отапливаемой площади более 100 м²уже через 30-35 лет наступает полная окупаемость вложенных средств(при нынешних расценках, а они могут сильно измениться в большую сторону, все это произойдет быстрее). Причина в низких затратах на тепло. Естественно, чем больше площадь дома, тем быстрее семейный бюджет ощущает отдачу.
• Современные системы обогрева пола жидкими теплоносителями крайне редко выходят из строя ранее 50 лет. Это — во-первых. Во-вторых, в деревянных домах другая технология монтажа отопления. Ремонт здесь сложный только в том случае, если уложена керамическая плитка — придется разбивать, а не демонтировать.

Более подробно сравнительный анализ изложен в статьях:

• « Какие теплые полы лучше — водяные или электрические? »;
• « Теплый пол на балконе или лоджии своими руками ».

Из этих же статей можно сделать обобщающий вывод: электрический теплый пол в деревянном доме можно использовать, или как дополнительный вид подогрева, что, по мнению редакции неэффективно, или для постоянного отопления небольшого по площади здания или его части. Например, балкона на втором этаже. В итоге остается вариант водяного обогрева пола.

Многие специалисты могут возразить: водяной «теплый пол» и деревянный дом несовместимы. Лаги и черновой деревянный настил просто не выдержат вес цементно-песчаного раствора, которым проводится заливка контура с теплоносителем. Отказ от стяжки убирает из напольного пирога накопитель тепла, в результате чего при прекращении отопления дом быстро выстуживается.

В принципе, они правы. Залить стяжку можно только в следующих случаях:

• черновой деревянный пол уложен по грунту;
• для лагов брался мощный брус размером 20 х 22 см и более;
• вместо дерева использована бетонная плита перекрытия.

Во всех остальных случаях нужно искать другие способы монтажа водяного теплого пола в частном доме. И они есть — настильные системы обогрева, выполненные «сухим» способом. В их основе лежат металлические пластины из оцинкованной стали или алюминия. Их крылья выполняют функцию стяжки: аккумулируют и рассеивают тепло. Трубы укладываются в специальные канавки в виде перевернутой греческой буквы омега Ω (вид с торца).

Важно: пластины выпускаются под любой шаг укладки труб, что нужно учитывать при их покупке.

Греющий контур по такой технологии может быть уложен:

• на лаги в просветы между половыми досками;
• в полистирольную плиту с бобышками;
• в специальные наборы из реек — продаются в строительных магазинах.

Кроме этого, основа для всей конструкции может быть изготовлена самостоятельно: в пенопласте специальным аппаратом выжигаются канавки под трубы. Кстати, это единственный вариант обустройства водяного «теплого пола», когда контур можно уложить «улиткой».

У каждого способа есть свои сильные и слабые стороны. Общее:

• малый вес;
• отсутствие «мокрых» процессов;
• высокая эффективность;
• универсальность — можно укладывать в любом помещении (спальня, гостиная, кухня, ванная комната), под любое напольное покрытие (керамогранит, кафель ламинат, линолеум и т.д).

В этом случае половой пирог выглядит так:

• черновой пол;
• теплоизоляционный материал;
• рассеивающие пластины;
• контур с циркулирующей жидкостью;
• финишное напольное покрытие.

Изучим более подробно инструкцию по сухому способу монтажа водяного «теплого пола». Для тех, кто решил воспользоваться стяжкой, отсылаем к работе « Теплый водяной пол под ламинат », где можно получить ответы на все возникающие вопросы — технологии полностью совпадают.

Бюджетный теплый пол в частном доме. Тёплый пол или батареи, что лучше в частном доме?

В отличие от жителей городских квартир, владельцы частных домов могут сами выбрать систему отопления. Здесь допустима установка любого обогревательного устройства — обычной батареи или тёплого пола.

Однако многих застройщиков частного жилья ставит в тупик вопрос выбора отопительной системы. Что лучше, тёплый пол или радиатор, и что эффективнее и экономичнее будет обогревать помещение, и создавать благоприятный микроклимат?

Чтобы сделать правильный выбор, нужно знать особенности и принцип работы каждой системы.

Предлагаем к ознакомлению статью с описанием характеристик и проведением сравнительного анализа — в чём разница и что лучше,

Виды тёплых полов

Тёплые полы подразделяются на водяные и электрические:

1. Водяные — состоят из гибких труб, по которым движется нагретый до 30 — 35 градусов теплоноситель. Схема укладки магистрали бывает «змейкой» или « улиткой». Чаще монтируются под цементно бетонную стяжку. Хотя, при наличии деревянных перекрытий возможна укладка и без заливки бетона.

• Электрические тёплые полы бывают:
• кабельные — это провод, который может располагаться под любой поверхностью, уложенный в стяжку или между бобышками утеплителя;
• маты — также представляет собой кабельный тип конструкции, только провод уже зафиксирован на подложке (мате) с определённым шагом;
• инфракрасные — это плёнка с вмонтированными карбоновыми пластинами, не требуется заливка стяжки, процесс укладки простой и быстрый.

Виды радиаторов

Если рассматривать радиаторы, то они выпускаются трёх видов:

1. Алюминиевые радиаторы — самая распространённая модель. Весь корпус батареи изготовлен из алюминия, что делает её легкой и повышает уровень теплоотдачи. Единственный минус — не высокая прочность.
2. Биметаллические радиаторы отопления — имеют алюминиевый корпус со стальной или медной сердцевиной. Наличие такой вставки придаёт изделию прочность, оно способно выдержать высокое давление и температурные перепады.
3. Чугунные батареи — классика, они и сегодня пользуются популярностью, хотя обладают внушительным весом и достаточно инертны. Имеют продолжительное время нагрева, но зато хорошо лучше держат и отдают тепло.

Кроме того, радиаторы подразделяются на самотечные и принудительные. Суть работы самотечной системы — прогрев воды в котле, после чего, по закону физики, она поднимается вверх по стояку и опускается при остывании.

Бывают одно и двухтрубные. В батареях с принудительным действием подразумевается наличие насоса, который способствует продвижению жидкости в трубах.

Плюсы и минусы полов

Каждая отопительная система имеет свои положительные и отрицательные стороны, и предназначена для конкретных условий, в которых она будет эффективнее функционировать, поэтому стоит с ними ознакомиться.

Теплый пол в частном доме по грунту. Основной монтаж теплого пола

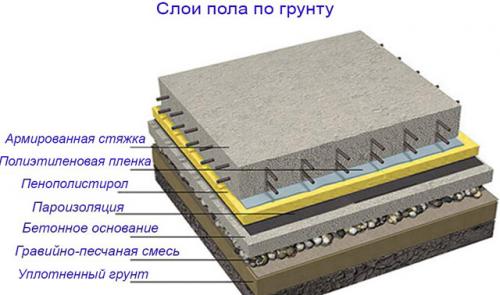

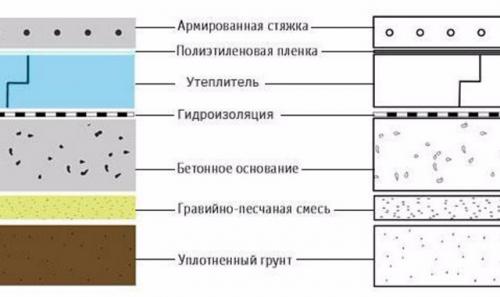

Перед началом укладки водяного пола в частном доме, по подготовленному грунту нужно слоями распределить крупный песок и щебенку. Глубина их залегания должна составлять около 30 сантиметров. Затем их нужно полить водой и тщательно утрамбовать. Таким образом, изготовив «подушку», можно будет перейти к следующим работам.

Гидроизоляционный слой

Чтобы устройство теплого пола прослужило достаточно долгое время, его нужно защитить от пагубного влияния воды и других жидкостей. Для этого необходимо на нижнем уровне порога уложить гидроизоляционный слой из толстого полиэтилена. Укладка не сложна и производится следующим способом:

1. Рулон разматывается по площади помещения.
2. Острым ножом удаляются лишние участки.
3. Гидроизоляционный материал укладывается внахлест.
4. Стыки полиэтилена проклеиваются строительным скотчем.

В качестве гидроизоляции можно использовать и другие, более практичные мембраны из полиэстера. Однако стоить они будут значительно выше.

Теплоизоляционный слой

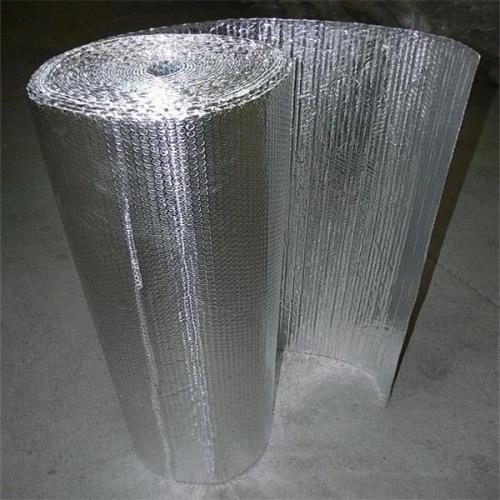

Согласно инструкции, в пирог теплого пола, важно включить теплоизоляционный слой, который поможет защитить основание помещения от промерзания и утечки теплового потока. Да и теплоотражающая подложка будет направлять поток тепла внутрь здания, а не за его пределы. Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии.  Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции.

Заливка бетонного слоя

Для высококачественной прочности теплых полов по грунту с водяной системой, порог пола должен включать армированный бетонный слой, поскольку он будет служить защитой конструкции от дальнейших нагрузок. Перед заливкой нужно будет при помощи реек разделить основание помещения на участки, с шагом в 1 метр, что позволит упростить процесс работы, выполняя его поочередно. Далее укладывается армированная сетка и заливается раствор. По мере его высыхания, рейки необходимо вытащить из бетона, а углубления от швов заполнить раствором. Для того, чтобы в будущем бетон не трескался и не деформировал стены, по периметру помещения нужно проклеить демпферную ленту .

Укладка обогревающего контура

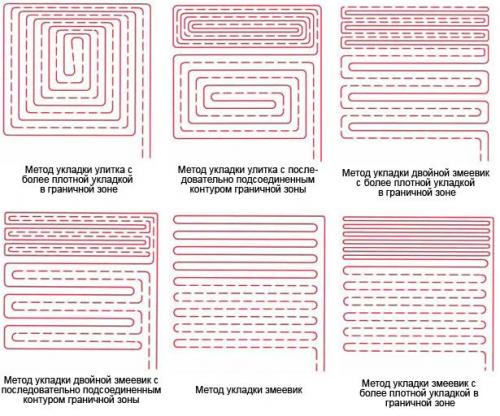

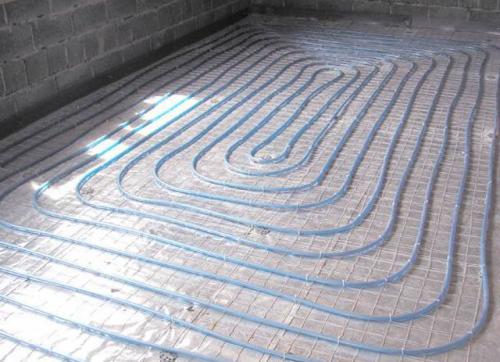

Убедившись, что бетонная стяжка полностью высохла, переходят к укладке труб. Выбор теплоносителей, исходит из желания самих пользователей. Однако, по мнению специалистов, металлопластиковые трубы более надежны и легки при монтаже. Укладка контуров производится следующими способами:

• улитка;
• змейка;
• комбинированный.

В не зависимости от видов укладки, ветви труб должны оканчиваться в коллекторном шкафу. А так же при их монтаже, должны быть соблюдены следующие правила:

1. Контур должен изготавливаться без стыков, из сплошной трубы.
2. В не зависимости от шага , длинна теплоносителя, не должна превышать более 200 метров.
