Эти конструкции имеют массу преимуществ перед другими видами:

их легко эксплуатировать и обслуживать. Сами изделия крепятся на петли, которые гарантируют простоту и надёжности при использовании;
• такие конструкции несложно установить самому. Для этого нужно чётко следовать инструкциям, которые указаны в плане;
• изделия можно оснащать различными замковыми устройствами. Что даёт возможность обеспечить максимальную защиту участка.

Основным недостатком считается тот факт, что для открывания их нужно оставлять достаточно большой участок. Особенно проблематично пользоваться такими конструкциями зимой, когда наметаются сугробы. То есть, для выезда или выхода из двора, нужно очистить площадку от снега.

Такие ворота могут быть изготовлены из различного материала , о чём свидетельствуют многочисленные фото:

• дерево;
• металл;
• профилированный металл;
• кованые элементы;
• сварные конструкции.

Цена самих конструкций напрямую будет зависеть от материала, из которого они изготовлены.

Для того чтобы распашные ворота с калиткой внутри были прочными и надёжными, они должны быть изготовлены из качественного материала. Каркас должен состоять из металлических опор не менее 65 мм и стальной полосы, шириной в 20–30 сантиметров.

Существуют особые требования и к обработке металлических элементов. Трубы и металлопрофиль должны быть тщательно вышлифованы, желательно шлиф-машинкой. Обязательно убирается вся имеющаяся ржавчина, неровности или коррозийные пятна. Подготовленный металл покрывается обезжиривающим растворителем и наносится грунтовка. Эти этапы работы необходимы для того, чтобы срок эксплуатации изделия был максимальным.

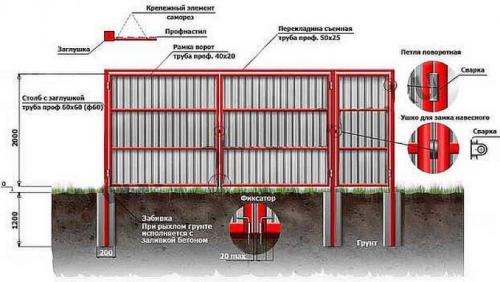

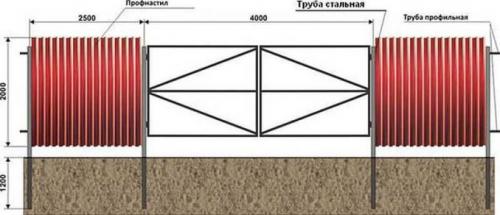

Ворота из профнастила своими руками чертеж. Конструкция створок

Створка ворот или калитка может быть выполнена по-разному, взяв на вооружение различные варианты. Расположение перемычек может быть:

• Наклонным.
• Горизонтальным.
• Крестообразным.

Каждый из вариантов обладает достаточной жесткостью, поэтому может быть рекомендован к применению. В данном случае играет роль индивидуальный подход.

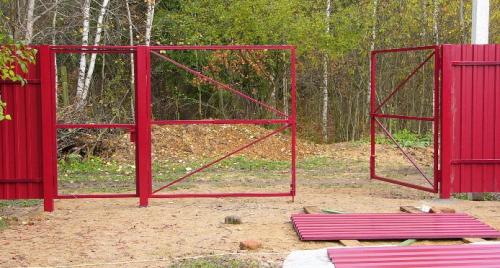

Конструкция ворот из металлопрофиля с укосинами

Конструкция самих ворот также может быть разной: с классической рамой, с наличием верхней перемычки или без нее. С верхней перекладиной получается более жесткая конструкция, но сама конструкция имеет некоторые ограничения по высоте. В таком случае во двор вряд ли сможет заехать спецтехника или другая какая-то высокая машина. Можно отказаться от верхней перекладины, но тогда придется все внимание уделить надежности установки стоек, а также качеству изготовления рамы.

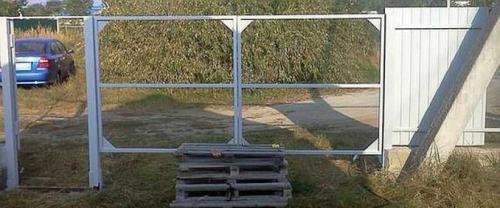

Конструкция ворот в верхней перекладиной и поперечными перемычками

Установка ворот с верхней перемычкой предполагает больший расход металла, но зато не потребуется дополнительно усиливать стойки.

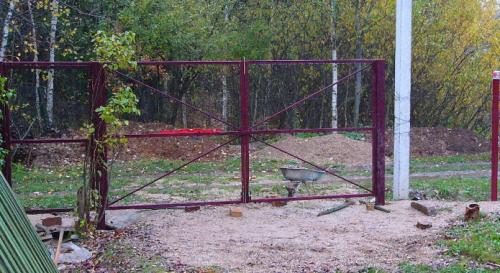

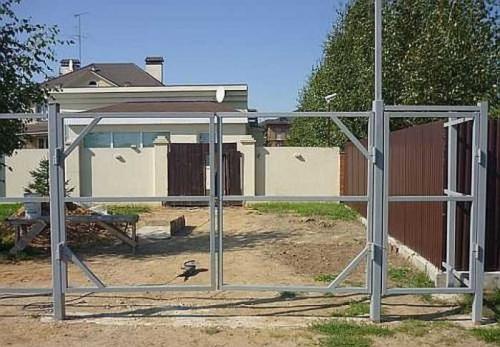

Крестообразные перемычки на воротинах из металлопрофиля

Более удобное крепление листов профнастила получается, если по внутреннему (или по наружному, в зависимости от способа крепления) периметру створок приварить отрезки тонкостенного металлического профиля шириной около 1см. Этот вариант следует учитывать еще на этапе проектирования ворот.

Как правило, менее жесткая конструкция будет «гулять», а значит – будет шуметь при порывах ветра. Чтобы этого не случилось, конструкция усиливается с помощью уголков из металла, которые привариваются  по углам рамы. Опять же, можно воспользоваться двумя способами. Уголки можно вырезать из металла или использовать отрезки профилированных труб, из которых изготавливался сам каркас, и приварить их по углам и под углом.

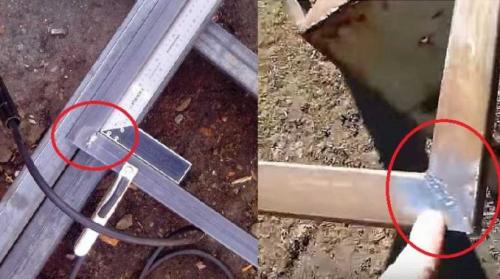

Усиление створок пластинами из металла

Второй способ усиления створок ворот

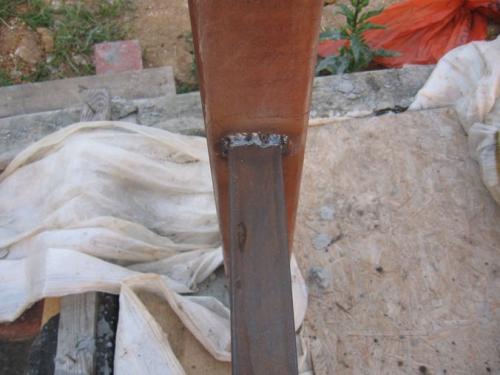

Как вариант, отрезки профилированных труб привариваются не под углом в 45 градусов, а встык, так как это проще, хотя под углом более надежно. Некоторые способы сборки не предусматривают соединение под углом, так как возможна сборка цельной конструкции, после установки которой, она распиливается на две части.

Разные способы стыковки труб

Существует еще одна изюминка, которая учитывает количество снежного покрова зимой. Как можно понять из изображения, нижняя перемычка может быть поднята на различную высоту. Эта высота зависит от высоты снежного покрова. Если планку опустить слишком низко, то зимой вряд ли получится открыть ворота после обильного снегопада. В летний период в нижнее пространство может попадать во двор всякая ненужная живность, поэтому это пространство можно закрыть, прикрутив на саморезы какую-то планку. Поздней осенью эта планка снимается.

Если распашные ворота оборудовать автоматикой, то их можно будет открывать дистанционно, не выходя на улицу, под снег или под дождь.

Чертеж ворот с калиткой из профнастила. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

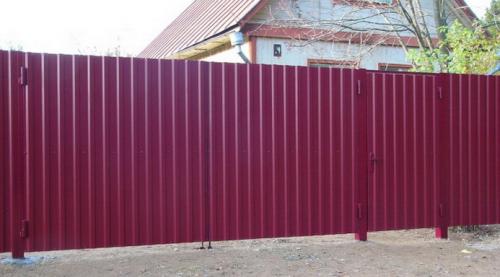

Установка ворот из профнастила своими руками

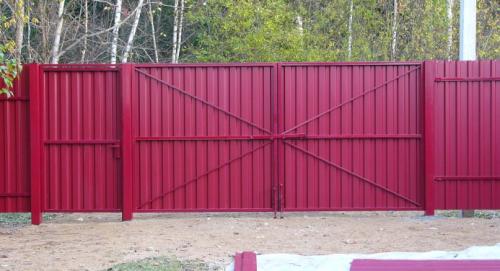

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

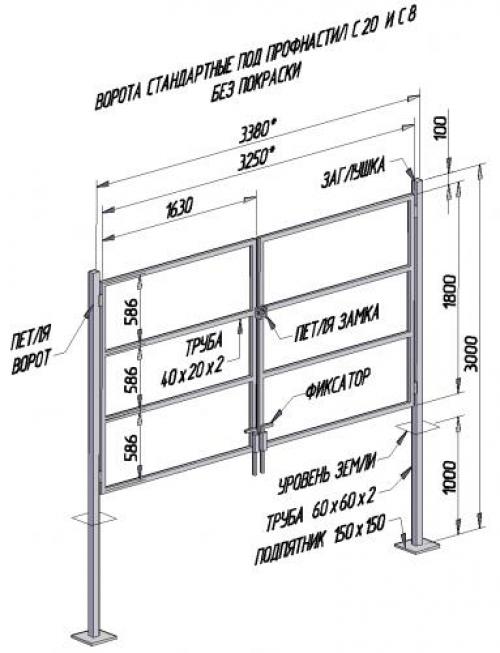

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

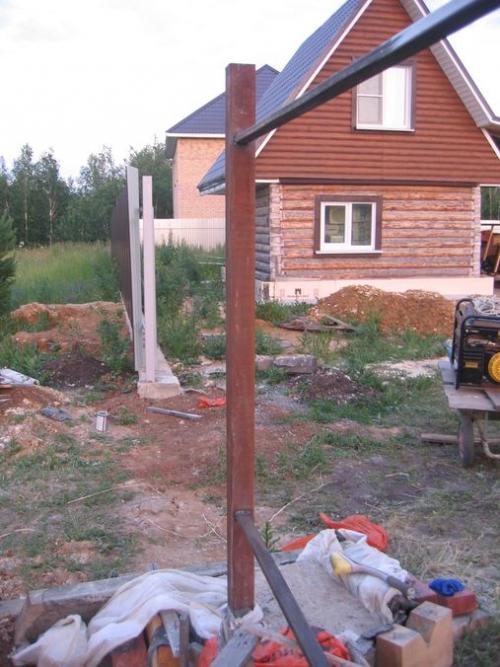

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

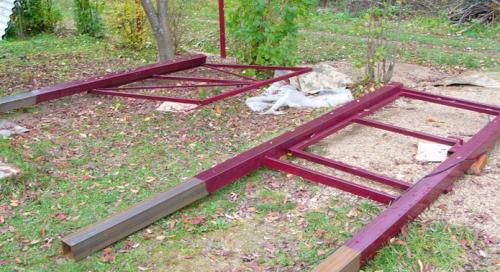

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

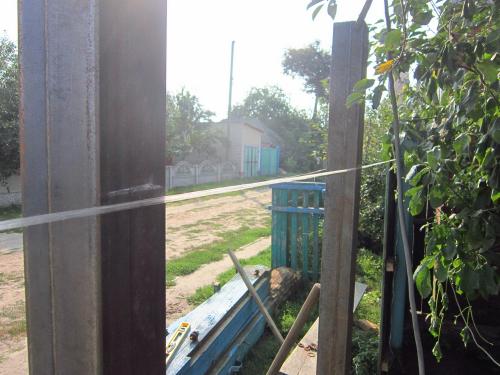

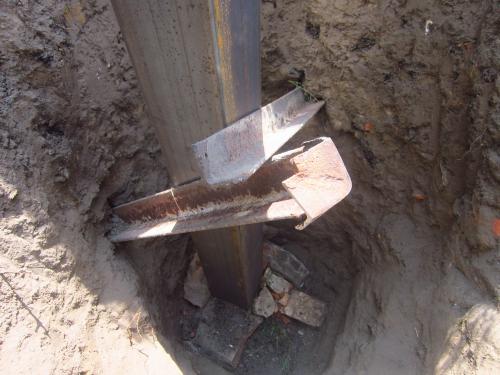

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

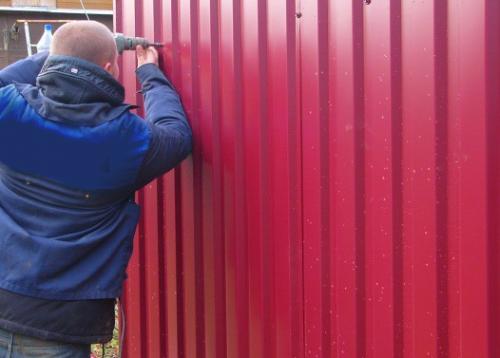

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.

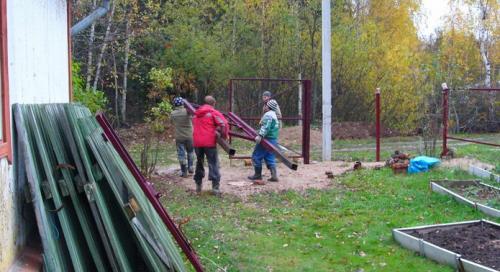

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

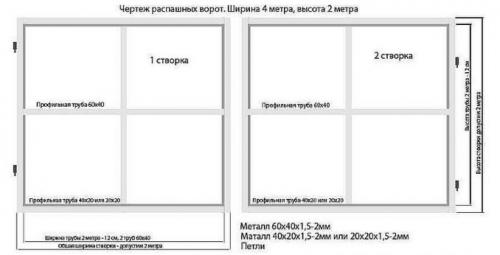

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

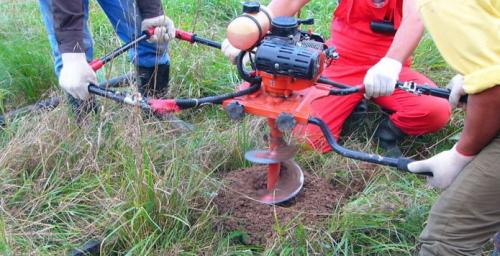

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

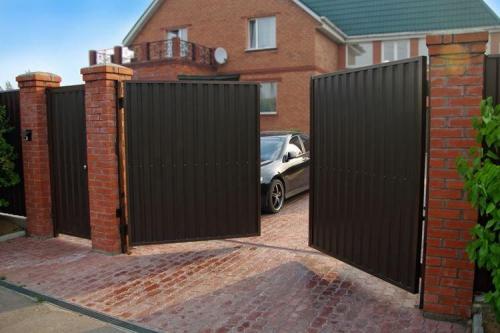

Распашные ворота из профнастила. Монтаж ворот из профнастила

Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!

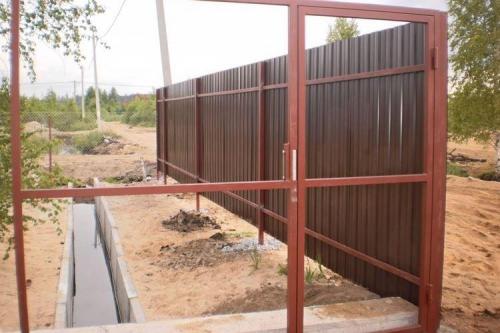

Каркас для ворот из профнастила

Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.

Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.

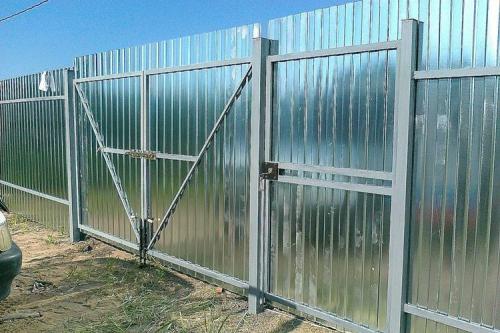

Укрепление каркаса

Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.

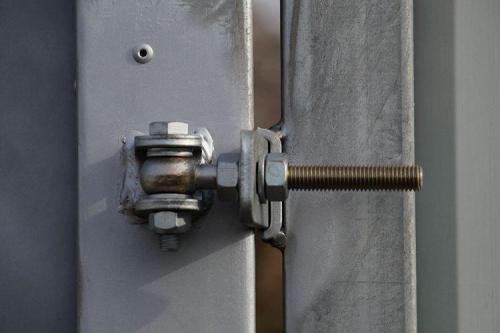

Монтаж петель

Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.

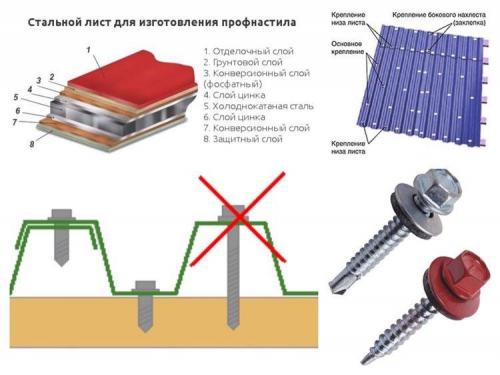

Обшивка профнастилом

Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.

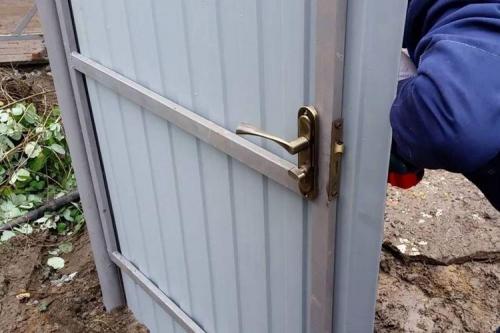

Установка замка

Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.

Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.

Автоматика для ворот

Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.

Ворота с калиткой внутри чертеж. Ворота для гаража металлические распашные своими руками сделать чертежи, схемы, эскизы конструкции и столбов: пошаговая инструкция изготовления для дачи

При подъезде к гаражу важно обеспечить возможность быстрого открывания ворот. Распашной вариант удовлетворяет требованиям, особенно если предусмотрен узел автоматики. Он стал привлекательным для многих владельцев авто благодаря простоте устройства и эксплуатации. Но чтобы сделать ворота для гаража металлические распашные своими руками, нужно учитывать немало нюансов.

Ворота для гаража металлические распашные: преимущества и недостатки

Распашная конструкция считается наиболее популярной – это классика, которая никогда не устаревает. Для гаража тоже подойдет. У таких ворот есть ряд преимуществ:

• несложное устройство, это облегчает задачу по изготовлению;
• легкость обслуживания;
• надежный механизм, прочная конструкция;
• приемлемая цена;
• возможность использования механического или автоматизированного варианта, во втором из случаев дополнительно устанавливается электропривод;
• длительный период эксплуатации: распашные ворота могут стоять десятилетиями и не утратить функциональности, а также привлекательности;
• многовариантность дизайнов;
• максимально простая эксплуатация: это обусловлено особенностью конструкции, а также давним использованием такого варианта – практически не осталось секретов, которые бы помешали изготовить или эффективно применять распашные ворота;
• возможность применения разнообразных материалов;
• можно сделать всю работу своими руками (купить готовую модель заводского производства тоже можно, но это обойдется дороже).

Как и у любой конструкции, у распашных ворот есть недостатки, но их не так много:

• необходимость высвобождения довольно большого участка для открывания створок;
• предпочтение при выборе модели отдают варианту открытия наружу, т. к. альтернативный способ (движение внутрь гаража) причинит немало дискомфорта: будет мешать перемещению по гаражу, создаст сложности при использовании содержимого полок, которые часто устанавливаются вдоль стен;
• при высокой парусности сложно управлять створками.

Планируя установить распашные ворота, нужно учесть особенности климата. Неудобство при эксплуатации (открывание створок снаружи помещения) – ничто по сравнению с трудностями, которые возникают из-за невозможности управлять воротами, когда плохая погода (высокая ветровая нагрузка).

Виды распашных ворот

Для гаража подойдут разные варианты конструкций. Выбор можно делать среди моделей:

При подъезде к гаражу важно обеспечить возможность быстрого открывания ворот. Распашной вариант удовлетворяет требованиям, особенно если предусмотрен узел автоматики. Он стал привлекательным для многих владельцев авто благодаря простоте устройства и эксплуатации. Но чтобы сделать ворота для гаража металлические распашные своими руками, нужно учитывать немало нюансов.

Преимущества распашных ворот

• Простота установки и эксплуатации
• Возможность автоматического управления
• Удобство использования

Недостатки распашных ворот

• Невозможность управления в плохую погоду
• Возможность повреждения ворот при сильном ветре

Выбор конструкции для гаража

Для гаража подойдут разные варианты конструкций. Выбор можно делать среди моделей:

• Модель 1: с автоматическим управлением
• Модель 2: с ручным управлением
• Модель 3: с электромеханическим управлением

Важно учитывать особенности климата и региона, в котором расположен гараж. Необходимо выбрать модель, которая будет работать эффективно в условиях вашего региона.

Шаги по изготовлению распашных ворот для гаража

1. Планирование конструкции
2. Выбор материалов
3. Сборка конструкции
4. Установка автоматики (если предусмотрено)

Важно следовать пошаговой инструкции и учитывать все нюансы, чтобы получить качественные и функциональные ворота для гаража.

• распашные одностворчатые: подойдет для неширокого проема, предусмотрены для легкового малогабаритного авто, т. к. движение одинарной створки значительной ширины без привода будет затруднено – велика вероятность перекоса, если петли выбраны неправильно, вскоре их придется менять, т. к. ежедневное воздействие значительных нагрузок приведет к поломке, вопрос решается правильным выбором фурнитуры и установкой узла автоматики;
• двустворчатые: представляют собой стандартный вариант, причем нагрузка на петли распределяется равномерно, т. к. створки две, они равной ширины, меньше, чем в случае с одностворчатыми воротами, что облегчает управление из-за более низкой парусности, но проблема открывания остается – нужно предусмотреть рядом с гаражом достаточно места для движения створок;

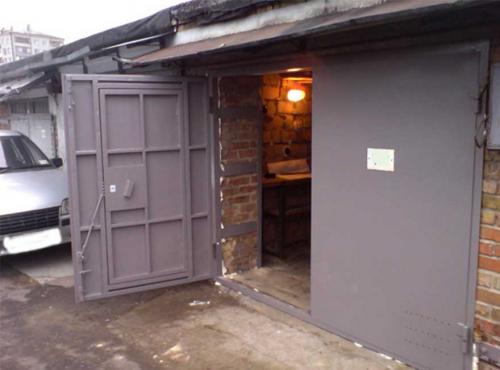

• ворота со встроенной калиткой: если приходится часто пользоваться гаражным проемом для перемещения по территории участка или обеспечить возможность выхода, не открывая массивных ворот, можно предусмотреть в одной из створок калитку, она полностью встроенная, сложность в необходимости создания укрепления – рамки по периметру, также будут ограничения по высоте, а снизу предусматривается порожек.
