Монтаж ворот из профнастила. Ворота из профнастила своими руками — предпочтительная конструкция
Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.
Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.
Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:
- легкость автоматизации;
- минимальные усилия для открытия в условиях обильных снегопадов;
- нет необходимости в свободной площади перед или за воротами для их открытия.
Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.
Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.
В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.
Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.
Ворота из профнастила с элементами ковки. Ворота из профнастила (профлиста) с элементами ковки: фото кованых калиток
Ворота и калитка – наименее устойчивые против взлома элементы ограждения участка. Их конструкция должна быть дополнительно упрочнена. Для красивого и надежного забора необходимы ворота из профнастила с элементами ковки. Завитки и пики из металлического прутка сделают вход на участок красивым, декоративным, одновременно более прочным. На фото ворот из профлиста с элементами ковки видно, как гармонично сочетается цветной тонкий лист с грубым стальным прутком, закрученным в спирали.
- откатные;
- подъемные.
Створки из профнастила
При декорировании классических распашных конструкций из профнастила элементами ковки следует соблюдать в рисунке симметрию относительно линии разъема. На откатных воротах из профлиста хорошо смотрится любой рисунок, симметричный, повторяющийся и асимметричный.
Подъемные конструкции из профнастила отличаются массивной верхней перекладиной, на которой установлен поворотный механизм. Это ограничивает возможность расположения рисунка. Нельзя устанавливать парапетные коньки – кованые элементы над полотном.
На фото изображены створки на даче.
Конструкция из профнастила около дома
Правила установки кованых фрагментов
Под украшением ворот и калитки скрывается в первую очередь повышение прочности и надежности входных конструкций. Гнутые и ровные прутки устанавливаются:
- вдоль полотна профнастила со стороны навесов;
- в месте расположения запоров;
- на верхней части;
- по наружным углам;
- внизу полотна профлиста.
Профлист на створках
Ковка закрывает слабые места конструкции, где проще всего взломать ворота или перелезть через них. На фото ворот из профнастила с ковкой хорошо видно, что в первую очередь устанавливаются парапетные коньки. Затем более крупные фрагменты закрывают угол верхнего навеса.
При установке кованых элементов полностью упрочняется боковая сторона, а также запор.
Калитка и ворота из профлиста с элементами ковки должны оформляться в одном стиле с применением одинаковых элементов.
На фото ниже изображены створки из профлиста перед установкой.
Конструкция из профнастила с ковкой перед монтажом
Преимущества конструкций из профнастила с ковкой
Кованый забор прочнее ограды из металлопрофиля. Его недостаток – в высокой стоимости и прозрачности. Чтобы скрыть от прохожих свою частную жизнь, владельцы кованых оград ставят позади ажурного полотна профлист или поликарбонат.
В деревне
Добавление элементов ковки к бюджетной ограде из профлиста изменяет технические и эстетические характеристики конструкции, улучшает ее следующим образом:
- декорирует однотонное полотно ворот и забора из профнастила;
- делает его привлекательным и оригинальным;
- неограниченное количество вариантов;
- повышает прочность и надежность;
- есть возможность подобрать кованые элементы на любую сумму.
Металлопрофиль может иметь любой цвет: зеленый, синий, красный, коричневый и даже сочетать элементы разных тонов. Рисунок зависит от того, какой эскиз выберет или нарисует заказчик – владелец ограды. Можно сразу купить готовые элементы и установить их своими руками.
На фото изображена конструкция после монтажа.

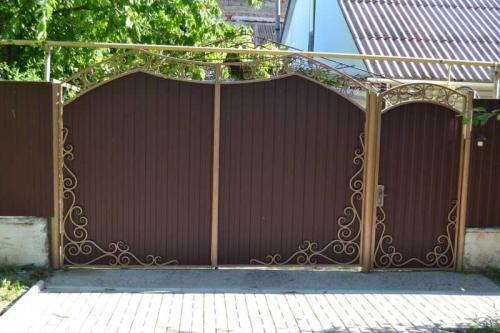

Сворки с калиткой из профнастила
Прайс фирмы, занимающейся коваными заборами, включает в себя множество отдельных элементов и фигур. Можно выбрать стебли с листьями, гибкую виноградную лозу, цветы типа лилия, тюльпан, ромашка. У каждого исполнителя имеется фотогалерея, демонстрирующая уже готовые проекты.
Прежде чем идти выбирать кованые элементы для забора, следует сделать чертеж, указать на нем точный размер рамы и расположение распорок. Калитка и ворота составляют единую конструкцию для входа на территорию участка и выполняются в одинаковом стиле с домом и дворовыми постройками.

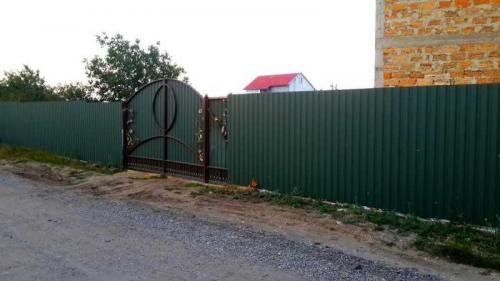

Конструкция из профнастила в поселке
Ковать самостоятельно пруток не надо. Для каждой фигуры понадобится свой шаблон. Можно приобрести готовые элементы. Цена на них, как правило, небольшая. Выбирать следует по фото из каталога, а затем сделать ажурное изделие в соответствии с размером полотна ворот и калитки.
Самостоятельный монтаж ворот из профнастила
На видео подробно показана схема самостоятельной установки профлиста и элементов ковки. Крепление делается на рамочный профиль сваркой или саморезами. Каркас ворот должен выполняться из квадратного профиля, толщина стенки которого от 0,8 мм.
Кованые пики и профнастил
Кованый элемент монтируется одновременно с полотном или на раму уже готовых ворот. Профнастил имеет отдельное крепление к раме и поперечинам. Его монтаж не зависит от наличия декора. Установка ведется стандартным способом. Красивый и прочный элемент из прутка можно добавить в любое время, обновить и укрепить старый забор из профлистов.
При самостоятельном изготовлении кованых элементов в расчет затрат на ремонт ворот и калитки входит стоимость металлопроката. Штампы для гибки и навивки делаются из обрезков листового металла.

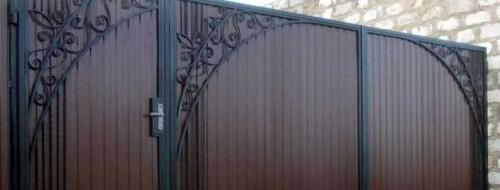

Профнастил с коваными элементами
Последовательность изготовления кованых элементов для изгороди такова:
- Рисуется картинка в соответствии с тем, какими строитель хочет видеть свои ворота.
- Изображение разбивается на простые элементы.

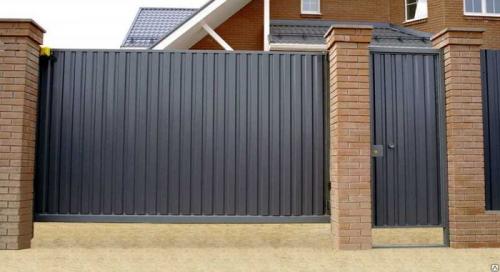

Ворота из профнастила откатные. Чертеж откатных ворот из профнастила
Стандартные консольные откатные ворота из металлопрофиля состоят из створки, которая закрывает проезд, и противовеса. Ширина створки равна ширине проезда, измеренной по внутренней части и увеличенной на 200 мм — по 100 мм с обеих сторон отводится на перекрытие опоры. Ширина противовеса должна быть не меньше половины проезда. Это очень важно, поскольку на противовес приходится вся нагрузка во время открытия и закрытия ворот. Если его сделать короче, то ворота будут клинить, направляющая подвергнется деформации, а роликовые каретки быстро износятся. Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант.
У откатных ворот есть два каркаса: несущий и вспомогательный.
На несущий каркас, как видно из названия, приходится основная нагрузка. Это все стороны противовеса, а также внешние стороны створки. Несущую раму делают из трубы 60×30 мм .
Вспомогательный каркас — это ребра жесткости для конструкции, а также трубы для крепления профнастила. Этот каркас состоит из внутреннего прямоугольника в створке, горизонтальных и вертикальных ребер жесткости, расположенных примерно через каждый метр. Его делают из профиля 40×20 мм .
Последнее, что нужно знать для создания чертежа откатных ворот из профлиста — форму противовеса. Она может быть треугольной и прямоугольной и зависит это от ширины проема и общего веса ворот.
Треугольный противовес делают при проеме шириной до 6 метров и при весе до 400 кг . Профлист — очень легкий материал, поэтому обычно требование по весу опускают, ориентируясь только на ширину проезда. Даже если речь идет о высоких воротах, например, закрывающих въезд на склад или в цех. Хотя для уверенности вы можете посчитать вес.
Для этого нужно сначала рассчитать вес рамы при учете, что стальная профильная труба 60×30 мм со стенкой 2 мм весит 2,7 кг на погонный метр, а профиль 40×20 со стенкой 2 мм — 1,81 кг на погонный метр. Затем к нему нужно прибавить вес профнастила — 4,5 кг на 1 м² при толщине 0,45 мм .
Пример
Посчитаем, сколько весят откатные ворота 4 метра из профнастила стандартной высоты в 2 метра . Для них нужны:
- 17,22 м труб 60×30 мм (длина нижнего профиля — 6,2 м , верхнего — 4,2 м , боковых — 2 м , гипотенузы в противовесе — );
- 22 м труб 40×20 мм (длина нижнего, верхнего и центрального профиля — 4 м , двух боковых и трех ребер жесткости — 2 м );
- 16 м² профлиста для зашивки створки с обеих сторон.
Следовательно, вес откатных ворот 4 метра из профнастила будет равен:
где х — нужный промежуток между планками. Получим, что шаг должен быть равен примерно 67,3 мм.
Обратите внимание: в расчетах не учитывается масса направляющей, поскольку она, как и ролики, подбирается исходя из веса каркаса.
По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу.
Как видно из таблицы, вес откатных ворот 5 метров из профнастила, как и створки, шириной 6 метров , далек от 400 кг даже при высоте 3 метра . Поэтому смело делайте треугольный противовес для любых ворот, в том числе и высоких.
Теперь, когда все детали будущего чертежа известны, начертите его или нанесите свои размеры на образец ниже. Размеры наносите с учетом сечения профильных труб.
На нашем примере чертежа раздвижных ворот из профлиста нет столбов — это исключительно схема самих ворот. Если хотите получить чертеж всей входной группы, учитывайте, что фундамент под противовесом всегда выводится в ноль. Поэтому вы должны знать уровень чистового покрытия перед тем, как делать такой чертеж. А если нужны откатные ворота из профнастила с калиткой, то ее лучше расположить сбоку со стороны противовеса, чтобы не слишком нагружать роликовые каретки.
Ворота из профнастила своими руками чертеж. Ворота из профлиста своими руками. Чертежи, схемы, инструкция
Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.
Установка ворот из профнастила своими руками
Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.
Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.
ворота из профнастила. Чертежи
Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.
Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.
Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.
После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.
Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

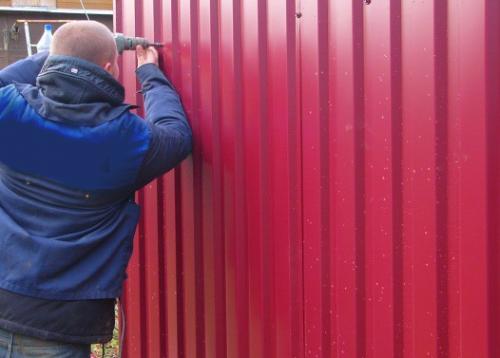

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.
В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

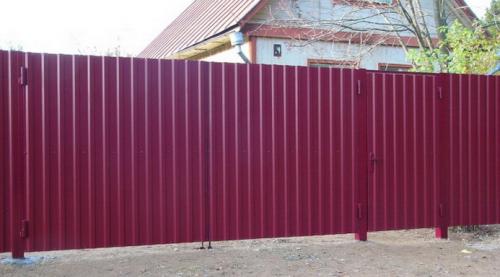

ворота из профнастила своими руками.
Реальный пример изготовления ворот из профлиста
Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.
Чтобы изготовить распашные ворота из профлиста своими руками необходимо:
Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.
ворота из профлиста своими руками. Чертеж
На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.
Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.
После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.
Ворота из профлиста с калиткой. Делаем каркас
Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.
Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.
Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.

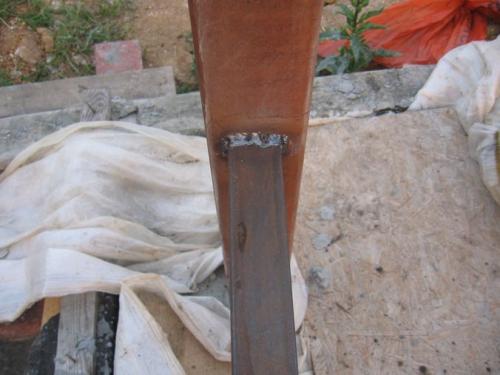

Разметка и сварка углов каркаса
Разметка и сварка углов каркаса
Разметка и сварка углов каркаса
Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.
Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила
Полезный совет! Существует и другой популярный вариант упрочнения каркаса. Для этого в центре рамы к ее вертикальным сторонам приваривается горизонтальная перемычка, разделяющая каркас на 2 одинаковых прямоугольника. После этого углы каждого из таких прямоугольников соединяются диагональными перемычками. Выбирайте любой из двух рассмотренных способов упрочнения, они оба хороши.
Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.

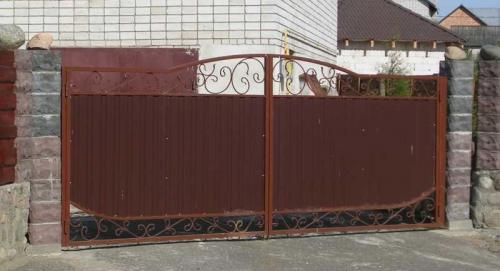

Как сделать красивые ворота из профнастила. Ворота из профнастила: как построить своими руками красивые и качественные ворота (155 фото + видео)
Из данного материала легко сделать ограждение, процесс приготовления займет мало времени. Сделать простые ворота из профнастила можно своими руками. Если хочется добавить кованые элементы, то лучше обратить к специалисту. Также можно изобразить на воротах различные декоративные элементы, в таком случае получатся.
Перед тем, как сделать ворота, стоит определиться с дизайном и способом изготовления. Если заранее нет идеи, какое нужно ограждение, тогда фотолегко можно найти на различных строительных сайтах.
Часто выбор падает на ворота с калиткой, которая тоже делается по-разному.

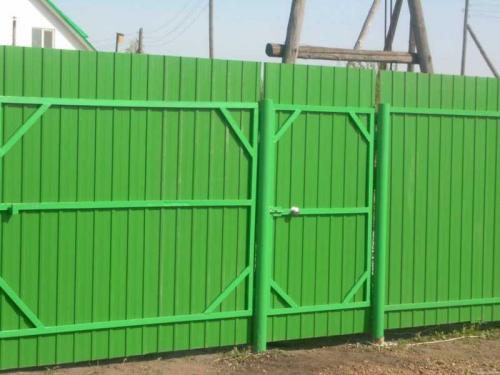

Как располагаются перемычки на калитке?
Перемычки можно располагать наискосок относительно друг друга, по горизонтали либо в виде креста. Любой из этих видов будет отлично работать, перемычки получатся достаточно жесткими. Конкретный вид расположения выбирается в зависимости от личных предпочтений.
Какими бывают ворота?
Конструкция ворот не всегда одинаковая, у них тоже существует несколько видов. У одних ворот бывает стационарная рама, у других она отсутствует.
Плюсы ворот со стационарной рамой
Если делать ворота с рамой, они получатся более стабильными и устойчивыми. Такие ворота не нуждаются в дополнительном усилении, они принимают на себя меньшее количество нагрузки.
Минусы ворот со стационарной рамой
В случае использования ворот со стационарной рамой крупные машины (например, грузовые машины) не смогут проехать через них.
Когда осуществляется установка ворот с рамой, стоит быть готовыми к тому, что придется потратить значительно большее количество металла, которое нужно на перемычку.
Можно ли обойтись без рамы?
Конечно, есть вариант не добавлять стационарную раму. В таком случае будет целесообразно тщательно усилить столбы и изготовить створки, которые также будут усилены в области углов. Тогда ворота без стационарной рамы будут не менее надёжными, чем ворота с рамой.
Подготовка к креплению профнастила
Не стоит забывать, что прежде чем приступать к работе, надо обязательно сделать чертеж ворот, которые в итоге должны получиться.
В целях удобства крепления профнастила к наружной части створок крепится профиль из металла. Его ширина должна составлять около 1 см. Надо обращать на это внимание, подсчитывая размеры будущих заготовок.
Как сделать конструкцию прочнее?
Если не усилить конструкцию, она будет постоянно двигаться, а при порывах ветра издавать громкие звуки.
Дабы избежать этих неприятных моментов, рекомендуется к углам ограждения прикрепить уголки из металла, либо поставить угловые укосины. Они должны быть небольшого размера.
Стыковка труб
Трубы стыкуются друг с другом под углом 45 градусов. Иногда при сборке стыковка не осуществляется. Так работают, когда створки изначально обладают целостностью, а распиливают их при креплении к столбам.
Как работать при снеге?
Снег в холодное время года затрудняет изготовление ворот, но не делает этот процесс невозможным. Надо только приноровиться и учитывать определенные моменты.
Нижняя часть створок приподнимается над землей. Точное количество сантиметров определяется в зависимости от высоты лежащего снега. Ведь если снега выпадет много, а само ограждение будет начинаться у земли,просто не откроется.
Ближе к лету, когда снега уже не останется, конструкция возвращается в прежнее положение, в противном случае под воротами будут пробираться животные.
Автоматика
Кпредставляется возможным прикрепить автоматический механизм, с помощью которого осуществляется управление. В таком случае не будет нужно в плохую погоду, сопровождающуюся осадками, подходить к ограждению.
