Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов

08.08.2022 в 08:22
Содержание
  1. Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов
  2. Самодельные твердотопливные котлы. Принцип работы котла длительного горения
  3. Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)
  4. Экономичный дровяной котел своими руками. Основные типы отопительных котлов
  5. Котел водяного отопления на дровах своими руками. Особенности сооружения
  6. Котел из трубы своими руками. Твердотопливный котел своими руками
  7. Простой котел своими руками. Котел длительного горения своими руками: чертежи изделий и ТОП-11 лучших моделей
  8. Самодельные котлы длительного горения. Преимущества и недостатки самодельных котлов

Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов

Производители отопительного оборудования, в частности твердотопливных котлов, предлагают большой ассортимент продукции с различными характеристиками.

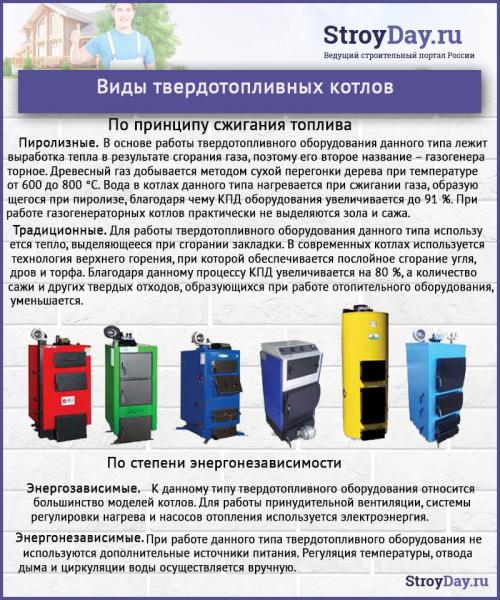

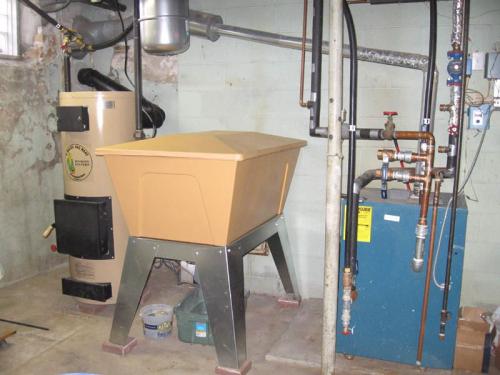

Исходя из конструкции котла на твердом топливе, все изделия можно разделить на такие группы:

  • традиционные отопительные агрегаты;
  • дровяные котлы с пиролизным типом горения (газогенераторные);
  • длительного горения;
  • пеллетные.

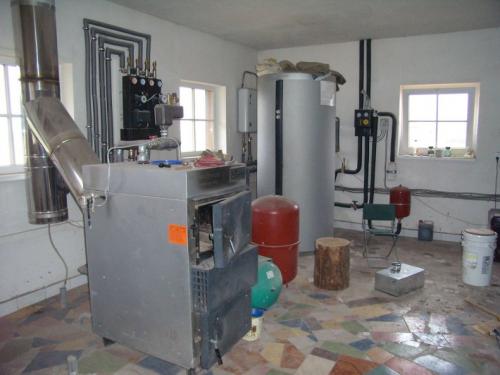

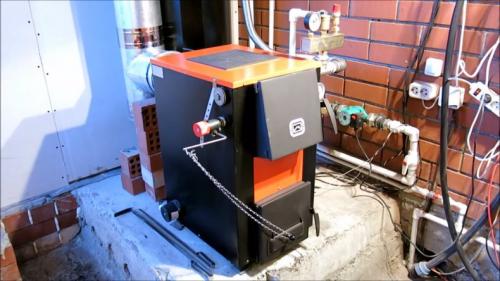

Традиционный котел на твердом топливе, самодельный в том числе, по внешнему виду напоминает печь или буржуйку с самыми необходимыми элементами – топочной камерой, дверцей, зольником и дымоходом. С помощью зольника можно регулировать тягу, открывая и закрывая заслонку. Такие конструкции считаются достаточно надежными, поскольку в них нет никаких технологичных элементов, например термодатчиков или градусников, автоматического блока управления или электроники. В данном случае основным элементом конструкции твердотопливного котла является теплообменник, передающий тепловую энергию теплоносителю. Теплообменник бывает трубчатым или изготавливается в виде емкости из сплошных стальных листов.

Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов

Есть, однако, и более сложные устройства, которые тоже можно отнести к традиционным. Они оснащены перегородками и дроссельными заслонками, чтобы тягу было удобнее регулировать, а горячий воздух проходил большее расстояние до момента выхода в дымовую трубу. Такие перегородки существенно увеличивают КПД котла, поскольку больше тепловой энергии передается теплоносителю, а не просто «вылетает в трубу». Нужно понимать, что КПД котла это очень важный показатель.

Для подобных котлов можно использовать практически любое топливо – дрова, уголь, пеллеты и даже мусор. Главное, чтобы оно было как можно суше. С точки зрения производительности котлы простых конструкций едва ли могут претендовать на 50 % КПД, а в большинстве случаев он составляет всего лишь 15-20 %. Проблема заключается в том, что топливо слишком быстро сгорает, не успевая передать всю тепловую энергию воде в теплообменнике. В результате, большее количество тепла просто выводится в дымоход или его избыток заставляет теплоноситель закипать. Например, дрова нужно добавлять в топку каждый час, а угля хватит на 2-4 часа, но все равно он сгорает с избытком энергии и большими теплопотерями.

Более экономными и производительными являются современные котлы с перегородками и дроссельными заслонками. В них температуру сгорания топлива можно регулировать, а одной загрузки топлива хватает на 8-12 часов. Поэтому КПД таких установок нередко достигает 80 %.

Самодельные твердотопливные котлы. Принцип работы котла длительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Самодельные твердотопливные котлы. Принцип работы котла длительного горения

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельные твердотопливные котлы. Принцип работы котла длительного горения

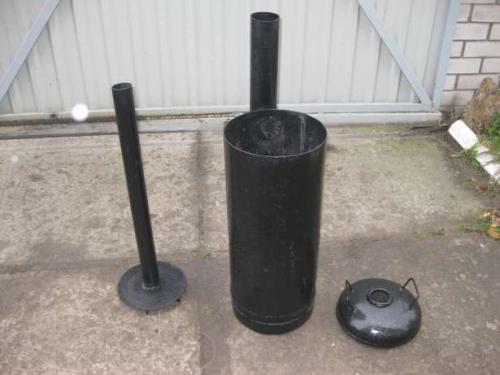

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

Самодельные твердотопливные котлы. Принцип работы котла длительного горения

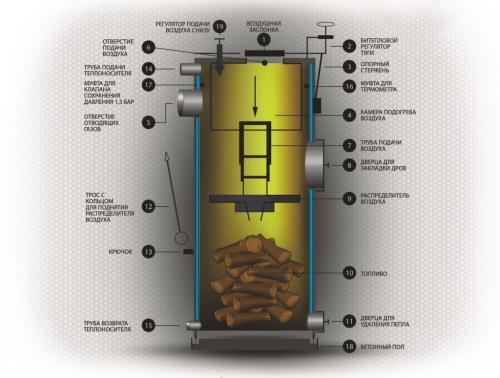

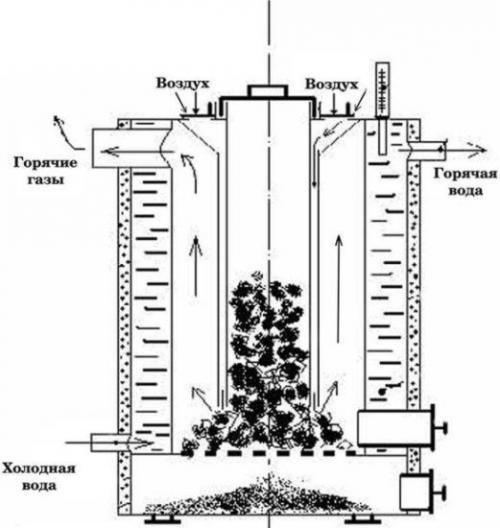

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

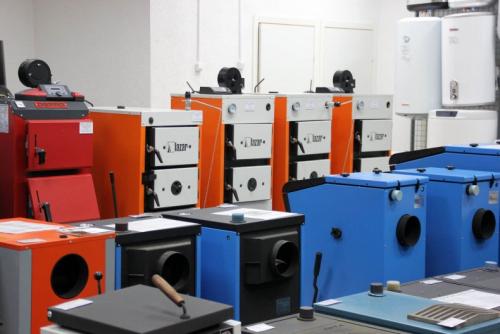

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Самодельные твердотопливные котлы. Принцип работы котла длительного горения

Универсальность топлива

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Источник: https://cabel-electro.ru/novosti/samodelnyy-kotel-dlitelnogo-goreniya-obyknovennyy-kotel

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Горячая вода по запросу и отопление — это современный комфорт, к которому все привыкли. Однако не так давно в истории горячая вода использовалась только для приготовления пищи и для еженедельного приема ванны.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Сложно поверить, что еще сто лет назад — горячая вода была настоящей роскошью. Чтобы не терять преимущества комфортной жизни на даче или во временном жилье, можно сделать котел самостоятельно.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Основы автономного водонагревателя

Суть отсутствия электросети — быть независимым от муниципальных источников. Быть свободным от ежемесячных счетов за коммунальные услуги и обеспечивать свой дом собственной энергией — это основа автономного образа жизни.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Сегодня многие предпочитают жить в уединении, далеко от городской и деревенской суеты, однако отказываться от благ современности — люди пока не готовы.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Для автономного водонагревателя вам понадобятся два предмета: энергия для тепла и вода. Что касается энергии, есть три основных источника, которые можно использовать для нагрева воды:

  1. Энергия солнца.
  2. Природные газы.
  3. Горящая древесина.

Использование дров для нагрева воды — удобно и дешево. Собирать топливо можно на территории проживания, даже если нет рядом компании, которая будет поставлять ресурс к дому.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Вариант примитивный, так как придется поддерживать огонь целый день, чтобы иметь доступ к благам современности. Также стоит учитывать, что потребление ресурса в зимний период — будет очень большим.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Использование энергии солнца доступно только на территориях, где оно есть постоянно. В России и странах СНГ мало используют этот вид энергии из-за климатических особенностей. Остается газ, который есть везде, даже в самых отдаленных уголках.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

3 метода нагрева воды

Есть несколько практических способов нагрева воды, даже если рядом нет общих сетей. Эти способы помогут обеспечить даже небольшую баню горячей водой, если она находится глубоко в лесу или в заброшенном дачном поселке.

Самодельный газовый котле

Несмотря на то, что использование пропана не является безопасным источником энергии вне сети, во многих ситуациях это имеет смысл. Практически в каждом маленьком городке и почти на всех заправках есть этот газ. Есть частные компании по производству, которые заправят баллоны прямо на территории.

  • Самый простой способ изготовления — взять старый баллон, разрезать его болгаркой, подвести внутренние коммуникации и начать использование. Без конкретного чертежа — сделать это практически невозможно.
  • Более того, такой вариант не одобрит ни одна инстанция, поэтому умельцы используют систему на свой страх и риск. Водонагреватель эффективен, особенно подходит для обеспечения водой на заброшенных дачных участках, где есть только колодец.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Работать такое устройство будет по принципу стандартной газовой колонки, вода по отводам будет нагреваться за счет горения. Если блок будет достаточно мощным — можно подсоединить выход для отопления. Горячая вода будет совершать циркуляцию по кругу, постоянно проходя через огонь.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

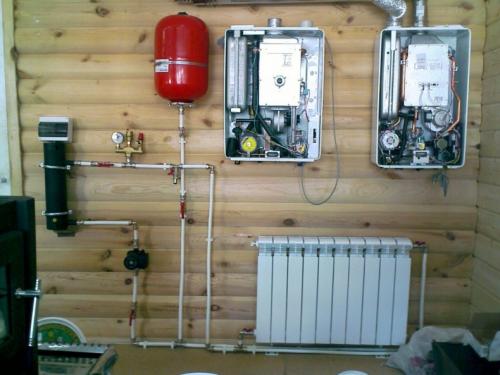

Электрический котел своими руками

Поможет запастись горячей водой на несколько часов. В отличие от газового метода, такой бойлер будет намного безопаснее. Сделать устройство не просто, так как нужно учесть все особенности электрической инженерии.

  • В самом плохом случае — возникнет замыкание, деревянный дом превратится в угли меньше, чем за час.
  • Поэтому экспериментируя с чертежами, нужно отдавать себе отчет в том, что вся ответственность всегда лежит только на владельце.
  • Более того, установить готовый прибор своими руками — будет намного дешевле и безопаснее, чем создавать конструкцию с нуля.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Также стоит понимать, что для получения просто горячей воды метод более чем подходит, однако для отопления — нет. Огромное количество ресурсов будет потрачено для обеспечения даже небольшого дома теплом.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Чертежи самодельных котлов отопления лучше использовать от тех, кто имеет профильное образование в этой сфере.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Солнечный водонагреватель своими руками

Идеально подходит для дач, которые посещают в летний период. Метод производства довольно простой:

  1. Найдите старый сломанный водонагреватель. Чаще всего, такой имеется в подсобке или в гараже.
  2. Удалите все лишнее, оставив только бак.
  3. Покрасьте этот бак полностью в черный цвет.
  4. Подсоедините шланг к резервуару и наполните его холодной водой.
  5. В течение дня вода сама от солнца будет нагреваться. Черный цвет гарантирует то, что лучи буду беспощадно греть металл, создавая тепло внутри резервуара.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

В жаркий летний период — температура воды в 50-60 градусов по такому методу — гарантирована. Безопасно, дешево и очень просто в создании. Можно даже усилить воздействие солнца, построив коробку вокруг бака.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Нужно покрасить внутреннюю часть коробки в черный цвет. Верхняя панель должна быть стеклянной, чтобы сквозь нее проходил солнечный свет. В качестве дополнительного материала можно использовать старое стекло или даже осколки.

Самодельные котлы отопления чертежи. Самодельные котлы отопления: пошаговая технология изготовления котла своими руками (газового, дровяного, электрического)

Самый главный плюс — минимум расходов, использование практически бесплатно. Однако такого варианта будет недостаточно для зимнего отопления.

Экономичный дровяной котел своими руками. Основные типы отопительных котлов

При желании можно соорудить практически любой тип отопительного котла. Главное — сделать правильный выбор, а для этого нужно знать основные преимущества и недостатки наиболее востребованных видов отопительного оборудования. И так, котлы отопления бывают:

  • Газовые

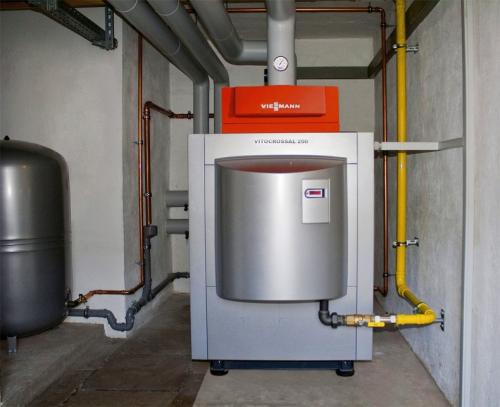

Напольный газовый котёл

Изготовлением котлов этого типа заниматься самостоятельно не рекомендуется: к газовому оборудованию предъявляются технические требования, которые вам вряд ли удастся удовлетворить в кустарных условиях.

  • Электрические

Бытовой электрический котёл

Довольно высокая популярность этой категории отоплительных котлов объясняется простотой конструкции и сравнительно невысокими требованиями к безопасности при монтаже и в эксплуатации.

Огромный недостаток электрических котлов — высокие цены на электроэнергию. Вследствие этого такое оборудование используют для обеспечения периодического отопления, например, дачи или гаража.

  • Жидкотопливные

Самодельный жидкотопливный котёл

Конструкция такого котла не отличается высокой сложностью. Однако стоимость и тонкости настройки форсунок, подающих топливо в камеру сгорания, заставят любого как минимум дважды подумать, прежде чем приступать к созданию отопительного агрегата, работающего на мазуте или дизеле.

  • Твердотопливные

Котёл длительного горения своими руками

Представители этого типа оптимально подходят для отопления как частных домов, так и различных объектов объектов коммерческого или промышленного сектора. Высокий КПД и универсальность в применении обеспечивают твердотопливным котлам наиболее высокий спрос на рынке.

По принципу действия твердотопливные котлы различаются на дровяные, пиролизные, длительного горения и пеллетные. Наиболее популярным для самостоятельного изготовления вариантом являются котлы длительного горения, тогда как пиролизные и пеллетные из-за высокой стоимости отдельных компонентов используются гораздо реже.

Источник: https://domastroevo.ru/novosti/samodelnye-kotly-na-tverdom-toplive-svoimi-rukami-kak-rabotaet-agregat

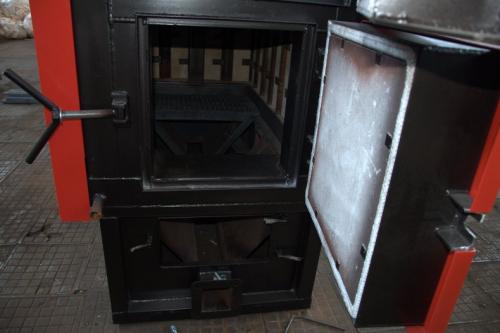

Котел водяного отопления на дровах своими руками. Особенности сооружения

Самодельный отопительный котел для кирпичной печи может быть выполнен в различных вариациях, в зависимости от применения. Подобная конструкция может быть установлена не только в жилом доме, но и в служебных или хозяйственных помещениях, например, в теплице.

Самым важным этапом является правильная установка котла. Он должен находиться непосредственно в печи. Самодельный водяной котел отопления в кирпичную печь на дровах или угле устанавливается в виде буквы «П». Чертежи для данного процесса можно легко найти во всемирной паутине. Оптимальным материалом для его сооружения станет труба или листовой металл.

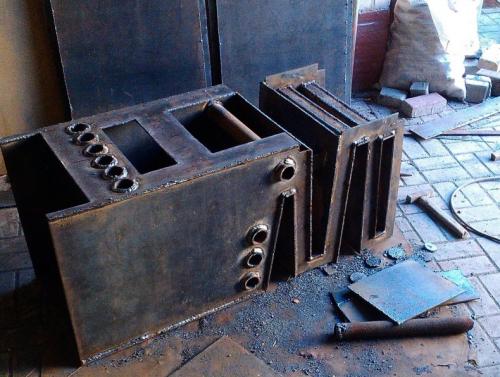

Для сооружения отопительного агрегата также пойдут неиспользуемые чугунные радиаторы, которые использовались в старых системах отопления многоэтажных жилых помещений. Перед монтажом радиатор нужно хорошо очистить, промыть и обработать соляным раствором. Это позволит значительно продлить срок службы самодельного водяного котла.

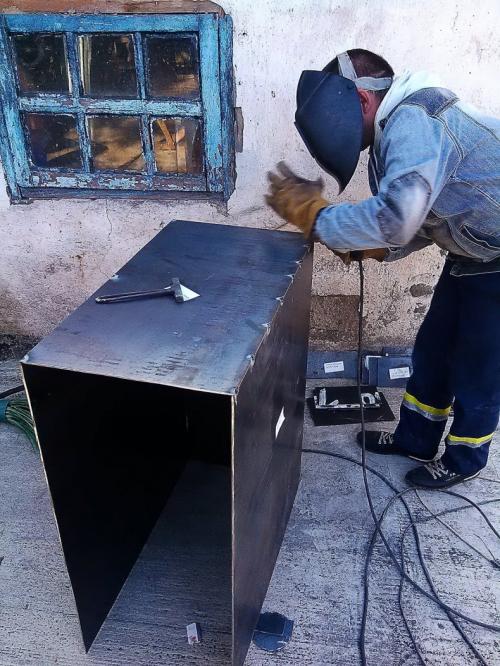

Сварить водяной котел для печи можно самостоятельно. Это несложно сделать при наличии чертежей и небольших навыков в этой сфере. Если же опыт отсутствует, то сварку оборудования для печи нужно доверить специалисту.

Несмотря на явные преимущества, подобное водяное отопление для печи имеет и свои недостатки:

  • Работа печи требует постоянной диагностики и контроля.
  • Зольная камера печи должна регулярно чиститься.
  • Подобная конструкция с печью используется преимущественно в холодное время года.
  • Износ конструкции котла в связи с высокой температурой внутри печи.
  • Отсутствие системы аварийного контроля, что обусловлено особенностями конструкции кирпичной печи.

Однако, при отсутствии других вариантов и при качественно выполненной работе, отопление с использованием печи будет неплохим вариантом.

Источник: https://domastroevo.ru/novosti/samodelnye-kotly-na-tverdom-toplive-svoimi-rukami-kak-rabotaet-agregat

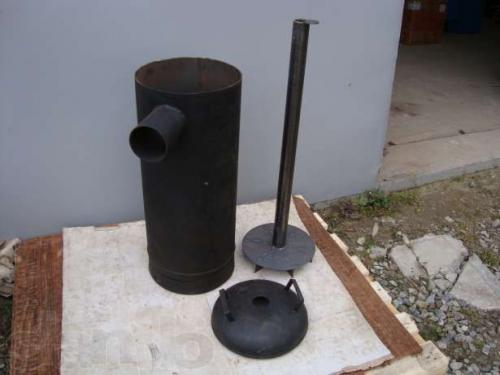

Котел из трубы своими руками. Твердотопливный котел своими руками

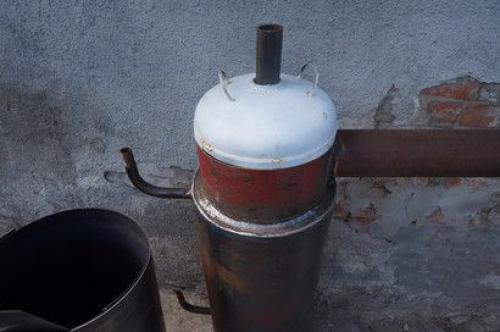

Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.

Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.

Первый этап самодельного котла включает следующие шаги:

  1. Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
  2. Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
  3. В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
  4. Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
  5. Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.

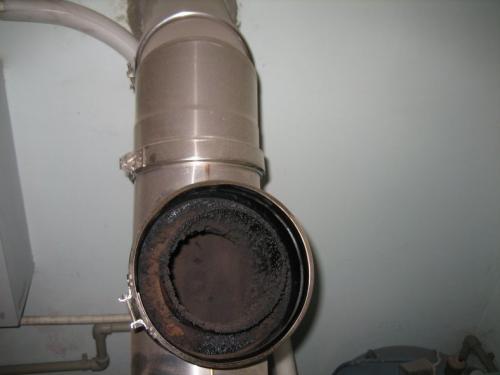

Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества

  1. К корпусу котла приваривают ножки из равнополочного уголка.
  2. Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.

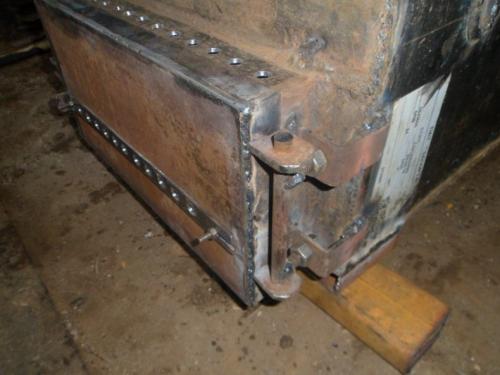

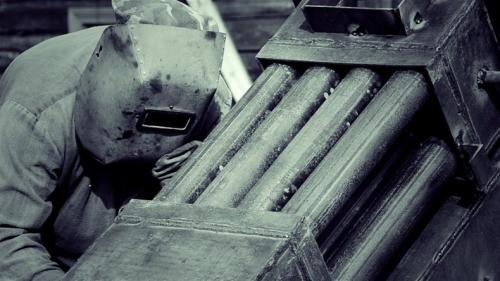

Теплообменник для твердотопливного котла своими руками

Второй этап – производство теплообменника:

  1. Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
  2. Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
  3. Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
  4. В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
  5. Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).

Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более

  1. Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
  2. К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
  3. К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.

Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува

Как правильно собрать котел

После выполнения двух основных этапов приступают к завершающему.

Третий этап – сборка котла:

  1. Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
  2. Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
  3. Дымовой патрубок вставляют в дымоход.
  4. Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
  5. Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
  6. Если тест прошел нормально, котел загружают на полную мощность.

Простой котел своими руками. Котел длительного горения своими руками: чертежи изделий и ТОП-11 лучших моделей

При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах(исключительно твердого, разумеется).

Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов 20

Котел длительного горения своими руками

Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов 21

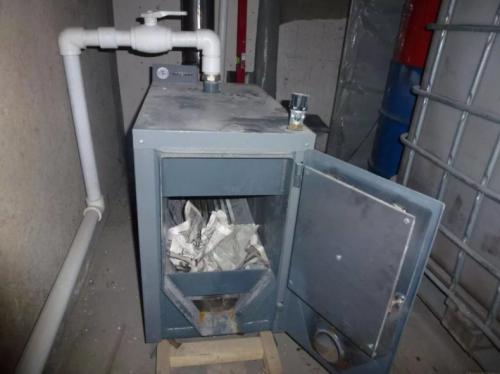

Для растопки котла можно использовать уголь

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенноститлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов 22

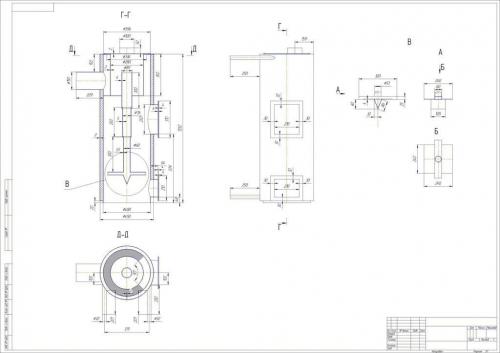

Чертеж котла

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов 23

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

  • низкая стоимость топлива;
  • автономность;
  • возможность обогрева больших площадей при минимальных расходах;
  • легкость монтажа и эксплуатации;
  • безопасность;
  • возможность изготовления в домашних условиях.

    Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов 24

    Виды твердотопливных котлов

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов 25

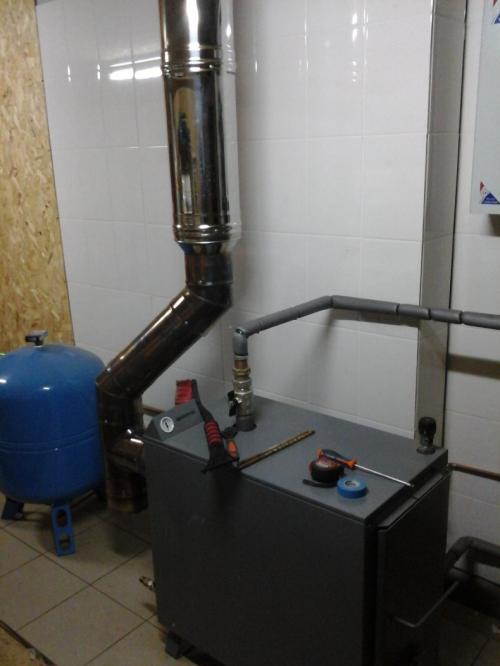

Котел на дровах длительного горения

Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов 26

Котел на дровах длительного горения

Мнение эксперта:

Масальский А.В.

Редактор категории "строительство" на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов 27

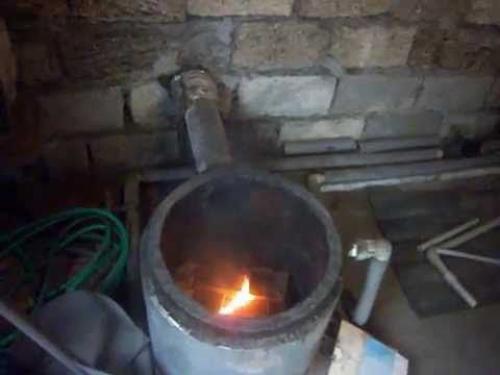

Котел длительного горения

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Самодельные котлы отопления для частного дома. Каков реальный КПД твердотопливных котлов 28

Котел длительного горения

Котел длительного горения

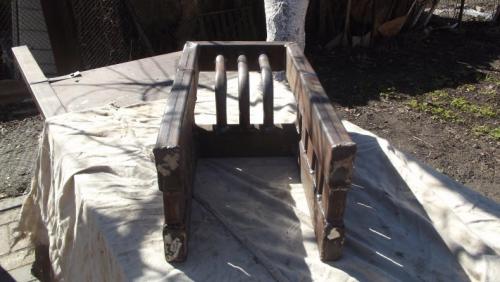

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2 . Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыкии четкая инструкция.

Источник: https://domastroevo.ru/novosti/samodelnye-kotly-na-tverdom-toplive-svoimi-rukami-kak-rabotaet-agregat

Самодельные котлы длительного горения. Преимущества и недостатки самодельных котлов

Все большую популярность приобретают дровяные котлы длительного горения, изготовленные своими руками, причиной тому являются очевидные достоинства таких агрегатов:

  • Продолжительность работы от одного заполнения топки дровами в 2 раза больше, чем у традиционных котлов, а от 1 загрузки угля – в 3 раза.
  • Простота конструкции позволяет изготовить котельную установку самостоятельно, что выйдет намного дешевле заводского аналога.
  • Возможность усовершенствования конструкции. Например, «законодатель мод» в этом направлении, бренд STROPUVA указывает в технических характеристиках рабочее давление в 1.6 Бар. Это невысокий показатель, усилив конструкцию, можно изготовить своими руками котел на твердом топливе рабочим давлением до 3 Бар.
  • Нетребовательность к виду топлива. В камеру сгорания можно класть дрова, уголь, опилки и прочие горючие отходы. Главное, обеспечить к нему доступ воздуха. К влажности древесины также нет особых требований.

Мастера–умельцы несколько упростили конструкцию, чтобы самодельные котлы длительного горения на угле или дровах можно было изготавливать в домашних условиях. Изменение касается способа подачи воздуха в топку. Складывающаяся телескопическая конструкция довольно сложна в изготовлении и требует дополнительных затрат.

Вместо нее ставят стальную трубу, длина которой на 300—500 мм больше высоты топки, приваривая в конце «блин» и рассеиватели воздуха. Другой конец просто торчит из крышки котла, на нем делают воздушную заслонку для регулировки подачи воздуха, поворачиваемую вручную. Вентилятор для нагнетания не используется, горение происходит за счет естественной тяги. Изменения в конструкции можно проследить, изучив чертежи котлов на твердом топливе, сделанных своими руками.

Недостатки самодельных котлов длительного горения во многом повторяют недоработки в конструкции заводских агрегатов. Но есть пути для их исправления:

Трудности в изготовлении цилиндрического корпуса. Без вальцовочного станка или хотя бы трубогиба очень сложно сделать круглый корпус из листового металла. Как вариант, мастера применяют для топки баллоны из-под пропана или трубы соответствующего диаметра. Это прибавит веса конструкции, поскольку стандартные трубы больших диаметров имеют толщину стенки от 5 мм. Для изготовления водяной рубашки лучше применить тонкостенные трубы.

Заводские  котлы длительного горения затруднительно разжечь, загрузив камеру сгорания на четверть. Не всегда требуется длительная работа агрегата, иногда нужно немного протопить дом. Корпус котла круглый и высокий, через дверцу для загрузки очень непросто наполнить топку на четверть и разжечь. В самодельных агрегатах можно предусмотреть дополнительную дверцу посередине, не забывая о ее качественной герметизации.

В силу особенностей конструкции дровяные или угольные котлы длительного горения не рекомендуется загружать топливом «на ходу», надо дождаться полного сгорания предыдущей порции. Если во время работы поднять груз и открыть дверцу для закладки дров, то из нее повалит дым прямо в помещение. Вам придется закидывать дрова по-быстрому и кое-как, это неприемлемо. Недостаток лечится установкой теплоаккумулятора, который специалисты рекомендуют включать в обвязку любого твердотопливного котла.

В верхнем положении труба подачи воздуха самодельного котла будет торчать на высоту, равную высоте топки. Это следует предусмотреть, выбирая место для размещения водогрейной установки.
