ПОЛНЫЙ ПРОЦЕСС укладки тротуарной ПЛИТКИ.. Этап №3 — основание под кладку

Существует три вида опорного основания, используемого для укладки тротуарной плитки на пешеходных дорожках: бетонное основание; цементно-песчаное основание; основание из утрамбованного песка.

Основание из бетона стоит дороже прочих, поэтому его используют только при наличии высоких нагрузок на плитку, уложенную на участке. Если нагрузка будет невелика и грунт сам по себе прочен, можно выполнить простую песчаную основу. Но наиболее популярным решением является цементно-песчаное основание, подходящее практически в любом случае.

Бетонное основание — дорого, но качественно

Закладку бетонной основы следует начинать с армирования. Готовая сварная металлическая сетка с размером ячейки 100х100 миллиметров прекрасно подойдёт для этого. Можно использовать также старые трубы, проволоку, прутья и т.д. Из них надо выложить решётку и связать места пересечения проволокой.

Получившаяся сетка должна быть установлена над дренажным слоем на высоте 3-5 сантиметров, для этого можно использовать подставки из камня или любого металла. Если траншея к этому этапу работы остаётся слишком глубокой, лишнее пространство можно заполнить утрамбованным песком.

После этого готовится бетонная смесь. Цемент ПЦ 400, песок и щебень смешиваются в пропорции 1:2:2. А лучше заказать бетонную смесь у производителя, чтобы он доставил её вам прямо на участок.

Для создания максимально долговечных садовых дорожек рекомендуется использовать бетонное основание. Бетон заливается за один раз, его толщина должна составлять 10-12 сантиметров. В результате заливки поверхность бетона должна оказаться ниже поверхности земли на толщину плитки минус 3 сантиметра

Через 3-5 дней после заливки траншеи бетоном можно будет приступать к укладыванию тротуарной плитки.

Песок и цемент — основание на любой вкус

Если плитка укладывается на смесь цемента и песка, их следует смешать в пропорции 1:5. Толщина слоя сухой песчано-цементной смеси обычно составляет 12-15 сантиметров. Если траншея слишком глубока, можно поступить так же, как и в случае с бетонной основой – подсыпать под основу речной песок и хорошенько его утрамбовать.

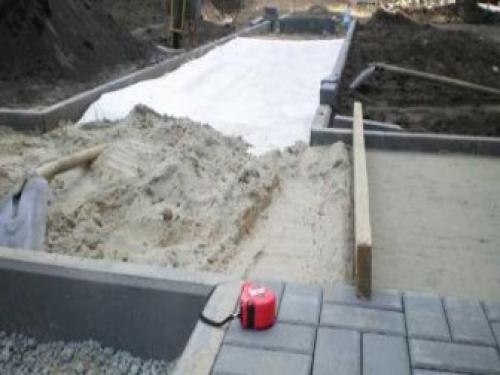

Так выглядит основание под тротуарную плитку. Сначала на грунт высыпается отсев, затем идет слой щебня и лишь потом песчано-цементная смесь

Во время укладки тротуарной плитки основа должна быть сухой. Её не следует укладывать в дождливую погоду, а также после или перед осадками. После засыпки смесь необходимо как следует утрамбовать, чтобы она была ровной. Это намного облегчит предстоящую работу по укладке плитки.

Песчаное основание – если почва прочна

В песке для основания не должны содержаться известь и глина. Предпочтителен для использования речной песок. Песок из карьера должен быть мытым. После засыпки такое основание нужно хорошо пролить водой, утрамбовать и выровнять.

Укладка тротуарной плитки на песок с цементом. Расчет количества материалов

Укладка своими руками плиточного покрытия начинается с проведения некоторых расчетов и измерений. В первую очередь нужно определить периметр дорожки и оценить площадь поверхности. При желании установить фигурные элементы возле клумб и других объектов их нужно разделить на простые части и провести еще ряд подсчетов:

Количество камня для бордюра. Этот показатель включает в себя длину всех периметров минус длину точек примыкания материала к основанию постройки или другим помещениям. Роль бордюра будет выполнять сам фундамент.
Оптимальная площадь плитки. Указывает на площадь планируемых площадок и дорожек плюс 5% запаса. Такой процент будет оправданным только при использовании простых технологий укладки и благополучной транспортировке материала на стройплощадку. Поэтому специалисты рекомендуют взять на 10% больше плитки, чем требуется, чтобы не пришлось отправляться в магазин после начала работ. Расход плитки на 1 м2 можно уточнить с помощью специальных онлайн-калькуляторов.
Количество и тип песка. Дальше следует определить, какой песок нужен для укладки тротуарной плитки и сколько его придется купить. Для получения точных сведений нужно учитывать предполагаемую толщину песка под брусчатку. Так, для расчета объема щебня, который будет фиксироваться слоем в 5 см, общую площадь нужно умножить на 0,05 (5 см). Результат будет характеризовать число кубометров щебня. По аналогичному принципу рассчитывается требуемый объем песка.

Укладка тротуарной плитки на бетонное основание. Технология укладки тротуарной плитки на бетонное основание

Различаются следующие способы мощения на жёсткую основу:

Поверх бетонной основы насыпается сухая смесь 1 к 5-ти цемента с песком, толщина такого сухого раствора принимается до 5-ти см. Из-за сложности создания необходимых уклонов для отвода воды, уклон от 2-х до 5-ти градусов создаётся в процессе устройства бетонного основания. Чтобы влага не задерживалась под плиткой в бетонную стяжку вертикально закладываются отрезки полимерной или асбестовой трубы, по 1 шт. на каждый м².
После затвердения бетонной смеси, верх труб срезается на уровне верха бетона и отверстия заполняются щебнем мелких фракций. Укладывать брусчатку начинают непосредственно от бордюра, после укладки 4-х элементов выполняется проверка выдерживания заданного уровня с использованием строительного уровня. Обеспечение качества прилегания выполняется с помощью резинового молотка, лёгким постукиванием плитка утапливается в смесь из цемента с песком или, при необходимости, приподнимается с подсыпкой сухой смеси (гарцовки) или цементной подушки. При таком способе мощения значительно снижаются трудозатраты и экономятся затраты на материалы и работу. Укладка производится перед собой с передвижением по уже замощённой поверхности. Минус — необходимость тщательного уплотнения смеси, а затем и готовой облицовки.
Трамбовка может осуществляться виброплитами, а при их отсутствии можно использовать отрезок толстой широкой доски. Способ наиболее ремонтнопригоден, так как позволяет лёгкую замену отдельных повреждённых плиток.
На раствор, широко применяется при мощении больших площадей. Цементно-песчаный раствор наносится на основание слоем до 3-х см на участок досягаемости мастером и разравнивается при помощи зубчатого шпателя.
Укладка брусчатки на бетон с использованием такой “мокрой” технологии осуществляется вначале целыми плитками с учётом нужного узора, с незамощённых участков кельмами убирается весь раствор, резанные плитки устанавливаются на свежий раствор после застывания основного под цельными плитками. Соблюдение необходимых уклонов и плоскостность покрытия проверяются при помощи уровня и правила.

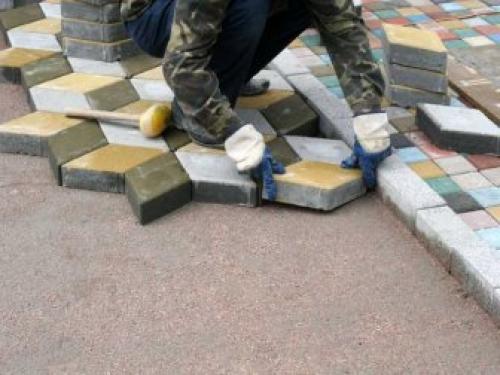

Плитка во всех способах укладывается с соблюдением равных зазоров (5-ть мм), получившиеся швы в обоих изложенных способах засыпаются гарцовкой или просто просеянным кварцевым песком и проливаются водой. Перемещение людей по уложенной поверхности допускается не ранее чем через сутки.
Приклеить плитку бетону с использованием специального строительного клея. При таком способе создать необходимые уклоны возможно только на бетонном основании, так как клей намазывается очень тонким слоем (от 5-ти до 10 мм) на поверхность небольшой площади (≤ 1 м²), так как время его застывания, указываемое на прилагаемой инструкции к применению, небольшое. По этой же причине клей для тротуарной плитки разводится в небольших количествах, чтобы избежать его застывания.
Швы заполняются этим же клеем или можно использовать гарцовку, как в предыдущих случаях. Отвердевший специальный строительный клей обеспечивает прочное и надёжное соединение с бетоном, поэтому такой способ используется довольно часто, но заменить повреждённый элемент без его окончательного разлома не получится.

Укладка тротуарной плитки 30х30 своими руками. Укладка тротуарной плитки своими руками – пошаговая инструкция по технологии

Тротуарная плитка на улице, в границах частного дома не только красивое, но и практичное решение.

Считается, что качественные работы по мощению может сделать только специалист. Впрочем, имея подробную пошаговую инструкцию, вы сможете выполнить работы по укладке тротуарной плитки своими руками не хуже профессионала и существенно сэкономите свой бюджет.

Однако Вами возникнет другая проблема отсутствия специализированного оборудования, так что всё-таки рекомендуем посмотреть

Особенности укладки тротуарной плитки

Наиболее важным перед укладкой плитки является подготовка грунта для монтажа покрытия.

Особенности при формировании основания

Если грунт мягкий по структуре (глина, мелкий песок) или подвижный (периодически подмывается сточными или талыми водами) , то перед укладкой потребуется забетонировать участок во избежание деформации при эксплуатации и прорастания травы.
На рельефе, состоящем из чернозема, суглинка, гравия или камней , нужно удалить верхний слой и заменить его на крупнозернистый песок (для дорожек) или щебенку (для парковки).
Для недопущения смешивания с другими материалами требуется выстелить основание, края которого должны заходить на боковые стенки котлована.
Слои песка или щебня нужно наносить последовательно толщиной от 10 см до 15 см каждый, уплотняя предыдущий при помощи виброплиты.
Никогда не производите работы во время или сразу после дождя ! Грунт должен высохнуть и впитать излишнюю влагу.
Даже на ровных участках требуется сделать небольшой уклон для отведения стоков . Рекомендуется также смонтировать ливневые лотки между бордюром и основной частью мощения и дождеприемники.

Необходимое для производства работ

Материалы для основания (цемент, вода, песок, щебень), плитка, бордюры, ливневые стоки.
Инструменты : шнурок, колышки, резиновая киянка, штукатурное правило, нивелир (лучше лазерный), виброплита, мастерок, лопата, жёсткая щетка.
Для подрезки плитки - шлифовальная машинка .

Выбор нерудных материалов

Качество и срок службы замощения напрямую зависят от грунта, на который уложена плитка.

Для того чтобы покрытие не деформировалось, приобретая нерудные материалы, учитывайте:

Для прокладывания дорожек или тротуаров используют щебень с фракцией 5-20 мм, укладывая слой от 10 до 15 см;
Для устройства парковки нужен более крупный щебень фракционностью от 20 до 40 мм, в зависимости от нагрузок на поверхность; минимальный слой – от 30 см;
Песок выбирайте речной или крупнозернистый карьерный с низким содержанием глины;
В процессе уплотнении слоев виброплитой происходит усадка материала в 1,7 раз для песка и в 1,3 раза для щебня. Поэтому до покупки сделайте расчет общего количества материала, исходя из объема котлована, умноженного на соответствующий коэффициент.

Подробнее в статье : ""

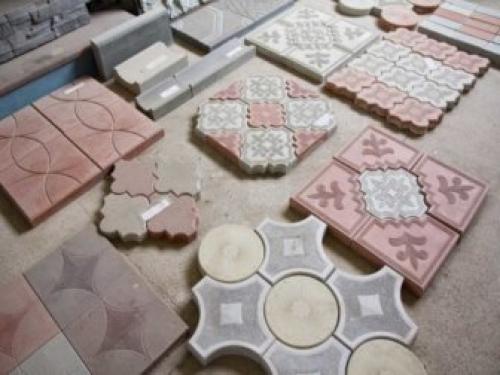

Приобретаю тротуарную плитку, обратите внимание ее основные признаки:

Форма : стандартные образцы – квадрат, мелкая мозаика или плитки средних размеров с типовыми рисунками («», «волна»).
Декоративное покрытие : окрашивание только верхнего слоя менее долговечно по сравнению с окрашиванием всего слоя плитки.
Технология производства : вибролитье, вибропрессование, гиперпрессование,. Гиперпрессованные тротуарные плиты самые устойчивые к механическому воздействию, поэтому они подходят для парковок и иных территорий, обслуживаемых спецтехникой.

Подробнее в статье: ""

Разметка территории

Перед разметкой выберите оптимальную ширину дорожки на основании размера тротуарной плитки и шириной всех стыков между элементами. Такой способ поможет исключить трудоемкую подрезку отдельных плиток и возможную не эстетичность готового полотна. В случае, если выбранная вами плитка имеет неправильную геометрию (например, природный камень) или сложный узор, то для удобства заранее нарисуйте расположение всех нецелых элементов.
При определении размера плитки учтите, что чем шире полотно, тем крупнее должна быть плитка, и наоборот . Помните, что слишком крупные плитки тяжело монтировать из-за веса.
Если по ходу пролегания будущей тротуарной плитки растут деревья или кустарники, то их предварительно выкорчевывают , иначе корни впоследствии повредят покрытие.

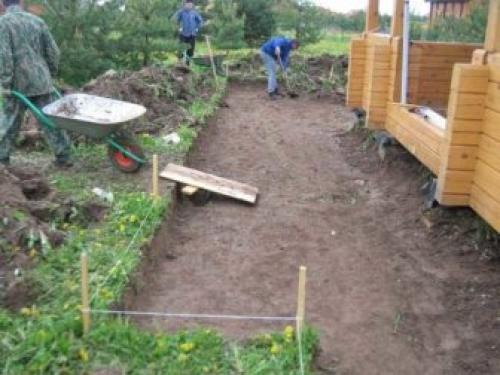

Разметка территории состоит в фиксации очертаний дорожки по всему периметру при помощи колышек и шнура . Натягивать шнур нужно с помощью нивелира, иначе края дорожки будут неровными. Если у мощения присутствуют скругления, то их чертят прямо на основании от руки или по лекалу.
Не забудьте подвести к дорожке коммуникации . Если вы не определились, понадобятся они или нет, то уложите под основание пластиковые трубы небольшого диаметра до 50 мм. В таком случае, вы всегда будете иметь возможность проложить электричество или т.п., не демонтируя верхний слой полотна.

Укладка тротуарной плитки на грунт. Процесс укладки тротуарной плитки

Чтобы выполнить мощение тротуарной плиткой своими руками необходимо определить участок и его назначение. От назначения зависит и технология укладки. Например, укладка тротуарной плитки под автомобиль требует более высокой подушки из песка и гарцовки с максимально тщательной трамбовкой каждого слоя (трамбуется каждый слой до 5 см). В случае с эксплуатацией площадки под тяжелые внедорожники или грузовые автомобили используется также укладка плитки на слой армированного бетона. Площадка для отдыха, особенно, если она под навесом, такой тщательности работ и количества материалов не потребует.

Далее публикуем последовательность работ по этапам.

Уклон площадки из тротуарной плитки

Следует заранее подумать об отводе воды при выпадении осадков. Любая площадка из тротуарной плитки должна иметь небольшой градус для свободного ухода воды в водоотводящий желоб или дренаж. Такой градус уклона выставляется чаще всего при установке бордюров, но подумать об стоит заранее. Чаще всего используется уклон в 10% или 1 см на 1 метр. Минимальный уклон — 5% или 0,5 см на 1 метр, но выдержать такой градус довольно сложно.

Подготовка к укладке

Разметка

Как разметить площадку под укладку тротуарной плитки. Черный — колышки, желтый — шнур.

Определяем размеры и направление уклона для водоотвода. Размечаем колышками и шнуровкой периметра.

Технология укладки тротуарной плитки. Что подразумевает технология укладки тротуарной плитки по ГОСТу

Если речь идет о технологии укладки тротуарной плитки своими руками и для себя, то составлять нормативную документацию и согласовывать ее в контролирующих органах, конечно, не потребуется. Но в случае промышленных объемов, в рамках дорожного и городского строительства методика мощения тротуарной плиткой регламентируется в соответствии с ГОСТом 17608-91.

В первую очередь необходимо разработать проектно-сметную документацию: схемы и технологические карты производимых работ, скалькулировать объемы материалов, трудовые ресурсы, время работы механизмов и транспорта, а на их основе рассчитать общие нормативные затраты на строительство согласно смете.

До укладки покрытия на облагораживаемой территории, в соответствии с технологией, должны быть проведены следующие обязательные процедуры: планировка и геодезическая разбивка поверхности, контроль качества тротуарной плитки по ГОСТу 17608-91, обеспечение доступности строительных материалов, инструмента, оборудования и необходимой строительной техники на участке работ.

ГОСТом 17608-91, СНиП Ш-8-76 и Ш-10-75, инструкциями ВСН-50-79 и ВСН-26-76, а также ТУ 400-1-190-79 устанавливаются и подробно регламентируются все операции в рамках методики укладки тротуарной плитки при обустройстве тротуаров, сопряженных с проезжей частью.

Порядок выполнения работ:

Формирование углублений в грунте для размещения бордюров.

Установка поребрика по всему периметру будущей тротуарной площади.

Засыпка и разравнивание основания под укладку плитки (это может быть щебень или иные сыпучие материалы в несколько слоев, а также бетон) для водоотлива и распределения нагрузки на поверхность.

Создание подстилающего слоя (подушки), как правило, из песка, чтобы выровнять площадку.

Мощение самой тротуарной плиткой.

Наполнение швов между брусчаткой.

В соответствии с технологией, укладка тротуарной плитки вдоль дорожного полотна производится уже после полного обустройства покрытия дороги и бордюрных камней вдоль нее. Если бордюр устанавливается без использования спецтехники, то рабочие должны быть снабжены специальными захватами.

Стройматериалы для обустройства подушки и подстилающего слоя при выгрузке из транспорта необходимо равномерно распределить по всей поверхности, где будет произведена укладка тротуарной плитки, после чего тщательно разровнять и уплотнить их. Последнее рекомендуется делать с помощью спецтехники или ручного инструмента: самоходных и ручных катков, трамбующих виброплит, малогабаритных ручных трамбовок.

Технологией укладки данного вида покрытия предусматривается возможность ручного мощения элементами тротуарной плитки, если длина любой из сторон не превышает 60 сантиметров. Мощение производится поперек будущей дорожки, ряд за рядом. Если границы укладки не обозначены бордюрными камнями, то их следует отметить, вбив клинья по углам облагораживаемой территории и натянув по периметру веревку. В соответствии с ней производят подгонку граней крайних элементов покрытия.

ГОСТом, описывающим технологию укладки бетонной тротуарной плитки и плитки из других материалов заводского или самостоятельного изготовления, установлен допустимый зазор между отдельными соседними элементами шириной в 0,5-0,8 сантиметра. Чтобы не допустить отклонений, можно использовать специальные маячки или распорки. После укладки тротуарной брусчатки промежутки необходимо наполнить смесью из песка и цемента в пропорции один к трем.

Вертикальное выравнивание отдельных плиток при мощении относительно общего уровня покрытия производится киянкой или иным деревянным ударным инструментом, исключающим повреждение материала. Выступы или углубления каждого элемента должны быть в пределах двух миллиметров от уровня полотна.

Подготовительные земельные работы, мощение и трамбовку подушки и подстилающего слоя нужно, в соответствии с технологией, осуществлять при плюсовых температурах. То же самое относится к методике укладки тротуарной плитки на бетонное основание: для его правильного схватывания необходимо обеспечить температуру выше нуля и исключить попадание влаги, накрыв поверхность водонепроницаемым материалом.

Сам процесс мощения и наполнения межплиточных швов не должны происходить во время выпадения осадков или при сверхнизких отрицательных температурах (ниже 15 градусов мороза).

Источник: https://postroivsesam.info/novosti/ukladka-trotuarnoy-plitki-svoimi-rukami-poetapno-process-ukladki-trotuarnoy-plitki

Укладка тротуарной плитки на отсев. Как укладывают отсев для тротуарной плитки? – Работаем с Кирпичом

Для снижения бюджета благоустройства участка рекомендуется укладка тротуарной плитки на отсев гранитной или гравийной горной породы.

Фракция сыпучего материала идентична крупнозернистому песку, обладает лучшими дренажными свойствами и стоит дешевле на 10 – 15%.

Рваный край частичек идеально подходит для засыпки отсева в швы фигурных элементов мощения – они расклиниваются под собственным весом, практически не выдуваются и не вымываются оттуда.

Отсев для тротуарной плитки – его особенности и применение

Укладка плитки может осуществляться на различные материалы с разной степенью эффективности. Без подстилающего слоя не обойтись, иначе любой движение грунта или подъём воды может испортить покрытие.

Выбирают различные варианты, но часто применяется так называемый отсев для тротуарной плитки . Этот материал, состоящий из небольших (хотя и крупнее, чем у песка) частиц широко распространён при возведении дорог, тропинок, площадей и других объектов.

Но нужно понимать, как корректно применять его и в чём его сильные стороны.

Что это такое

Под этим названием понимают материал из небольших фракций, являющийся второстепенным продуктом процесса дробления различных природных камней. Примером могут быть гранит или гравий, встречаются и другие вариации из разнотипных камней.

Размер отдельных частиц обычно не превышает пяти миллиметров, что мелко, хотя немного крупнее, чем у песка. Можно ли класть тротуарную плитку на отсев? Конечно. Применяется данная опция как раз в первую очередь при выкладке плитки, но не только для этой цели.

Иногда он является и тем, из чего её изготавливают, то есть одним из ключевых компонентов формировочной смеси.

Иногда отсев (в первую очередь гранитный) применяют и в других целях – как самостоятельный компонент для создания насыпных дорожек. Цвет гранита достаточно привлекательный, хорошо вписывающийся в большинство решений ландшафтного дизайна. С его помощью ещё заполняют швы между керамикой.

Достоинства

Главное достоинство рассматриваемого варианта заключается в его цене. Если сравнивать с песком, то качество у этих двух материалов является если не равным, то очень близким. А альтернатива стоит заметно дороже.

Люди думают, что если это стоит дешевле, то результат, соответственно, будет заметно хуже. Но это не так. Достаточно привести такой простой пример – большинство покрытий в городских объектах устроены именно таким образом.

К достоинствам можно отнести и распространённость и возможность приобретения в удобной фасовке. Вы просто выбираете, какой нужен отсев для тротуарной плитки, и приобретаете его в нужном количестве.

Недостатки

Есть и недостатки. Основная проблема – это плохой перенос намокания. Если он сильно намокнет, то превратится в кашу. Этого легко избежать. Для этого достаточно просто корректно осуществлять утрамбовку.

Если основание (перед тем как вы положите тротуарную плитку на отсев) утрамбовано плохо, то проблема наверняка проявится.

Если речь идёт не о небольших площадях, как на дачных участках, то необходимо обязательно применять строительную технику/вибротрамбовку, не ограничиваясь ручным подходом.

Особенности укладки

Укладка на отсев примерно аналогично таковой на любые другие материалы, но требует последовательности определённых действий, чтобы был достигнут наилучший результат. Какова технология укладки тротуарной плитки на отсев?

Всё происходит примерно так:

Готовится место осуществления работы. Продумываются водостоки. Вырывается углубление, предназначенное для размещения подстилающей подушки.
Укладывается подушка. Кто-то считает, что достаточно отсева, но лучше сделать несколько слоёв, отличающихся по средней плотности. Нижний слой в таком случае рекомендуется делать на основе щебня среднего размера, далее следует чуть более толстый слой отсева. При возможности наверх стоит уложить совсем тонкий песчаный слой, чтобы он заполнил свободное пространство между зернами предыдущего слоя. Но даже если применять только более крупный материал, то результат всё равно будет достаточным. Но не всегда. Такой подход чаще применяется для пешеходных дорожек, где нагрузка будет небольшой. Если же это дорога, по которой осуществляется серьёзное движение, не стоит пренебрегать несколькими уровнями подушки.
Каждый слой трамбуется. Трамбуется как можно тщательнее

Важно заранее засыпать материалы немного большей толщиной, потому что на этом этапе они будут давать определённую усадку, это критично учитывать, когда вы разбираетесь, как правильно уложить тротуарную плитку на отсев.
Осуществляется укладка и последующая затирка швов. Тротуар или иная поверхность готовы.

Технология укладки тротуарной плитки гост. Технология процесса

При возведении сборных тротуаров следует руководствоваться ГОСТ 17608-91, СНиП Ш-8-76, СНиП Ш-10-75, инструкциями ВСН-50-79/ВСН-26-76, а также ТУ 400-1-190-79.

Схема устройства сборных тротуаров содержит ряд элементов:

подстилающий слой (песок);
основание (песок, ЦПС – цементно-песчаная смесь, бетон, щебень);
покрытие из плит.

Непосредственно перед началом укладки тротуара выполняются следующие виды работ:

геодезическая разбивка;
планировка земляного полотна;
подвоз в рабочую зону материалов, а также техники, приспособлений и инструмента.
проверка исходного качества материала покрытия – тротуарной плитки на соответствие ГОСТ 17608 91.

Работа производится с соблюдением такой последовательности:

отрываются земляные ящики под бортовой камень (поребрик);
устанавливается по периметру участка бортовой камень;
насыпается подстилающий слой;
производится укладка основания;
укладывается плиточное покрытие;
заполняются межплиточные швы.

ГОСТ, касающийся укладки тротуарной плитки предусматривает, что при сопряжении с дорогой бортовой камень должен быть устанавлен при монтаже дорожного покрытия. Ручная установка бортового камня производится с использованием спецзахватов.

Песок для подстилающего слоя подвозится автотранспортом или подается погрузчиком. Далее производится его выравнивание и уплотнение. Для уплотнения задействуются электротрамбовки или малогабаритная уплотняющая техника. После утрамбовки на основание наносится выравнивающий слой из ПБС.

В СНиПе допускается укладка тротуарной плитки с размерами сторон до 600 мм вручную при помощи захватов. Фигурные элементы покрытия монтируются вручную. Плиты укладываются поперечными рядами от одного края до другого. Перед началом укладки на основании размечаются ограничивающие линии, забиваются колышки и натягивается шнур.

Грани плит выравниваются по шнуру, натянутому вдоль укладываемого ряда. В местах возможного провисания выставляются маяки. ГОСТ на тротуарную плитку регламентирует ширину швов между смежными плитками габаритами до 600 мм в пределах от 5 мм до 8 мм. Швы заполняются ЦПС (цементно-песчаной смесью) из расчета 3:1. Если покрытие носит декоративный характер, то ширина швов может быть увеличена. Для контроля этого параметра используются шаблоны.

Уложенные плиты выравниваются при помощи деревянных трамбовок. Швы смежных плит не должны иметь уступов высотой более 2 мм.
