Полное руководство по винтовым сваям. Привязка свайного поля на участке

Полное руководство по винтовым сваям. Привязка свайного поля на участке

Так выглядит правильная разметка по осям.

Привязка к участку свайного поля по правилам, приведённым далее, гарантирует правильное проектное расположение и геометрию фундамента для дома. ГОСТ допускает следующие отклонения при монтаже изделий:

1. Отклонение от вертикали не более 0.1% длинны.
2. Отклонение по оси в одном ряду
3. Разница диагоналей между угловыми элементами
4. Погружение лопастей в несущий слой не
5. Перепад высот между оголовками угловых элементов по одной оси для домов 2 класса из кирпича или бетонных блоков
6. Расстояние между монтируемыми элементами

Привязка начинается с определения проектного положения боковых свай фундамента по отношению к красной линии участка и границ с соседним. Инструкция по этапам привязки:

Так выглядит правильная разметка по осям.

Привязка к участку свайного поля по правилам, приведённым далее, гарантирует правильное проектное расположение и геометрию фундамента для дома.

ГОСТ допускает следующие отклонения при монтаже изделий:

1. Привязка начинается с определения проектного положения боковых свай фундамента по отношению к красной линии участка и границ с соседним.
2. Инструкция по этапам привязки:
1. Шаг 1: Определите проектное положение боковых свай фундамента.
2. Шаг 2: Установите отметки на поверхности земли.
3. Шаг 3: Установите сваи в соответствии с проектом.
4. Шаг 4: Проверьте геометрию фундамента.
5. Шаг 5: Установите опоры для фундамента.

1. Очистите участок от высокой травы, кустарника, предметов, мешающих проведению работ на 3 метра больше, чем площадь свайного поля.
2. Сделайте привязку любой угловой точки фундамента по проекту от красной линии и границы с соседним участком, забейте хорошо колышек. Здесь будет располагаться центр первой сваи.
3. Сделайте точные, до сантиметра, расчёты расстояний между сваями и диагоналями с учётом и без учёта диаметра.
4. Определите положение центра второй угловой сваи по привязке к участку, расстоянию между центрами с первой сваей по одной оси, забейте колышек.
5. Для определения центра третьей угловой сваи потребуется 2 рулетки. На одной возьмите проектное расстояние по центрам от первой точки, на второй рулетке отложите расстояние от центра колышка под вторую сваю. Совместите отметки на обоих рулетках и забейте здесь колышек под третью угловую сваю.
6. Положение центра четвёртой точки определяется аналогично с пунктом 5.
7. Проверьте ещё раз расстояния между центрами колышков по осям и диагоналям. Они должны точно соответствовать расчётным.

Как закрутить винтовые сваи своими руками.

— это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

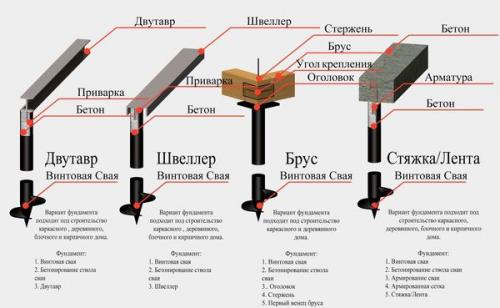

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам :

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Виды свай

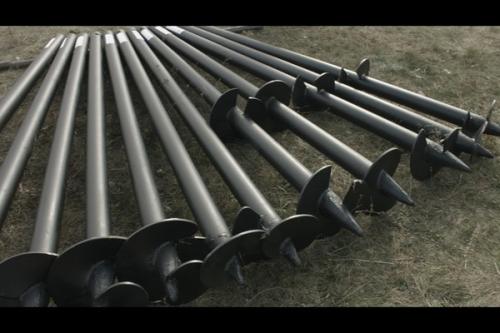

Винтовые сваи имеют два основных вида:

• Сварные.
• Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

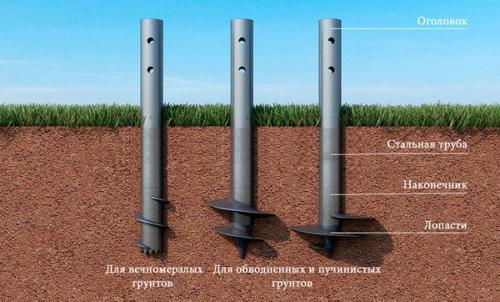

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи :

• Однолопастные.
• Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные . Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра :

• ВС-57.
• ВС-76.
• ВС-89.
• ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используютс я.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Руководство по проектированию свайных фундаментов статус. Проектирование и устройство свайных фундаментов

Статус:	введен впервые
Название рус.:	Проектирование и устройство свайных фундаментов
Название англ.:	Design and construction of pile foundations
Дата добавления в базу:
Дата актуализации:
Дата введения:
Область применения:	Свод правил распространяется на свайные фундаменты вновь строящихся и реконструируемых зданий и сооружений. Свод правил не распространяется на проектирование и устройство свайных фундаментов зданий и сооружений, возводимых на вечномерзлых грунтах, свайных фундаментов машин с динамическими нагрузками, а также опор морских нефтепромысловых и других сооружений, возводимых на континентальном шельфе при глубине погружения опор более 35 м.
