Опорой для здания является фундамент. Он определяет срок службы строения и его состояние. Поэтому очень важно грамотно выбрать тип конструкции и правильно ее рассчитать.представляет собой несколько отдельно стоящих элементов или свай, на которые укладывается ростверк. Последний становится опорой для возводимого объекта. Особенность— заглубление свай путем ввинчивания их в землю.

Это универсальный вариант, хорошо зарекомендовавший себя на разных видах грунтов. Из плюсов конструкции нужно отметить:

• Возможность установкив любое время года, при любых температурах.
• Меньшую стоимость по сравнению с другими типами фундамента.
• Универсальность применения. Винтовые сваи хорошо «работают» в обводненных грунтах, на торфяных, болотистых почвах и др. Отличаются особой устойчивостью к зимнему пучению грунта.
• Быстрый монтаж, он занимает всего несколько дней и может быть проведен своими силами. При этом не потребуется проведения масштабных земляных работ.
• Возможность продолжения строительства сразу после установки свай. Фундамент можно нагружать уже по окончании завинчивания элементов.

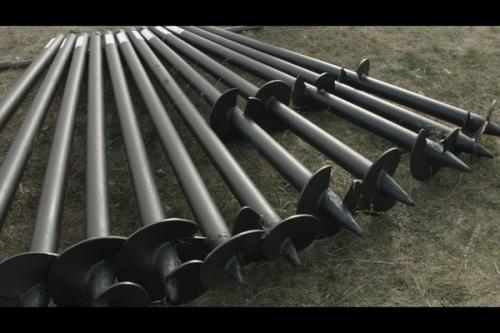

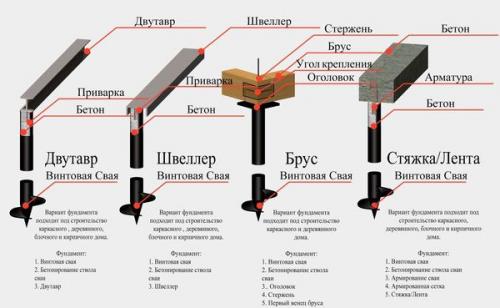

Свайно винтовой фундамент своими руками.

— это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам :

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Виды свай

Винтовые сваи имеют два основных вида:

• Сварные.
• Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

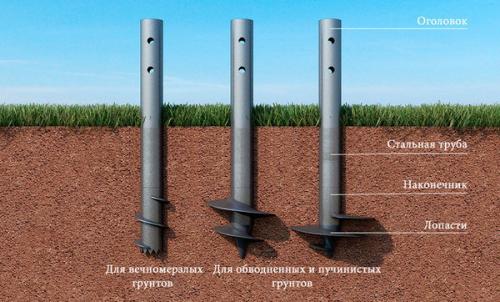

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи :

• Однолопастные.
• Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные . Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра :

• ВС-57.
• ВС-76.
• ВС-89.
• ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используютс я.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Недостатки свайного фундамента. Дом на сваях – фантазии или реальность?

Можно ли использовать свайный фундамент для постройки жилого дома? Надо сказать, что встречаются некоторые строители, которые категорически не советуют этого делать, отдавая предпочтение ленточной, столбчатой или плитной основе под дом. Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких дачных домиков.

Однако, нужно напомнить, что существуют целые города, дома которых установлены исключительно на сваях, и стоят они не одно десятилетие. Практика использование таких фундаментов доказала, что они вполне могут служить надежной основой даже для массивных домов.

Кстати, с помощью винтовых свай можно сделать не только фундамент или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию!

Конечно же, вряд ли будет разумно в условиях нашего климата громоздить двухэтажный каменный особняк на свайный фундамент, хотя и это, наверное, не является совсем уж невозможным делом. И все же в частном строительстве обычно его выбирают для деревянных или каркасных построек с крышей , покрытой легким кровельным материалом.

Нередко, в силу пересеченности рельефа или других особенностей местности, свайный фундамент становится единственным приемлемым решением

В некоторых случаях свайные фундаменты являются и вообще единственной возможностью возвести на участке дом, например, если строительство намечается на участке сильнопересеченной или постоянно заливаемой весенним паводком местности.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

В пользу применения подобной конструкции говорит и то, что такие варианты фундаментов применялись в строительстве с древности, только ранее в качестве свай использовались специально подготовленные для этой цели бревна. Поначалу сваи просто забивали в грунт, и только в начале XIX века был изобретен винтовой способ установки.

Винтовые опоры на первых порах использовались для обустройства причалов, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи были применены в качестве фундамента при постройке маяка, который возведен в Великобритании на нестабильном грунте Темзы.

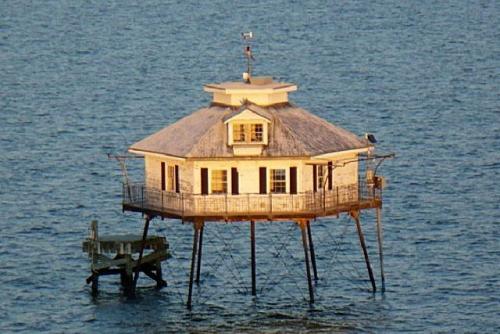

Первый маяк, построенный на винтовых сваях – «Мэплин Сэндс»

С начала XX века строительство на свайных фундаментах приобрело «второе дыхание». Этому способствовало появление новой техники для точного и глубокого вбивания свай, что значительно ускоряло работу по возведению оснований для дальнейшего возведения зданий. В 50-х годах началось активное использование механического оборудования для ввинчивания свай, что дало еще один толчок такой сфере строительства, как промышленного, так и индивидуального.

Очень широко этот способ обустройства фундаментов стал применяться в военном строительстве, так как путем комплексных исследований было доказано, что такие конструкции надежны, долговечны и подходят для применения на многолетнемерзлых, пучинистых и обводненных грунтах – одним словом, ограничений по их использованию практически не существует.

Первой отечественной научной разработкой, официально принятой в качестве стандарта для строительных работ, стал подготовленный в 1955 году на основе многолетних экспериментов труд – ТУВС-55 («Технические указания по проектированию и устройству фундаментов, опор мостов на винтовых сваях»). Многие его положения перетекли и в современные строительные нормы и правила.

Свайно-винтовой фундамент недостатки. Разбираем плюсы и минусы свайно-винтового фундамента

Широкое применения винтовых свай обусловлено экономичностью такого метода устройства фундамента в частном строительстве.

Помимо очевидных преимуществ, необходимо учитывать ограничения для технологии.

Настоящая статья поможет разобраться, стоит ли использовать в качестве основания под коттедж металлические винтовые опоры.

Преимущества

От правильности выбора основания зависит надежность и стойкость планируемого сооружения. Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:

1. Стоимость . В отличие от применения обычных столбчатых опор и мелкозаглубленной ленты, устройство винтовых свай обойдется застройщику на 20-30% дешевле. А если речь идет о необходимости закладывания железобетонный ленты или монолитной плиты на значительную глубину, то экономия составит гораздо больше.
2. Сложность строительства . Трудовые затраты на устройство свайно-винтового фундамента напрямую зависят от типа конструкции будущей постройки, а также необходимости заглублять опоры ниже линии промерзания. На участках с особенно зыбкой почвой целесообразно дополнительно устраивать дренажную систему. Если планируется возведение малогабаритной постройки с небольшим весом, то для устройства винтовых свай достаточно 3 человек. Но для крупномасштабного строительства придется нанимать специальную технику. экскаваторы с гидравлической головкой, буровые установки и другие машины.
3. Скорость монтажа . Для устройства представленного типа фундамента не требуется проводить земляные работы. К тому же, после вкручивания свай можно сразу переходить к следующему этапу строительства. Как правило, монтаж такого фундамента не занимает дольше 2-х дней.
4. Сезонность . Устройством свай можно заниматься в любое время года, что является несомненным преимуществом, ведь работа с бетонными смесями зимой сопровождается дополнительными затратами на противоморозные добавки.
5. Рельеф участка . Применение винтовых свай особенно целесообразно, если для площадки характерны большие перепады по высоте (до 8 м). Железобетонные фундаменты также справляются с этой задачей, но это обойдется застройщику в несколько раз дороже.
6. Просадочность грунта . Винтовые сваи лучшим образом подходят для строительства фундамента в условиях с влагонасыщенными почвенными массивами, подверженными силам пучения.
7. Ремонтопригодность . Если по какой-либо причине одна из опор лопнет в процессе эксплуатации, ее можно оперативно заменить на новую без ущерба для целостности конструкции.
8. Тепло- и гидроизоляция . Особенность конструкции такого типа фундамента предполагает воздушный зазор между поверхностью грунта и нулевым перекрытием дома. Благодаря этому влажность и температура земли никак не влияют на само сооружение.
9. Перспективы для застройщика . В будущем, если хозяин дома захочет увеличить площадь постройки, возможно ввинчивание дополнительных опор для усиления конструкции.
10. Срок службы . Качественные металлические опоры, тело которых усложнено лопастями различной конфигурации, могут прослужить до 80 – 100 лет.

Источник: https://domastroevo.ru/novosti/chto-ne-tak-v-vintovyh-svayah-mif-no1-svai-ne-nadezhno-derzhat-dom

Свайный фундамент с ростверком. Технические характеристики

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

Главной особенностью фундамента считается то, что ростверки, входящие в его устройство, отлично выдерживают неравномерные нагрузки, обеспечивая основанию жесткое сопряжение. Ростверки перераспределяют нагрузку, в результате чего на сваи передается уже «выровненный» вес здания, и постройка защищается от образования трещин в стенах.
