Как закрутить винтовые сваи одному. Процесс установки фундамента на винтовые сваи своими руками

23.05.2023 в 06:10

Как закрутить винтовые сваи одному. Процесс установки фундамента на винтовые сваи своими руками

Появление винтовых свай в строительстве совершило в своё время маленькую революцию в сфере создания быстромонтируемых фундаментов для лёгких зданий и сооружений.

Усилиями 2 – 3 человек без привлечения специальной техники можно в течение нескольких дней возвести прочное и надёжное основание под баню, дачный домик или другую постройку.

При наличии минимального опыта и соблюдении нижеуказанных правил самостоятельное возведение свайно-винтового фундамента (СВФ) не вызовет особых затруднений.

Правила монтажа свайно-винтового фундамента

Самостоятельное строительство основания здания или сооружения из фундамента на винтовых сваях (ВС) основывается на соблюдении довольно простой технологии.

Для успешной установки свайно-винтового фундамента своими руками следует придерживаться следующих правил:

  • опору ввинчивают в почву строго вертикально. Любые отклонения в сторону наносят ущерб несущей способности СВФ;
  • внешнюю поверхность ВС обязательно подвергают антикоррозионной обработке;
  • полость ствола с открытым нижним торцом должна быть тоже покрыта защитным составом. В противном случае влажный грунт вызовет коррозию металла;
  • грунтовое основание не должно содержать крупнообломочных и скалистых пород;
  • концы свай обязательно располагают ниже границы промерзания и выше уровня грунтовых вод. Это нужно для того, чтобы силы пучения, вызванные сезонными изменениями температуры почвы и перепадами горизонта вод, не смогли вытолкнуть сваю наверх;
  • нижний торец опоры не должен быть открытым, его заваривают металлом в виде эллипса под углом 45или конуса. Бетон внутри ствола защитит от коррозии сталь;
  • независимо от расчётного количества свай, между ними выдерживают интервал 1,5 – 2 м;
  • монтаж СВФ выполняют минимум три человека. Двое работников вращают ВС рычагами, продетыми через верхние монтажные отверстия сваи. Третий человек усилием рук удерживает трубу в вертикальном положении.

Закрутить винтовые сваи мотобуром. Как закрутить винтовые сваи при возведении фундамента

Закрутить винтовые сваи мотобуром. Как закрутить винтовые сваи при возведении фундаментаВинтовые опорные элементы погружают в землю способом постепенного вкручивания, который сочетают с вдавливанием.

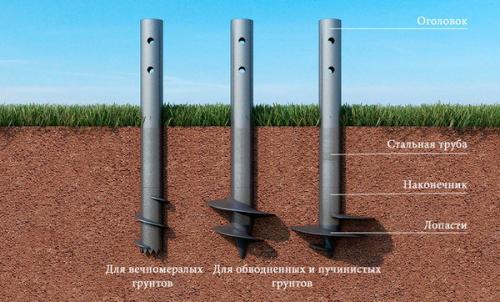

Конструктивные части сваи:

  • Ствол, который имеет направляющий участок с винтовыми лопастями и удлинитель. На последнем также есть лопастные детали, но чаще он состоит из муфт и ствола.
  • Несущие винтовые лопатки.
  • Заостренный наконечник сваи (литейный) с несущими винтовыми крыльями.

Винтовые элементы при завинчивании проходят разные грунтовые пласты и немного смещаются из-за неравномерности почв. Закручивание предполагает небольшую неточность монтажа по сравнению с забивкой или инъекцией. В земле есть твердые частицы, например, большие корни или скальные каменные вкрапления, поэтому иногда случается застопоривание винтовой стойки.

Стопор означает ситуацию, когда 3 – 5 человек, крутящих свайный элемент, не могут больше заглубить его. Стержень достигает плотного слоя, который не может пройти, поэтому завинчивание останавливают. Если глубина погружения недостаточная, сваю вынимают и завинчивают рядом на линии разметки. Закручивать в тот же проход не рекомендуется.

Упор в прочный пласт означает, что свая достигла стабильного слоя почвы, ее несущая способность будет соответствовать проектной величине.

Что можно использовать, инструменты и оборудование

Механическое приспособление для закручивания свай захватывает ствол, удерживает его и медленно закручивает крылья наконечника в почву при заданном наклоне. Чаще вертикальные стержни ставят под углом 90°, а наклон (до 45°) принимают по расчету и дополнительно указывают в чертеже.

Как закрутить винтовые сваи вручную. Оборудование для монтажа

При монтаже конструкций может применяться специальное устройство для завинчивания винтовых свай, однако, эту операцию можно выполнить и вручную, если конструкция небольших размеров. Использование специального оборудования упростит процесс, но сделает его менее точным и менее качественным.

Надо сказать, что существует не только мощное, тяжелое оборудование, но и портативные приспособления. Примером тому может служить установка для закручивания винтовых свай УЗС 1, которая в полной комплектации помещается даже в легковой автомобиль.

Установка УЗС 1 способна работать как в летнее, так и в зимнее время.

Инструкция ее использования довольно простая:

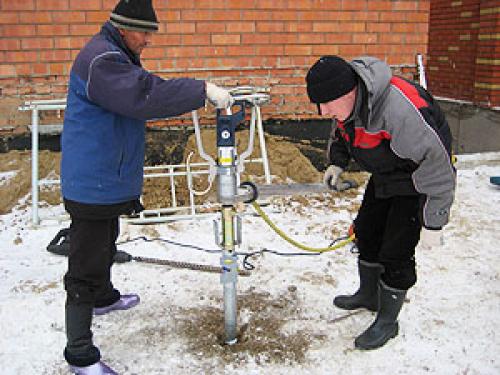

  • В ствол сваи устанавливают гидровращатель.
  • Вал гидровращателя и сваю закрепляют при помощи стопорного штифта.
  • Сваю с закрепленным на ней гидровращателем поднимают и устанавливают в точке монтажа.
  • К гидровращателю крепят рычаг, конец которого удерживает человек или крепится к земле.
  • При помощи рычага гидрораспределителя запускается бензогидростанция и осуществляется ввинчивание конструкции. С его же помощью станция выключается, после установки конструкции.

Такое устройство для закручивания винтовых свай позволяет осуществлять монтаж даже одному человеку. При этом скорость установки будет гораздо выше, чем при использовании ручных приспособлений. Использовать ее можно при монтаже конструкций диаметром ствола от ствола 79 до 133 мм.

Конечно, для монтажа больших конструкций УЗС 1 не подойдет, в таком случае необходима мощная установка для завинчивания винтовых свай, которая установлена на тяжелую технику. К таким относятся машины МЗС-219 и АЗА-3. Они способны погружать сваи с диаметром винтовой лопасти до 1000 мм.

Источник: https://domastroevo.ru/stati/kak-zakrutit-vintovye-svai-svoimi-rukami-tehnologiya-ustanovki-vintovyh-svay-svoimi-rukami

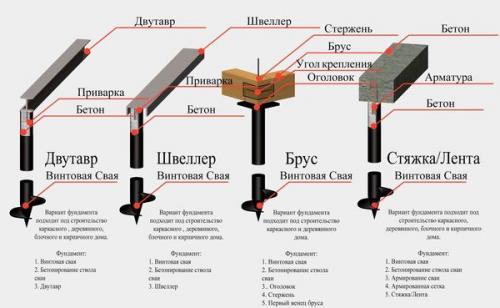

Винтовые сваи установка. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

Винтовые сваи установка. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком— это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам :

  • Способ действия (висячие и сваи-стойки).
  • Тип ствола (монолитные и оболочечные)
  • Материал (деревянные, металлические, железобетонные)
  • Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Винтовые сваи установка. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

Виды свай

Винтовые сваи имеют два основных вида:

  • Сварные.
  • Литые.

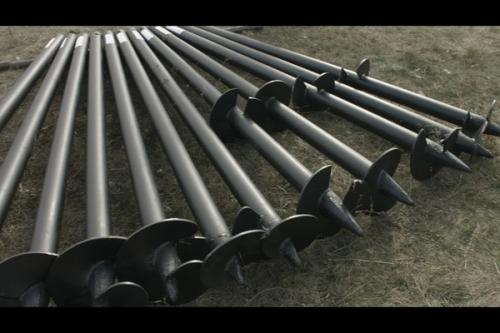

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи :

  • Однолопастные.
  • Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные . Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Винтовые сваи установка. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра :

  • ВС-57.
  • ВС-76.
  • ВС-89.
  • ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используютс я.

Винтовые сваи установка. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Как выкрутить винтовые сваи. Почему важно соблюдать технологию

Дано: каркасный дом с проблемой, возникшей в первый год после установки — уклон от центра в сторону стен, который заметен даже невооруженным глазом, перекосившиеся дверные проемы — входная дверь закрывается с трудом, при том — искривление в обвязочном материале исключено. Исполнители — не выходят на связь. Типичная история.

Решение: исследование свайно-винтового основания.

Что удалось обнаружить: при поверхностном обследовании на стволах были отмечены коррозийные очаги значительных размеров — признак некачественной покраски металла либо использования б/у свай под видом новой продукции.

Под домом оказалось много влаги, которая скапливалась там из-за неправильно спроектированной системы отвода воды с крыши — осадки из отлива направлялись на крышу свежепристроенной террасы, оттуда — под дом. Дополнительно напитывала суглинок и талая вода.

В результате опоры буквально вывернуло из грунта вместе с бетоном, которым было залито пространство вокруг свай. Грубейшая ошибка монтажников в данном кейсе — бетонировать пространство вокруг опор. Почему так не стоит делать?

Норматив СП 24.13330.2021 «Свайные фундаменты» содержит исчерпывающее описание принципов проектирования и установки винтовых фундаментов. Один из основополагающих — в процессе закручивания свай грунт должен свободно скользить вдоль ствола опоры. За закрепление сваи отвечают лопасти, которые фиксируются ниже уровня промерзания. Несущая способность сваи при этом зависит только от несущей способности лопасти и несущей способности самого ствола, но никак не от массы и объёма бетонного «усиления».

При возникновении морозного пучения конструкция стала работать как поплавок, усугубил ситуацию и водосток ската — замёрзшие под полом лужи и обилие инея говорили о том, что вода попадала под дом постоянно, провоцируя процесс пучения.

Одно из свойств бетона — высокая степень адгезии со сталью. При заливке раствора вокруг опоры он намертво сцепляется с металлом, в результате чего при вспучивании грунта поднимается вместе с ним выдергивая за собой .
