Стальные винтовые сваи активно используются повсеместно там, где необходима большая скорость возведения фундамента. Фундаменты на винтовых сваях для зданий жилого назначения возводят чаще при строительстве в труднодоступных районах либо районах со сложным грунтом или на склонах.
Применение винтовых свай обеспечивает эффективное и надёжное закрепление фундамента глубокого и мелкого заглубления без нарушения естественной структуры грунта при полном исключении земляных работ и сохранении окружающей среды. Особое значение имеет возможность устройства фундаментов на винтовых сваях в вечномерзлых грунтах, так как в этом случае нет необходимости проводить земляные работы, использовать бетон и т.д.
Конструкция винтовых свай обеспечивает высокую несущую способность винтовой сваи как на вдавливающие, так и на выдергивающие нагрузки.
Техника для винтовых свай. Основное и вспомогательное оборудование и приспособления для монтажа винтовых свай:

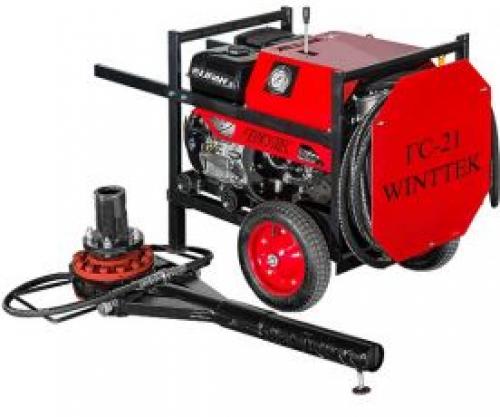

Сваекрут гидравлический ГС-21 "Геркулес"
Крутящий момент 8700 Нм. Монтаж винтовых свай диаметром от 57 до 133 мм. Комплектность: маслостанция с бензиновым двигателем 17 или 20 л.с., вращатель реверсивный c гидравлическим мотором ГПРФ-5000, переходники для свай диаметром 57, 89 и 108 мм, рукава высокого давления (РВД) - 2 шт. х 8 м.

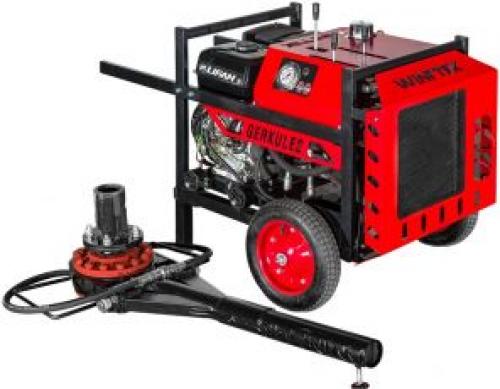

Сваекрут гидравлический ГС-36 "Геркулес"
Крутящий момент 8700 Нм. Монтаж винтовых свай диаметром от 57 до 133 мм. Комплектность: маслостанция с бензиновым двигателем 18,5 л.с., спаренным насосом и принудительным воздушным охлаждением , вращатель реверсивный c гидравлическим мотором ГПРФ-5000, переходники для свай диаметром 57, 89 и 108 мм, рукава высокого давления (РВД) - по заказу.

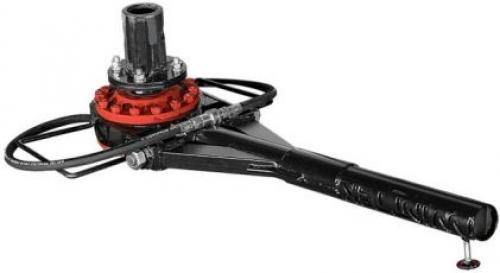

Гидравлический вращатель ручной
Гидровращатель предназначен для закручивания винтовых свай в качестве сменного оборудования для гидравлических станций . Крутящий момент 8700 Нм. Состоит из тихоходного высокомоментного гидромотора ГПРФ, усиленного рычага, рукавов высокого давления длиной 1 м с быстроразъемными соединениями. Комплектуется ключами-переходниками на лопастные сваи диаметром 57, 89 и 108 мм.
Гидравлический вращатель навесной
Гидровращатель предназначен для закручивания винтовых свай в качестве навесного оборудования для тракторов, экскаваторов, манипуляторов с гидросистемами с давлением до 16 Мпа (160 Атм) и потоком масла 20-80 л/мин.

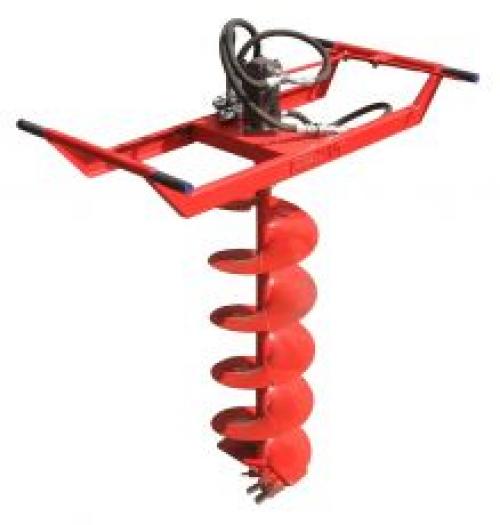

Гидробур-стойка
Гидравлический мотобур (ямобур) предназначен в зависимости от применяемых шнеков для бурения грунта и льда для последующего закручивания винтовых свай, а также для земляных работ по бурению скважин различного назначения (в т.ч. при строительстве классических заборов). Привод двигателя от гидростанции "Геркулес" или подобной с соответствующими выходными характеристиками.
Ручной гидробур
Гидравлический мотобур (ямобур) предназначен в зависимости от применяемых шнеков для бурения грунта и льда для последующего закручивания винтовых свай, а также для земляных работ по бурению скважин различного назначения (в т.ч. при строительстве классических заборов). Привод двигателя от гидростанции "Геркулес" или подобной с соответствующими выходными характеристиками.

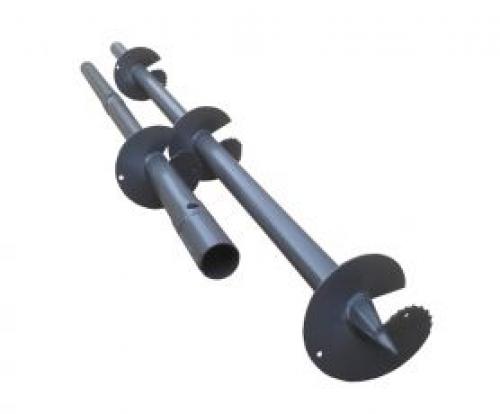

Винтовая свая для пробного вкручивания
Предназначена для проведения пробного закручивания на объекте с целью определения глубины нахождения несущих слоев грунта. Частично заменяет геологические изыскания и с высокой степенью вероятности позволяет правильно выбрать длину свай.

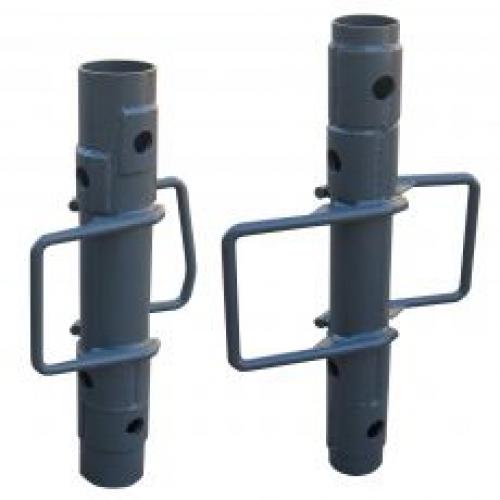

Ключи для ручного монтажа винтовых свай
Предназначены для ручной установки лопастных винтовых свай (для домов, дач, бань, пирсов и пристаней и т.п.) и опор (для заборов, садово-парковых светильников, рекламных конструкций, билбордов, дорожных знаков и указателей, теплиц и т.п.).
Приспособление для закручивания винтовых свай дрелью. Как собрать и работать?
Сначала необходимо доработать мультипликатор. У него есть чересчур длинная ручка, которая будет мешать. Поэтому ее надо спилить до уровня, показанного красной линией на рисунке ниже.
Теперь изготовим переходники. Для свай с оголовком берем стальную пластину, выпиливаем ее под размер оголовка. Далее просверливаем в ней отверстия также, как на оголовке. А посередине привариваем гаечную головку четырехгранником наружу.
Для изготовления адаптера к безоголовочной свае берем подготовленный обрезок трубы и привариваем к нему с торца стальную пластину, к которой затем привариваем гаечную головку четырехгранником наружу. После этого в адаптере сверлится сквозное отверстие, совпадающее с отверстиями сваи.
Также к переходнику сбоку можно приварить петлю из арматуры, чтобы имелась возможность трубой осуществить ручную докрутку, если вдруг усилия дрели не хватит, например, из-за чрезмерной плотности грунта. Под петлю желательно наварить еще и пластину для усиления.
Для соединения мясорубки и дрели в еще одну гаечную головку нужно вставить болт с подходящей по размеру шляпкой, и прихватить его сваркой.
Длинная труба будет служить в качестве упора. На ее краю надо просверлить два отверстия под болты. В швеллере также сверлятся два отверстия на том же расстоянии друг от друга, чтобы его можно было соединить с трубой.
Теперь, чтобы начать работать, делаем небольшую лунку под сваю, чтоб она могла самостоятельно стоять, и вставляем ее туда. Затем, используя каленые болты, крепим на нее подходящий переходник. В случае, если она безоголовочная, для фиксации можно воткнуть стальную арматуру.
Далее вставляем в переходник мультипликатор, а затем на него надеваем дрель, в патрон которой уже зажат болт с головкой.
Теперь сделаем упор. К части ручки мультипликатора, оставшейся после спиливания, прикручивается швеллер вместе с вставленной в него трубой, которую можно при достаточной длине просто держать напарнику, либо упереть в любой предмет, плотно воткнутый в землю.
Вот собственно и все. Осталось нажать кнопку пуска и начнется постепенное погружение.
Как видите, ничего сложного в сборке самодельного электрического приспособления для закручивания винтовых свай нет. При этом денежные затраты будут меньше, чем если вызывать спецтехнику.
