Как установить распашные ворота своими руками: пошаговая инструкция

Как установить распашные ворота своими руками: пошаговая инструкция

Установка распашных ворот — это задача, которую можно выполнить своими руками, если у вас есть базовые навыки работы с инструментами и некоторое терпение. В этой статье мы расскажем вам, как установить распашные ворота правильно и безопасно, а также предоставим полезные советы и рекомендации.

Подготовка материалов и инструментов

Перед началом работ необходимо подготовить все необходимые материалы и инструменты. Это поможет вам сэкономить время и избежать ненужных задержек.

Материалы	Количество
Ворота (рама и полотно)	1 комплект
Петли	4-6 штук
Замок	1 шт.
Каркас для ворот	1 комплект
Анкеры для крепления	4-6 штук
Шайбы и гайки	Нecessary quantity

Инструменты:

• Отвертка
• Гаечные ключи
• Молоток
• Рулетка
• Угольник
• Дрель
• Зажимы

Пошаговая инструкция

Шаг 1: Подготовка territory

Первым делом необходимо подготовить территорию, где будут устанавливаться ворота. Очистите площадь от мусора и других препятствий. Если на месте установки находятся растения, их необходимо удалить или временно пересадить.

Шаг 2: Установка каркаса

Установите каркас для ворот. Каркас должен быть надежно закреплен на земле. Для этого используйте анкеры и шайбы. Убедитесь, что каркас ровный и надежно закреплен.

Шаг 3: Крепление петель

Прикрепите петли к воротам и каркасу. Петли должны быть установлены на равном расстоянии друг от друга. Используйте гайки и шайбы для надежного крепления.

Шаг 4: Установка полотна

Установите полотно ворот на петли. Убедитесь, что полотно ровное и надежно закреплено. Если полотно слишком тяжелое, возможно, потребуется помощь другого человека.

Шаг 5: Установка замка

Установите замок на ворота. Замок должен быть надежным и соответствовать вашим потребностям. Прикрепите замок к полотну и каркасу, используя гайки и шайбы.

Шаг 6: Проверка работы ворот

Проверьте работу ворот. Откройте и закройте ворота несколько раз, чтобы убедиться, что они работают плавно и надежно. Если вы заметили какие-либо проблемы, устраните их немедленно.

Советы и рекомендации

Чтобы ваша работа прошла успешно, обратите внимание на следующие советы:

• Используйте качественные материалы и инструменты.
• Убедитесь, что все детали ровные и надежно закреплены.
• Не спешите и работайте аккуратно.
• Если вы не уверены в своих силах, обратитесь за помощью к другу или специалисту.

Распространенные ошибки

Избегайте следующих ошибок при установке распашных ворот:

• Неравномерное крепление петель.
• Ненадежное закрепление каркаса.
• Неправильный выбор материалов.
• Недостаточная проверка работы ворот.

Следуя этой инструкции и советам, вы сможете установить распашные ворота своими руками быстро и качественно. Удачи в вашем проекте!

Связанные вопросы и ответы:

Какие инструменты и материалы необходимы для точной установки распашных ворот

Схема или чертеж распашных ворот необходим для упрощения
расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

• с одной большой створкой (одностворчатые) . Недостатком
  способа можно считать то, что нужно много места для маневра ворот, а также их
  большую парусность. Уменьшение парусности за счет дополнительных деталей
  каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к
  перекосу створки. Этот способ годится только для ворот с небольшой шириной
  проема или для устройства калитки;

• с двумя створками (двухстворчатые) . Исключаются все
  описанные выше недостатки, но возрастает стоимость изготовления за счет
  добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с
  разными по ширине створками. У двустворчатых распашных ворот есть преимущество,
  они более устойчивы к ветровой нагрузке.

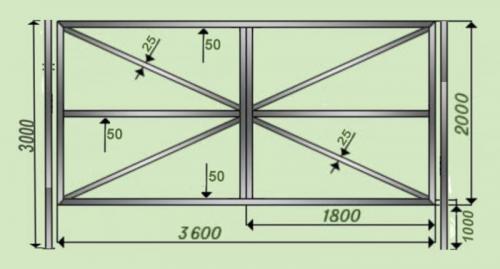

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастила

Схема распашных ворот из профнастила с размерами

• общую ширину проема. Понадобится в случае необходимости
  сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

• ширину каждой створки;

• количество, ширину стоек и глубину укапывания стоек;

• конфигурацию каркаса с указанием ширины составляющих его
  элементов;

• месторасположение и ширину калитки. Это важный аспект.

Как правильно подготовить территорию перед установкой распашных ворот

На участках устанавливают откатные или распашные ворота. У откатных ворот одна широкая створка, которая при сигнале с пульта-брелока отъезжает в сторону вдоль забора. У распашных ворот таких створок две — они могут открываться внутрь или наружу.

Покупка и установка распашных ворот обойдется вам вдвое дешевле откатных, а с учетом фундамента и подготовительных работ — даже втрое. Но зато автоматизация распашных ворот, наоборот, выйдет примерно вдвое дороже, чем откатных. Так что примерно то на то и выходит.

Оба варианта ворот имеют свои достоинства и недостатки. Расскажем подробнее.

Откатные ворота

Плюсы:

• Главное достоинство откатных ворот становится очевидным зимой, особенно после снегопада: чтобы открыть такие ворота, не нужно расчищать площадку перед ними от снега. Придется только смахнуть снег с рельсов.
• С такими воротами въезд на участок удобнее: можно делать это даже по диагонали, потому что створка не мешает и не закрывает обзор.
• Створку откатных ворот можно открыть частично и пользоваться ими как калиткой.
• Для открывания створки нужен только один электропривод в виде электродвигателя, шестерни и зубчатой рейки. Сам по себе механизм гораздо проще привода распашных ворот. А раз так, то и ломается он реже.
• Закрытые откатные ворота не откроет порыв ветра, а при закрытии они надежно блокируются, защищая участок от незваных гостей. Справедливости ради отметим, что распашные ворота тоже блокируются, но их взломостойкость оставляет желать лучшего.

Минусы:

• В отличие от механизма, сама створка может «капризничать»: небольшие перекосы и подвижки грунта, например из-за разрастания корней расположенных рядом деревьев, могут оказаться критичными и привести к поломкам, которые очень трудно отремонтировать. Ведь створка откатных ворот — длинная и тяжелая, а держится всего на одном столбе. Лучше сразу ставить такие ворота на надежный фундамент из монолитного бетона или основание на винтовых сваях , а также строить бетонированную площадку для въезда.
• Слабое место при зимней эксплуатации — обледенение механизмов. Надо следить, чтобы пространство вдоль забора, по которому перемещается створка, не превращалось в сугроб.
• Для полного открытия четырехметровой створки нужно предусмотреть от шести метров пространства вдоль забора.

Распашные ворота

Плюсы:

Распашные ворота не столь требовательны к подготовке, как откатные. Для них достаточно поставить два надежных столба. Главное, чтобы эти столбы не «гуляли» в грунте (небольшие перекосы неприятны, но не критичны).

С такими воротам можно сделать заезд на участок, если пространство для маневра ограничено (например, если у вас угловой участок).

Автоматизации поддаются любые распашные ворота — и недорогие дачные, и дизайнерские, и массивные кованые. А значит, вам не придется менять ворота на новые ради автоматики. Не годятся для автоматизации только перекошенные и заедающие ворота — их перед установкой приводов нужно привести в рабочее состояние.

Минусы:

• Чтобы открыть ворота зимой, особенно после снегопада, вам придется поработать лопатой и очистить площадку перед створками.
• Для автоматизации распашных ворот вам потребуются два привода — по одному на каждую створку. Их конструкция сложнее, чем для откатных ворот.
• Распашные ворота открываются медленнее, чем откатные.
• Такие ворота менее устойчивы к взлому. Для дополнительной защиты лучше поставить на распашные ворота электрозамок и обычный замок.
• При интенсивном использовании механизмы распашных ворот быстрее изнашиваются.

Михаил Модеров

Если вы только начали осваивать участок, то выбирайте откатные автоматические ворота с электроприводом. Это будет самым практичным решением.

Ставить автоматические распашные ворота имеет смысл, когда негде «спрятать» откатную створку: например, въезд на ваш участок — с угла или длина забора с обеих сторон меньше шести метров.

Но если распашные ворота уже есть и они вам нравятся, то вы можете сами установить автоматические приводы. Это не сложно, достаточно уметь читать электрические схемы и дружить с электроинструментом. Производители предлагают готовые наборы оборудования с подробными инструкциями по установке. Такой комплект напоминает автомобильную сигнализацию с брелоками, управляющими центральным замком.

Какие этапы установки распашных ворот считаются самыми сложными для новичков

Основным этапом является монтаж опорных столбов. К которым впоследствии крепятся створки ворот.

Материалом изготовления опорных столбов могут быть:

• стальные трубы  — обычно используются изделия поперечное сечение которых составляет 60Х60 мм или же 80Х80 мм;
• бетон;
• кирпич;
• камень.

Для обеспечения достаточных прочностных характеристик конструкции все разновидности столбов, кроме изготовленных из стальных труб, оснащаются металлической основой — сердечником.

Для установки опорного столба нужно пробурить скважину (можно выкопать вручную). Затем на дне создается песчаная подушка, которая предотвращает смещение столба в ходе эксплуатации. Далее нижняя часть столба заливается бетонным раствором. Если есть желание удешевить процедуру, тогда можно использовать метод забивания, но в таком случае надежность конструкции будет ниже

Установка опорных столбов

Материал изготовления влияет на объем работ при установке. Так стальные трубы достаточно вбить или забетонировать . При необходимости их можно устанавливать комбинированным способом.

Вбивание труб производится на глубину 1,5 м. Для чего необходимо предварительно подготовить скважину. Процедура забивки может осуществляться с помощью кувалды и деревянной прокладки. Но это самый трудоемкий способ. Поэтому чаще всего используют специальные приспособления, к примеру, коперы.

Затем выполняется выравнивание с помощью гидравлического уровня. Далее опорные столбы связывают с забором и между собой. Для чего используются специальные съемные планки.

Конструкция распашных ворот должна обладать достаточной жесткостью, что исключит вероятность скручивания их створок, возникновения других дефектов, приводящих к дополнительным тратам (ремонта, замена отдельных элементов)

Бетонирование столбов — более надежный способ, ведь вся конструкция въездной группы будет устойчивее. Оно не сложнее, чем вбивание.

Так бетонирование состоит из нескольких этапов:

• бурение скважины;
• установка и выравнивание;
• заливка бетонным раствором.

При этом глубина скважины обычно составляет не более 1,5 м. Установка опорных труб осуществляется в армированный стакан или без него. А для выравнивания применяется гидравлический уровень.

Раствором заливают не всю скважину, а только ее часть. К примеру, если глубина составляет 1,5 м, тогда бетонируют только нижние 50 см. Остальное пространство засыпают щебнем, грунтом.

Монтаж петель и навеска ворот

Независимо от способа установки опорных столбов далее следует приварить навесные петли. После чего осуществляется навеска створок распашных ворот.

Опорные столбы, имеющие стальной сердечник, до момента обкладывания кирпичом или другим востребованным материалом устанавливаются также, как и стальные аналоги.

Но следует помнить о том, что к каждому сердечнику следует приварить навесные петли и накладную пластину. Это необходимо для крепления створки и электропривода.

Как определить правильное расстояние между столбами для распашных ворот

Несмотря на то, что конструкция распашных ворот сравнительно простая, их установку лучше доверить профессионалам. Так вы будете уверены в качестве выполненных работ и к тому же сохраните гарантию на изделие.

Например, у официальных представителей «АЛЮТЕХ» в каждом регионе есть квалифицированные специалисты, которые выполнят монтаж оперативно и по всем правилам. Однако если вы хотите сэкономить и уверены в своих силах, можете заняться самостоятельной установкой. Разберем схему монтажа распашных ворот подробнее.

Для начала необходимо грамотно замерить проем, потому что даже незначительная ошибка может впоследствии привести к перекосу всей конструкции. Способ проведения замеров будет зависеть от наличия столбов. Если они имеются, то ориентируемся на 3 точки: верх столба, центр и низ:

Для изготовления ворот следует выбирать наибольшее из 3 полученных значений.

Если же опорные столбы пока не установлены, следует исходить из следующих показателей:

• ширина проема — от 2 до 5 м,
• высота ворот — от 1,2 до 3,2 м.

Учитывайте, что для свободного проезда легковых автомобилей ширина воротного проема должна составлять не менее 3,5 м, для грузовых — не менее 4 м.

После того, как замеры произведены, можно переходить к подготовке фундамента под установку опор распашных ворот.

Глубина, на которой закладывается фундамент, должна быть не менее чем 1,3 м от уровня земли. Перед заливкой бетона необходимо сформировать песчано-гравийную подушку толщиной 0,3-0,4 м, которая армируется стальным прутом диаметром 8-12 мм или сеткой. Однако следует помнить, что уровень закладки фундамента будет различаться в зависимости от действующих в вашем регионе строительных норм и правил.

Вместе с заливкой основания следует также проложить металлическую трубу, через которую будут проходить электрокабели для автоматизации распашных ворот. Внутренний диаметр элемента не должен превышать 30 мм, а сварные швы и места сгиба — мешать свободному прохождению проводки. Закладывается труба на глубине минимум 30 см в зоне проезда так, чтобы один ее конец на 5 см выступал над поверхностью земли. При этом оба конца необходимо тщательно загерметизировать, чтобы предотвратить попадание влаги.

Теперь можно переходить непосредственно к монтажу столбов. Лучше, чтобы конструкции были изготовлены из кирпича, бетона или стали. Если применялся пустотелый кирпич, газобетонные блоки и т.п., потребуется усиление проема арматурой. Опорные столбы не должны быть выше ворот, а их ширина должна составлять более 200 мм. При этом сами опоры между собой необходимо соединить ленточным основанием.

Учитывайте, что перед монтажом ворот необходимо дать фундаменту и опорам время на то, чтобы они стали прочными (приблизительно 28 дней после окончания заливки). По истечению данного срока следует выровнять поверхность грунта между столбами.

Затем переходим к выбору типа монтажа, от этого будет зависеть разворот петель.

Какие методы выравнивания ворот существуют и как их применять

Ворота являются механизмом, который может сломаться независимо от времени года и погодных условий. Провис ворот относится к числу самых частых проблем, которые возникают с механизмами любого типа: распашного, откатного, секционного. Если в процессе эксплуатации провисли ворота, что делать для решения проблемы. Важно не оставлять ситуацию на самотек и ждать, когда полотно самостоятельно встанет на место. Процесс провисания продолжится, в зимний период положение может очень быстро ухудшиться.

Ответом на вопрос почему провисли ворота служит перечень разных факторов:

низкое качество петель, крепежных элементов, полотна:

перекос несущих столбов;

пучение грунта, подвижки фундамента под опорными столбами;

изнашивание воротного полотна;

истирание элементов крепежа: винтов, болтов.

Наличие следов коррозии металла на соединительных узлах и крепежных элементах, которые появляются по прошествии первого зимнего сезона, в скором времени приведут к провисанию ворот.

В процессе эксплуатации система подвергается различным повреждениям и деформации. Это возникает при использовании материалов недостаточной толщины и прочности, механических воздействиях, проседании земли, усталости элементов, коррозионных процессов. Как следствие, ворота проседают, наблюдается провис и деформация створок, образование щелей между створками, разрывов, трещин и вмятин на полотне. Образовавшиеся проблемы приводят к:

затруднениям с закрыванием створок на замок;

невозможности свободно открывать и закрывать створки, полной блокировки их движения;

снижению прочности изделия;

непривлекательному внешнему виду;

свободному доступу для несанкционированного вскрытия ворот.

Поврежденными, провисшими воротами пользоваться очень трудно или практически невозможно. От владельца потребуется провести восстановительные работы, заменить неремонтопригодные детали на новые, выровнять элементы конструкции, выправить дефекты. От качества проведенных работ по исправлению дефектов напрямую зависит срок службы гаража и безопасность на участке.

Если планируется провести все работы самостоятельно, то очень важно предварительно понять природу явления, степень повреждения металла, причины образования дефектов. В случае, когда причину неисправностей легко устранить без сложных манипуляций, то это не займет много времени и не потребует больших усилий.

Если нарушения более масштабные, то возникает необходимость в полной замене отдельных элементов или всей створки. Работы без снятия створки обычно не занимают много времени и больших усилий. При наличии сложной ситуации необходимо провести частичный демонтаж или полностью снять рамное перекрытие. Погодные условия могут потребовать серьезного усиления фундамента под несущие опоры. Детальная оценка степени повреждений позволит разработать план ремонтных работ.

Как правильно закрепить петли на столбах и на самих воротах

В соответствие с предварительной разметкой выкапываются ямы под столбы для забора .

При установке столбов для калитки следует обратить внимание на установку столба с петлей. В зависимости от стороны открывания калитки столб ставится по представленной на рисунке схеме (рис.1).

Рис. 1 а) калитка открывается наружу участка Рис. 1 б) калитка открывается внутрь участка

При установке столбов для ворот следует обратить внимание на установку столбов с петлей. В зависимости от стороны открывания ворот столбы ставятся по представленной на рисунке схеме (рис.2).

Рис.2 а) ворота открываются наружу участка Рис.2 б) ворота открываются внутрь участка

Подготовка ямы для столбов в зависимости от типа почвы

а) Для пучинистых грунтов необходимо произвести специальную подготовку мест установки столбов. Для этого выкапывается яма 800х800х1200 мм (рис.3). Глубина ямы под столб должна быть не менее глубины промерзания грунта (для Республики Беларусь глубина промерзания грунта составляет 1000-1200 мм). В яму засыпается и тщательно утрамбовывается песок средний фракции или ПГС. Засыпанная яма обильно поливается водой. При нормальных погодных условиях через 48 часов можно приступать к бурению ручным (механическим) буром либо выкапыванию с помощью лопаты отверстия для бетонирования столба. Минимальная рекомендуемая глубина заложения фундамента под столб – 1000мм.

Рис. 3. Яма для столбов. * Размеры для справок

б) Для песчаных грунтов глубина заложения фундамента не менее 1000 мм без дополнительной подготовки.

в) На площадках с асфальтовым и гравийным покрытием глубина заложения фундамента не менее 700 мм.

Процесс заливки столба бетоном

Процесс заливки столба бетоном происходит в следующей очередности (рис.3):

• в яму для бетонирования столба заливается необходимый слой бетона (рис.3);
• устанавливается столб. В яму вокруг столба заливается бетон, производится его уплотнение. Вертикальность установки каждого столба проверяется с помощью строительного уровня или отвеса,
• столбы фиксируются в строго вертикальном положении деревянными упорами, растяжками или с помощью другого подручного материала,
• после застывания бетона на все столбы надеваются специальные полимерные заглушки.

Для фундамента под столб рекомендуется использовать бетон марки С12/15 с фракцией щебня (или песчано-гравийной смесью) не более 2см. Для полного застывания бетона необходимо от 48 до 72 часов.

В процессе установки столбов необходимо строго контролировать расстояние между столбами и высоту столбов над уровнем грунта. Расстояние между столбами для калитки должно быть 1000 мм, для ворот - 3400 мм.

Какие ошибки чаще всего допускаются при установке распашных ворот своими руками

При выборе материала для столбов забора важно не только учесть размеры и вес створок, но и правильно определить глубину бетонирования столбов в соответствии с промерзанием грунта в вашем регионе. Важно помнить, что глубина заложения столбов напрямую зависит от климатических особенностей региона. Например, в некоторых районах достаточно 50 см, а в других – более 1 метра. Подобрать подходящую глубину бетонирования можно с учетом исторических данных о глубине промерзания грунта в конкретном районе. Правильно определенная глубина бетонирования столбов поможет избежать негативных последствий, связанных с промерзанием грунта и последующим его оттаиванием. Если столбы забора промерзают зимой и оттаивают весной из-за недостаточной глубины заложения, это приводит к деформации конструкции. В результате возникают деформационные колебания, что приводит к наклону ворот, затруднению их открытия и закрытия, а также появлению щелей между створками.

Другой частой ошибкой является неправильное определение размеров и веса ворот. Перед покупкой требуется точно измерить проем, для которого предназначены ворота, чтобы избежать ситуации, когда ворота окажутся слишком велики или, наоборот, малы для проема. Также рекомендуем учитывать тип материала, из которого изготовлены ворота, их массу и необходимость установки дополнительных усиливающих конструкций.

Иногда распашные ворота устанавливают на открытие наружу без каких-либо просчетов. Но вскоре владельцы сталкиваются с проблемой – ворота не позволяют им выехать на улицу из-за неправильно рассчитанных параметров. Важно учесть ширину улицы, угол поворота, а также тип механизма открывания. Профессионалы в области установки ворот всегда проводят тщательный анализ всех этих параметров, чтобы обеспечить безопасное и удобное использование. Например, в зонах с ветреным климатом ворота должны быть устойчивы к сильным порывам ветра, что также требует дополнительного расчета параметров. Неправильно установленные ворота не только могут создавать проблемы при выезде на улицу, но и представлять угрозу для безопасности. Если ширина улицы или угол поворота не были правильно рассчитаны, это может привести к авариям или повреждению самих ворот. Кроме того, правильно рассчитанные параметры гарантируют максимальный комфорт при использовании ворот.

Еще одной распространенной ошибкой при установке распашных ворот является неправильная настройка механизма открывания и закрывания. Для обеспечения безопасности использования ворот требуется правильно настроить скорость движения и силу притягивания створок, а также установить датчики безопасности и систему автоматического останова.
