Технология укладки тротуарной плитки на бетонное основание. Преимущества и недостатки укладки брусчатки на бетонное основание

Технология укладки тротуарной плитки на бетонное основание. Преимущества и недостатки укладки брусчатки на бетонное основание

Бетонная основа под укладку брусчатого покрытия обладает следующими достоинствами:

• высокая прочность и устойчивость к приложению значительных нагрузок и механическим воздействиям;
• долговечность;
• монтаж плитки на бетонном основании сводит к минимуму риск проявления усадок;
• простота выполнения, позволяющая укладку тротуарной плитки своими руками;
• нет необходимости использования сложных дорогостоящих технических устройств;
• устойчивость основания к химическим воздействиям, вымыванию водой, температурным перепадам;
• на твёрдой бетонной основе процесс выравнивания плитки в единой плоскости выполняется гораздо легче с получением чёткой прямолинейной формы и идеально ровной поверхностью
• отсутствие провалов, вызванных некачественной трамбовкой основания;
• экологичность мощения плиткой.

Существующие минусы:

• технология укладки брусчатки на бетонное основание сложнее, чем на песчано-щебёночные подушки;
• необходимость устройства надёжного водоотведения. Просочившись через швы в покрытии, вода останется между бетонной основой и плитками и при наступлении отрицательных температур может вспучить и даже расколоть брусчатку. Во избежание этого брусчатка укладывается с определёнными уклонами, в бетон закладываются точечные водоприёмки, устраиваются ливневые системы;
• бетонное основание под брусчатку стоит дороже, чем простая подушка из щебня и песка;
• при нарушении технологического процесса уже после окончания первой зимы может произойти раскрашивание бетонного основания.

Укладка тротуарной плитки пошагово. Инструменты и материалы для работы

Перед началом проведения работ необходимо подготовить все для этого необходимое — рабочий инвентарь и материалы.

Инструменты, необходимые для укладки тротуарной плитки

• Из инструментов будут необходимы:

— Лопаты — штыковая и совковая для выемки грунта.

— Грабли для разравнивания сыпучих строительных материалов.

— Деревянные колья или штыри из отрезков арматуры, а также бечевка (шнур) для разметки территории.

— Резиновый молоток для выравнивания плитки и бордюров.

— Строительный уровень и рулетка.

— Щетка или веник для распределения песка поверх уложенной плитки.

— Трамбовка ручная или механическая, в зависимости от размеров облагораживаемой площади.

— Длинная ровная труба или направляющие для разравнивания песка, если плитка будет укладываться без цементно-песчаной смеси.

— Шлифмашинка с диском для резки камня. Без нее не обойтись тех случаях , если придется резать тротуарные блоки.

а) Саму тротуарную плитку. Она может быть изготовлена по разным технологиям и из различных материалов. Соответственно, несколько отличаются и ее характеристики. Некоторые основные свойства разных видов тротуарной плитки – в прилагаемой таблице:

Эксплуатационные качества	Полимерная плитка	Бетонная вибролитая	Бетонная вибропрессованная
Средняя плотность в кг/ м³	1650-1800	2320-2400	2200-2400
Водопоглощение массы	0.15	4-4,5	5,5-6,5
Прочность при сжатии, МПа	17-18	40-50	40
Прочность при сгибе, МПа	17-25	6-7	5-5,5
Морозоустойчивость, циклы	Более 500	300-400	200-300
Истираемость, г/кв. см	0,05-0,1	0,3-0,4	0,5-0,7

Кроме этого, при покупке тротуарной плитки необходимо учитывать и другие моменты, которые важны для надежности и эстетичности будущих дорожек и площадок. Например, для участка, который не будет испытывать больших нагрузок, вполне подойдет , имеющая толщину до 60 мм. Если же предполагается, что на замащиваемую территорию будет заезжать машина, то необходимо выбирать брусчатку, имеющую толщину 60 и более миллиметров.

Одновременно, конечно, хозяева должны определиться с конфигурацией плитки, ее расцветкой и т.п . Разные типы и оттенки блоков позволяют выкладывать мозаичные рисунки, поэтому, если есть желание не ограничиваться простым «серым» мощением, то следует продумать заранее узор и, соответственно, количество плиток той или иной расцветки и формы. Возможно, что в этом поможет таблица с некоторыми популярными моделями тротуарной плитки, приведенная ниже:

Плитка в кладке	Наименование изделия	Габаритные размеры в мм	Масса в кг	Кол-во шт. в 1 м²	Вид отдельной плитки
		L	B	H
	3.Ф.6 «Волна»	240	120	60	3.6	40
	3.Ф.8 «Волна»	240	120	80	4.66	40
	1.П.4 «Прямоугольник»	197	97	40	1.9	50
	1.П.6 «Прямоугольник»	197	97	40	1.9	50
	1.П.8 «Прямоугольник»	197	97	40	1.9	50
	1.К.6 «Квадрат»	197	197	60	5.43	25
	1.К.6 «Уголок»	197	197/97	60	4.05	34

На что еще нужно обратить особое внимание, выбирая плитку, кроме указанных выше характеристик? Существуют критерии оценки тротуарных блоков, проверенные практически:

— Качество плитки можно определить, не заглядывая в характеристики, ударив один блок о другой – если послышится глухой звук, то в смесь для изготовления брусчатки добавлено слишком много воды . Если же звук при ударе получится звенящим, то плитка изготовлена согласно технологи и и и меет высокое качество.

— Если приглянулась брусчатка, имеющая очень яркий цвет, но ее стоимость достаточно низкая, то, скорее всего, применены красящие пигменты низкого качества, которые, во-первых , нестойкие сами по себе, а во-вторых —   значительно снижают прочностные качества плитки.

Очень важно покупать плитку из одной партии изготовления, потому что в иначе блоки могут отличаться не только по размеру и цвету, но и по составу смеси, из которой их изготовили.

Как и все строительные материалы, тротуарную плитку нужно приобретать с «резервом», из расчета на 15% больше, чем площадь предполагаемого мощения. Запасные блоки будут необходимы при случайном бое, обнаружении брака, порчи и неизбежных отходах во время резки.

б ) Бордюры для ограждения мощеной площадки.

в) Геотекстиль, размер которого должен превышать площадь кладки на 200 ÷ 250 мм с каждой стороны, для того, чтобы он находил на стенки углублений для укладки слоев .

д) Баллончик с краской яркого цвета. Им удобно делать предварительную разметку, не прилагая усилий. Краску можно заменить известью, которую рассыпают, обозначая края будущей дорожки или площадки.

е) Арматурную решетку для бетонирования площадки. Она нужна далеко не всегда — потребуется лишь в том случае, если основу под кладкунеобходимо будет упрочнить.

Подготови в в се необходимое, можно переходить к разметочным работам на участке.

Можно ли класть тротуарную плитку на бетон. Плитка на уже существующем бетоне

Укладка тротуарной плитки на старое бетонное основание начинается с его тщательного очищения и покрытия специальным грунтом для адгезии (сцепления) клея.

Перед укладкой плитки старое бетонное основание нужно покрыть грунтом для адгезии Источник aljanh.net

Затем выполняются такие действия:

• плитку раскладывают на поверхность для примерки, где надо подкраивают;
• на старый бетон наносят клей , сделанный из готовой сухой смеси;
• порционно укладывают плитку ;
• швы засыпают гарцовкой и проливают;
• поверхность очищают .

Если старое основание было горизонтальным, то следует предварительно сделать поперечный уклон Источник darojnoestroitelstvo.ru

Брусчатка

Покрытие из этого материала навевает мысли об узких мощеных улочках городов с историей -старого Таллина, Праги, Ротенберга или юга Франции, Италии.

Покрытие из брусчатки Источник pinterest.jp

Как оформить газон на даче: разновидности ландшафтных решений, уход + 45 фото

Хотя оно и дороже, но эстетика стоит того, чтобы отдать предпочтение именно брусчатке:

• широкая цветовая палитра и многообразие форм;
• высокая надежность ;
• возможность выполнения рисунка любой конфигурации;
• стойкость к агрессивному воздействию окружающей среды;
• срок эксплуатации составляет 30 лет;
• зкологична и нетоксична.

Классическая брусчатка выполняется из гранита или базальта, но для применения в частном домовладении подходит материал с меньшей плотностью – известняк, сланец. Также может быть изготовлена из бетона с различными включениями.

Традиционно брусчатое мощение не является жестким, поскольку элементы укладывают на песчаную подушку, и они могут смещаться, что позволяет сохранить целостность покрытия при подвижках грунта или чрезмерной нагрузке. Но в условиях современности ее кладут и на бетонное армированное основание.

Укладка тротуарной плитки на бетонное основание на клей. Преимущества бетонного основания

Устойчивость и долговечность — два основных достоинства бетонной основы. В отличие от грунта или щебеночно-песчаного слоя, легко поддающегося различным атмосферным воздействиям, бетон не проседает даже при очень сильных нагрузках. Также, с помощью укладки тротуарной плитки на бетон, основание можно получить безупречно ровно вымощенную поверхность с четкими формами.

Эта технология имеет и ряд других преимуществ:

1. Прочность. Бетон не разрушается под воздействием сильных механических нагрузок (может прослужить более 30-ти лет), что крайне важно для парковок и территорий с большой проходимостью людей.
2. Эффективное противостояние осадкам. Если правильно уложить тротуарную плитку на бетонное основание, покрытие не будет промерзать (морозостойкость — около 200 циклов, что в суровом северном климате является определяющим фактором).
3. Отсутствие «усадочного эффекта». Песок и грунт со временем может просесть, а это приводит к отдельному или полному разрушению плиточного покрытия.
4. Надежность. Отвердевший клей для тротуарной плитки (или цемент) и основание из бетона в разы надежнее песчано-щебневой посыпки. Это помогает плитке «не съезжать» и не выпадать со своего места.
5. Экологичность. При сильном нагревании не выделяет канцерогенных веществ.
6. Доступность. Брусчатка имеет относительно доступную стоимость, поскольку производятся из недорогих современных материалов (исключение составляет гранитная брусчатка).

Именно бетон обеспечивает высокий показатель износа покрытия и долгую эксплуатацию покрытия.

Но для того, чтобы все эти достоинства не были сведены на «нет», необходимо строго соблюдать технологию от начала рабочего процесса и до самого конца. Следует понимать, что укладка на бетон происходит совсем не так, как на щебеночно-песчаный слой, а совершенно по иному принципу. Рассмотрим особенности процесса, чтобы понять, как правильно это делать.

Укладка тротуарной плитки на бетонное основание без бордюра. Технология укладки тротуарной плитки без бордюра, функции бордюров и их установка своими руками

При укладывании брусчатки , будет это дорожки в саду или площадки во дворе, всегда применяются бордюры. Они придают покрытию законченный вид, исполняют конструктивную функцию – не дают плитке разъезжаться. Но как правило мощение ведется без такого элемента и в данном варианте очередность работ несколько меняется.

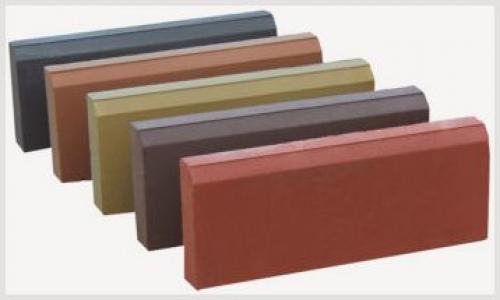

Бетонный бордюрный камень

Функции бордюра

Кроме эстетики главная функция такого элемента — в объединении полотна из плитки в единое целое. Потому как ставится пониже уровня тротуарной плитки и заглубляется в землю, служит крепкой опорой для покрытия. Благодаря этому при укладывании невозможно обойтись без установки бордюра.

Но как правило необходимо отказываться от типовых компонентов и применять иные варианты. К примеру:

• недостаток бюджета;
• художественные предложения;
• технические причины – к примеру: требуется обеспечить идеальную площадку без выпирающих частей.

В данных случаях применяются эти методы:

• поверхность увеличивается уголком из металла вдоль периметра;
• заместь бордюра монтируются ливневые стоки для отвода воды;
• тротуарная плитка заглубляется в уровень грунта;
• вдоль периметра заливается опалубка из раствора на основе цемента;
• применяется пластиковая окантовка.

Можно поставить последние ряды плитки на раствор из цемента. Данные способы разрешают отказаться от применения бордюра, но одновременно не утратить в долговечности покрытия.

Дорожка с бордюрами

Заглубление покрытия

Такой вариант используется для обустраивания нешироких дорожек для сада собственными руками, участков с маленькой площадью. Смысл способа в том, что плитку ложат так, что внешняя часть находится в одном уровне с находящимся вокруг грунтом. Аналогичным образом земля находится в роли опалубки и держит плитку на месте.

Очередность работ:

• выполняется разметка;
• в земле роется канава;
• днище и борта уплотняются трамбовкой;
• выполняется засыпка щебнем, протрамбовывается и насыпается гравийным слоем и песка;
• ложится плитка .

Один недостаток данного способа в том, что земля может осыпаться, просаживаться или выветриваться. Благодаря этому необходимо подумать об укреплении. Лучший способ – посадить специальную травосмесь из неприхотливых растений по линии укладки. Корни надежно укрепят землю от разрушений, а травка сделает красивее ландшафт.

Главное! Углублять плитку в почву комфортно когда территория обсажена травой для газона и ее следует косить.

Дорожка без бордюрного камня

Применение раствора на основе цемента

Еще одна методика, она позволяет положить брусчатку без бордюров собственными руками. В данном варианте последний ряд ФЭМ садится на раствор из цемента вдоль периметра. Данный вариант дает возможность приобрести крепкое и качественное покрытие. Но важно не экономить на цементе, лучше всего применять марку 400.

При применении данного метода большого труда не составит работать с прямоугольной плиткой. Если брать фигурную, то могут появиться проблемы при соединении рисунка тротуара.

Очередность работ:

• приготовления для основы – с поверхности снимается дерн и выполняется подушка из щебня и песка;
• проливается водой и трамбуется;
• выполнить разметку;
• начальный ряд кладется на приготовленный раствор, а прочие ложатся на цементная смесь и песка. Можно применять исключительно песок, однако у покрытия уменьшится надёжность.

Можно начинать работы с другого ряда, а первый устанавливать на завершальной стадии. Но в данном случае существует риск получить смещение рядов.

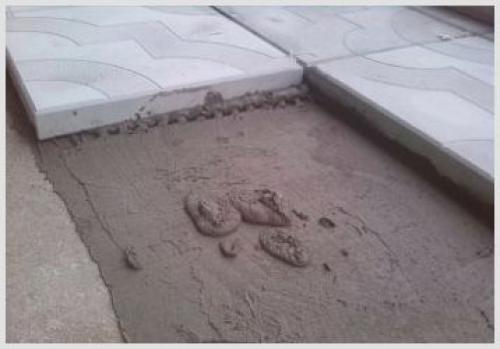

Установка ФЭМ на бетон

Бордюр из пластика

В данном варианте периметр плитки исчерпывается полимерной лентой. Если применяется такая технология, то необходимо понимать, что пластик не идет в сравнение по крепости с бетоном. Благодаря этому нельзя сменить бордюр на данную ленту в местах с большими нагрузками на покрытие.

Подходящий вариант для применения способа – приспособление дорожек для сада. Основной плюс хода состоит в простоте устройства дорожек криволинейных форм – пластик просто гнется.

Ставить такой бордюр просто:

• выполняется разметка;
• готовится основание для укладки покрытия из плитки;
• лента из пластика выгибается по форме и крепится к грунту кольями.

Будет лучше ставить так, чтобы лента не выпирала сверху плитки. Хорошая Глубина встраивания, чтобы верхний краешек пластика на треть не доходил до верха плитки.

Лента из пластика

Применение уголка из металла

Методика дает возможность создать жёсткий каркас для ФЭМ. Однако перед укладыванием требуется приготовиться:

• в одной полке уголка сверлятся отверстия с шажком 0,5-1 метр – через них он будет фиксироваться к земле кольями;
• вскрыть металл грунтовочной смесью и краской для металла.

Эта технология подойдет для устройства нешироких дорожек – имеется возможность скрепить уголки с помощью арматуры. Если использовать уголки для обустраивания больших площадок собственными руками, она тоже будет работать.

Главное! Металл подвержен ржавчине, благодаря этому вскрыть антикоррозийной грунтовочной смесью и специализированной краской для металла.

Чтобы придать жесткости каркасу уголок посадить на раствор из цемента. Можно обойтись и без этого – длинных кольев достаточно для фиксирования.

Укладка тротуарной плитки на бетонную отмостку. Монтаж тротуарной плитки

Укладку плитки производят на сухую смесь. Это 3-4 ведра песка и 1 ведро цемента. Смесь засыпают на бетонное основание толщиною 5-6 см. Далее укладывают плитку, которую утапливают в цементно-песчаную смесь ударами киянки. При этом смесь утрамбуется, а плитка осядет на глубину 2-3 см. То есть станет вровень с бордюром.

Важно – чтобы все элементы укладываемого отделочного материала располагались в одной плоскости, мастера используют правило или ровную доску. Не забываем, что тротуарная плитка должна быть уложена в наклонной плоскости.

Монтаж тротуарной плитки на отмостку Источник karelia-dom.ru

Как только плитка буде уложена, ее необходимо полить. Делать это из шланга под напором нельзя. Оптимально – используют лейку или леечную насадку на шланг. Потому что большой напор воды вымывает цементно-песчаную смесь, а это большая вероятность образования под плитным материалом пустот, которые снизят качество конечного результата. Идеально, если поверхность полить несколько раз. Это увеличит прочность скрепления плитки с сухой смесью.

Далее цементно-песчаную смесь рассыпают на поверхности плитной облицовки и выметают щеткой. Делается это по одной причине – заполнить зазоры между плитками скрепляющим раствором. И опять вся отмостка поливается из лейки водой.

Если крыша дома снабжена водосточной системой, то под каждый вертикальный трубный водоотвод необходимо установить бетонный отлив. Это готовая канавка, которую устанавливают в процессе монтажа тротуарной плитки. Способ установки точно такой же: на сухую смесь под наклоном.

Монтаж плитки на готовую отмостку

Вариант, когда стоит задача укладки тротуарной плитки на готовую бетонную отмостку, которая эксплуатировалась уже много лет, идентична по технологии. Но есть и свои специфичные нюансы. Во-первых, такая отмостка – готовая конструкция без бордюров. Во-вторых, после длительной эксплуатации она требует ремонта.

Что касается ремонтного процесса, то все зависит от качественного состояния бетонной конструкции. Если это потертости, небольшие трещины или выемки, то проблема решается стандартным ремонтным раствором на основе цемента и песка в соотношении 1:3. Изъяны просто заполняются раствором. При значительных дефектах от отмостки лучше избавиться, соорудив ее заново.

Итак, бетонная конструкция отремонтирована. Теперь надо приобрести и установить по краям бордюры. Под них выкапывают траншею на ширину строительного элемента. Глубина установки определяется так, чтобы над бетонной отмосткой верхний край бордюрного камня торчал на высоту толщины тротуарной плитки и сухой смеси. При этом обязательно учитывается засыпаемая под бордюр подушка из песка и щебня толщиною 20-30 см и слой бетонного скрепляющего раствора.

Если отмостки с большими дефектами, то от этой бетонной конструкции лучше избавиться Источник dachamaster.org

Сам процесс укладки тротуарной плитки от вышеописанной ничем не отличается. То есть монтаж проводят под углом на сухую смесь при помощи киянки или резинового молотка.

Укладка плитки на старую отмостку. Возможно ли обойтись без демонтажа?

Разрушение отмостки объясняется различными технологическими нарушениями во время строительства, а также воздействием внешних факторов. Все эти факторы необходимо устранить, иначе дом может со временем полностью стать непригодным для жилья.

Старую отмостку можно полностью удалить и вместо нее создать новую, но более эффективно и экономично использовать ее в виде основы для новой.

Для этого необходимо внимательно изучить состояние старого покрытия:

1. В целом оно выглядит неплохо, заметны небольшие щели. Можно просто их заделать. Это делается быстро и без больших затрат.
2. Целостность отмостки нарушена, за счет морозного пучения поверхность вывернута обратно по направлению к дому. Рекомендуется поверх существующей залить бетон слоем 10 см, обязательно с арматурой.
3. Поверхность разрушена, покрыта глубокими, широкими трещинами. По причине морозного пучения лента вывернута назад по направлению к дому или полностью отошла от стены. Дешевле и проще полностью демонтировать старую и вместо нее сделать новую.

Отмостки могут быть жесткими и мягкими. Поверх старой обычно делается жесткая, для которой подходят бетон, разные виды камня и тротуарной плитки, асфальт. При выборе желательно учитывать, что из себя представляет старое покрытие.

Оно может быть сделано из следующих материалов:

1. Асфальтобетона. Такую поверхность нужно очистить и покрыть разжиженным битумом. Сверху укладывается новый слой асфальта, который уплотняется катком. Можно уложить асфальт только на сильно поврежденные участки.
2. Тротуарной плитки, иногда — брусчатки . Старую поверхность нужно снять, засыпать щебень и песок для создания новой качественной подушки. Сверху уложить плитку или брусчатку в соответствии со стандартными правилами их укладки.
3. Булыжника. Потребуется удалить старый раствор, вытащить камни. После очищения засыпается щебень, сверху – цементный раствор. В него укладываются подготовленный булыжник. Щели необходимо заливать жидким раствором цемента и воды.

Отмостка может быть мягкой, сделанной из щебня или гравия. Однако сделать ее поверх старой трудоемко и затратно. Самым оптимальным и надежным материалом для отмостки считается бетон.
