Электрический теплый пол бывает нескольких видов:

• Плёночный инфракрасный – о нём есть отдельная статья. Самый тонкий вариант, но он сделан для «сухого» монтажа под ламинат и линолеум, под плитку его лучше не использовать;
• Кабельный – отдельный провод, который укладывается с выбранным вами шагом, за счёт чего можно добиться более сильного нагрева. Чтобы он более-менее нормально грел, нужно покупать мощность не менее 15 Вт на погонный метр, и укладывать его с шагом не более 10 см. По технологии его монтаж делается в стяжку толщиной 4-5 см. Примерное энергопотребление получается 150-200 Вт на квадратный метр.
• Маты – уже готовый кабель, закрепленный на сетке. В продаже чаще всего можно найти их мощностью 120 и 160 Вт/м2. Есть совсем слабенькие варианты (100 Вт/м2), а есть и более мощные 180/м2 (Thermo).
• Стержневый – еще один вид инфракрасного обогрева, который оптимально подходит для монтажа в плиточный клей.

Сравнение электрического теплого пола

Для установки в плиточный клей лучше всего подходят греющие маты и стержневой теплый пол. В этом уроке мы расскажем только про укладку греющих матов, так как стержневая система – это тема отдельной статьи.

На практике, все что меньше 150 Вт/м2 – практически не греет. Мощность 150-165 Вт позволяет нагреть температуру до комфортной, но на это уходит время. Маты с мощностью 180 Вт/м2 позволяют быстрее нагревать поверхность пола и монтировать их не в плиточный клей, а в верхний слой стяжки.

Нагрев поверхности занимает полчаса и более, а после выключения она остывает за пару минут. Если заглянуть в тех. паспорт к некоторым производителям, то можно вообще увидеть нагрев до заданной температуры до 24 часов.

На деле же, подогревом люди пользуются редко. Обычно его включают в двух случаях: похвастаться, когда приходят гости и в межсезонье, когда отопление отключено.

Расход энергии

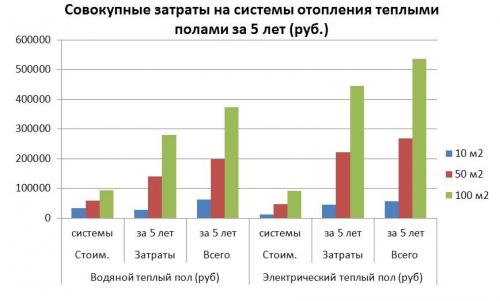

Электрический теплый пол выгоден только на малых площадях

Чтобы посчитать расход электричества, нужно узнать суммарную мощность мата на всей площади, умножить её на процент активной суточной работы системы и потом вычислить месячный расход, умножив на 24 (часа) и 30 (дней).

Пример:

• У вас есть ванная комната площадью 4 квадратных метра. Из них только на двух метрах лежит электрический кабель мощностью 180 Вт/м2.
• Итого суммарная мощность системы будет 360 Вт/м2.
• В режиме «автомат» теплый пол будет работать 60% суточного времени. Умножаем 360 на 0,6 и получаем 216 Вт/ч.
• Энергопотребление в сутки: 216*24 = 5,184 кВт.
• Энергопотребление в месяц: 5,184*30 = 155,5 кВт.
• Если посчитать расходы по текущей стоимости 1 кВт в 4,68 рубля (в Москве), то в месяц на подогрев ванной будет уходить 728 рублей.

Расход можно снизить, если использовать дорогие программируемые терморегуляторы, за счет эффективного управления питанием.

Если вы захотите поставить электрический теплый пол на большой площади, нужно учитывать максимальную нагрузку на проводку. Лимит нагрузки может быть разным, но ориентировочное значение по СНиП 31-02 «Электроснабжение жилых домов» составляет 8,8 кВт на квартиру с электроплитой.

Водяной теплый пол под плитку технология укладки. Преимущества и недостатки плиточного теплого пола

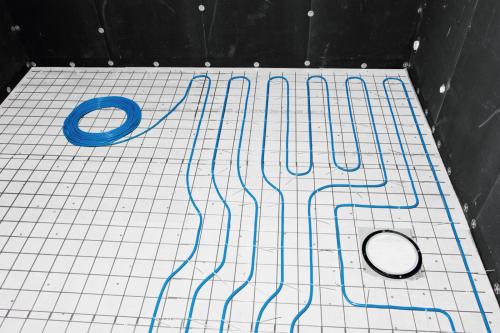

Небольшая ванная комната, кухня или целый банный комплекс, все эти объекты могут успешно отапливаться водяными теплыми полами. Такой монтаж возможен при соблюдении некоторых условий. На руках имеется готовый проект отопительной системы, в соответствии с которым укладываются петли отопительного контура, подобрано обслуживающее оборудование. Тепловые расчеты позволят определиться с мощностью нагревательного прибора, сделать правильно схему укладки водяных труб.

Что вам ожидать в итоге? Напомним, какими достоинствами обладает теплые полы, покрытые сверху кафелем или другим керамическим материалом. К примеру:

• Подогреваемый пол создает внутри помещения комфортную температуру.
• Поверхность пола быстро сохнет, оставаясь теплой и сухой в процессе эксплуатации помещения.
• Укладка теплого пола под плитку не требует дополнительных финансовых затрат.
• Теплые полы в ванной комнате можно использовать в комбинации с традиционным, радиаторным отоплением.
• Плиточный пол с подогревом совершенно не подвержен образованию плесени и вредных для человека болезнетворных микроорганизмов.
• Плиточный пол с водяным подогревом в любое время будет теплым, приятным на ощупь.
• Соответствие теплого плиточного пола в банях и в саунах необходимым санитарным нормам и стандартам.

Зная о таких достоинствах, вам непременно захочется сделать тёплый пол своими руками, уложив водяной контур под плитку. С технической точки зрения этот процесс не представляет особой сложности. Единственное условие – строгое соблюдение технологии укладки. Конструкция водяного пола требует строгого соблюдения последовательности всех этапов монтажа.

Важно!   Следует помнить, что кафельная плитка значительно увеличивает прочность всей конструкции. В дополнение к бетонному монолиту, добавляется еще цельное керамическое покрытие. В случае возникновения аварийных ситуаций, без знания точного расположения водяного контура, вам придется срывать довольно крупный фрагмент и плитки и бетонной стяжки.

Для оборудования водяных полов в деревянных строениях, следует правильно выполнить укладку настильной конструкции, не забывая о дополнительных листах фанеры, ГВЛ или ДСП. Без дополнительной жесткости кафельный пол будет играть, что обязательно скажется на целостности керамической поверхности.

Проводной теплый пол под плитку. Особенности электропола

Теплый электрический пол под плитку позволит качественно прогреть квартиру. Его монтаж несложен. Чтобы правильно выбрать подходящий теплый пол, нужно знать, какие разновидности существуют и какие у них достоинства. Важно разбираться в том, как правильно устанавливать кабельный теплый пол под плитку и на что при этом обращать внимание.

Что такое электрический теплый пол

Использование теплого пола — один из популярных видов обогрева. Он позволяет не занимать площадь для размещения обогревательных приборов. При этом качество отопления улучшается: теплый пол способен греть помещение равномерно по всей площади.

Укладка плитки

Электрические устройства такого рода делятся на два типа:

• конвекционные;
• те, которые используют инфракрасное излучение.

Конвекционные устройства подразумевают использование специальных нагревательных кабелей. В процессе работы они передают нагрев предметам, с которыми соприкасаются. Иногда такие кабели делают в составе обогревательных матов.

Инфракрасное нагревательное покрытие представляет собой специальную пленку с нанесенными на нее инфракрасными элементами. В процессе работы возникает инфракрасное излучение, прогревающее предметы, на которые оно попадает.

 Покрытие пола плиточным клеем

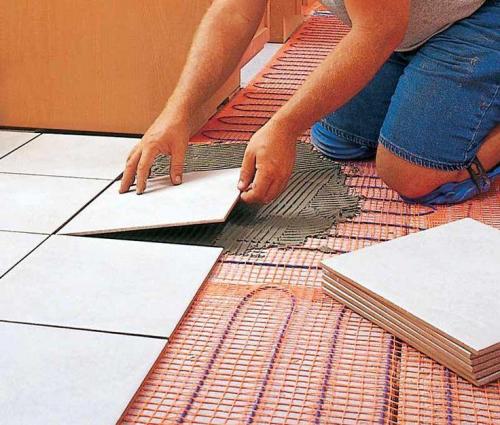

Покрытие пола плиточным клеемУстановка такой конструкции довольно простая. При этом пленку укладывают на отражающее покрытие. Затем пол закрывают финишной отделкой. При этом отсутствует необходимость использования бетонной стяжки или аналогичного слоя.

Достоинства и недостатки электропола в доме

Преимущества установки электрополов:

• Использование электричества дает возможность удобно изменять степень прогрева.

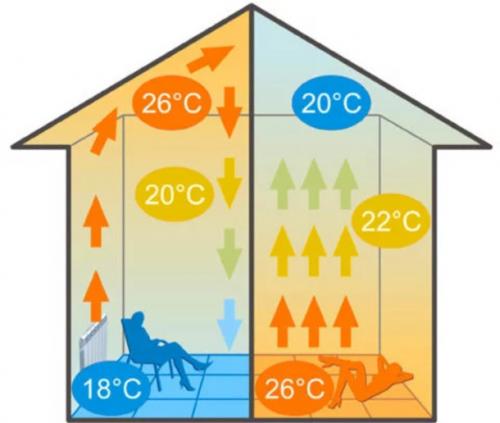

• При работе такого пола в нижней части помещения происходит равномерный нагрев по всей площади. Одним из последствий этого является отсутствие токов воздуха сверху вниз или в горизонтальных направлениях. При этом не происходит накопления или перемещения пыли и частиц грязи.

 Укладка кабеля для теплого пола

Укладка кабеля для теплого пола

• Высокий уровень безопасности. Детали устройства надежно скрыты, что исключает возможность случайного ожога или удара током.
• Эта система обогрева работает эффективно. Поскольку присутствует удобная регулировка, можно выставлять оптимальную степень нагрева в зависимости от конкретной ситуации.
• Установку таких нагревательных приборов можно сделать, не имея профессиональных навыков. Простой монтаж позволяет практически любому хозяину установить систему самостоятельно.

У таких полов установлен длительный срок эксплуатации.

Выгоды от использования

Можно ли сделать теплый пол греющим кабелем под плитку

Такой вариант теплого пола не только допустим, но и считается одним из наиболее эффективных. Плитка имеет высокую теплопроводность. Кроме того, если стелить такой теплый пол, можно его установить в слой клея под плитку без использования стяжки или других подобных методов.

Монтаж греющего кабеля

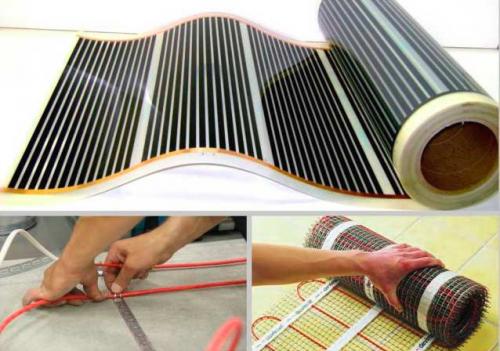

Виды электрических полов

Существуют различные виды электрообогрева полов. Чтобы разобраться в их сильных и слабых сторонах, далее будет подробно рассмотрен каждый из используемых на практике вариантов.

Виды электрических полов

Кабельный теплый пол

Обычно используются следующие варианты такого пола:

• проволочные;
• одножильные;
• двухжильные.

Теплый пол из провода

В первом случае прогрев осуществляется с помощью специальных проводов, имеющих небольшое сечение. Они будут нагреваться не так сильно, как мощные кабели, но их можно положить плотно друг к другу. На практике достаточно установить 5 см между посторонними проводами. Для устройства такого пола нет необходимости использовать бетонную стяжку.

Из-за того, что провода уложены плотно, на них можно непосредственно накладывать ламинат, а на него любое подходящее покрытие. При укладке плитки провода будут фактически расположены в слое клея. Рекомендуется в таком случае под провод подкладывать подложку, тогда нужно ожидать более равномерного прогрева.

Одножильная конструкция

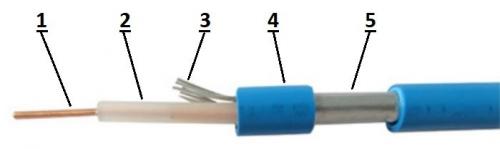

Кабель включает в себя несколько частей:

Одножильный провод

1. Проводник, по которому идет ток, создавая нагрев.
2. Изоляционный слой.
3. Оплетка, представляющая собой дополнительный слой защиты.
4. Внешняя гидроизоляционная оболочка.
5. Внешняя защитная оболочка кабеля.

Оплетка может использоваться как заземление. У более дорогих кабелей заземление установлено дополнительно. Укладка должна происходить таким образом, чтобы в итоге оба конца кабеля находились рядом друг с другом.

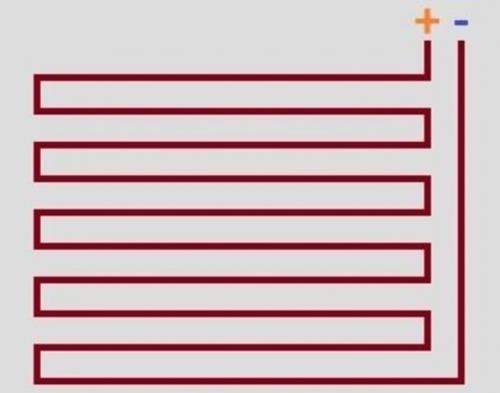

Способ укладки одножильного кабельного пола

Использование двужильного кабеля

В этом случае устройство будет более сложным:

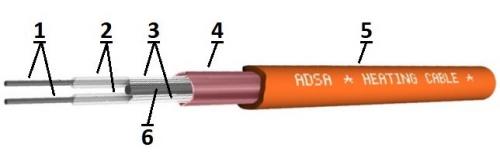

Конструкция двухжильного кабеля

1. Две жилы кабеля.
2. У каждого из проводов имеется изоляция.
3. В обоих случаях применяется армирующий слой.
4. Затем установлен водоотталкивающий экран.

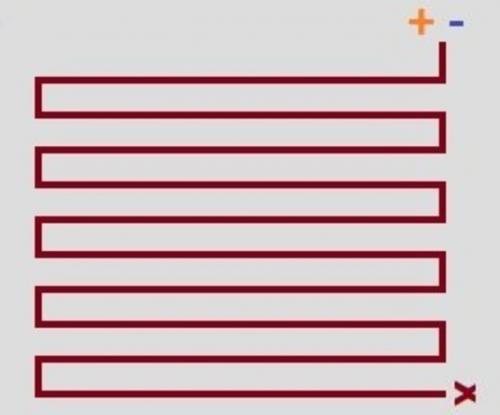

Важно!  Такой кабель может быть с одним или двумя заземлениями. При монтаже нет необходимости подключать оба конца к одному источнику тока. Второй конец может быть подключен к электросети.

Теплый пол под плитку своими руками. Правила укладки кабельного теплого пола

Перед установкой нового оборудования, которое создаст нагрузку на проводку в квартире или доме, нужно удостовериться в том, что проводка выдержит ее. Для начала нужно сделать разметку, где будут пролегать электрические маты.

При планировке в квартире нужно исключить прокладку в местах нахождения стационарно установленной крупной мебели без ножек, сантехнических приборов и бытовой техники. Это обусловлено тем, что электричество создает магнитное поле, которое будет создавать помехи бытовым приборам.

Нельзя проводить укладку теплого пола под плитку там, где установлен санузел, ванная и душевая кабина. В этих местах высок риск попадания влаги и короткого замыкания

При планировке также нельзя прокладывать электрический подогрев в местах расположения водопроводных и газовых труб.

Определение мощности, сечения кабеля и проводки в доме

Минимальное расстояние от каждой стены должно быть не менее 10 см. Также нужно исключить участки где установлена мебель. Площадь для установки матов вычисляется путем вычитания из общей площади суммы квадратных метров, где не будет произведен монтаж.

Полученное число нужно умножить на 140 Вт, если пол не будет использоваться в качестве основного источника подачи тепла. Если планируется использовать для отопления только пол, тогда умножить необходимо на 180 Вт.

На основе полученных данных можно приобретать кабель или электрические маты для подогрева напольного покрытия.

Что касается проводки, то необходимо высчитать суммарную мощность приборов, которые используются в квартире. Эту информацию можно найти инструкции к технике, а еще ее дублируют на корпусе приборов.

Полученную суммарную мощность нужно скорректировать, умножив на коэффициент 0,8. Это поправка на то, что все приборы не будут работать в квартире одновременно. На основе полученных данных по этой таблице можно определить нужное сечение медного кабеля

Алюминий не подходит для проводки дома, где планируется установка нагревательной системы напольного покрытия. Это вызвано тем, что медь имеет лучшую теплопроводность. По таблице также нужно определить силу тока и поставить автоматы на счетчик электроэнергии.

Если проводка в квартире не соответствует необходимым характеристикам, она должна быть заменена перед монтажом нагревательного кабеля или матов. Если этого не сделать, то в квартире периодически будет отключаться электричество, а затем начнут плавиться розетки.

В конечном счете, это приведет к короткому замыканию и пожару. Это опасно и не стоит экономить на безопасности, особенно если дом или квартира выполнены из горючих материалов. Рекомендуем вам ознакомиться со схемами обустройства проводки в квартире и рекомендациями по ее монтажу своими руками. Для этого переходите по ссылке .

Установка матов и монтаж системы управления

Процесс установки электрических матов проще и быстрее чем монтаж кабеля. Их достаточно разместить на площади подогрева, которая была определена при составлении схемы.

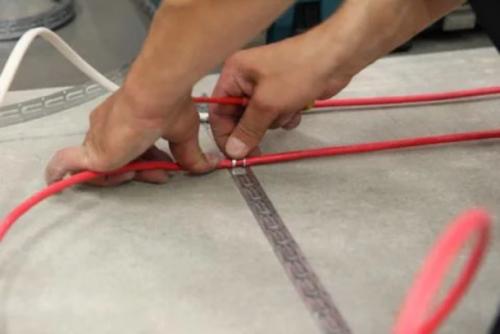

Кабель придется укладывать на монтажную ленту, которая представляет собой металлические крепежи, фиксирующиеся в стяжку пола. При укладке кабеля необходимо делать витки одинаковой ширины

Это обеспечит равномерный уровень нагрева напольной поверхности. Во время монтажа не рекомендуется делать разрывы кабеля.

После прокладки кабеля нужно установить терморегулятор . Он выполняет важную функцию – поддержание заданной температуры напольного покрытия.

Это позволяет снижать расход электроэнергии, так как периодически нагрев будет отключаться, когда достигнута заданная температура. Если датчик температуры зафиксирует понижение заданного пользователем режима, то нагрев автоматически включится.

Для монтажа блока управления в стене нужно просверлить отверстие необходимого диаметра. Вблизи от места монтажа блока должен быть источник электроэнергии. Это может быть розетка

Отверстие должно располагаться выше 30 см от поверхности пола. Вниз от отверстия продалбливается вертикальный канал, куда будет установлена гофра для температурного датчика.

Противоположный конец гофры должен располагаться между витками греющего кабеля на равном удалении. Если не соблюсти это правило, то показания датчика будут завышенными.

При подключении греющего кабеля к блоку управления нужно соблюдать инструкцию от производителя оборудования. Перед подключением нужно проверить сопротивление проводов специальным прибором.

Электрический теплый пол под плитку без стяжки. Кабельные тёплые полы

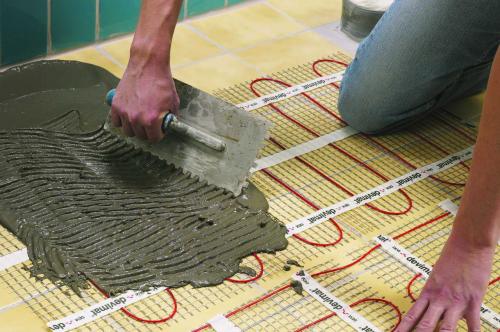

В этом случае нагревательным элементом является электрический кабель. После его прокладки делают цементную стяжку. При использовании этого варианта её толщина будет минимальной – не более 5 сантиметров. Этот вариант обогрева пола считается одним из наиболее простых при установке. Для работы такой системы достаточно использовать питание 220 вольт. При работе расходуется мощность 80-150 ватт на каждый квадратный метр площади. Однако, если проводка в доме старай. то перед установкой этой системы её необходимо поменять на более надёжную.

Такие устройства просты в эксплуатации и обладают высокой надёжностью. Считается, что кабельные тёплые полы могут работать без сбоев в течение 50 лет или дольше. Зафиксирован случай, когда такая система проработала 62 года и на момент замены была в полностью исправном состоянии. Её демонтировали в связи с изношенностью покрытия.

Монтаж термомата Источник folksland.net

Использование специальных нагревательных матов

Такое покрытие представляет собой усовершенствованный вариант кабельного покрытия. При этом провод, с помощью которого будет осуществляться обогрев, прикрепляют к специальной сетке. Обычно её длина равна 50, а толщина – 30 сантиметров. Такое усовершенствование существенно упрощает и ускоряет монтаж системы. При установке тёплого пола рекомендуется избегать тех участков, где впоследствии будет стоять тяжёлая мебель.

Для нагревательных матов используют одно- или двужильные провода. В первом случае это понижает цену, а во втором – повышает надёжность используемого оборудования. Такие маты имеют толщину, равную 3 миллиметрам, поэтому их монтаж не приводит к существенному поднятию пола.

При создании тёплого пола под плитку эта разновидность очень удобна из-за незначительной толщины и простоты установки.
