Закручивание винтовых свай дрелью. Ввинчивание специальной техникой

Закручивание винтовых свай дрелью. Ввинчивание специальной техникой

Сначала свайный фундамент погружался в почву только при помощи большого оборудования с навесными вращателями. Подобная техника имела мощный редуктор, но не могла гарантировать вертикальное позиционирование вначале работы, когда лопасти еще не были погружены в почву. В технике, которая производилась после, эта проблема была решена с помощью центрователя, поскольку он гарантировал минимум отклонений по вертикали.

На данный момент для закручивания винтовых свай чаще всего применяется следующая спецтехника:

• Торнадо. Перевозное изделие, сборка которого не отнимет более получаса. С помощью него процедуру закручивания можно осуществить довольно быстро и без особых усилий.
• МГБ-50П – буровая установка на шасси, которое обеспечивает самостоятельное передвижение.
• Электросваеверты от разных производителей.

Закрутить свайный фундамент достаточно просто. Главное, знать технологию работы и использовать надлежащее оборудование. С помощью фото и

На начальном этапе сооружения свайно-винтовых фундаментов проводится ввинчивание свай в грунт до достижения несущих пластов, расположенных ниже границы промерзания. Возможен монтаж винтовых свай своими руками, при котором специализированный инструмент не требуется, а также механизированная установка посредством разного рода оборудования для закручивания винтовых свай. Рассмотрим распространенные способы начального строительства СВФ более подробно.

Технология закручивания винтовых свай. Оборудование для монтажа

При монтаже конструкций может применяться специальное устройство для завинчивания винтовых свай, однако, эту операцию можно выполнить и вручную, если конструкция небольших размеров. Использование специального оборудования упростит процесс, но сделает его менее точным и менее качественным.

Надо сказать, что существует не только мощное, тяжелое оборудование, но и портативные приспособления. Примером тому может служить установка для закручивания винтовых свай УЗС 1, которая в полной комплектации помещается даже в легковой автомобиль.

Установка УЗС 1 способна работать как в летнее, так и в зимнее время.

Инструкция ее использования довольно простая:

• В ствол сваи устанавливают гидровращатель.
• Вал гидровращателя и сваю закрепляют при помощи стопорного штифта.
• Сваю с закрепленным на ней гидровращателем поднимают и устанавливают в точке монтажа.
• К гидровращателю крепят рычаг, конец которого удерживает человек или крепится к земле.
• При помощи рычага гидрораспределителя запускается бензогидростанция и осуществляется ввинчивание конструкции. С его же помощью станция выключается, после установки конструкции.

Такое устройство для закручивания винтовых свай позволяет осуществлять монтаж даже одному человеку. При этом скорость установки будет гораздо выше, чем при использовании ручных приспособлений. Использовать ее можно при монтаже конструкций диаметром ствола от ствола 79 до 133 мм.

Конечно, для монтажа больших конструкций УЗС 1 не подойдет, в таком случае необходима мощная установка для завинчивания винтовых свай, которая установлена на тяжелую технику. К таким относятся машины МЗС-219 и АЗА-3. Они способны погружать сваи с диаметром винтовой лопасти до 1000 мм.

Винтовые сваи своими руками. Процесс изготовления

Перед тем как сделать сваи для фундамента своими руками, нужно запастись всем необходимым материалом.

Выбор трубы для ствола

Основу винтовой сваи делают из пустотелой стальной трубы толщиной не менее 4 мм. Марка стали по прочности – Ст.20 и более.

Обратите внимание! Чем больше толщина стенки трубы, тем прочнее будет ствол. Но при изготовлении в кустарных условиях из толстого металла будет непросто сформировать острый конусный наконечник.

Ствол делают из прочных стальных труб Источник minteko.net

Длина ствола подбирается исходя из того, на какой глубине в месте строительства залегают плотные непромерзающие слои грунта. Такие данные можно получить в местной геолого-разведывательной службе или расспросив ближайших соседей, построивших дома по проекту, привязанному к местности. Ещё один вариант – сделать пробное бурение.

К этому значению нужно прибавить 30-50 см на заглубление в несущий слой и высоту ствола, остающегося над поверхностью земли. Запас желательно сделать побольше, иначе при нехватке длины сваю придётся наращивать, приваривая к верхнему концу отрезок трубы, что ослабит конструкцию.

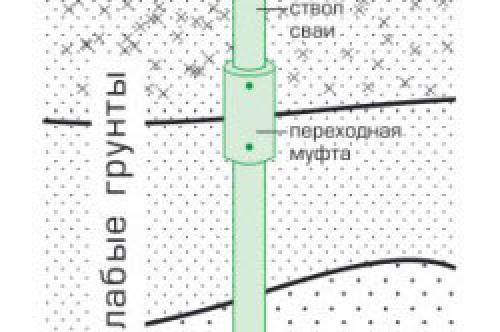

Обратите внимание, что удлинители изготовленные на производстве лишены этого недостатка. К трубе соответствующего диаметра в заводских условиях приваривается муфта размером 20-25 см, которая одевается на винтовую сваю, установленную в грунт, затем стыки дополнительно провариваются и грунтуются, чтобы избежать коррозии. Из-за особенности конструкции место соединения получается толще, чем сама труба, поэтому если у вас возникла задача нарастить винтовые сваи, лучше воспользоваться удлинителями изготовленными в заводских условиях.

Анжелика Авдеева

руководитель отдела продаж ООО " КЗС "

Проще обрезать лишнюю длину, выровняв все сваи по уровню после установки Источник vladimirsvai.ru

Диаметр ствола тоже имеет важное значение для прочности и несущей способности фундамента. Он регламентируется строительными нормами и правилами. Чтобы не тратить время на изучение специальной литературы, выясняя, как сделать свайный фундамент своими руками, ориентируйтесь на следующие значения:

• столбы для лёгких заборов делают из труб диаметром 47-76 мм;
• более массивные ограждения, бани, беседки и прочие надворные постройки устанавливают на основание из свай диаметром не менее 89 мм;
• для возведения каркасного дачного дома или постройки из бруса используют опоры диаметром 108 мм и более.

Более массивные изделия делать не рекомендуется, так как в домашних условиях им невозможно обеспечить надлежащее качество.

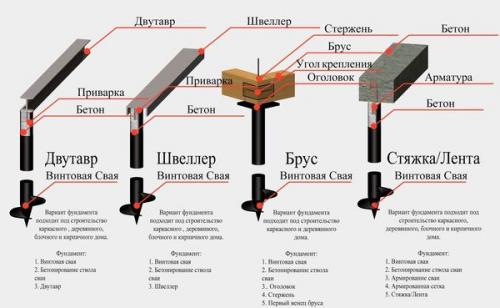

Виды фундаментов для постройки частного дома

Изготовление наконечника

Для более лёгкого вхождения опоры в грунт её нижнюю часть заостряют, придавая форму конуса или призмы. Длина такого наконечника должна превосходить диаметр ствола в 1,5-2 раза.

Проще всего создать нужную форму, вырезав на торце трубы несколько треугольных секторов, загнув получившиеся лепестки к оси и заварив стыки.

Горелка Ресанта САИПА-350, 3м

9 590 ₽

Редуктор расхода газа для САИ-АД

3 590 ₽

Педаль управления сварочным током для САИ-315АД (АС/DC)

9 690 ₽

Ролик в подающем устройстве с U канавкой 1,0/1,2, САИПА-350, САИПА-500

1 340 ₽

Ролик для Al в подающем устройстве с U канавкой 1,0/1,2, САИПА-250

1 340 ₽

Горелка с жидкостным охлаждением Ресанта для САИПА-500, 3м

Точно произвести разметку поможет бумажный шаблон – лист бумаги, длина которого равна длине окружности трубы. Эту длину делят на 4-6 частей в зависимости от числа сегментов, определяют их высоту и соединяют намеченные точки. Вырезанную «корону» прикладывают к трубе и обводят по контуру.

Пример готовой нарезки для дальнейшего изготовления конуса Источник kzs.ru

Удалив болгаркой лишний металл, оставшиеся лепестки загибают друг к другу с помощью молотка. Загнуть их будет проще, если на месте стыка лепестков сделать небольшие горизонтальные прорези, которые впоследствии так же нужно будет проварить.

Винтовые сваи в одиночку. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

— это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам :

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

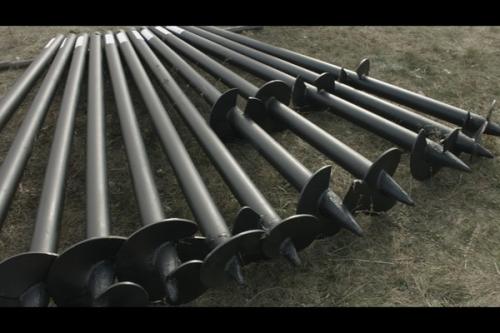

Виды свай

Винтовые сваи имеют два основных вида:

• Сварные.
• Литые.

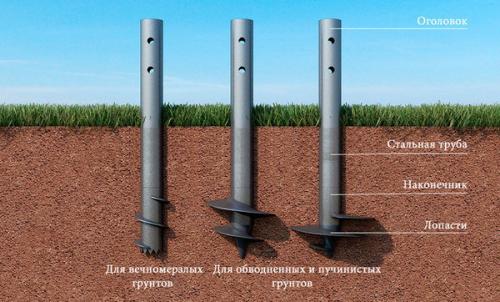

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи :

• Однолопастные.
• Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные . Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра :

• ВС-57.
• ВС-76.
• ВС-89.
• ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используютс я.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

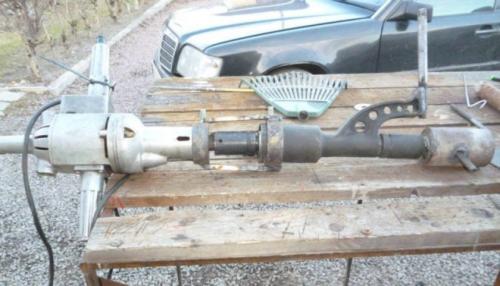

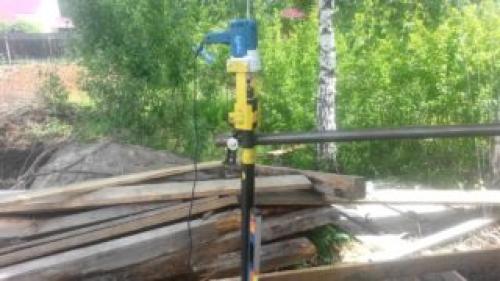

Сваекрут из мясорубки. Закручивание винтовых свай «мясорубкой»

Как можно установить винтовые сваи

Есть несколько способов монтажа винтовых опор. Основное отличие этих способов – степень механизации. Мы упомянем о них в начале, чтобы лучше понимать плюсы и минусы закручивания винтовых свай «мясорубкой».

Итак, способы ввинчивания:

• Полностью ручной способ;
• Ручной электрический или гидравлический сваекрут;
• Специальные станки для закручивания свай, часто на шасси грузовика или как съемное оборудование экскаватора.

Особенности завинчивания винтовых свай «мясорубкой»

Мы сейчас не будем останавливаться на таких важных, но рассмотренных в других статьях вопросах, как выбор свай, расчет свайного поля, разметку площадки и т. п.

Рекомендуется приобрести на 1 сваю больше для пробного завинчивания в аналогичный грунт, что и на площадке (не далеко от будущего фундамента).

Работы по вкручиванию свай удобно делать втроем.

Очередность действий:

Подробности завинчивания свай «мясорубкой» можно посмотреть на

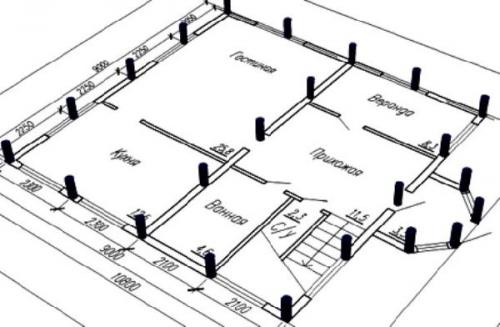

Разметка площадки и подготовка

Не стоит экономить деньги и время на устройство обноски, она вам понадобится с начала работ по возведению фундамента и до их окончания.

Глубина погружения и отметка оголовка

Впоследствии нужно соединить металлическими пластинами или профилем все оголовки в одну жесткую конструкцию и опереть на неё ригель нижней обвязки здания.

Не забудьте выполнить антикоррозийную защиту приваренных к свае стальных элементов специальной краской или мастикой.

Изготовление винтовых свай своими руками

Завинчивание винтовых свай вручную

Схема завинчивания винтовых свай вручную.

Если вы все же решили сделать лидерные отверстия, они должны на пару метров короче самой сваи.

Сваи в некоторых случаях выравнивают при помощи лома или распорок. Расхождение в пару сантиметров легко устраняется применением винтового домкрата.

Винтовые сваи: установка двумя способами

Винтовые сваи: монтаж вручную

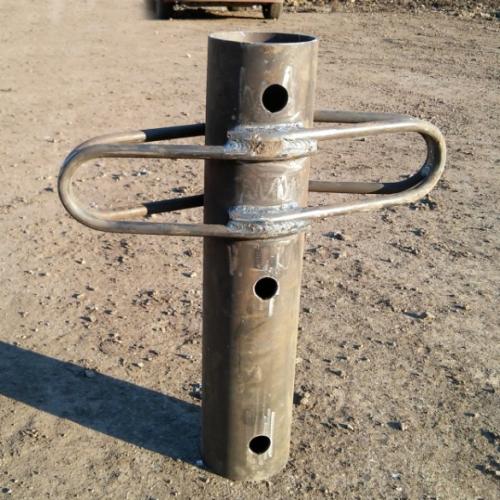

Простейшее приспособление для завинчивания представляет собой монтажный оголовок, который надевается на ствол изделия и фиксируется там с помощью штыря, вставляемого в технологические отверстия.

Винтовой фундамент: монтаж.

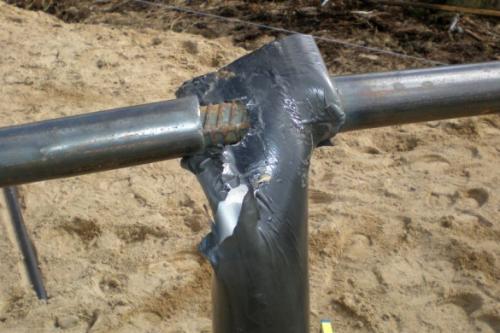

К оголовку приварены хомуты, в которые вставляются рычаги для передачи крутящего момента на сваю. В принципе, ввинтить сваю можно, вставив лом с рычагами непосредственно в технологические отверстия опоры.

Но за неравномерное распределение нагрузки в таком случае можно заплатить высокую цену: это приведет к тому, что наконечник будет деформирован еще до момента достижения винтом твердых слоев грунта.

В качестве рычагов для завинчивания можно использовать 2 отрезка металлической толстостенной трубы (толщина стенки должна быть не менее 5-ти мм). Длина рычагов составляет 2-3 метра.

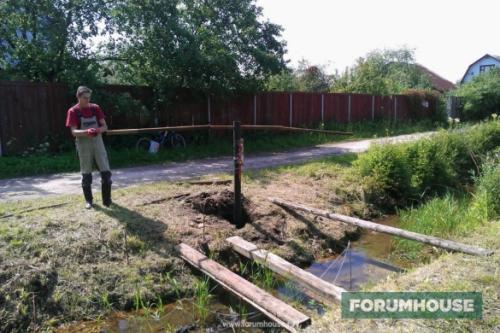

В технологические отверстия вставили полуось от грузовика Мерседес, на нее одели две двухметровые трубы и «на РАЗ» пыжились. После каждого оборота проверяли уровни. Один оборот — 10 см вниз.

Как выполняется закручивание вручную

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

• Шпагат.
• Рулетку.
• Металлическую арматуру (прутья).
• Лом.
• Выступающие в качестве рычагов две трубы.

Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай.

Насадка для закручивания свай. Ручные

Ручные агрегаты применяются в тех случаях, когда будущая конструкция не будет иметь большую площадь и вес.

Как правило, такой сваекрут используется при возведении одноэтажных небольших сараев, заборов или хозяйственных построек. При строительстве таких зданий сваи можно вкрутить вручную без использования дорогих моделей сваекрутов.

Ручные сваекруты в большинстве случаев строятся самостоятельно.

Для этого необходимо взять следующие материалы:

После сбора необходимого материала необходимо соорудить сваекрут:

1. Металлическая пластинка разрезается на четыре равные части.
2. Части листа стыкуются таким образом, чтобы получился равнобокий стакан.
3. Полученная насадка должна плотно облегать сваю, чтобы хорошо ее закрутить и не слетать во время работы.
4. С боковых сторон требуется сделать два загиба, их делают из арматуры и хорошо сваривают со всей конструкцией.
5. Для лучшей фиксации желательно брать арматуру не менее 12 мм в диаметре, чтобы она смогла удержать рычаги.
6. Рычаги монтируют из двух труб. Их также хорошо приваривают ко всей конструкции.

Для рычагов лучше брать труды с минимальной длинной в два метра. Чем больше рычаги, тем проще будет завинчивать сваю.

Несмотря на доступную стоимость подобной конструкции, такой сваекрут для обслуживания требует минимум трех человек. Двое из них будут закручивать сваю, а третий будет поддерживать вертикальную ось, чтобы правильно направлять агрегат.

Также при использовании такого сваекрута потребуется большая площадь для установки, так как рычаги будут сильно удалены друг от друга. При использовании конструкции с короткими трубами практически нереально самостоятельно закрутить сваи на нужную глубину.

Источник: https://mebel-doma23.ru/novosti/ustanovka-dlya-zakruchivaniya-svay-vidy-primenyaemyh-motoburov
