Ворота с встроенной калиткой из профнастила. Ворота со встроенной калиткой ВП-03

Ворота с встроенной калиткой из профнастила. Ворота со встроенной калиткой ВП-03

от 11 368 руб. за штуку

Производитель:

Собственное изготовление

Материал:

Каркас створок и калитки 40х20х1,5. Замок, ручки и запоры учтены

Защита металла:

Каркас и столбы окрашиваются: грунт, грунт + эмаль

Размеры:

Ширина каркаса ворот 3м, 3,5м, 4м

Оплата:

После получения

Ворота с встроенной калиткой предпочтительно устанавливать на участках, где нет возможности поставить калитку отдельно. Если же место под калитку отдельно имеется, то целесообразнее делать ее отдельно. Встроенная конструкция несколько сложнее и более массивна. Крепится на двух столбах, что делает ее менее жесткой.

Цена

Стоимость стандартной распашной конструкции под обшивку профнастилом приведена в таблице. В цене учтено: врезной замок для калитки и П-образные ручки, проушины на ворота для навесного замка и два запора в грунт. Высота створок от 1,5 до 2 метров:

Для того чтобы сделать заказ и купить необходимую комплектацию входной группы, нужно написать нам с помощью формы обратной связи (еще есть телефон и e-mail). Наш сотрудник свяжется с вами для уточнения всех необходимых подробностей и сроков. Заказать можно как отдельно каркас ворот, так и всю конструкцию с доставкой и установкой.

На фото пример установки с бетонировкой

Дополнительно

Для данного типа ворот желательна установка съемной планки. Она не даст столбам наклониться при пучении грунта, что довольно частое явление для Москвы и области. Кроме того можно заказать дополнительные запоры в эту планку, таким образом створки будут заперты более жестко.

Все предложения.

Чертеж ворот с калиткой из профнастила. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

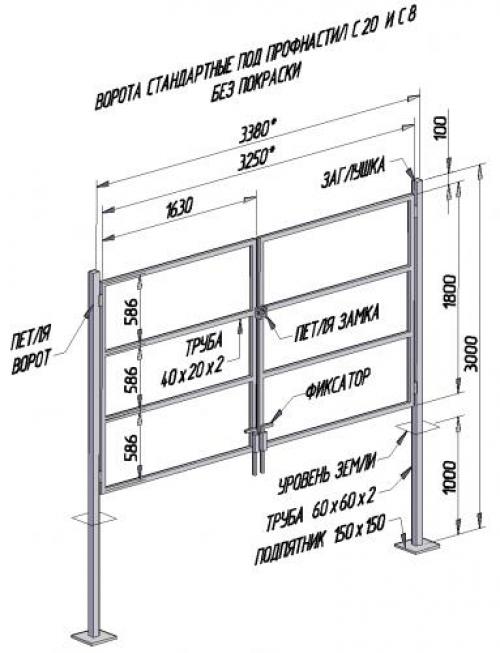

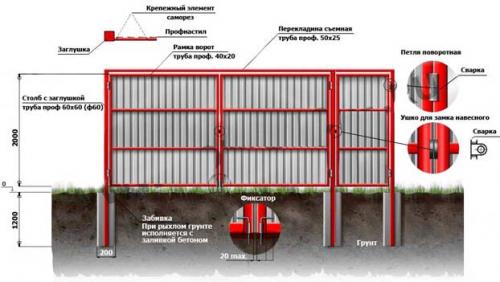

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

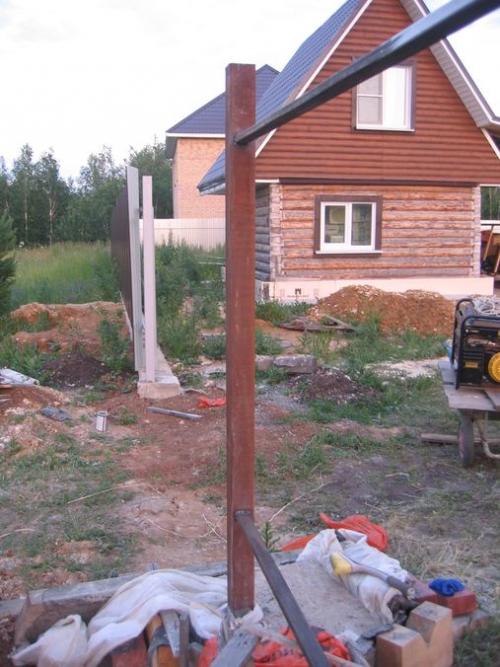

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

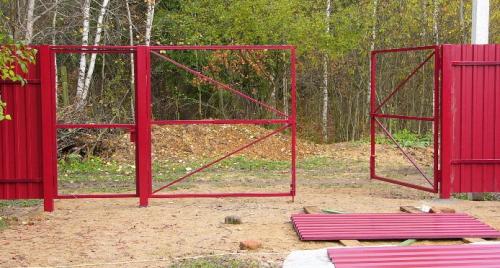

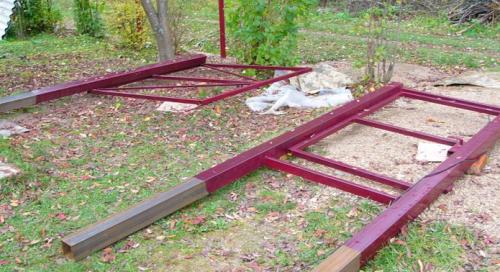

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

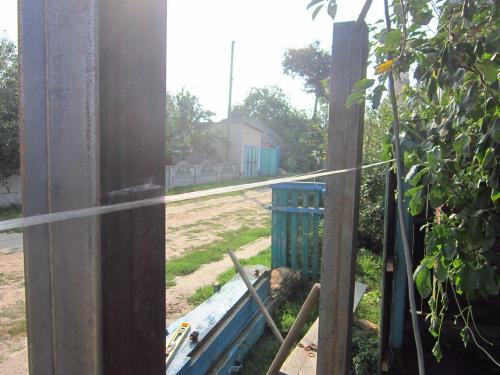

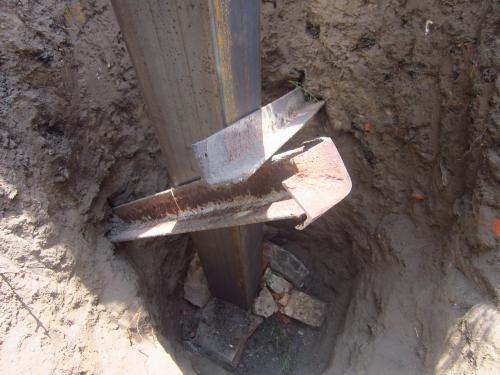

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

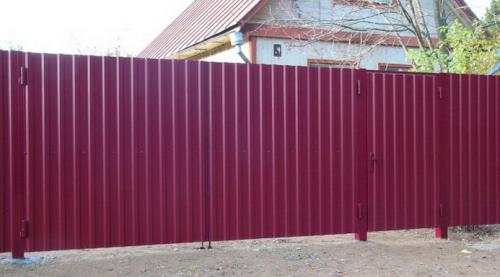

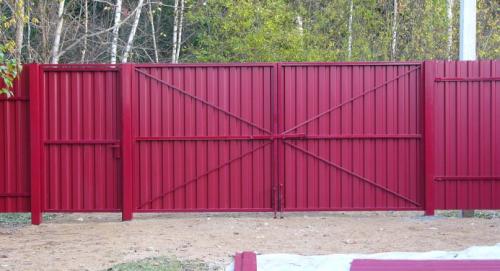

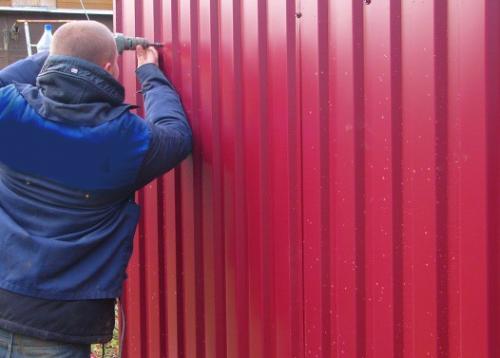

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.

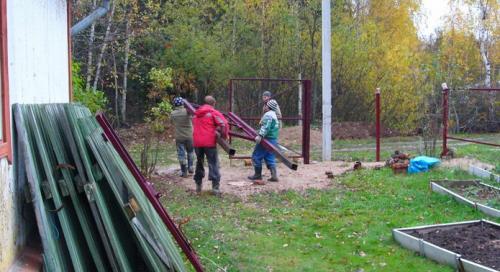

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

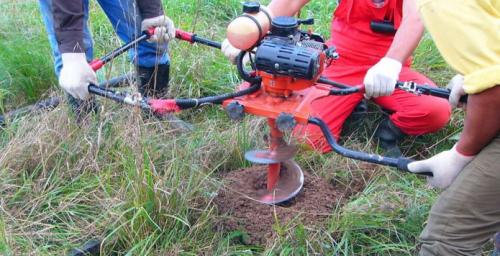

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

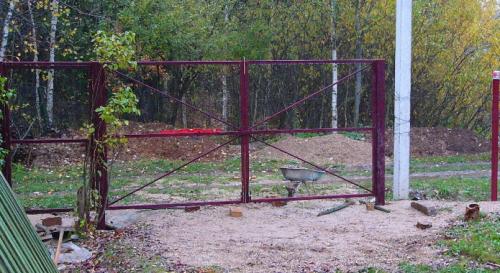

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Ворота с калиткой внутри чертеж. Ворота для гаража металлические распашные своими руками сделать чертежи, схемы, эскизы конструкции и столбов: пошаговая инструкция изготовления для дачи

При подъезде к гаражу важно обеспечить возможность быстрого открывания ворот. Распашной вариант удовлетворяет требованиям, особенно если предусмотрен узел автоматики. Он стал привлекательным для многих владельцев авто благодаря простоте устройства и эксплуатации. Но чтобы сделать ворота для гаража металлические распашные своими руками, нужно учитывать немало нюансов.

Ворота для гаража металлические распашные: преимущества и недостатки

Распашная конструкция считается наиболее популярной – это классика, которая никогда не устаревает. Для гаража тоже подойдет. У таких ворот есть ряд преимуществ:

• несложное устройство, это облегчает задачу по изготовлению;
• легкость обслуживания;
• надежный механизм, прочная конструкция;
• приемлемая цена;
• возможность использования механического или автоматизированного варианта, во втором из случаев дополнительно устанавливается электропривод;
• длительный период эксплуатации: распашные ворота могут стоять десятилетиями и не утратить функциональности, а также привлекательности;
• многовариантность дизайнов;
• максимально простая эксплуатация: это обусловлено особенностью конструкции, а также давним использованием такого варианта – практически не осталось секретов, которые бы помешали изготовить или эффективно применять распашные ворота;
• возможность применения разнообразных материалов;
• можно сделать всю работу своими руками (купить готовую модель заводского производства тоже можно, но это обойдется дороже).

Как и у любой конструкции, у распашных ворот есть недостатки, но их не так много:

• необходимость высвобождения довольно большого участка для открывания створок;
• предпочтение при выборе модели отдают варианту открытия наружу, т. к. альтернативный способ (движение внутрь гаража) причинит немало дискомфорта: будет мешать перемещению по гаражу, создаст сложности при использовании содержимого полок, которые часто устанавливаются вдоль стен;
• при высокой парусности сложно управлять створками.

Планируя установить распашные ворота, нужно учесть особенности климата. Неудобство при эксплуатации (открывание створок снаружи помещения) – ничто по сравнению с трудностями, которые возникают из-за невозможности управлять воротами, когда плохая погода (высокая ветровая нагрузка).

Виды распашных ворот

Для гаража подойдут разные варианты конструкций. Выбор можно делать среди моделей:

• распашные одностворчатые: подойдет для неширокого проема, предусмотрены для легкового малогабаритного авто, т. к. движение одинарной створки значительной ширины без привода будет затруднено – велика вероятность перекоса, если петли выбраны неправильно, вскоре их придется менять, т. к. ежедневное воздействие значительных нагрузок приведет к поломке, вопрос решается правильным выбором фурнитуры и установкой узла автоматики;
• двустворчатые: представляют собой стандартный вариант, причем нагрузка на петли распределяется равномерно, т. к. створки две, они равной ширины, меньше, чем в случае с одностворчатыми воротами, что облегчает управление из-за более низкой парусности, но проблема открывания остается – нужно предусмотреть рядом с гаражом достаточно места для движения створок;

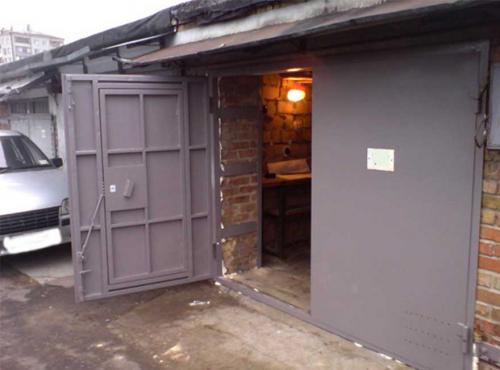

• ворота со встроенной калиткой: если приходится часто пользоваться гаражным проемом для перемещения по территории участка или обеспечить возможность выхода, не открывая массивных ворот, можно предусмотреть в одной из створок калитку, она полностью встроенная, сложность в необходимости создания укрепления – рамки по периметру, также будут ограничения по высоте, а снизу предусматривается порожек.

Источник: https://domastroevo.ru/novosti/vorota-s-kalitkoy-vnutri-dlya-zabora-iz-profnastila-raspashnye-vorota-s-kalitkoy

Распашные ворота с калиткой из профнастила. Особенности

Распашные ворота просты в изготовлении и легки в обслуживании, даже из профилированного настила их может сделать и неопытный сварщик, поскольку в сооружении присутствует лишь небольшое количество простых швов. Это позволяет снизить риск поломки и увеличить время службы ворот.

Для этого изделиям надо оставить много пространства для открытия и учесть возможную нагрузку от ветра. Потребуется зимой убирать большую площадь от снега (если конечно в вашей климатической зоне его выпадает много). Необычным моделям ворот присуще разнообразие стиля и декора, но проще установить автоматику, которую можно приобрести по низкой цене .

Откатные (консольные) ворота экономят место для открытия , удобны для плотной застройки. Они имеют сложную структуру, но нет необходимости расчищать место под их открытие. Требуется противовес и место вдоль забора для установки рельс. Изготовление подобных конструкций и уход за ними довольно сложен, необходимы дополнительные материалы, увеличивающие общую стоимость.

Раздвижные ворота схожи с откатными, разница лишь в количестве дверей. У раздвижных есть две доски, следовательно, место для установки должно быть с обеих сторон от них . Поэтому увеличивается количество материала, но у забора с одной из сторон становится меньше места.

Кованые ворота , несомненно, прочнее, имеют красивый облик и придают роскоши и индивидуальности жилью. Но цена на такие изделия менее демократична. Можно купить и собрать готовые детали, сварив их самостоятельно, но нужно хорошо владеть сварочным аппаратом: знать, как подготовить металл и уметь зачищать швы.

Если вы не хотите, чтобы просматривалась придомовая территория, то можно заполнить пустоты профилированным настилом или досками (не забудьте их обработать).

Подъемные ворота , которые используются при въезде в гараж, дороже и сложнее в изготовлении. Но как приятно в плохую погоду открыть ворота, не выходя из машины.

Арочные ворота можно изготовить из материалов, перечисленных ранее (дерево, металл, ковка, кирпич, камень, профилированный настил), и их сочетаний. Также они бывают различными по конфигурации и способу открытия, за исключением подъемных.

Источник: https://proremont-dom.ru/novosti/raspashnye-vorota-s-kalitkoy-metallicheskie-raspashnye-vorota-s-kalitkoy-44-foto-osobennosti

Распашные ворота со встроенной калиткой. Распашные ворота: современные варианты

Компания «Пригородстрой» занимается изготовлением ворот и калиток любой конфигурации для различных нужд. Вы можете заказать распашные ворота, как со встроенной, так и примыкающей калиткой, а так же купить их по отдельности, либо приобрести только каркас нужного размера.



РАСПАШНЫЕ ВОРОТА — «Каркас без калитки»

• Столбы при ширине ворот до 4 м — 80×80×3 мм; от 4 м — 100×100×3 мм. Устанавливаются методом бетонирования в грунт на глубину 1.5 м.
• Каркас из профильной трубы 60×40, 40×20, 20×20 мм (грунт + эмаль)
• Два вертикальных засова, 1 горизонтальный с проушинами для замка.

Размер ворот (рабочий) ШхВ	Материал	Материал + монтаж
1500X3000мм.	11520р.	15420р.
1500х3500мм.	11764р.	15664р
1500х4000мм.	15908р.
1500х4500мм.	12818р.	16718р.
1500х5000мм.	13072р.	16972р.
1800х3000мм.	12278р.	16178р.
1800х3500мм.	12552р.	16422р.
1800х4000мм.	12766р.	16666р.
1800х4500мм.	13650р.	17550р.
1800х5000мм.	13894р.	17794р.
12278р.	16178р.
12552р.	16422р.
12766р.	16666р.
13650р.	17550р.
13894р.	17794р.

РАСПАШНЫЕ ВОРОТА — «Каркас с калиткой»

• Столбы при ширине ворот до 4 м — 80×80×3 мм; от 4 м — 100×100×3 мм. Устанавливаются методом бетонирования в грунт на глубину 1.5 м.
• Каркас из профильной трубы 60×40, 40×20, 20×20мм. (грунт + эмаль)
• Два вертикальных засова, 1 горизонтальный с проушинами для замка.

Размер ворот (рабочий) ШхВ	Тип калитки	Материал	Материал + монтаж
1500 × 3000 мм	с отдельной калиткой	22 520 р.	26 420 р.
со встроенной калиткой	17 520 р.	21 420 р.
1500 × 3500 мм	с отдельной калиткой	22 764 р.	26 664 р.
со встроенной калиткой	17 764 р.	21 664 р.
1500 × 4000 мм	с отдельной калиткой	23 008 р.	26 908 р.
со встроенной калиткой	18 008 р.	21 908 р.
1500 × 4500 мм	с отдельной калиткой	23 818 р.	27 718 р.
со встроенной калиткой	18 818 р.	22 718 р.
1500 × 5000 мм	с отдельной калиткой	24 072 р.	27 972 р.
со встроенной калиткой	19 072 р.	22 972 р.
1800 × 3000 мм	с отдельной калиткой	23 278 р.	24 178 р.
со встроенной калиткой	18 278 р.	19 178 р.
1800 × 3500 мм	с отдельной калиткой	23 552 р.	27 422 р.
со встроенной калиткой	18 552 р.	22 422 р.
1800 × 4000 мм	с отдельной калиткой	23 766 р.	27 666 р.
со встроенной калиткой	18 766 р.	22 666 р.
1800 × 4500 мм	с отдельной калиткой	24 650 р.	28 550 р.
со встроенной калиткой	19 650 р.	23 550 р.
1800 × 5000 мм	с отдельной калиткой	24 894 р.	28 794 р.
со встроенной калиткой	19 984 р.	23 794 р.
с отдельной калиткой	23 278 р.	27 178 р.
со встроенной калиткой	18 278 р.	22 178 р.
с отдельной калиткой	23 552 р.	27 422 р.
со встроенной калиткой	18 552 р.	22 422 р.
с отдельной калиткой	23 766 р.	27 666 р.
со встроенной калиткой	18 766 р.	22 666 р.
с отдельной калиткой	24 650 р.	28 550 р.
со встроенной калиткой	19 650 р.	23 550 р.
с отдельной калиткой	24 894 р.	28 794 р.
со встроенной калиткой	19 894 р.	23 794 р.
