Водяной теплый пол в частном доме своими руками. Принципы организации

08.11.2022 в 20:26

Водяной теплый пол в частном доме своими руками. Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C. Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

Водяной теплый пол в частном доме своими руками. Принципы организации

Схема устройства водяного теплого пола

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода. На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод. Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Водяной теплый пол в частном доме своими руками. Принципы организации

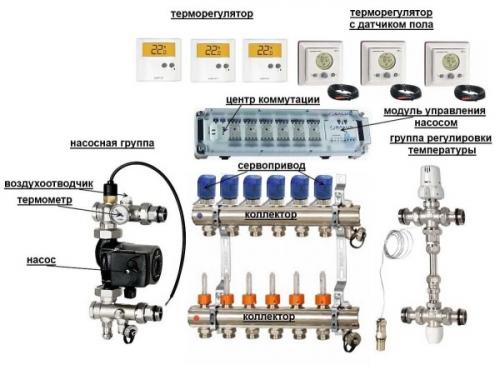

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры. Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами. Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола. Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой. В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

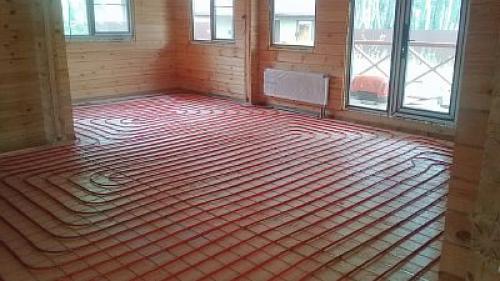

Теплый пол от батареи в частном доме. Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные — тёплые полы.

Теплый пол от батареи в частном доме. Особенности комбинированной системы

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

  1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
  2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

  1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
  2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
  3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

Теплый пол в частном доме по грунту. Какие трубы годятся для тёплого пола

Первое, что нужно сделать — определиться с типом тепловедущих трубок. Пока решается вопрос с приобретением нужного типа продукции, вы успеете провести все необходимые подготовительные работы. Кроме того, вам будет с самого начала известна система крепления труб, и вы предусмотрите для этого всё необходимое.

Итак, начнём с отказа от труб, которые не имеют такого целевого предназначения, как использование в системах тёплого пола. Сюда отнесём металлопластиковые полиэтиленовые трубы, соединяемые системой пресс-фитингов и PPR-трубы для пайки пластикового водопровода. Первые не лучшим образом проявляют себя с точки зрения надёжности, вторые плохо проводят тепло и имеют высокие коэффициенты температурного расширения.

Водяной теплый пол в частном доме своими руками. Принципы организации 03

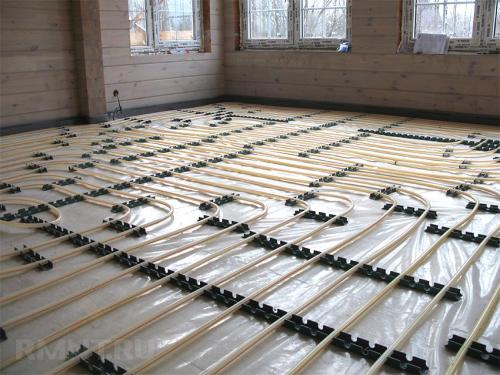

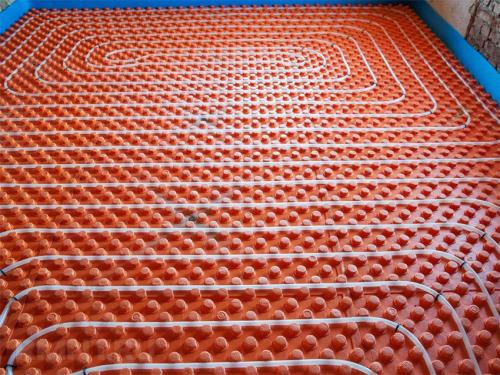

Изначально выбирается удобная и надёжная монтажная система временного крепления труб. Это может быть и арматурная сетка, к которой трубы привяжутся проволокой, но представьте себе монтаж таким способом на площади от 100 м2или если вдруг несколько завязок оторвутся в процессе заливки бетона. Поэтому следует использовать монтажную подложку или систему реек. Они крепятся к основанию пола, пока трубы ещё не уложены, затем трубки фиксируются в направляющих клипсами или клик-зажимами.

Водяной теплый пол в частном доме своими руками. Принципы организации 04

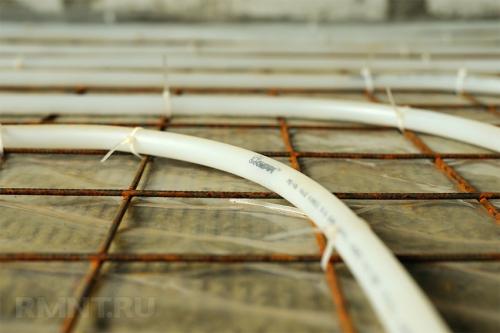

Сама система крепления может быть пластиковой или металлической. Особой разницы в этом нет, единственное, на что нужно обратить внимание — насколько надёжна фиксация и не могут ли сами направляющие повредить трубы.

Водяной теплый пол в частном доме своими руками. Принципы организации 05

Наконец, определяемся с материалом труб. Есть два типа продукции, рекомендуемой для использования в системах тёплого пола. Для обоих технология монтажа исключает влияние человеческого фактора при изгибе и соединении.

Водяной теплый пол в частном доме своими руками. Принципы организации 06

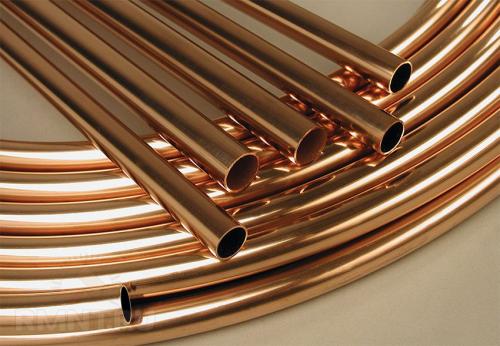

Медные. Несмотря на повышенную стоимость, медные трубки просты в укладке, для пайки понадобится флакон флюса и газовая горелка. Медь наилучшим образом проявляет себя в системах «быстрого» тёплого пола, который работает параллельно с радиаторами, но не на постоянной основе. Изгиб медных трубок проводят по шаблону, соответственно, их излом крайне маловероятен.

Водяной теплый пол в частном доме своими руками. Принципы организации 07

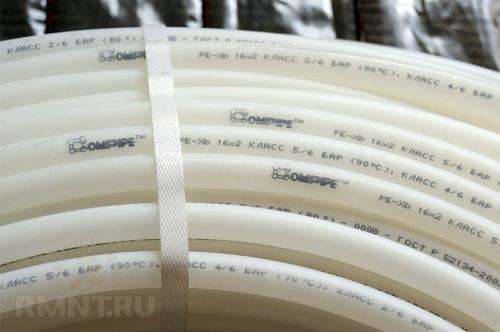

Полиэтиленовые. Это более распространённый класс труб. Полиэтилен практически не подвержен излому, но для монтажа потребуется специальный обжимной инструмент. Полиэтилен может иметь разную плотность, рекомендуется не ниже 70%. Также важно наличие внутреннего кислородного барьера: полиэтилен плохо сопротивляется диффузному проникновению газов, в то же время вода в трубе такой протяжённости может увлекать в значительных объёмах кислород из внешней среды.

Источник: https://mebel-doma23.ru/stati/teplyy-pol-svoimi-rukami-v-chastnom-dome-ustroystvo-vodyanogo-teplogo-pola-svoimi-rukami

Электрические теплые полы в частном доме. Электрические тёплые полы

С технической точки зрения, своё название электрические тёплые полы получили, потому что работают от электрической сети. В отличие от водяного вида тёплого пола, на их установку в квартире расположенной в многоэтажном доме не нужно разрешение, так как они не влияют на коммуникации всего здания.

Электрические тёплые полы бывают нескольких видов: греющий кабель и маты, инфракрасная плёнка и стержневые устройства, их главное различие — в элементе нагрева.

Предлагаем ознакомиться с еще одним видом — мобильный электрический коврик .

Кабельный электрический тёплый пол

Электрические теплые полы в частном доме. Электрические тёплые полы

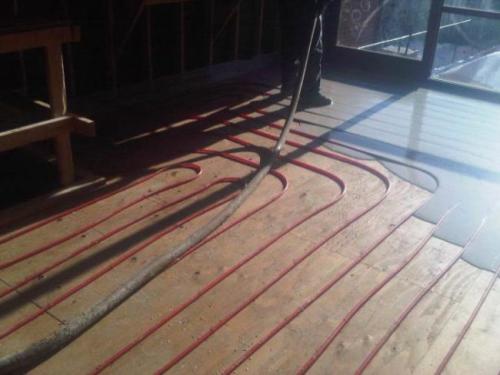

Конструкция включает в себя кабель из специального сплава с токопроводящими жилами. В процессе работы электрическая энергия преобразуется в тепло. Для регулировки поступаемого тепла, устройство укомплектовывается терморегулятором.

Кабель, залитый в бетонную стяжку или «сухим» способом, прокладывается с определённым шагом под половым покрытием. При установке такой конструкции, пол поднимается минимум на 3 см.

Преимущества кабельных полов:

  • большой срок службы;
  • невысокие расходы при эксплуатации, так как для питания кабельной системы требуется не много энергии.

Основной минус — образуют электромагнитное поле, которое не желательно для человека. Но это касается только самых дешёвых моделей, причём излучение даже в них не значительное, и в допустимых приделах. Стоит отметить и существенные затраты при монтаже.

К сведению! Не рекомендована укладка кабеля под покрытие из дерева: паркет, пробка, доска.

Хотя сегодня, современная технология и усовершенствованный материал, который разработан специально для тёплых полов, позволяют применять и эти покрытия.

При покупке обязательно нужно проверять наличие сертификатов ISO 14000 и KIMA, они свидетельствуют об экологической безопасности продукта.

Электрические теплые полы в частном доме. Электрические тёплые полы

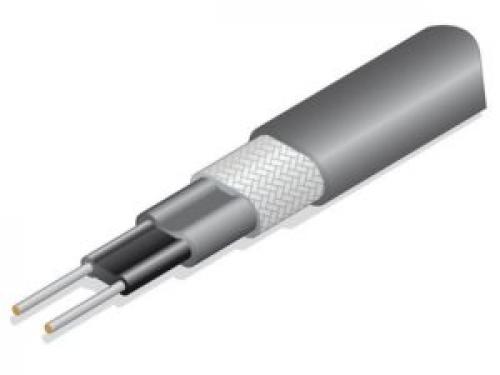

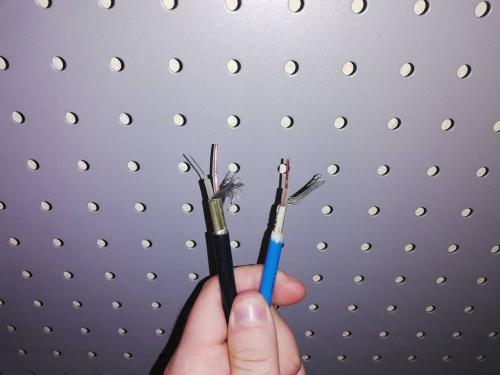

Основные разновидности электрического кабеля:

  1. Одножильный — простой и недорогой вид. Производится различной длиной и мощностью (максимум 20 Вт). Может быть как основным, так и дополнительным источником обогрева. Особенность подключения заключается в необходимости выводить оба конца провода в одно место.
  2. Двужильный — похож на одножильный, имеет металлическую изолированную жилу с экраном. Разница, в наличие двух жил проводящих ток, соединённых на одном конце между собой. Плюс данного вида — нет необходимости тянуть оба конца к месту подключения, поэтому его монтаж проще. Кроме того, в двужильном кабеле изолирована как каждая жила, так и есть общая изоляция, а также армирующая оплётка.

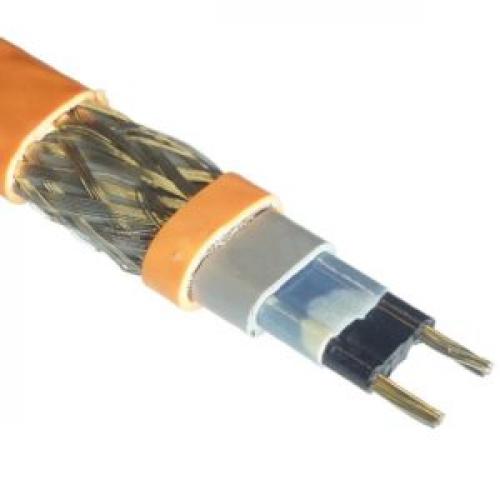

Саморегулирующийся кабель

Электрические теплые полы в частном доме. Электрические тёплые полы

Это усовершенствованный вид кабельного пола, где вместо жилы полупроводник. Основные положительные стороны данного типа тёплого пола:

  • способность регулировать степень нагрева отдельных зон, благодаря специальной технологии, что позволяет уменьшить затраты на электрическую энергии, при этом эффективность устройства не снижается;
  • не правильность монтажа не отражается на работе.

Главный недостаток — недолговечность.

Предлагаем ознакомиться более подробно и узнать, что из себя представляет саморегулирующийся кабель — какие бывают его виды, особенности применения и пошаговый монтаж в стяжку.

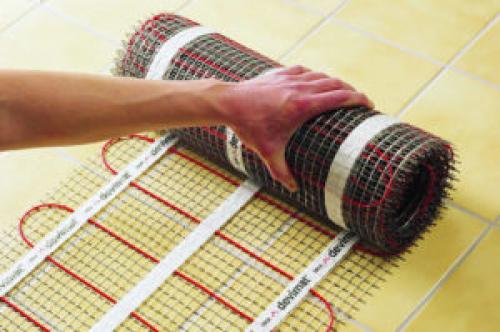

Нагревательный мат

Электрические теплые полы в частном доме. Электрические тёплые полы

Греющий мат — кабель, расположенный с определённым шагом, обычно 9 см, на сетке из полимера. По длине маты бывают различными, а вот ширина чаще достигает полметра. Как и у всех полов электрического вида, регулировка работы кабельных матов осуществляется терморегулятором, где можно поставить нужную температуру, мощность и период работы.

Жилы греющего кабеля имеют экран, изоляцию и оболочку. Экран алюмолавсановый, что делает маты не вредными для человека и защищает от возможного удара током.

Если хотите узнать вреден ли для здоровья теплый пол , то разобраться вам в этом поможет данная статья.

Плюсы вида:

  • простота монтажа, в сравнении с обычным кабельным полом, так как не нужно высчитывать шаг, достаточно раскатать сетку с закреплённым на ней проводом;
  • возможность укладки в слой клея 8 — 10 см, так как для производства используется кабель небольшого диаметра, то высота потолков не уменьшается;
  • дополнительное армирование за счёт полимерной сетки, на которой уложен кабель.

Производятся маты из одно и двухжильного провода. Двужильный вид рекомендован для комнат, где человек проводит большую часть времени — спальня, детская, он имеет не большое электромагнитное излучение.

Выбирать устройство лучше с одним питающим проводом, а не с двумя . Терморегулятор у матов может быть простой (для регулировки температуры) и программируемый (позволяет устанавливать время включения и выключения), поэтому он экономнее.

Бюджетный теплый пол в частном доме. Одним из способов экономии на электрическом теплом поле является объединение контуров теплого пола в кабельных системах.

Например, Вам нужен нагревательный кабель или мат положить в двух разных комнатах, это может быть к примеру коридор и кухня, значительно дешевле положить это всё одним контуром и поставит на один регулятор. Во-первых вы экономите на одном регуляторе, во-вторых стоимость изготовления одного большого комплекта для производителя дешевле чем изготовление два поменьше. Если эти помещения позволяют вам объединить их в одну систему греющий пол так и сделайте, ведь, например, коридор и кухня в основном по-любому используется одновременно и вряд ли у вас будет выключен только коридор или кухня.

Также стоит заметить, что если у вас такие напольные покрытия как линолеум, ламинат и ковролин абсолютно смело используйте обычную полосочную плёнку. Премиум пленки не дадут вам какое-то более выгодное положение в таких напольных покрытиях, таким образом вы сможете сэкономить в два раза.

Бюджетный теплый пол в частном доме. Одним из способов экономии на электрическом
теплом поле является объединение контуров теплого пола в кабельных системах.

При использовании кабельных систем можно экономить так-же приобретая одножильный нагревательный кабель или мат вместо двужильного, на самом деле разница между ними небольшая, а вот выиграть в цене можно 10 до 30%, тогда как по качеству одножильный не отличается сильно от двужильного.

Бюджетный теплый пол в частном доме. Одним из способов экономии на электрическом
теплом поле является объединение контуров теплого пола в кабельных системах.

В водяном Тёплом полу а можно экономить на всём кроме трубы. То есть вы можете приобрести недорогой коллектор, недорогие другие комплектующие и узлы, те которые являются наружными и легко заменяются и в случае поломки можете приобрести, поставить друие комплектующие. Старайтесь также приобретать стандартные размеры, стандартные комплекты. Можно даже приобретать крепежные детали из вторсырья это ничего сильно не поменяет. Если Вы уже решили сэкономить и на трубе и приобрели вместо термостойкой трубы недорогую с рабочей температурой 40-50 градусов не стоит отчаиваться, просто вам дополнительно на коллектор нужно будет поставить + одну группу безопасности: дополнительную термоголовку с байпасом. Именно дополнительную термоголовку с байпасом, так как одна термоголовка на коллекторе уже есть, но в случае выхода ее из строя горячая вода может попасть в систему и разрушить недорогую трубу. Для того чтобы этого не произошло ставьте байпас с термоголовкой, которые в случае отказа первой термоголовки сработает и защитят вашу систему.

Источник: https://mebel-doma23.ru/stati/teplyy-pol-svoimi-rukami-v-chastnom-dome-ustroystvo-vodyanogo-teplogo-pola-svoimi-rukami

Электрический теплый пол своими руками в частном доме. Монтаж электрического (кабельного) теплого пола своими руками

Одним из альтернативных источников отопления дома или квартиры является система электрический теплый пол. Благодаря простоте монтажа и удобству эксплуатации, кабельный пол по праву входит в число наиболее востребованных среди потребителей.

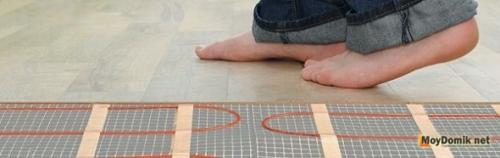

Водяной теплый пол в частном доме своими руками. Принципы организации 14

Прежде чем рассмотреть, как сделать электрический теплый пол, предлагаем ознакомиться с теми преимуществами и недостатками, которые таит в себе эта система.

Электрический теплый пол – преимущества и недостатки

Плюсы:

  • возможность использовать как в качестве основного, так и в качестве дополнительного источника обогрева жилья;
  • равномерное нагревание всей площади помещения;
  • неограниченность мест установки. Доступность для монтажа, как в жилых комнатах, так и в офисах;
  • сочетаемость с большинством напольных покрытий (ламинированная доска, керамическая плитка, линолеум);
  • возможность регулировки температурного режима – как по всей квартире, так и отдельно по каждой комнате. Время включения/выключение системы также задается по усмотрению пользователей;
  • отсутствие необходимости установки дополнительного оборудования (как, например, в случае с водяным теплым полом );
  • сравнительно простая технология монтажа;
  • эстетичность. Система монтируется под чистовым полом, это исключает любые ограничения при проектировании доступного пространства;
  • длительный срок эксплуатации.

Минусы:

  • значительная стоимость использования системы. Такой тип отопления сложно назвать экономным;
  • опасность поражения электрическим током. Что выдвигает особые требования к расчету и укладке нагревательного элемента во всех помещениях, и в частности в санузле;
  • наличие электромагнитного поля, создаваемого нагревательным элементом (кабелем);
  • исключается использование натурального деревянного напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под воздействием перепадов температур древесина будет рассыхаться, как следствие, появляются трещины и скрипы пола;
  • уменьшение высоты помещения за счет обустройства чернового пола с системой обогрева;
  • дополнительные требования к мощности существующей электропроводки.

Профессионалы и пользователи, установившие самостоятельно электрический теплый пол, отмечают, что соблюдение требований к укладке и грамотное проектирование позволяют нивелировать большинство из перечисленных минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

  • климатическая зона, в которой построен дом (частный или многоквартирный);
  • объем помещения (площадь);
  • тип пола (вид напольного покрытия);
  • уровень теплоизоляции помещения (степень утомлённости);
  • состояние теплого контура (окна, двери) и уровень теплопотерь через них;
  • назначение помещения (жилая комната, промышленный объект);
  • цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;
  • степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический теплый пол – при использовании системы в качестве основного источника тепла – её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150 Вт/м.кв.

Монтаж электрического теплого пола своими руками

Технология монтажа кабельного электрического теплого пола заключается в последовательном выполнении четырех этапов:

  1. Создание проекта и расчет.
  2. Проверка существующей электропроводки.
  3. Выбор оборудования, комплектующих и материалов.
  4. Установка электрического теплого пола.
  5. Предэксплуатационная проверка системы.
  6. Заливка стяжки.
  7. Чистовая отделка пола.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый пол начинается с выбора типа нагревательного элемента.

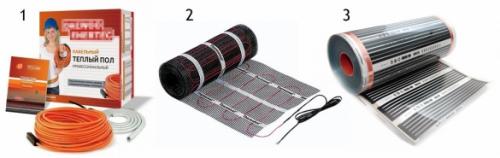

В зависимости от этого выделяют такие типы систем:

  • кабельные полы. За подачу тепла отвечает нагревательный кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с использованием дополнительных крепежей или сетки;
  • нагревательные маты. В этом случае, нагревательный кабель помещен в специальный теплопроводящий мат и располагается внутри в виде «змейки». Использование матов существенно сокращает время на проектирование и монтаж кабеля;

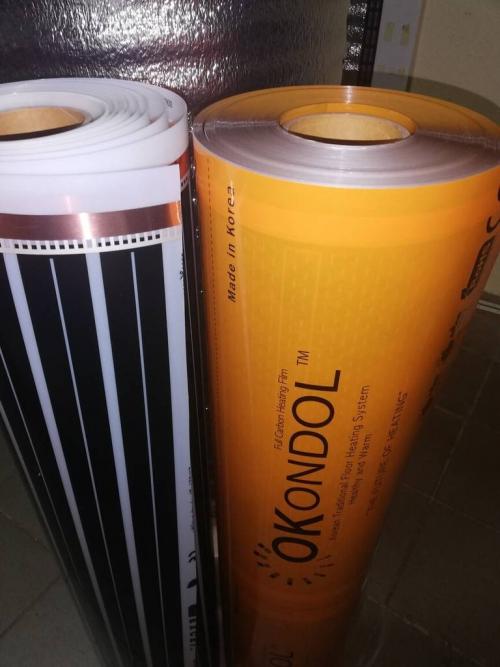

  • пленочные полы (инфракрасные) . Обогрев осуществляется путем установки специальной ИК-пленки для теплого пола.
