Устройство стержневого электрического карбонового теплого пола: подробный инструктаж
Стержневой карбоновый теплый пол выполнен в виде конструкции, в основе которой находятся токопроводящие стержни, изготовленные из композитного материала. В состав материала входит аморфная форма углерода, также содержатся графит и серебро. На фото изображен отдельный стержень:
Стержни инфракрасного пола соединяются параллельно. Соединение осуществляется медным многожильным проводом в термостойкой оболочке. Собранная конструкция имеет вид проволочного мата, который расстилается на подготовленную основу под покрытие пола.

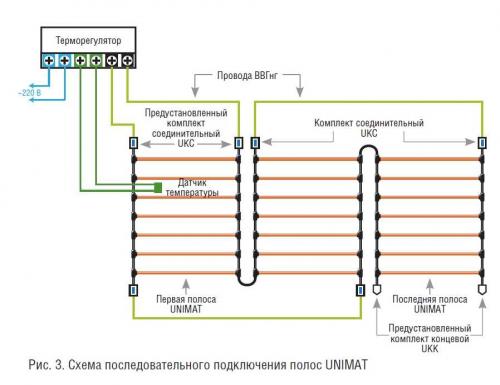

Схема соединения элементов:

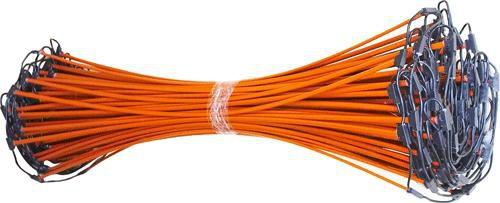

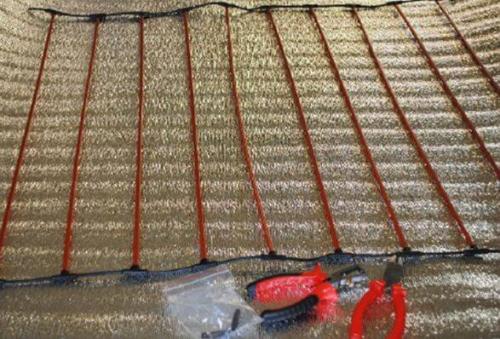

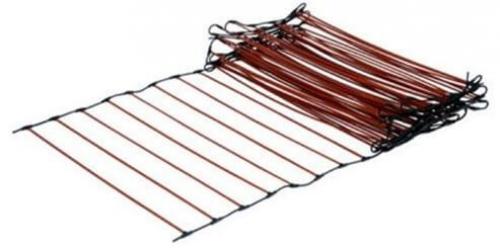

Вид собранного мата:
Карбоновый теплый пол в стержневом варианте имеет ряд особенностей, определяющих его преимущества перед другими системами:
- легкость нагревательных элементов, благодаря чему подогрев не нагружает перекрытия здания;
- высокая коррозионная стойкость, обеспечивающая работоспособность подогрева в течении всего периода эксплуатации здания;
- повышенный уровень пожарной безопасности благодаря применению негорючих материалов;
- возможность использования в помещениях, имеющих повышенную влажность;
- возможность производить монтаж практически под любой вид напольного покрытия;
- высокая надежность — если выходит из строя один или несколько стержней (что само по себе маловероятно), система не теряет работоспособности;
- уникальный эффект саморегулирования нагрузки, определяемый свойством используемого токопроводящего материала.
Саморегулирование заключается в том, что применяемый карбоновый композит увеличивает электрическое сопротивление с ростом температуры, в отличие от металлических проводников. Это свойство предотвращает перегрев нагревательных элементов даже в условиях ухудшенного отвода тепла (например, когда участок обогреваемого пола закрыт стоящей мебелью).
Единственное свойство стержневой системы, которое условно можно отнести к недостаткам, заключается в том, что эту конструкцию необходимо размещать в тонкую стяжку или слой клея под плитку.

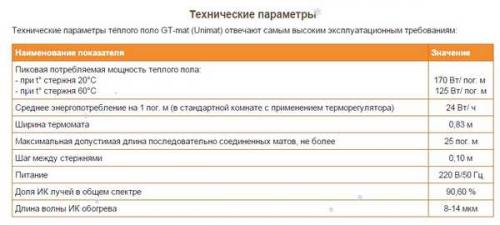

Технические характеристики стержневых нагревательных элементов:
Монтаж стержневого инфракрасного теплого пола начинают с укладки теплоизолирующей подложки на предварительно подготовленную поверхность. В качестве подложки используется двухслойный материал, состоящий из слоя вспененного утеплителя и теплоотражающей лавсановой пленки. Эта процедура позволит рациональнее расходовать электроэнергию при обогреве помещения. На следующем этапе раскладываются маты, как показано на фото ниже:
В комплекте системы должна находиться инструкция по подключению, в соответствии с которой необходимо выполнить все электрические соединения. После выполнения этих операций, наступает очередь заливки стержней слоем стяжки или плиточного клея. Толщину стяжки желательно ограничить двумя – тремя сантиметрами. Подачу электричества производят после полного высыхания слоя стяжки или клея.

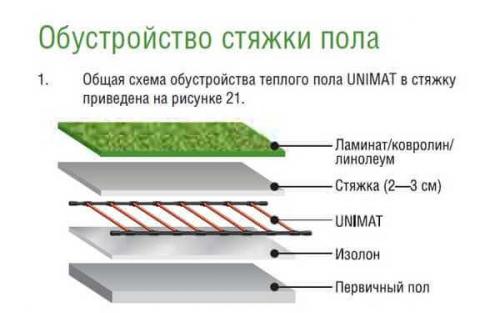

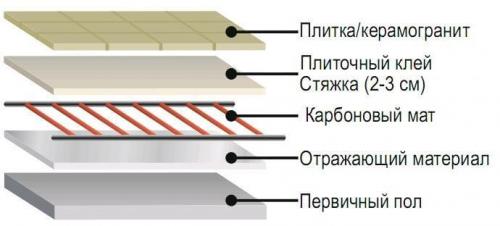

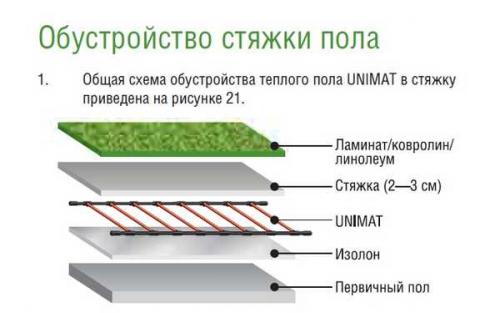

Схема укладки под плитку и ламинат:
Инструкция по монтажу инфракрасного стержневого пола своими руками предоставлена на
Укладка карбоновых стержней
Кроме упомянутой плитки, монтаж стержневого теплого пола можно осуществлять под ламинат, под линолеум, а также под доску.
Связанные вопросы и ответы:
Вопрос 1: Что такое стержневой электрический карбоновый теплый пол
Ответ: Стержневой электрический карбоновый теплый пол представляет собой систему отопления, которая состоит из изолированных металлических стержней, покрытых слоем карбона. Эти стержни помещаются между слоями напольного покрытия и напольного покрытия, обеспечивая равномерное и эффективное нагревание пола. Система работает на электричестве и позволяет экономить энергию, так как она может быть легко настроена и регулируется.
Вопрос 2: Какие материалы можно использовать для напольного покрытия с теплым полом на основе карбона
Ответ: Теплый пол на основе карбона может быть использован с различными видами напольного покрытия, такими как паркет, линолеум, керамическая плитка, гранит, мрамор и другие виды напольного покрытия. Важно, чтобы материал был хорошо изолирован и имел низкий коэффициент теплопроводности, чтобы обеспечить равномерное нагревание пола и эффективное использование энергии.
Вопрос 3: Как выбрать подходящую мощность теплых стержней для отопления пола
Ответ: Выбор подходящей мощности теплых стержней зависит от нескольких факторов, таких как площадь помещения, высота потолка, теплоизоляция стен и потолка, а также требуемый комфортный температурный режим. Обычно производители предлагают расчет мощности на основе площади помещения и рекомендуют использовать определенное количество теплых стержней на квадратный метр. Важно учитывать все эти факторы, чтобы обеспечить оптимальное нагревание пола и эффективное использование энергии.
Вопрос 4: Как правильно уложить теплый пол на основе карбона
Ответ: Укладывание теплого пола на основе карбона включает несколько этапов. Сначала необходимо подготовить поверхность, убрав любые предметы и очистив пол от пыли и грязи. Затем устанавливаются теплые стержни в соответствии с инструкцией производителя, при этом они должны быть равномерно распределены по всей площади пола. После установки стержней накладывается изоляционный слой, который защищает систему от механических повреждений и улучшает эффективность нагрева. Затем накладывается напольное покрытие, которое должно быть хорошо изолированным и иметь низкий коэффициент теплопроводности. Наконец, проводится подключение системы к электросети и проверка ее работоспособности.
Вопрос 5: Как обеспечить безопасность при работе с теплым полом на основе карбона
Ответ: Для обеспечения безопасности при работе с теплым полом на основе карбона следует соблюдать несколько правил. Во-первых, необходимо использовать только качественные материалы и оборудование, которые соответствуют всем требованиям безопасности. Во-вторых, необходимо следовать инструкции производителя и соблюдать все рекомендации по укладке и эксплуатации системы. В-третьих, необходимо обеспечить надлежащую изоляцию системы и защиту от механических повреждений. В-четвертых, необходимо регулярно проводить проверку системы на работоспособность и безопасность.
Вопрос 6: Как регулировать температуру теплого пола на основе карбона
Ответ: Регулирование температуры теплого пола на основе карбона осуществляется с помощью термостата, который подключается к системе и позволяет настроить необходимую температуру пола. Термостат может быть дистанционным или сенсорным, и он может быть настроен на определенный график работы, что позволяет экономить энергию и обеспечить оптимальный комфортный температурный режим.
Вопрос 7: Какие преимущества имеет теплый пол на основе карбона по сравнению с другими системами отопления
Ответ: Теплый пол на основе карбона имеет ряд преимуществ по сравнению с другими системами отопления. Во-первых, он обеспечивает равномерное и эффективное нагревание пола, что обеспечивает комфортный температурный режим в помещении. Во-вторых, система работает на электричестве, что позволяет экономить энергию и сократить эксплуатационные расходы. В-третьих, система легко настраивается и регулируется, что позволяет обеспечить оптимальный комфортный температурный режим в зависимости от потребностей. В-четвертых, система безопасна и надёжна, что обеспечивает долгосрочную эксплуатацию без дополнительных затрат на ремонт и обслуживание.
Что такое стержневой электрический карбоновый теплый пол
Карбоновые теплые полы стоит рассматривать, как дополнительный источник тепла, и как самостоятельную систему отопления. Панельное отопление такого типа выполняется в разных модификациях, что позволяет потребителям выбрать наиболее оптимальный тип. Система обладает высокой адаптивностью, экономичностью.Инновационный вариант обогрева дома работает за счет инфракрасного источника энергии. Чаще всего для этого используются графито-серебрянные стержни, соединенные параллельно между собой. Для этого на производстве применяются провода повышенной степени защиты от перегрева.
Изолирующим материалом выступает вещество на базе полиэстера и полиэтилена. Основной составляющей изделия является нагревательный элемент, который состоит из карбона и полимеров. Кабель, используемый для этих целей, делается из меди. Его сечение составляет 2,5 мм. Он изолируется оболочкой толщиной до 3 мм.
Все, кто эксплуатировал карбоновый тёплый пол, утверждают, что современный рынок не может предложить более выгодный вариант панельного обогрева. В доме, где установлен такой вид отопления, всегда поддерживается естественная влажность воздуха. В этом помогает интеллектуальная система обогрева с современными термостатами и датчиками температуры.
Все ныне существующие вариации панельного отопления на базе карбона дополняются подробным описанием установки и инструкцией по эксплуатации. Покупателю нужно лишь выбрать наиболее оптимальный вариант, проявить толику старания, чтобы на долгое время окружить себя теплом и уютом.
Какие преимущества имеет стержневой электрический карбоновый теплый пол
Конструкция представляет собой термические маты, оборудованные токопроводящими шинами с закрашенными в оранжевый цвет нагревательными элементами. Стержни расположены с шагом в 10 см. Типичная для изделия ширина – 820 мм. Сейчас производители предлагают конструкции до 25 м. При этом изделие не прерывается. Такой длины вполне достаточно, чтобы обеспечить обогрев даже самого большого помещения в доме.
Стержневые электрические полы функционируют по простому принципу. Их работа базируется на излучении элементов, которые находятся в спектре от 8 до 14 мкм. Это напоминает инфракрасный пленочный обогрев. Таким образом, обеспечивается равномерное прогревание напольного покрытия, под которым они находятся. Расход электричества примерно равен 70–160 Вт на каждый квадрат в зависимости от мощности.
Если сравнивать с прочими модификациями, то показатель энергопотребления на 60% экономичнее.
Примечательно, что каждый элемент системы функционирует независимо от других. Здесь стоит отдать должное конструкторам, которые предположили, что параллельное соединение стержней будет более эффективным. Потому при выходе из строя одной составляющей другие элементы будут работать в прежнем темпе. Чаще всего потребители руководствуются именно этой характеристикой изделия при его покупке.
Уникальность изделия в том, что на нем можно располагать мебель. При этом перегрева не будет. Это очередное сходство с инфракрасными пленочными конструкциями. При сроке службы в 50 лет это позволит не думать о расположении вещей в доме. Мебель можно будет установить, где заблагорассудится.
К достоинствам изделия стоит отнести следующее:
- Стержневой электрический пол характеризуется свойством саморегулирования. Так, во время отопительного сезона он способен изменить свое энергопотребление в меньшую сторону в зависимости от нужд потребителей;
- Допускается смена расстановки вещей в доме. Элементы декора могут размещаться непосредственно на матах. Любое расположение не навредит конструкции отопительного прибора;
- При возникновении повреждений из строя выходит только определенная область. Остальные комплектующие работают исправно. Потому можно не опасаться за тепло в доме;
- Может применяться в качестве дополнительного локального обогрева или эксплуатироваться, как основное отопление;
- Маленький шаг реза. Он составляет всего 10 см. Это говорит о том, что электрические стержневые теплые полы подстраиваются под любую архитектуру.
Кроме всего прочего, карбоновая конструкция характеризуется универсальностью. Изделие можно совмещать с любым напольным покрытием. Качественная продукция отвечает требованиям пожаробезопасности. Малый вес обогрева даст незначительную нагрузку на плиты перекрытия. Стержневые маты можно использовать в комнатах с повышенной влажностью.
Важно отметить, что изделие не безупречно. Обогрев имеет и существенные недостатки:
- Относительное отсутствие мобильности. Если предусмотреть укладку изделия под плитку или стяжку, то перевозить конструкцию или отремонтировать будет невозможно без демонтажа напольного покрытия.
- Высокая ценовая политика компаний-производителей. Не все желающие модернизировать отопление в квартире могут позволить себе стержневой теплый пол.
- Изделие нельзя применять комбинированно с утеплителем, покрытым фольгой. В результате химической реакции щелочи с алюминием могут возникнуть массовые повреждения нагревательных элементов.
- Система прекращает работу, если ее покрытие будет мокрым. Функционирование обогрева возобновляется, когда промежуточный слой полностью высохнет.
- Фирмы-изготовители заявляют о длительном сроке службы (свыше 10 лет, в некоторых случаях – все 30, а то и 50). На деле же, по отзывам потребителей, конструкция выполняет свои функции на протяжении 3-5 лет.
Важно! Обогрев имеет более низкую эффективность нагрева в сравнении с инфракрасной пленкой, где, благодаря равномерному нанесению карбонового покрытия, достигается почти 100% прогревание поверхности.
Какие материалы необходимы для установки стержневого электрического карбонового теплого пола
Начинается все с выбора места и установки терморегулятора. Его нужно расположить в удобном месте. Чаще всего это где-то в районе выключателя. Если пол будете делать в помещении с высокой влажностью (ванной и т.п.), то терморегулятор выносится в сухое помещение. При этом не забывайте, что датчик температуры и провода от нагревательных матов будете подключать к нему.
Затем рисуете план помещения в масштабе, выделяете на нем зоны, где установка обогревателей не нужна (под диванами, шкафами и т.д.). В оставшейся зоне разрабатываете план укладки инфракрасных стержней. Начинаться и заканчиваться маты должны 15-20см расстояние от стен. Ширина этого материала стандартная 83см. Потому тут особо ничего не придумаешь. Располагаться полосы греющих стержней могут на некотором расстоянии, а вот пересекаться и соприкасаться не должны.
Схема монтажа теплого стержневого пола
Для укладки стержневого нагревателя пол должен быть ровным и чистым, иначе одинаковую толщину стяжки, а значит, и равномерного нагрева поверхности вы не добьетесь. Еще одно условие нормальной работы: для хорошей эффективности обогрева и для того чтобы за электричество не пришлось платить много, нужно сделать хорошую теплоизоляцию пола. Толщина материала для теплоизоляции зависит от того, какой тип помещения у вас находится снизу. Если это квартира, в которой есть отопление, достаточно рулонного не очень толстого теплоизолятора. Если вы живете на первом этаже, нужны будут более серьезные материалы: плиты полистирола, маты минеральной ваты и т.п. — зависит от климата и материала перекрытия, того как сделан черновой пол и т.д.
Для уменьшения потерь тепла на обогрев стен, необходимо проложить теплоизолятор и вдоль стены (с заходом на нее). Это может быть и демпферная лента, которая одновременно не даст образоваться щели под влиянием теплового расширения. А можно уложить ленточный утеплитель или полосу пенополистирола высотой в десяток сантиметров. После того, как уложите стяжку или плитку излишки отрежете, а потом установите плинтус.

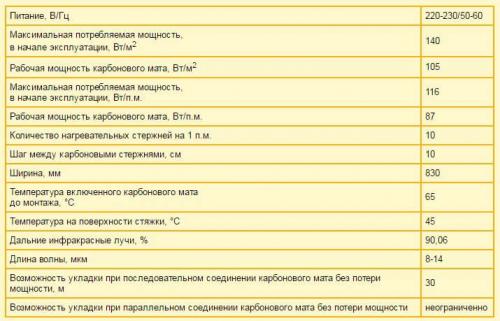

Стержневой теплый пол характеристики
Для теплоизоляции поверхности пола рекомендуют брать теплоизолятор с металлизированным верхним слоем. Обратите внимание! Не фольгированным, а металлизированным. При внешней схожести характеристики у материалов разные. Фольга и фольгированные материалы в стяжке очень быстро разрушаются, буквально рассыпаясь в труху. А металлизированные покрытия с лавсановым или другим напылением прекрасно себя в бетоне чувствуют многие годы.
Укладывать плиты или полотна материала нужно вплотную, без зазоров. Если есть какие-то щели их нужно заполнить. Стыки проклеиваем скотчем или металлизированной клейкой лентой (если используем такие же материалы). Теперь можно раскатывать стержневой рулон. Начинают от той стены, на которой располагается терморегулятор.
Монтаж теплого стержневого пола под мягкие напольные покрытия
Дойдя до отметки, где нужен разворот, берете ножницы или бокорезы, и разрезаете соединительный провод посередине между двумя стержнями (не возле одного из них, а именно посередине). Поворачиваете рулон на 180ои раскатываете в обратном направлении. Так повторяете до тех пор, пока не покроете всю площадь. Есть еще один способ — покупать не один большой рулон, а несколько маленьких подходящей длины. Тогда резать ничего не нужно. Например, стержневой теплый пол Unimat продается в комплектах от 1 до 7 метров (шаг при этом 1м). Есть также рулон на 25 метров. Например, если обогреваемая площадь в вашем помещении 6 метров, но вы планируете две полосы по три метра, то можно или купить один комплект на 6 метров и разрезать его в необходимом месте, или приобрести 2 комплекта по 3 метра и просто раскатать их рядом. Заплатите вы в обоих случаях одинаково (цены взяты с официального сайта Caleo, ведь «Юнимат» — это тоже их продукция).
Разложив маты на поверхности, фиксируете их скотчем к утеплителю и друг к другу. Затем в шахматном порядке вырезаете в утеплителе окошки для лучшей стыковки плиточного клея или стяжки с черновым полом (отсюда, кстати, следует, что черновой пол должен быть цементным или бетонным, о чем производители не говорят).
Как выбрать подходящий для вашей квартиры или дома стержневой электрический карбоновый теплый пол
Электрический теплый пол можно использовать в любых помещениях, даже на балконе . С ним вы точно можете не бояться, что затопите соседей, да и документацию никакую согласовывать не придется. Более того, электрический теплый пол долговечнее водяного и проще в монтаже . Системы теплых полов позволяет более равномерно и эффективно распределять тепло в комнате, если сравнивать с обычным радиаторным отоплением . Более того, подогрев вы сможете включить даже тогда, когда отопительный сезон еще не начался, а в квартире уже достаточно прохладно. Обычно теплый пол используют как дополнительный источник тепла , но в некоторых случаях он может взять на себя главную роль и стать самостоятельным способом отопления .
Выбор конкретной системы теплых полов будет зависеть от множества факторов. Это вид напольного покрытия , тип помещения, требования к нагреву, бюджет, а также роль, которая возлагается на теплый пол (основной или дополнительный источник тепла). Благо выбирать есть из чего.

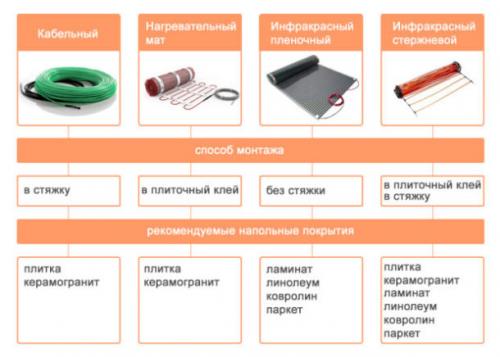

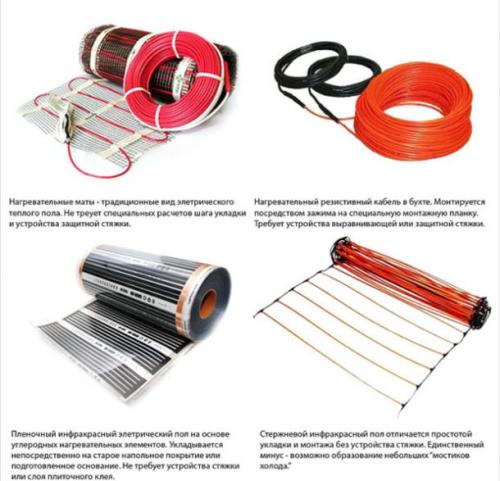

По типу системы электрический теплый пол делится на такие виды:
- кабельный . Его основа – нагревательный кабель, который преобразует электрическую энергию в тепловую. Такой электрический тёплый пол может быть как дополнительным, так и основным источником тепла. Его укладывают под плитку , керамогранит и каменный пол. Широкое распространение приобрели нагревательные кабели от Rehau;
- пленочный . Основа его – пленка, которая осуществляет нагрев по инфракрасному принципу, т.е. сначала нагреваются предметы, а потом воздух. Монтировать пленку проще, она отнимает минимум высоты комнаты, может быть уложена под ламинат , ковролин , линолеум , паркетную доску ;
- стержневой пол работает так же, как и пленочный, по инфракрасному принципу, но отличается более надежной структурой. Основой тут становятся более-менее жесткие излучатели-стержни, которые соединены двумя параллельными проводниками. Пока широкого распространения не нашел.

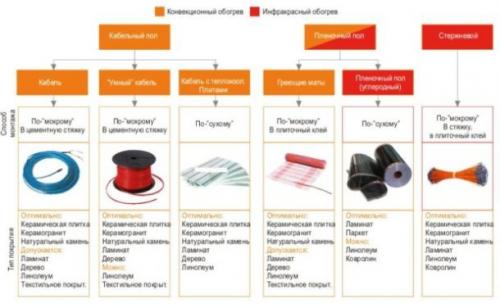

По принципу обогрева электрические теплые полы бывают:
- конвекционные . Это кабельные полы (нагревательный кабель и нагревательный мат). Прогрев помещения осуществляется по принципу конвекции, т.е. кабель сначала нагревает стяжку и напольное покрытие, последнее прогревает воздух в помещении. Теплый воздух поднимается вверх, охлаждается и возвращается вниз. Цикл повторяется. Помещение прогревается равномерно, а температура пола будет всегда чуть выше, чем температура воздуха;
- инфракрасные . Это пленки и карбоновые стержни, которые нагревают напольное покрытие, предметы интерьера и человека. Уже потом от нагретых предметов прогревается воздух. В этом случае скорость разогрева выше, а потери ценной энергии ниже. Экономия на электричестве может достигать 60% (если сравнивать с конвекционными системами).
По типу монтажа электрические теплые полы бывают:
- монтаж в стяжку или плиточный клей . Так монтируют кабельные и стержневые полы. Установка возможна во время капитального ремонта;
- монтаж без стяжки , под напольное покрытие. Так обустраивают пленочные ИК-полы. Монтаж возможен при проведении косметического ремонта.
Как правильно уложить стержневой электрический карбоновый теплый пол
Для некоторых домов электрическая система отопления сегодня является единственно верным решением. Это касается и теплых полов, коих в продаже представлено великое множество. Если вы все еще не можете решить, какой теплый пол лучше выбрать, необходимо ознакомиться с вариантами подобных систем, они могут использовать в работе определенный принцип функционирования. Современные системы могут быть представлены:
- нагревательными матами;
- нагревательными кабелями;
- пленочным теплым полом.
Кабели создаются на основе саморегулирующихся или резистивных элементов. Такой вариант теплого пола укладывается под керамическую плитку и боится перегрева. Саморегулирующийся кабель использует в работе полупроводниковую матрицу, которая изготавливается на полимерной основе. Кабель лучше защищен от перегрева, а уложить его можно под ламинат или паркетную доску. Поверх можно установить предметы мебели, однако такое решение, судя по отзывам, будет более дорогим по сравнению с резистивным.
Если вами будет осуществляться укладка электрического теплого пола, то можно рассмотреть еще и нагревательные маты, который почти ничем не отличается от резистивных кабелей. При их изготовлении используется такой же кабель, который располагается волнообразно, и фиксируется капроновой сетки. Специалисты говорят, что облегчает монтаж, но негативно сказывается на стоимости. Для этих кабелей общей особенностью выступает необходимость укладки стяжки, куда и утапливается теплоноситель.
Карбоновый теплый пол является наиболее современным, он представляет собой инфракрасное пленочное покрытие, которое укладывается под ламинат и не боится порчи. Его толщина меньше миллиметра, поэтому высота помещения не изменяется, а электромагнитное излучение при работе отсутствует. Если вы тоже решили последовать опыту большинства и выбрать карбоновую разновидность теплого пола, то следует ближе ознакомиться с ней, изучив плюсы и минусы, отзывы и узнав о технологии монтажа.
Как обеспечить безопасность при работе с электрическим карбоновым теплым полом
Тепловые лучи прогревают предметы в помещении, свободно проходя через напольное покрытие и почти не нагревая воздух, что принципиально отличает их от привычных электрических теплых полов. Тела людей, мебель, предметы нагреваются равномерно. Эффективность отопления не зависит от наличия или отсутствия сквозняков, уровня влажности в помещении. 90% излучения — в дальнем инфракрасном диапазоне, что положительно влияет на здоровье людей, проживающих в домах с отоплением этого типа.
Примерно половина теплопотерь человеческого тела происходит именно в инфракрасном биорезонансном диапазоне (длина волны 9-10 мкм). В этом же диапазоне тепло наиболее эффективно поглощается. Поэтому при условии инфракрасного отопления для комфортного самочувствия человеку нужна температура на 4-5 С ниже, чем при других видах обогрева. Благодаря этому и высокому КПД расходы на отопление снижаются на 15-20%. Воздух в помещениях с карбоновыми полами не перегревается, остается свежим и не пересушенным.
Нагревательные стержни карбонового пола соединены друг с другом медным кабелем в толстой изоляции
Карбоновые полы не только позволяют поддерживать комфортную температуру в помещениях, но и оздоравливающе воздействуют на организм человека. Лучистый обогрев и повышенное количество отрицательно заряженных ионов действуют как солнечное тепло. Действие излучения аналогично работе генераторов аэроинов, используемых в медицине.
Биогенетические дальние инфракрасные лучи сыграли огромную роль в развитии жизни на планете, их называют лучами жизни. Использование их в системах отопления имеет дополнительные плюсы:
- снижение уровня стресса;
- подавление роста раковых клеток;
- ускорение вывода шлаков;
- очистка и дезодорация загрязненного воздуха;
- стимуляция роста растений;
- уничтожение вируса гепатита;
- положительное влияние на больных псориазом, диабетом.
Живое инфракрасное излучение воспринимается организмом как собственное тепло и оказывает мягкое оздоравливающее воздействие — улучшается микроциркуляции крови, стимулируются окислительно-восстановительные процессы, благодаря чему человек меньше склонен к утомляемости, лучше себя чувствует.
Как регулировать температуру на стержневом электрическом карбоновом теплом полу
- Обязательными условиями использования стержневого теплого пола являются:
— Применение терморегулятора для ограничения/поддержания заданной температуры пола.
— Установка УЗО (устройства защитного отключения) с током срабатывания 30 мА, 100 мс и автоматического выключателя Max 10 A (тип С), согласно Правилам устройства электроустановок (ПУЭ).
— Применение в качестве подложки материала с теплоотражающим эффектом, снижающего потери тепла и стоимость эксплуатации. Разрешается применение материала, покрытого теплоотражающей лавсановой или полипропиленовой пленкой. НЕ ДОПУСКАЕТСЯ — применение теплоотражающих материалов изготовленных на основе алюминиевой фольги.
— Максимальная допустимая длина последовательно соединенных стержневых матов не должна превышать 25 метров.
— Теплоотражающий материал.

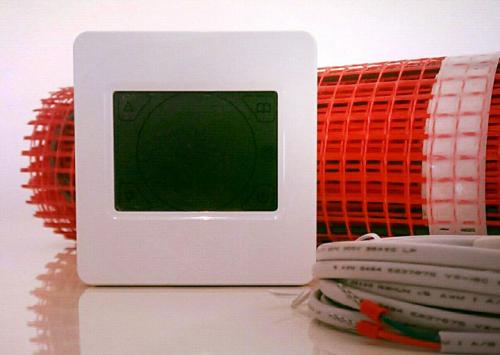

— Терморегулятор(ы) любого производителя. Терморегуляторы подбираются исходя из максимальной потребляемой системой теплого пола мощности. Для комплектов указывается на коробках и/или в инструкциях, для отрезных вариантов можно рассчитать по формуле: Общая мощность = Удельная мощность x Общая длина.
— УЗО с током срабатывания 30 мА, 100 мс.
— Монтажные коробки (в случае использования встраиваемых терморегуляторов).
— Датчик(и) температуры поверхности пола (обычно уже входят в комплект с терморегулятором).
— Монтажные провода (при необходимости). Понадобиться для подключения терморегулятора к электрической сети, или когда вы приобретаете инфракрасные стержни на отрез. У некоторых производителей в комплектацию включен провод ВВГнг в двойной изоляции сечением 2,5 мм2, ТОЛЬКО для осуществления монтажных работ по соединению полос между собой.
— Дополнительные комплекты для монтажа (при необходимости). Понадобиться когда вы приобретаете инфракрасные стержни на отрез. У некоторых производителей в комплектацию включено необходимое количество монтажных наборов для стандартных площадей.
Как экономить на электроэнергии с помощью стержневого электрического карбонового теплого пола
Стержневые маты – система, относительно недавно появившаяся на рынке устройств для напольного отопления. Являясь высокотехнологичным продуктом нового поколения, она успела проявить себя как эффективная, надежная и экономичная. Стержневой теплый пол выполнен из гибких нагревательных элементов (стержней), соединенных между собой токопроводящими шинами.Графитовые стержни — основной элемент стержневого карбонового пола Стержни изготавливают из композитного материала, состоящего из аморфного углерода (карбона), графита и серебра. Для их соединения используется термостойкий медный провод, защищенный специальной оболочкой.
Благодаря устойчивости комплектующих частей системы к агрессивным воздействиям, теплый пол карбоновый может полноценно функционировать более полувека.
Достоинства и недостатки паркетной доски из Ясеня
А параллельная схема соединения нагревательных элементов гарантирует сохранение рабочих качеств пола при механических повреждениях.При поломке одного или даже нескольких стержней остальные участки мата будут работать в обычном режиме.
Высокий уровень теплоотдачи позволяет использовать инфракрасный карбоновый пол не только как дополнительный источник тепла, но и в качестве основной системы отопления.
Инфракрасный карбоновый теплый пол
Преимущества и слабые стороны стержневого пола
Помимо указанных выше достоинств, таких, как экономичность и надежность, стержневой карбоновый теплый пол характеризуется тем, что:
- не оказывает большой нагрузки на перекрытия;
- устойчив к коррозии;
- экономичен;
- обогревает «живым теплом», т. е. полезными для здоровья инфракрасными волнами;
- пожаро- и взрывобезопасен;
- подходит для обогрева помещений с высокой влажностью;
- не создает электромагнитного излучения;
- защищен от перегрева и перегорания благодаря системе саморегуляции.
Кроме того, стержневой пол универсален и удобен в монтаже, параллельная схема соединения элементов позволяет разрезать нагревательный мат и укладывать его в нужном направлении. Это – важное преимущество при оборудовании напольного отопления в помещениях сложной конфигурации.
Монтаж инфракрасного стержневого карбонового пола
Минусом системы является то, что монтируется карбоновый теплый пол под плитку в тонкую стяжку или слой клея. По этой причине возможна только капитальная установка системы, что лишает ее мобильности.
Принцип работы стержневого теплого пола
За способность к саморегуляции стержневой инфракрасный теплый пол называют интеллектуальной системой обогрева. Такие свойства ему обеспечивает композитный состав, из которого изготавливаются нагревательные элементы. Если теплоотдача уменьшается, а температура нагревательного элемента, соответственно, увеличивается, материал начинает расширяться. Это приводит к увеличению расстояния между зернами графита, входящими в его состав. В итоге сопротивление становиться больше, а мощность – меньше.
Компоненты теплого карбонового пола
Карбоновые стержни распознают температуру на разных участках пола и подстраиваются под нее, снижая уровень нагрева в более теплых местах и усиливая в прохладных. Это качество теплого пола карбонового позволяет без опасений располагать на нем предметы, имеющие большую площадь соприкосновения: система не перегреется и не перегорит, а снизит температуру в данном месте до минимума безо всякой дополнительной автоматики.
Достоинства и недостатки массивной доски российского производства
Хотя стержневой инфракрасный пол укладывают «мокрым» способом, его монтаж проще, чем установка традиционных кабельных систем. Для него нужна невысокая стяжка (не более 3 см), а небольшие повреждения не помешают системе исправно функционировать.
Как долго прослужит стержневой электрический карбоновый теплый пол
Сегодня стержневые полы (инфракрасные маты) – это самый
новый и наиболее прогрессивный вид теплых полов. За способность системы к
саморегуляции, её часто называют система «умный пол». Конструкция карбонового
стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что
здесь в качестве нагревательного элемента также выступает карбон, он имеет
другую конфигурацию.
Стержневой карбоновый теплый полУложенный стержневой теплый пол
Нагревательный элемент стержневого карбонового пола –
стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней
происходит с использованием многожильного медного провода (толщина 2,5 мм) с
дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.
Сфера использования стержневого пола
Благодаря своим повышенным эксплуатационным характеристикам
стержневой пол может быть использован в жилом помещении, в санузле, на лоджии,
в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент
системы антиобледенения.
Стержневой пол можно уложить на любой вид покрытия, без
исключений. Он идеально сочетается с таким привередливым материалом как
натуральная древесина, паркет или ламинированная доска. А ввиду того, что
монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая
система подогрева пола она является единственно подходящей для монтажа под
плитку или керамогранит. Помимо возможности установки, стержневая система
позволяет сэкономить на работах, в случае использования вместо стяжки клеевого
раствора и непосредственной укладки плитки.
